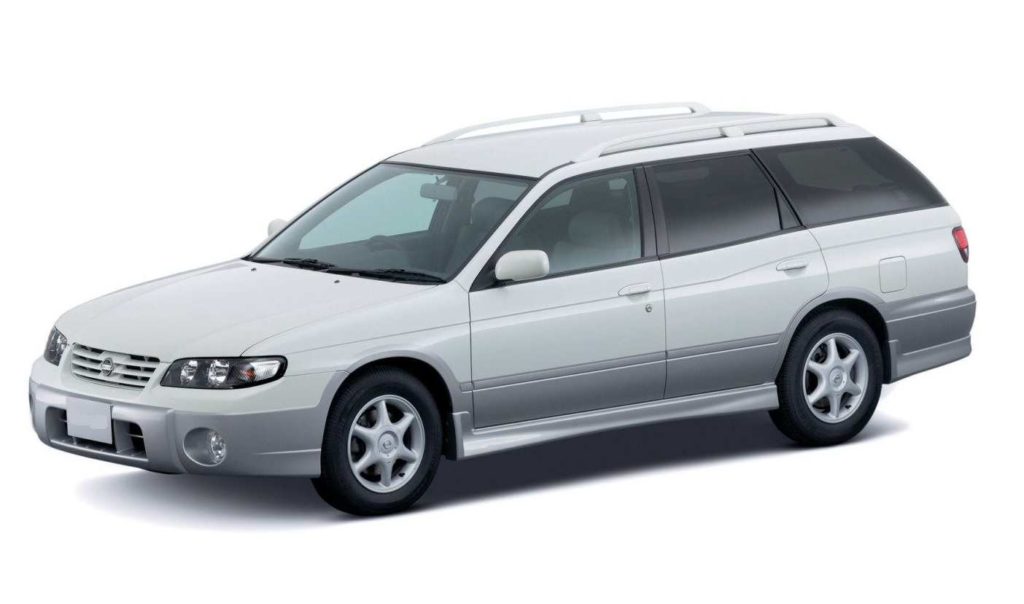

Nissan Avenir to kombi klasy średniej oparte na platformie Nissan Primera drugiej generacji. Pierwsza generacja była produkowana w nadwoziu o oznaczeniu W10 w latach 1990, 1991, 1992, 1993, 1994, 1995, 1996 i 1997. Druga generacja oznaczona była jako W11 i była produkowana w latach 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 i 2006. Nissan Expert to samochod użytkowy wyprodukowany w Avenir . Dlatego też lokalizacja skrzynek jest podobne. Przedstawiamy opis skrzynek z bezpiecznikami i przekaźnikami do samochodów Nissan Avenir i Nissan Expert , ich lokalizację, a także schematy z przeznaczenie elementów.
Contents
Lokalizacje
Przedział pasażerski
Znajduje się po prawej stronie za schowkiem na rękawiczki.

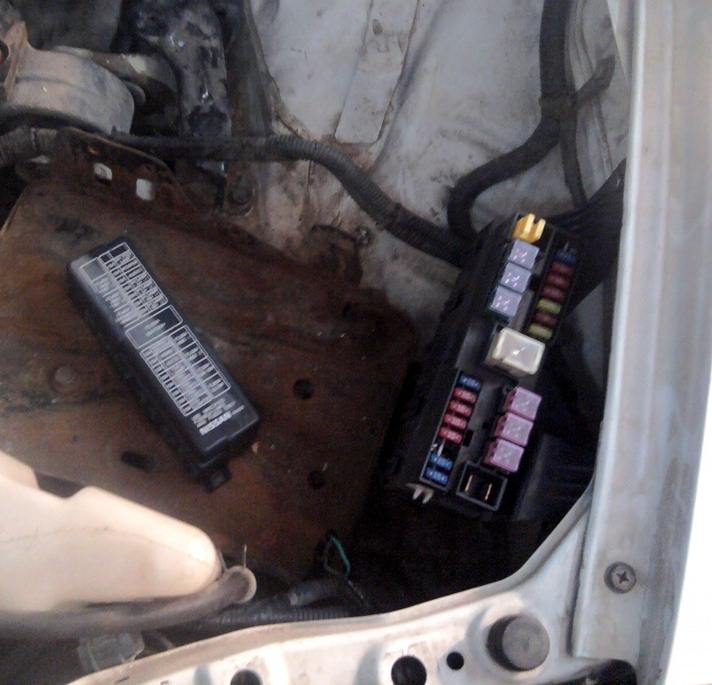

Komora silnika
Urządzenie to znajduje się obok akumulatora.

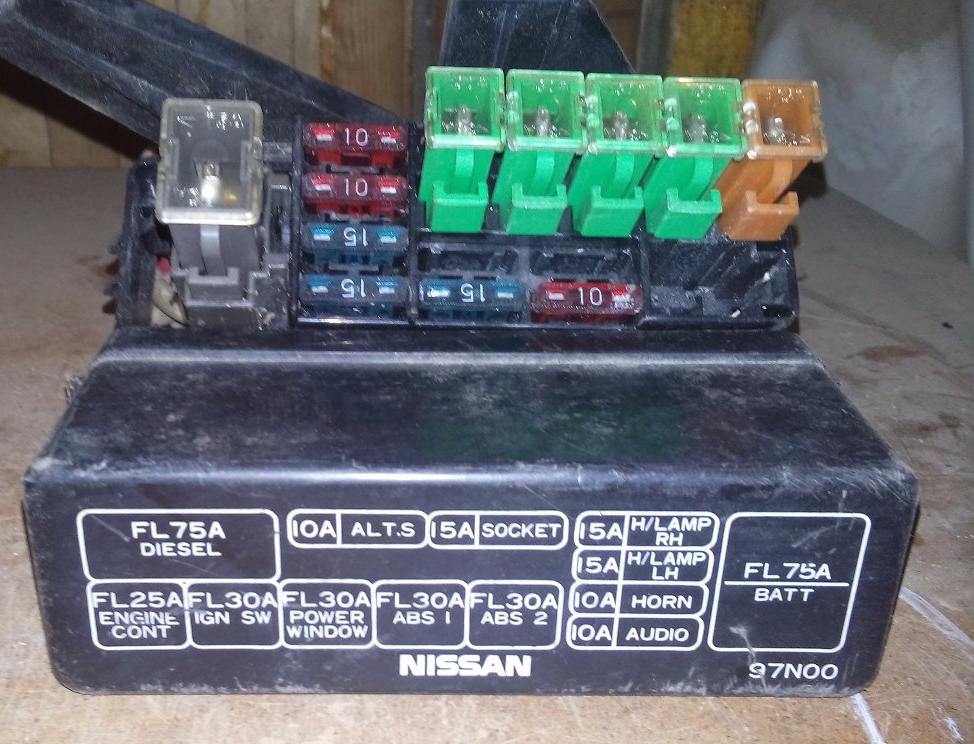

Typ 1
Typ 2

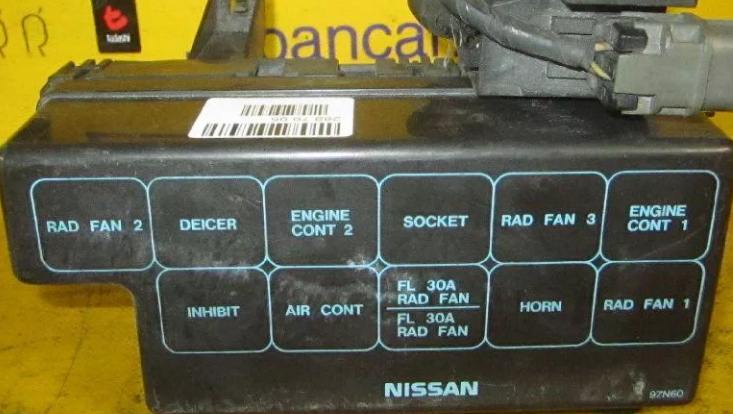

Skrzynka przekaźników
Znajduje się z tyłu, przy beczce z płynem do spryskiwaczy.
Nissana Avenira
Przedział pasażerski

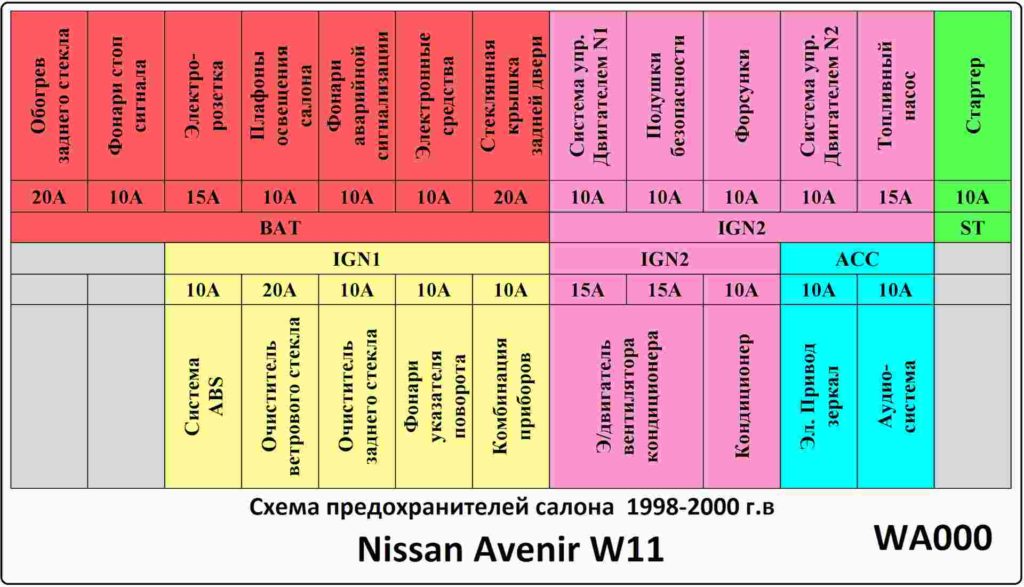

Typ 1
Przeznaczenie
Górny rząd
Grupa BAT
1.20A – podgrzewana tylna szyba
2. 10A – światła stop
3. 15A – gniazdo zapalniczki w kabinie pasażerskiej
4. 10A – oświetlenie wnętrza
5. 10A – reflektory
6.10A – obwód zapasowy (domyślnie bezpiecznik nie jest używany)
7,10A – szyba przednia podgrzewana elektrycznie (opcja)
Grupa IGN1 1,10A
– sterownik silnika 2,10A
– SRS (poduszki powietrzne)
3,10A – elektryczne wyposażenie wtryskowe
4,10A – obwód zapasowy (bezpiecznik domyślny nie jest używany)
5,15A – pompa paliwa
Grupa ST
1.10A – rozrusznik
Dolny rząd
Grupa IGN1 1,10A
– ABS (układ przeciwblokujący)
2,20A – wycieraczki przednie
3,10A – wycieraczka tylna 4,10A
– kierunkowskazy
5,10A – deska rozdzielcza
Grupa IGN2
1. 15A – Wentylator chłodzenia silnika
2. 15A – Wentylator chłodzenia silnika
3. 10A – klimatyzacja
Grupa ACC
1.10A – lusterka elektryczne
2.10A – sprzęt audio
