Pierwsza generacja Mitsubishi Montero Sport została zaprojektowana na bazie Mitsubishi L200 i była produkowana w latach 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008. W tym czasie model przeszedł zmianę stylizacji i drobne aktualizacje. W tej publikacji można znaleźć opis bezpieczników i przekaźników Mitsubishi Montero Sport 1 wraz ze schematami skrzynkowymi, zdjęciami ich wykonania i ich lokalizacją. Pokażmy bezpiecznik odpowiedzialny za zapalniczkę.
Ilość elementów w pudełkach może różnić się od pokazanej i uzależniona jest od roku produkcji, poziomu wyposażenia oraz regionu dostawy ( Mitsubishi Pajero Sport ). Sprawdź zadanie za pomocą diagramów na okładce pudełka.
Contents
Skrzynka bezpieczników przedziału pasażerskiego

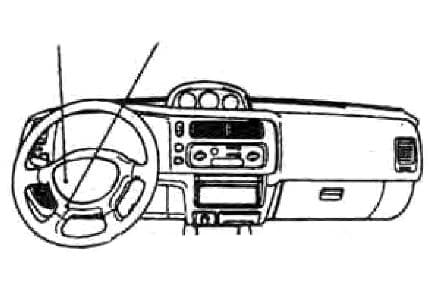

Pod deską rozdzielczą po stronie kierowcy znajdują się 2 bloki: skrzynka bezpieczników i skrzynka przekaźników.
Skrzynka bezpiecznikowa

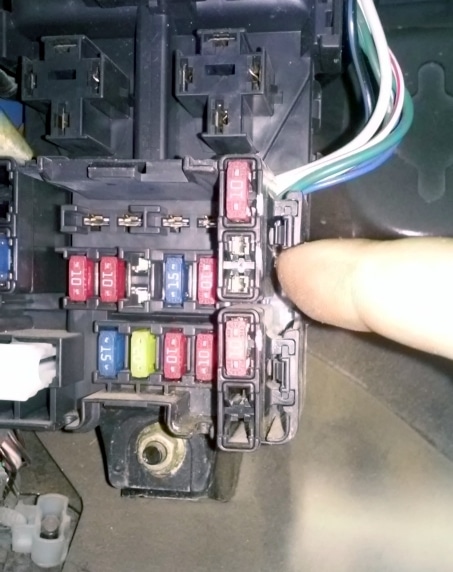

Zdjęcie poglądowe

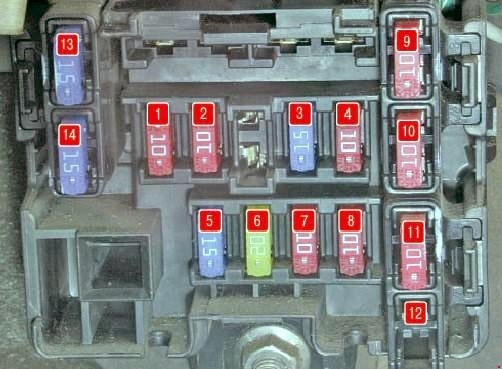

Schemat
Przeznaczenie
| 1 | 10A Kierunkowskazy |
| 2 | 10A System audio |
| 3 | 15A Centralny zamek drzwi |
| 4 | 10A Przekaźnik wentylatora elektrycznego jednostki klimatycznej |
| 5 | Zapalniczka 15A |
| 6 | Wycieraczka 20A |
| 7 | 10A Światła cofania |
| 8 | 10A Zestaw wskaźników |
| 9 | 10A Światła stopu |
| 10 | 10A Sygnały dźwiękowe |
| 11 | 10A Elektryczne szyby |
| 12 | 10A AKP |
| 13 | 15A TNVD |
| 14 | 15A Napęd luku dachowego |
Za zapalniczkę odpowiada bezpiecznik nr 5, 15A.

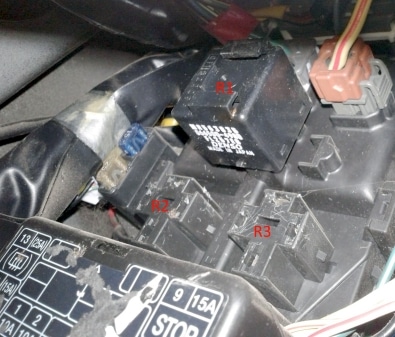

W górnej części urządzenia można zamocować elementy przekaźnikowe.
Schemat
- R1 – przekaźnik kierunkowskazów
- R2 – przekaźnik ogrzewania tylnej szyby i lusterek bocznych
- R3 – przekaźnik silnika elektrycznego wentylatora nagrzewnicy (dla L200)

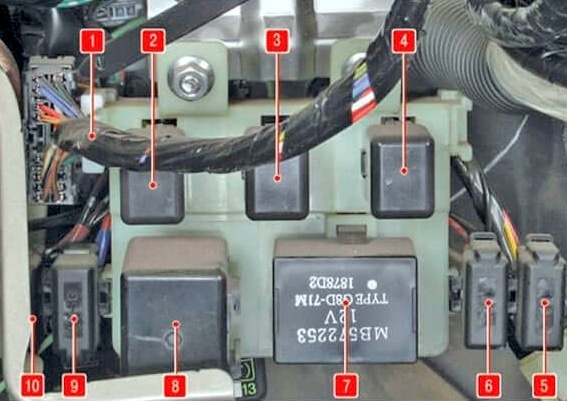

Skrzynka przekaźników
Schemat
Opis
- Wiązka przewodów wyłącznika zapłonu (zamka);
- Przekaźnik gniazdowy do podłączenia dodatkowego sprzętu;
- Przekaźnik silnika tylnej nagrzewnicy;
- Przekaźnik okna elektrycznego;
- Bezpiecznik (30 A) ogrzewania szyby tylnej klapy;
- Bezpiecznik (15 A) tylnej nagrzewnicy;
- Przekaźnik czasowy ogrzewania szyby tylnej i lusterek zewnętrznych;
- Przekaźnik-przerywacz wycieraczki okna drzwi tylnych;
- Gniazda bezpiecznikowe (15 A) do podłączenia dodatkowego wyposażenia;
- Bezpiecznik (10 A) ogrzewania lusterek zewnętrznych.

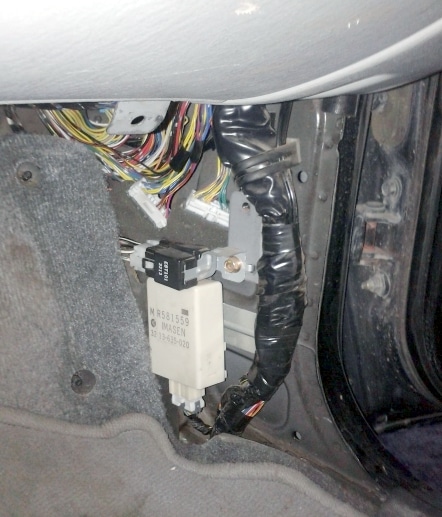

W zależności od roku produkcji i poziomu wyposażenia, poza pokazanymi jednostkami istnieje możliwość umieszczenia poszczególnych dodatkowych przekaźników i innych jednostek sterujących, np. zespołu sterującego pompą paliwa.

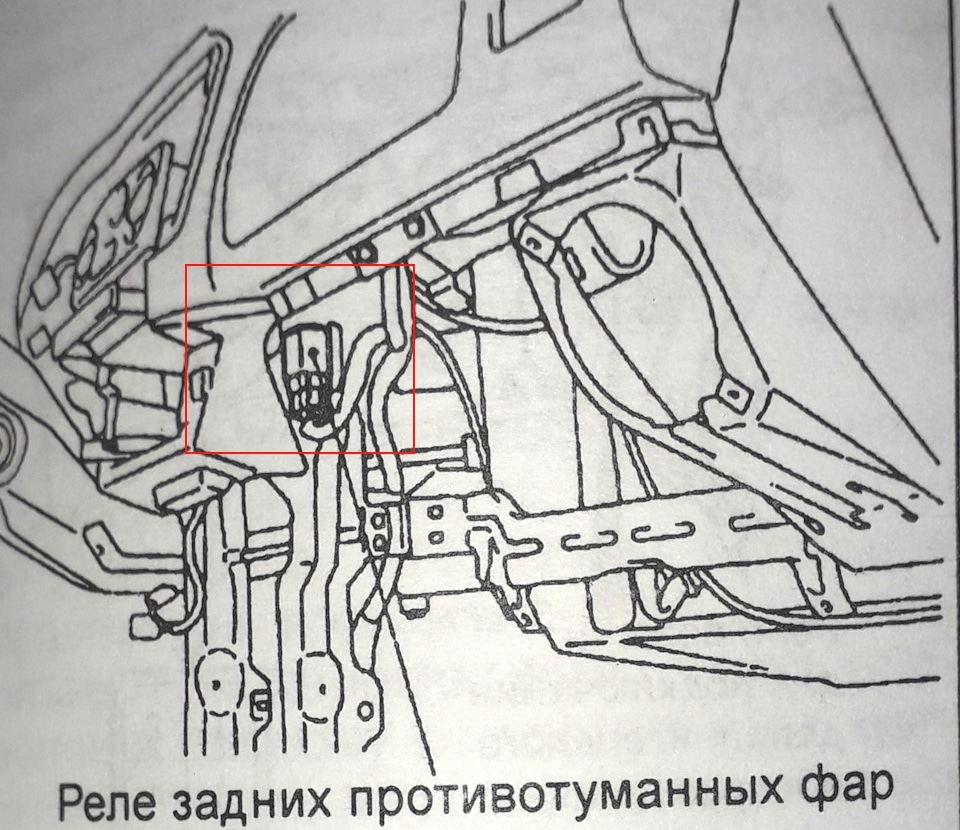

Lub przekaźnik tylnych świateł przeciwmgielnych.
Skrzynki bezpieczników i przekaźników w komorze silnika
Główne pudełko
Znajduje się po lewej stronie komory silnika, obok akumulatora.

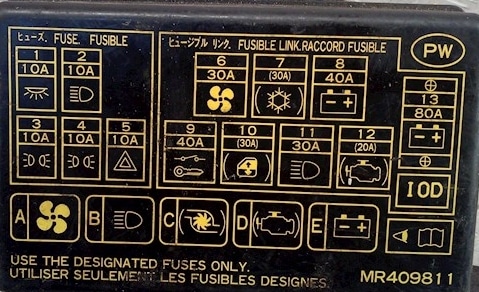

Schemat z okładki bloku
Schemat
Przeznaczenie
| 1 | 10A Oświetlenie wewnętrzne |
| 2 | 10A Światła drogowe |
| 3 | 10A Tylne światła postojowe |
| 4 | 10A Tylne światła postojowe |
| 5 | Alarm 10A |
| 6 | 30A Wentylator elektryczny jednostki klimatycznej |
| 7 | Klimatyzator 30A |
| 8 | 40A Układ rozruchowy |
| 9 | 40A Stacyjka (zamek) |
| 10 | 30A Podnośniki do szkła |
| 11 | 30A Światła mijania |
| 12 | 20A System zarządzania silnikiem |
| 13 | Generator 80A |
| A | Przekaźnik wentylatora elektrycznego modułu klimatyzacji |
| B | Przekaźnik reflektorów |
| C | Przekaźnik świateł przeciwmgłowych |
| D | Przekaźnik rozrusznika |
| mi | Uruchom przekaźnik systemowy |
Pudełko na baterię
Znajduje się na dodatnim zacisku akumulatora.
Oznaczenie
- 16 – 60A Układ przeciwblokujący (ABS)
- 17 – 20 A Światła przeciwmgielne
- 18 – 80A Świece żarowe
Dodatkowe elementy
Dodatkowa jednostka jest przymocowana obok jednostki głównej.
Schemat
Przeznaczenie
- 14 – 25 A Elektrowentylator skraplacza
- 15 – 10 A Sprężarka klimatyzatora
- J – rezerwa
- F – Przekaźnik sprężarki klimatyzacji
- G – Przekaźnik elektrycznego wentylatora skraplacza
Istnieje także możliwość zamontowania niektórych przekaźników po prawej stronie komory silnika.
Opis
- przekaźnik sygnału
- Przekaźnik ABS
