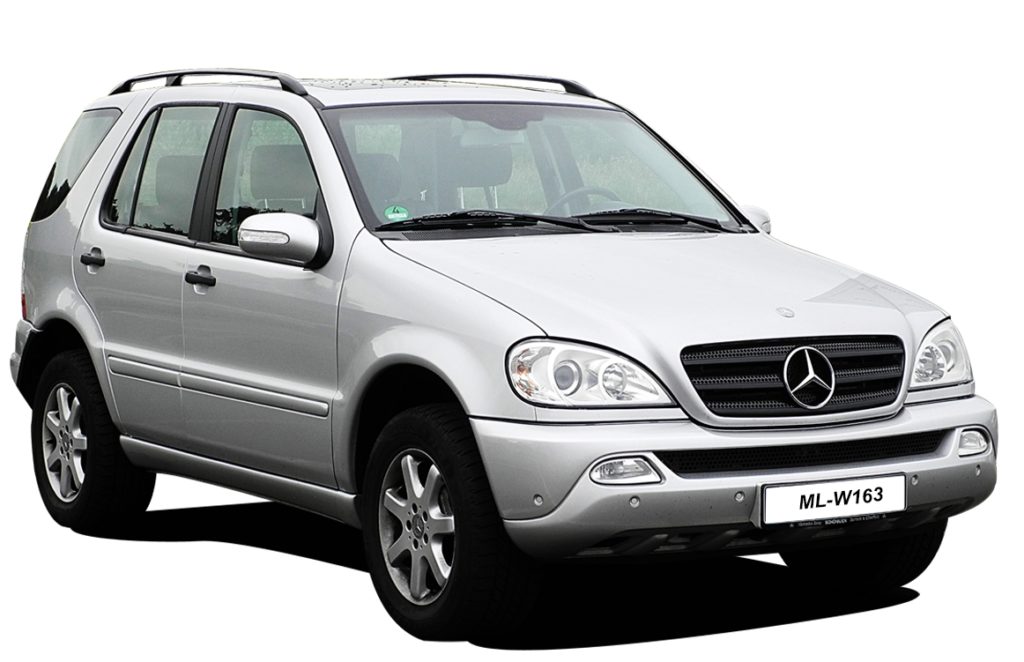

Mercedes ML W163 do 1 generacji SUV-a Mercedes-Benz klasy M, który był w latach 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 i 2005 w różnych modyfikacjach (ML 230, ML 320, ML 350, ML 430, ML 500, ML 55 AMG, ML 270 CDI, ML 400 CDI). W tym czasie model został odnowiony. W tym artykule opisano informacje o lokalizacjach jednostek elektronicznych, szczegółowy opis bezpieczników i przekaźników do Mercedesa ML 163 ze schematami skrzynkowymi i zdjęciami ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Rozmieszczenie bloków i przeznaczenie elementów w nich może być przedstawionych i charakterystycznych dla roku produkcji i wykorzystania.

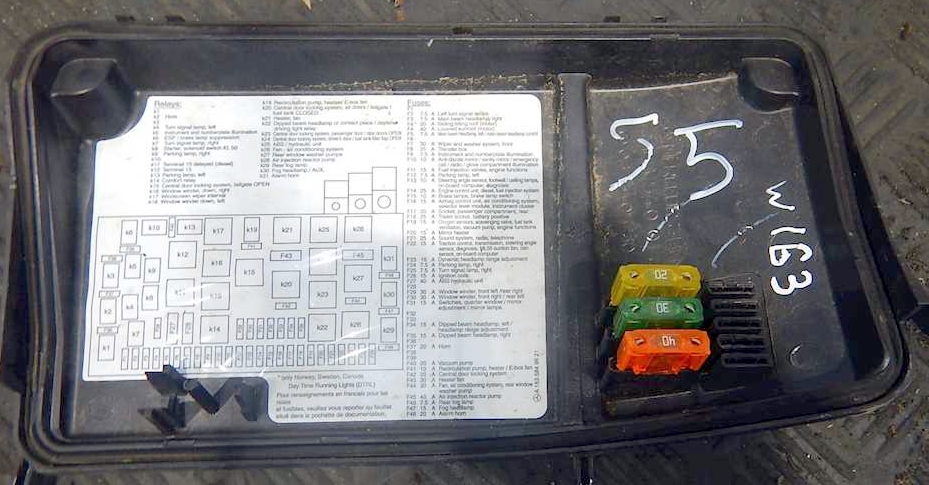

Schemat z okładką

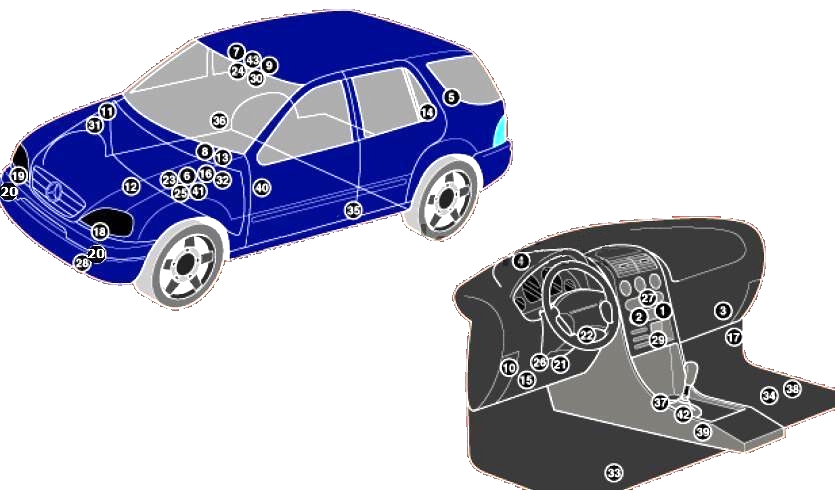

Lokalizacja
Rysunek poglądowy
Opis
| 1 | Jednostka sterująca klimatyzacją – za sterowanie audio (^08/01) |
| 2 | Elektroniczna jednostka sterująca klimatyzacją/ogrzewaniem w panelu sterowania klimatyzacją/ogrzewaniem (09/01^) |
| 3 | Rezystor silnika wentylatora nagrzewnicy/klimatyzatora – w pobliżu silnika wentylatora |
| 4 | Czujnik nasłonecznienia (układ klimatyzacji) |
| 5 | Jednostka antenowa – tylna klapa |
| 6 | Centralka antykradzieżowa (zintegrowana z wielofunkcyjną centralą sterującą) |
| 7 | Czujnik pochylenia pojazdu (system antykradzieżowy) (zintegrowany z pokładowym) |
| 8 | Klakson antyłamaniowy – komora silnika |
| 9 | Czujnik zużycia (system antykradzieżowy) (zintegrowany z dodatkowym pokładowym) |
| 10 | Wzmacniacz wyjściowy audio (jeśli jest na wyposażeniu) – za lewą stroną deski rozdzielczej |
| 11 | Bateria akumulatorowa |
| 12 | Pompa próżniowa wspomagania hamulców – lewa strona komory silnika |
| 13 | Zespół sterujący pompy próżniowej wspomagania hamulców – lewa strona komory silnika |
| 14 | Jednostka sterująca kompasem (system nawigacji) – pod tapicerką, w pobliżu zatrzasku tylnych drzwi |
| 15 | Złącze diagnostyczne (DLC) |
| 16 | Skrzynka bezpieczników/przekaźników, komora silnika |
| 17 | Skrzynka bezpieczników/przekaźników, przestrzeń na nogi |
| 18 | Sterownik reflektorów lewy (modele z reflektorami ksenonowymi) |
| 19 | Sterownik reflektorów, prawy (modele z reflektorami ksenonowymi) |
| 20 | Klaksony – za przednim zderzakiem |
| 21 | Jednostka sterująca immobilizera – podłączona do wielofunkcyjnej jednostki sterującej 2 (12/99^) |
| 22 | Antena pierścieniowa immobilizera – w stacyjce |
| 23 | Przekaźnik kierunkowskazów/alarmu – w wielofunkcyjnej skrzynce sterowniczej 1 |
| 24 | Czujnik nasłonecznienia – górna środkowa szyba przednia |
| 25 | Wielofunkcyjny moduł sterujący 1 – Mocowany do skrzynki bezpieczników/przekaźników w komorze silnika – Funkcje: Lampy wewnętrzne 1, lampy zewnętrzne, klaksony, wycieraczki przedniej szyby, monitorowanie ciśnienia klimatyzacji, centralny zamek, elektrycznie sterowane szyby, kierunkowskazy, system antykradzieżowy, szyberdach, podgrzewacze siedzeń, immobilizer (^11/99) |
| 26 | Wielofunkcyjny sterownik 2-funkcyjny: centralny zamek, spryskiwacze reflektorów, odmrażanie tylnej szyby, podgrzewanie siedzeń, silnik wentylatora skraplacza klimatyzacji, oświetlenie wewnętrzne |
| 27 | Jednostka sterująca nawigacją (zintegrowana z systemem audio) – (jeśli jest na wyposażeniu) |
| 28 | Czujnik temperatury otoczenia |
| 29 | Jednostka sterująca systemem parkowania – za tablicą rozdzielczą |
| 30 | Czujnik deszczu – górna środkowa szyba przednia |
| 31 | Dodatkowy bezpiecznik 1 obok akumulatora |
| 32 | Bezpiecznik pomocniczy 2 (FL7,5/10A), sterowanie silnikiem – w skrzynce bezpieczników – Diesel |
| 33 | Sterownik fotela elektrycznie sterowany (z pamięcią), przedni lewy – pod siedzeniem |
| 34 | Sterownik fotela elektrycznie sterowany (z pamięcią), przedni prawy – pod siedzeniem |
| 35 | Czujnik uderzenia bocznego, lewy – słupek B dolny (09/01^) |
| 36 | Czujnik uderzenia bocznego, prawy – słupek B dolny (09/01^) |
| 37 | Elektroniczna jednostka sterująca SRS |
| 38 | Jednostka sterująca interfejsem telefonu – pod przednim siedzeniem |
| 39 | Jednostka sterująca skrzynki rozdzielczej |
| 40 | Silnik wyboru skrzyni rozdzielczej – w skrzynce rozdzielczej |
| 41 | Elektroniczna jednostka sterująca skrzynią biegów |
| 42 | Jednostka sterująca zmianą biegów – wybierak automatycznej skrzyni biegów |
| 43 | Komputer podróży |
Przedział pasażerski

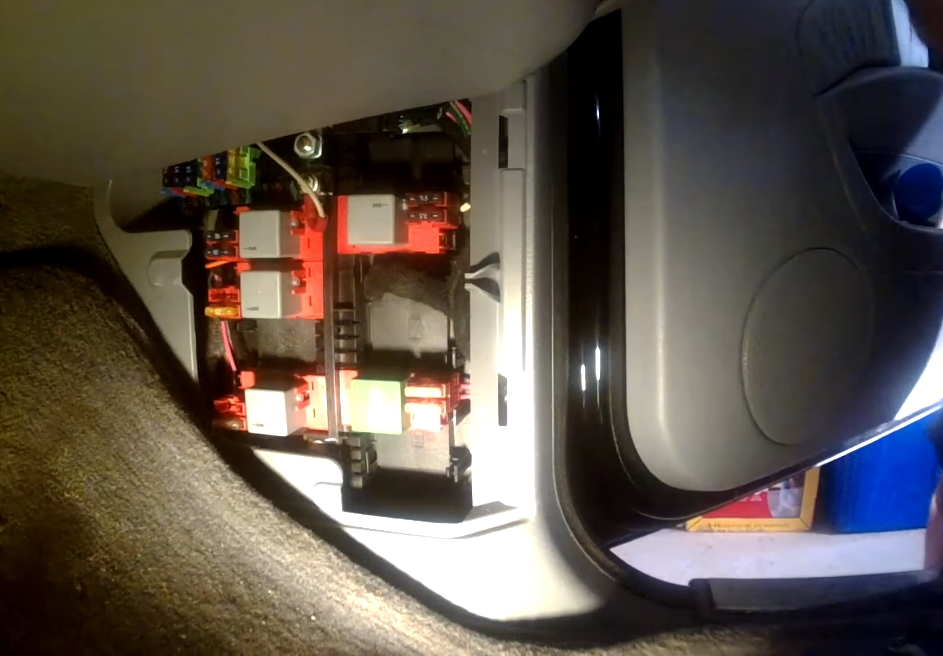

W kabinie Mercedesa ml 163 skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą, na stojaku i jest zamknięta pokrywą ochronną. Aby go otworzyć, należy obrócić 2 łączniki o 90 stopni. Samo pudełko będzie wyglądać mniej więcej tak.

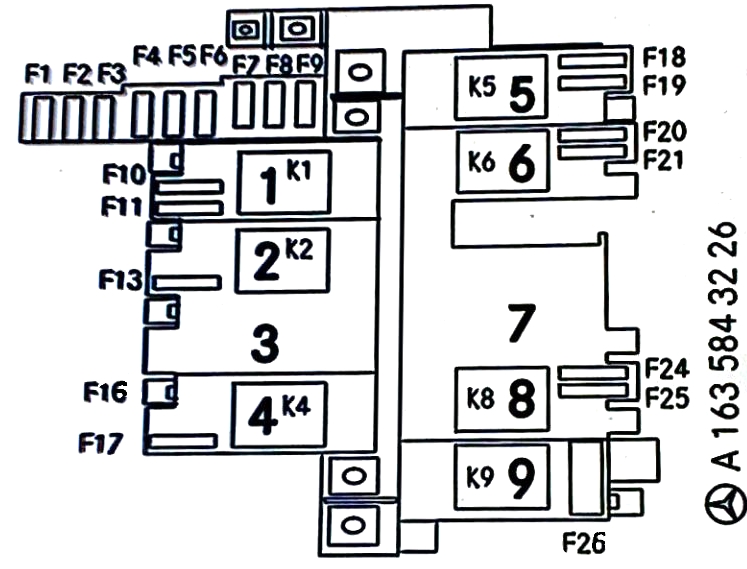

Schemat
Typ 1
Przeznaczenie
| F1 | 7,5A Wskaźnik wyłączenia poduszki powietrznej pasażera |
| F2 | Przód zapalniczki samochodowej 20A |
| F3 | 15A Silnik wycieraczki tylnej szyby |
| F4 | Silnik wentylatora klimatyzacji/nagrzewnicy 40 A, przód |
| F5 | 7,5A Zestaw wskaźników, klimatyzacja |
| F6 | Złącze zasilania akcesoriów 20A |
| F7-9 | — |
| F10 | 35A Blok przełączników regulacji siedzenia kierowcy |
| F11 | 35A Blok przełączników regulacji siedzenia pasażera |
| F13 | Pompa paliwa/czujnik poziomu paliwa |
| F 16 | — |
| F17 | 25A Ogrzewana tylna szyba |
| F18 | — |
| F19 | 30A Pompa spryskiwacza reflektorów |
| F20 | 7,5A Reflektor prawy – światło drogowe |
| F21 | 7,5A Światło drogowe – lewy reflektor, kierunkowskaz świateł drogowych |
| F22 | — |
| F23 | — |
| F24 | 25A Elektryczne szyby tylne |
| F25 | 25A Elektryczne szyby przednie |
| Przekaźnik | |
| 1 | Fotel elektryczny |
| 2 | Pompa benzyny |
| 3 | — |
| 4 | Ogrzewanie tylnej szyby |
| 5 | Pompka spryskiwacza reflektorów |
| 6 | Reflektory – światła drogowe |
| 7 | — |
| 8 | Główne obwody zapłonowe |
| 9 | |
Typ 2
Oznaczenie
| F1 | 7,5A Wskaźnik wyłączenia poduszki powietrznej pasażera |
| F2 | Bezpiecznik zapalniczki samochodowej 20A |
| F3 | 15A Silnik wycieraczki tylnej szyby |
| F4 | – |
| F5 | 7,5A Zestaw wskaźników, układ klimatyzacji |
| F6 | Złącze zasilania akcesoriów 20A |
| F7 | – |
| F8 | 20A Podgrzewane przednie siedzenia |
| F9 | – |
| F10 | 30A Blok przełączników regulacji siedzenia kierowcy |
| F11 | 30A Blok przełączników regulacji siedzenia pasażera |
| F13 | 20A Pompa benzyny/czujnik poziomu paliwa |
| F 16 | – |
| F17 | 25A Ogrzewana tylna szyba |
| F18 | – |
| F19 | 30A Pompa spryskiwacza reflektorów |
| F20-25 | |
| F26 | 70A Przekaźnik głównych obwodów zapłonowych |
| Przekaźnik | |
| 1 | Fotele elektryczne |
| 2 | Pompa benzyny |
| 3 | |
| 4 | Ogrzewanie tylnej szyby |
| 5 | Pompka spryskiwacza reflektorów |
| 6 | |
| 9 | Główne obwody zapłonowe |
W obu wersjach Mercedesa ML W163 za działanie przedniej zapalniczki odpowiada bezpiecznik nr 2. Reszta bezpieczników znajduje się w skrzynce bezpieczników pod maską.
Komora silnika

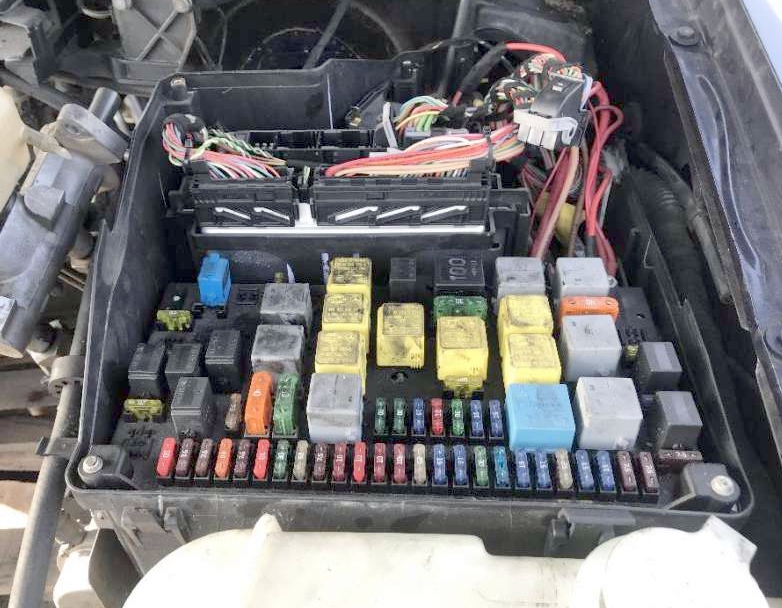

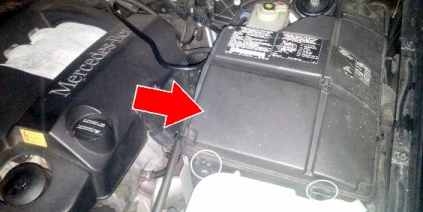

Pod maską, po lewej stronie, za osłoną ochronną, znajduje się główna skrzynka bezpieczników i przekaźników. Aby się do niego dostać należy nacisnąć zatrzaski.
Zdjęcie poglądowe

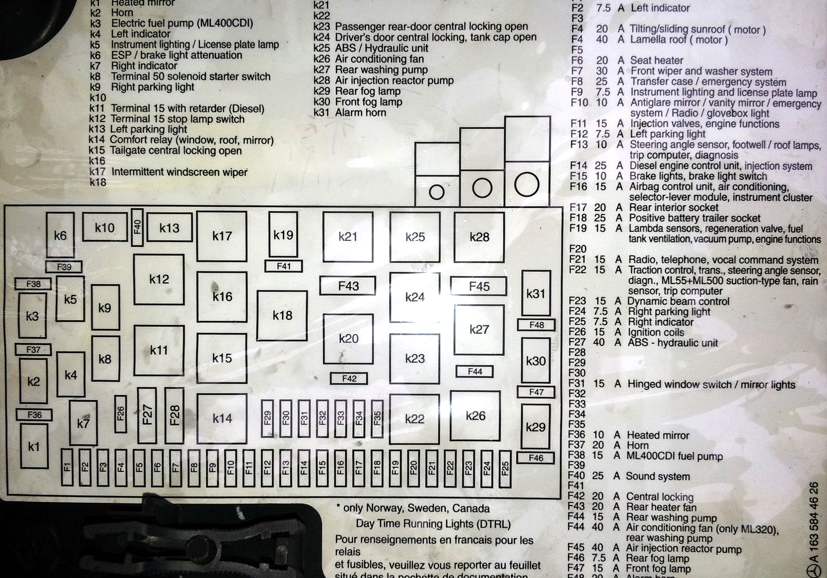

Sprawdź informacje na schematach znajdujących się z tyłu pokrywy ochronnej urządzenia.

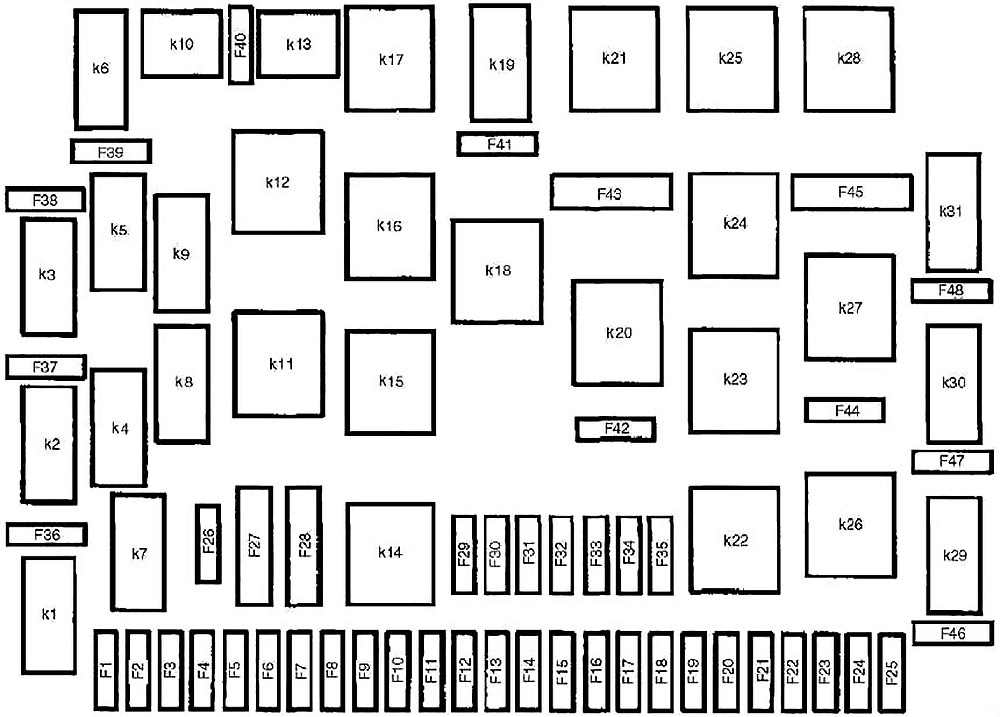

Schemat
Opis
| F1 | 15A Złącze akcesoriów, z przodu |
| F2 | 7,5A Lewy kierunkowskaz |
| F3 | 15A Reflektor prawy – światło drogowe |
| F4 | Silnik szyberdachu 20/30A |
| F5 | 7,A Światła drogowe – reflektor lewy, kierunkowskaz świateł drogowych |
| F6 | 7,5 A Silnik wycieraczki tylnej 20 A Podgrzewane siedzenia |
| F7 | 15/30A Wycieraczka/spryskiwacz przedniej szyby, włącznik świateł awaryjnych |
| F8 | 25A Jednostka sterująca skrzynki rozdzielczej |
| F9 | 7,5A Oświetlenie tablicy rejestracyjnej, oświetlenie włącznika |
| F10 | 10A System audio, oświetlenie lusterka kosmetycznego, komputer pokładowy, oświetlenie schowka podręcznego, bezpiecznik zapalniczki samochodowej , kierunkowskaz SRS, wewnętrzne lusterko wsteczne |
| F11 | 10/15A Układ zarządzania silnikiem (benzyna) |
| F12 | 7,5A Lampy przednie lewe/tylne lewe |
| F13 | 10A Lampy wewnętrzne, komputer pokładowy, kontrolka niezapiętych pasów bezpieczeństwa, czujnik położenia kierownicy, złącze diagnostyczne |
| F14 | 10/25A System zarządzania silnikiem (Diesel) |
| F15 | Światła stopu 10A |
| F 16 | 15A Złącze diagnostyczne, włącznik świateł cofania, sterownik klimatyzacji, silnik klapy przełączającej wlot powietrza |
| F17 | Złącze zasilania akcesoriów 15/20 A, bagażnik |
| F18 | 25A Złącze elektryczne przyczepy |
| F19 | 15A Układ zarządzania silnikiem (benzyna) |
| F20 | Elektryczne lusterka zewnętrzne 15A |
| F21 | 15/25A System audio, telefon |
| F22 | Automatyczna skrzynia biegów 15A, jednostka sterująca skrzynki rozdzielczej, kontrola trakcji, tempomat, czujnik położenia kierownicy |
| F23 | 15A Jednostka sterująca zasięgiem reflektorów |
| F24 | Lampy przednie prawe/tylne prawe 7,5 A |
| F25 | 7,5A Kierunkowskazy prawe |
| F26 | 15A Układ zarządzania silnikiem (benzyna) |
| F27 | Układ kontroli trakcji 40A (TCS) |
| F28 | 20A Ogrzewanie siedzenia |
| F29 | Przełącznik wielofunkcyjny 30A – elektryczne szyby |
| F30 | |
| F31 | 15A Przełącznik elektrycznego szyberdachu, elektrycznie sterowane lusterka boczne, elektrycznie sterowane tylne szyby |
| F32 | 30A Zasilanie prawego przedniego siedzenia |
| F33 | Elektryczne siedzenie przednie lewe 30A |
| F34 | 7,5A Reflektor lewy – światła mijania, regulacja zasięgu reflektorów |
| F35 | 7,5A Reflektor prawy – światło mijania |
| F36 | 10/25A Ogrzewana tylna szyba 20A Klakson |
| F37 | 20A Róg |
| F38 | 20A Moduł paliwowy (pompa paliwa) / czujnik poziomu paliwa |
| F39 | — |
| F40 | 25A Pompa podciśnieniowa wspomagania hamulców (ML270CDI) lub system audio |
| F41 | Silnik pompy płynu chłodzącego, skrzynka bezpieczników silnika wentylatora chłodzącego/przekaźnik nagrzewnicy pomocniczej |
| F42 | 20A Centralny zamek |
| F43 | Przekaźnik silnika wentylatora nagrzewnicy 20/30 A, przekaźnik silnika wentylatora nagrzewnicy/wentylatora klimatyzacji (tył) |
| F44 | 30 A silniki wentylatorów skraplacza klimatyzacji 15 A Pompa spryskiwacza elektryczne urządzenia, przekaźnik silnika wentylatora skraplacza klimatyzacji (z zapłonu ML320/ML350) |
| F45 | Silnik pompy próżniowej EGR 40A |
| F46 | 7,5/15A Tylny PTF |
| F47 | 15A Przednie światła przeciwmgielne |
| F48 | 20A Sygnał antykradzieżowy |
| Przekaźnik | |
| 1 | Ogrzewanie elektryczne |
| 2 | Wentylator wymagay |
| 3 | Przekaźnik pompy paliwa (z wyłączeniem ML270CDI) |
| 4 | Lewy Kierunkowskaz |
| 5 | Oświetlenie tablicy rejestracyjnej, zestaw wskaźników |
| 6 | Wyłączanie świateł stopu (ESP) |
| 7 | Kierunkowskazy prawe |
| 8 | Rozrusznik |
| 9 | Wymiary prawego przodu/tylu |
| 10 | — |
| 11 | Główne obwody zapłonu (ML270CDI) |
| 12 | Główne obwody zapłonowe |
| 13 | wymiary lewy przód/tył |
| 14 | szyby elektryczne |
| 15 | Zamek centralny – odblokowanie drzwi |
| 16 | Elektryczny napęd kierowcy pasażera |
| 17 | Wycieraczka z przerwami |
| 18 | Elektryczny napęd szybu przedniego |
| 19 | Pompa odprowadzająca |
| 20 | Zamek Centralny – zamek drzwi |
| 21 | Wentylator nagrzewnicy, wentylatory bezpieczników/przekaźników Albo centralny zamek |
| 22 | światła mijania |
| 23 | Przekaźnik elektroniczny zamka – odblokowanie drzwi pasażera i przednich drzwi bocznych |
| 24 | Przekaźnik zabezpieczający zamka – odblokowanie drzwi zamykających |
| 25 | Pompa ABS |
| 26 | Wentylator skraplacza klimatyzacji |
| 27 | Pompka spryskiwacza do szyb |
| 28 | Pompa dostarczająca powietrze wywiewane |
| 29 | Tylne światła przeciwmgielne |
| 30 | Przednie światła przeciwmgielne |
| 31 | Klakson (z ukrytym przed kradzieżą) |
