Mercedes-Benz W222 do 6 generacji serii S klasy niemieckiej marki Mercedes-Benz , która była produkowana w latach 2013, 2014, 2015, 2016, 2017, 2018, 2019 i 2020 pod oznaczeniami S300, S350, S400, S450 , S500 Hybrid, S550 , S560, S600, S650, S63, S65 AMG 4MATIC w C217 coupe i A217 kabriolet. W tym czasie model został odnowiony. Odrębna seria Mercedesa w222 znana jest także pod marką Mercedes-Maybach w ramach odrodzenia marki Maybach. W tej publikacji opisu bezpieczników i przekaźników Mercedes 222 wraz ze schematami skrzek i ich lokalizacją. Wybierz bezpiecznik zapalniczki.
Wykonanie puszek oraz przeznaczenie, w którym znajdują się elementy, które mogą zostać przedstawione od przedstawionych i charakterystycznych dla roku produkcji oraz udostępnienie funkcji, informacje dotyczące sprawdzenia na ich schematach.

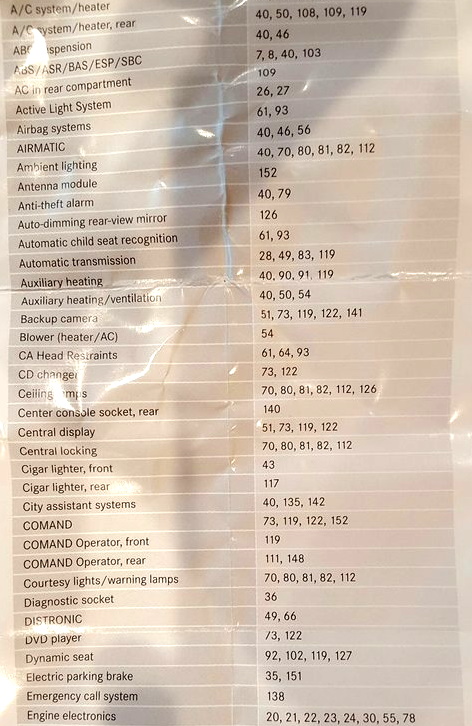

Broszura z oznaczeniem

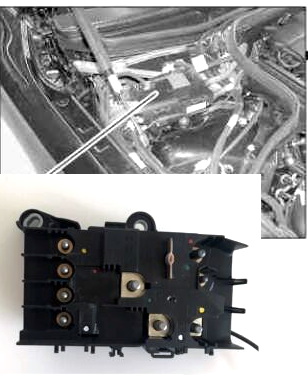

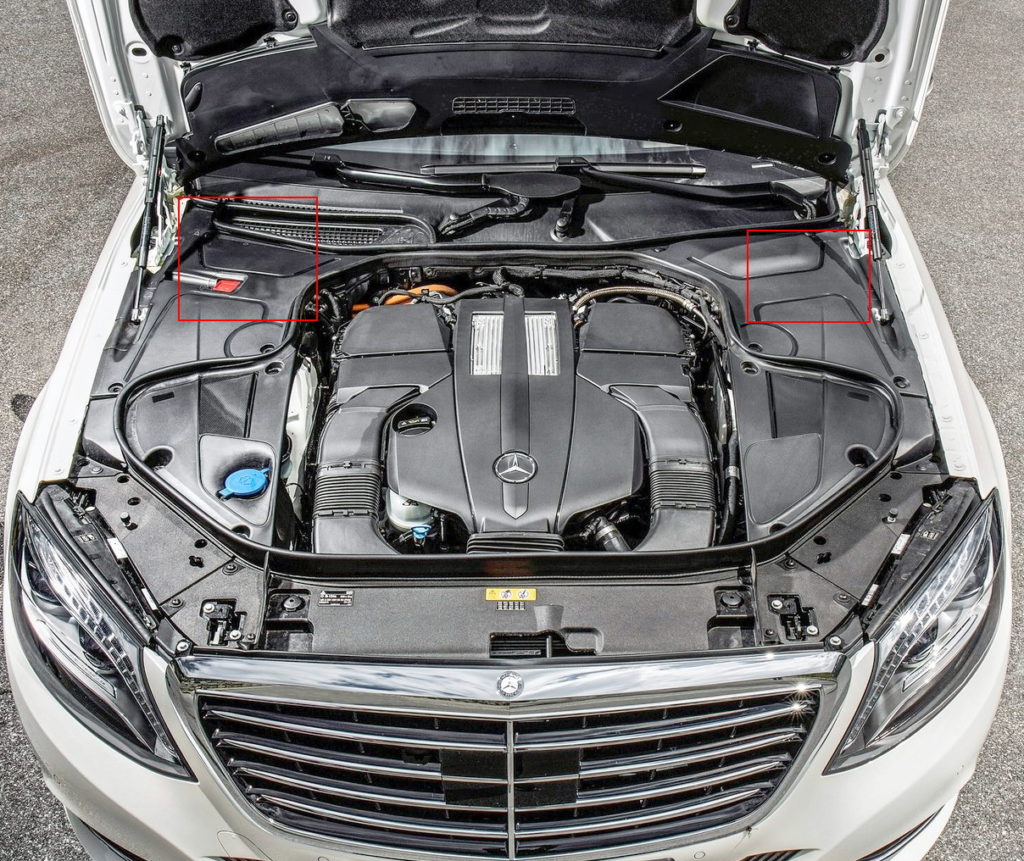

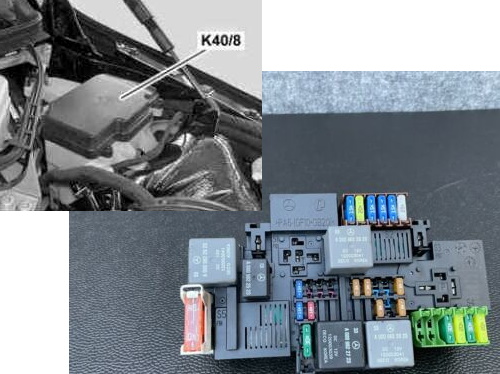

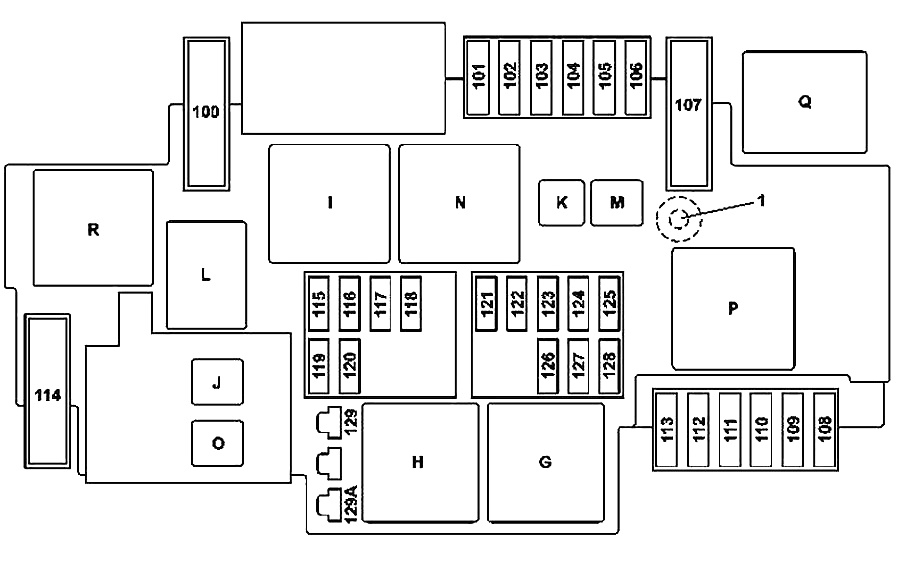

Przedział lotniczy
Pudełko w desce rozdzielczej

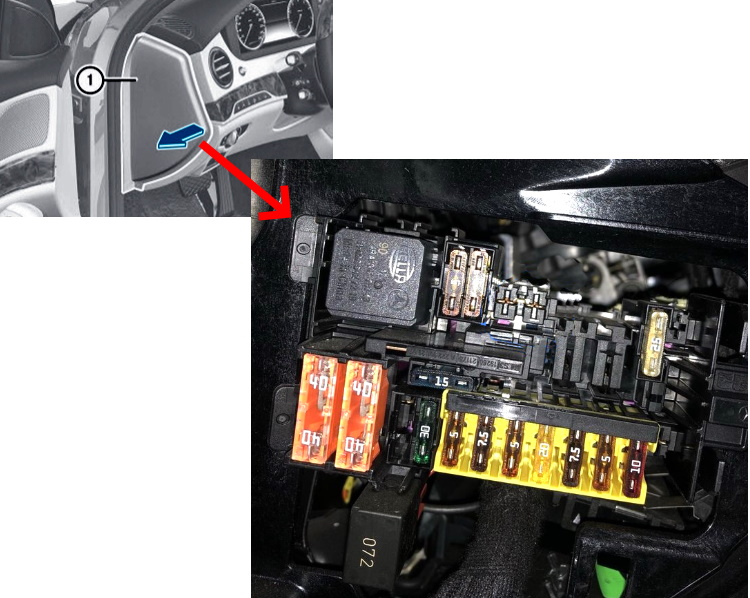

Skrzynka z bezpiecznikami i przekaźnikami jest zainstalowana w końcu deski rozdzielczej za osłoną.

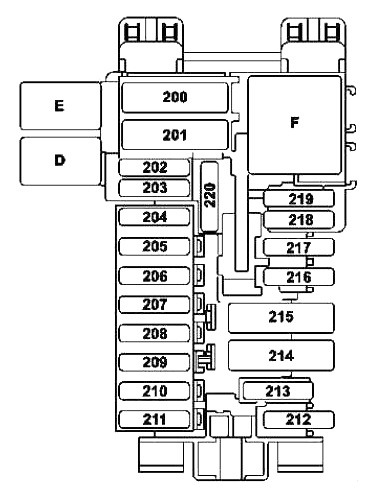

Schemat
Opis
| 200 | 40A Przedsiębiorstwo jednostka sterująca SAM |
| 201 | 40A Przedsiębiorstwo jednostka sterująca SAM |
| 202 | 5A Syrena alarmowa |
| 203 | 30A W222: Jednostka sterująca ogrzewaniem chemicznym. |
| 204 | Złącze diagnostyczne 5A |
| 205 | 7,5A Elektroniczna jednostka sterująca stacyjki |
| 206 | 5A Zegar analogowy |
| 207 | 20A Jednostka sterująca klimatem |
| 208 | 7,5A Tablica przyrządów |
| 209 | 5A Przedsiębiorstwo jednostka sterująca klimatyzacją |
| 210 | 10A Jednostka sterująca modułem sterującym |
| 211 | Zapasowy |
| 212 | Zapasowy |
| 213 | 25A Jednostka sterująca elektronicznym układem stabilizacji |
| 214 | Zapasowy |
| 215 | Zapasowy |
| 216 | Zapasowy |
| 217 | 5A Wersja językowa: jednostka sterująca do systemu komunikacji krótkiego opisu |
| 218 | 5A sterująca jednostka dodatkowego systemu zabezpieczającego |
| 219 | 5A jednostka sterująca systemem pomiaru masy (WSS). |
| Rozpoznanie zajętego przedniego pasażera i ACSR | |
| 220 | 15A Przekaźnik kontroli magicznej wizji |
| Przekaźnik | |
| D | Przekaźnik KONTROLI MAGII WIZJI |
| mi | Przekaźnik zapasowy |
| F | Obwód przekaźnika 15R |
Skrzynka bezpieczników pod panelem
Na wyłączniku słupku pod tablicą rozdzielczą, która wyłącza bezpieczniki.
Zdjęcie poglądowe

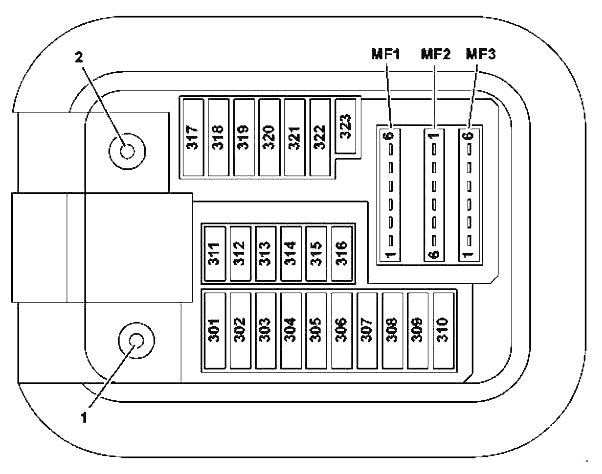

Schemat
Przeznaczenie
| 301 | 5A Taksometr lustrzany |
| 302 | 30A Sterownik przednich prawych drzwi |
| 303 | 30A W222: Sterownik lewych drzwi. |
| C217, A217: Tylna skrzynka sterownicza | |
| 304 | 30A W222: Sterownik prawych drzwi. |
| C217, A217: Tylna skrzynka sterownicza | |
| 305 | 30A Jednostka sterująca modułem elektrycznym |
| 306 | 30A Jednostka sterująca przedniego pasażera |
| 307 | 20A W222: Inteligentny moduł serwo do DIRECT SELECT |
| 30A C217, A217: Jednostka sterująca ogrzewaniem alternatywnym. | |
| 308 | 30A Jednostka sterująca ogrzewaniem przedniego pasażera |
| 309 | 5A jednostka sterująca systemem alarmowym |
| Moduł usług komunikacji telematycznej | |
| Jednostka sterująca HERMES | |
| 310 | 25A Jednostka sterująca nagrzewnicą stacjonarną |
| 311 | 10A Silnik wentylatora tylnego |
| 312 | 10A Skrzynka sternicza podwieszana |
| 313 | 10A Hybrid i Hybrid Plus: jednostka sterująca elektroniką mocy |
| 314 | 7.5A A217: Alarm antykradzieżowy (oznaczenie w porozumieniu) |
| 315 | 10A Jednostka sterująca skrzynią biegów |
| Dotyczy silnika benzynowego: jednostka sterująca ME-SFI | |
| Obowiązuje dla 642, 651: Jednostka sterująca CDI | |
| 316 | Zapasowy |
| 317 | 30A W222: Jednostka sterująca wyznaczająca dachem przesuwnym. |
| C217, A217: Jednostka sterująca MAGIC SKY Control | |
| 318 | 15A Komenda audio/wyświetlacza |
| 319 | 30A Jednostka sterująca sterująca dachem przesuwnym |
| C217, A217: Moduł zagrażający odgrywaniu ról. | |
| 320 | 15A Aktywna kontrola bagażu |
| Jednostka sterująca AIRmatic (obowiązuje z odłączeniem Active Body Control) | |
| 321 | 20A C217, A217: Inteligentny moduł serwo do DIRECT SELECT |
| 322 | Jednostka sterująca COMAND 15A |
| 323 | 7,5A Jednostka sterująca dodatkowym systemem zabezpieczającym |
| MF1/1 | 7,5A Wersja językowa: specjalna jednostka sterująca do systemu komunikacji krótkiej |
| MF1/2 | Wielofunkcyjna kamera monochromatyczna 7,5A |
| Wielofunkcyjna kamera stereo | |
| MF1/3 | Czujnik deszczu/światła 7,5A z funkcjami |
| Skrzynka sterownicza na poziomie kontrolnym | |
| MF1/4 | 7,5A Jednostka sterująca środkiem chemicznym |
| MF1/5 | 7,5 A Jednostka sterująca przedniego pasażera |
| MF1/6 | 7,5A Jednostka sterująca modułem sterującym |
| MF2/1 | 5A Generator perfum z atomizerem |
| MF2 / 2 | 5A Panel sterowania audio / COMAND |
| 5A Panel dotykowy | |
| MF2 / 3 | 5A jednostka sterująca elektroniczny układ stabilizacji |
| MF2/4 | Wyświetlacz Head-up 5A |
| MF2/5 | 5A Hybrid i Hybrid Plus: elektryczna sprężarka, chłodnica chłodnicza |
| MF2/6 | Zapasowy |
| MF3 / 1 | 5A Przednia jednostka sterująca SAM |
| MF3 / 2 | 5A Jednostka sterująca czujnikami radarowymi |
| MF3 / 3 | 5A Silnik wentylatora KOMAND |
| MF3 / 4 | 5A Grupa odłączająca na desce rozdzielczej po stronie głównej |
| Grupa rozwiązań na rozdzielczej rozdzielczej | |
| MF3 / 5 | 5A jednostka sterująca klimatyzatora tylnego |
| MF3 / 6 | 5A z 01.06.2016: Przełączniki antenowe do grzejnika telefonicznego i stacjonarnego |

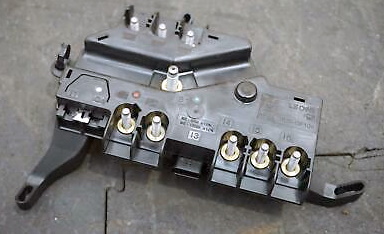

Skrzynka bezpieczników zasilania

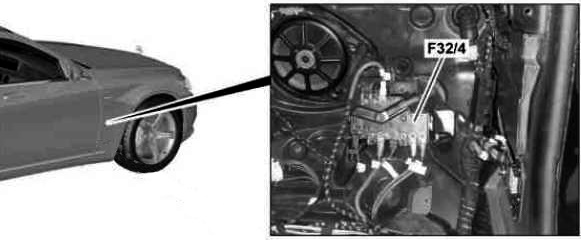

Montuje się również pod panelem, pod tapicerką, przy pasażerze z przodu.
Zdjęcie

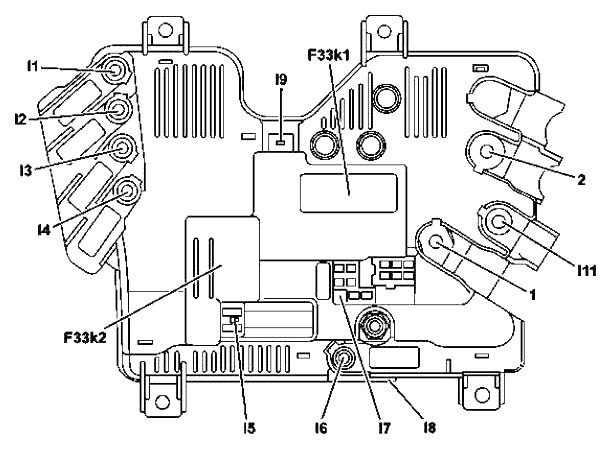

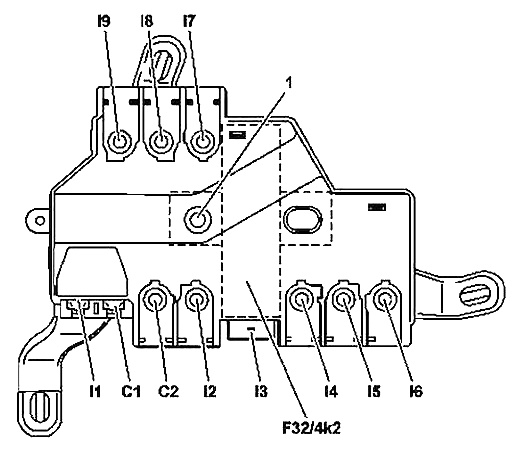

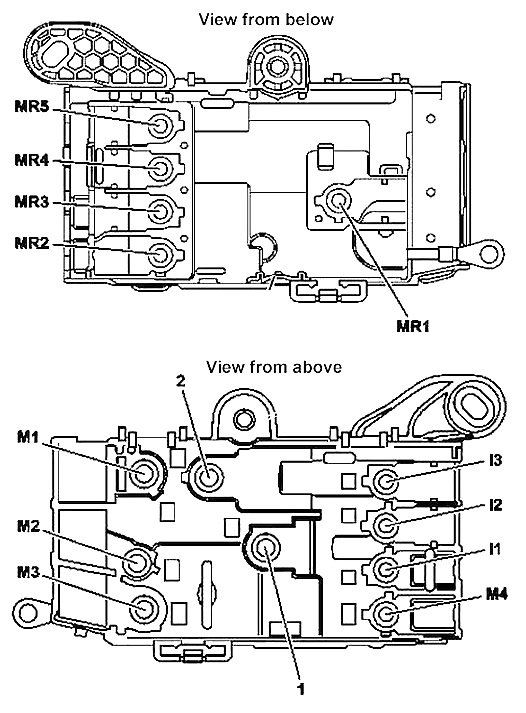

Schemat
Oznaczenie
| I7 | 125A Skrzynka bezpieczników w rozwiązaniu słupku A |
| I2 | 125A Lewy moduł bezpieczników i przekaźników |
| C2 | Zapasowy |
| I8 | Zapasowy |
| I9 | Zapasowy |
| I3 | Podłączenie przekaźnika elektrycznego prądu jałowego |
| C1 | 40A Regulator dmuchawy |
| I1 | 40A Jednostka sterująca elektronicznym układem stabilizacji |
| I4 | Zapasowy |
| I6 | 60A Tylny moduł bezpiecznika i przekaźnika |
| I5 | Skrzynka bezpieczników 60A w rozwiązaniu słupku A |
| F32/4k2 | Przekaźnik przerywający prąd spoczynkowy |
Bagażnik

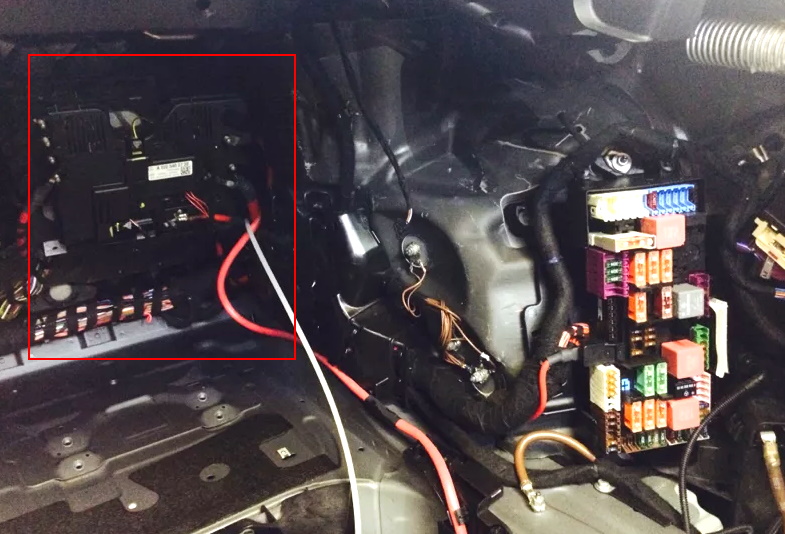

Skrzynka bezpieczników i przekaźników

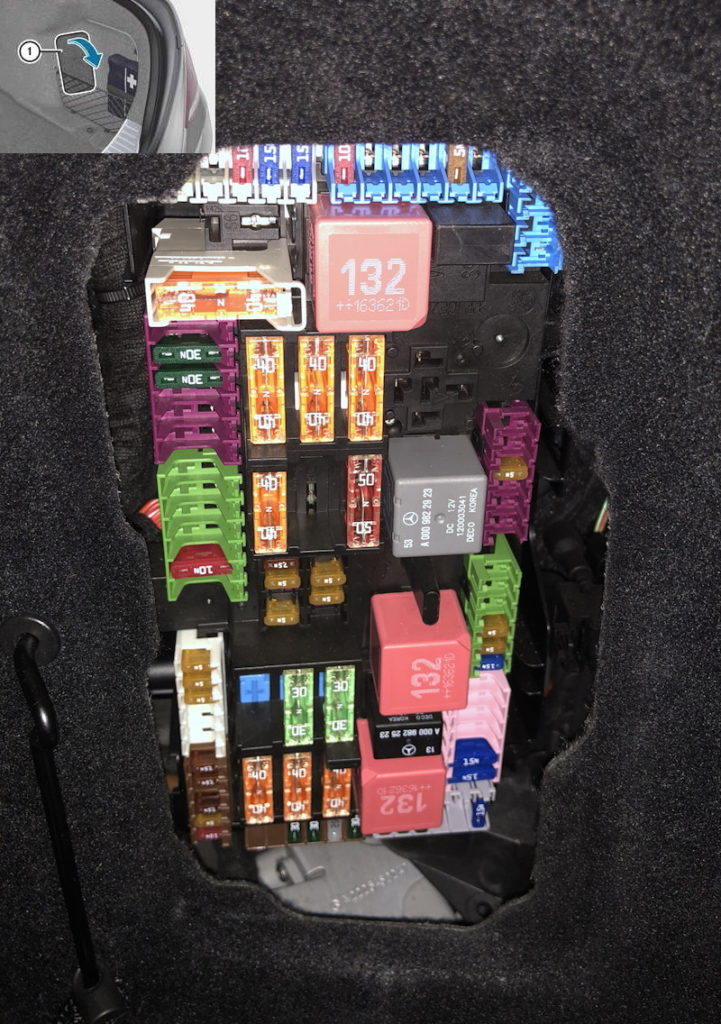

W bagażniku po prawej stronie znajduje się główna skrzynka bezpieczników i przekaźników.

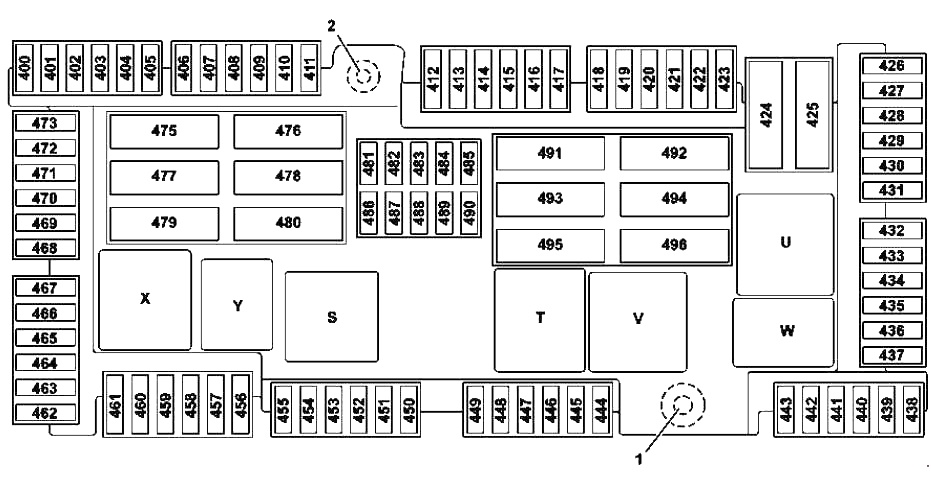

Schemat
Opis
- Obwód przyłączeniowy 30 „E1”
- Podłączenie obwodu 30g „E2”
| 400 | 10A Moduł kontroli parkowania (aktywny asystent parkowania lub kamera kodowa 360°) |
| 401 | 5A Jednostka sterująca pokrywą bagażnika |
| 402 | 7,5 A Jednostka sterująca rozrywką z tyłu |
| 403 | Zapasowy |
| 404 | 7,5 A Jednostka sterująca ogrzewaniem podłokietnika |
| 405 | Jednostka sterująca wzmacniacza systemu dźwiękowego 7,5 A |
| Jednostka sterująca głośnikiem wysokotonowym w przednich lewych drzwiach | |
| Sterownik głośnika wysokotonowego w przednich prawych drzwiach | |
| 406 | Zapasowy |
| 407 | Zapasowy |
| 408 | Skrzynka tunera 5A |
| 409 | Jednostka sterująca kamerą 360° 5A |
| Tylna kamera | |
| 410 | 5A Jednostka sterująca osłoną kamery |
| 411 | 5A Jednostka sterująca czujnika ciśnienia w oponach |
| 412 | 7,5 A Jednostka sterująca ogrzewaniem tylnych siedzeń |
| 413 | 10A Lewy tylny wyświetlacz |
| Prawy tylny wyświetlacz | |
| 414 | Wzmacniacz/kompensator tylnej anteny telefonu komórkowego 7,5 A |
| Z tyłu stojak na telefon komórkowy | |
| Tylna płytka stykowa telefonu komórkowego | |
| Moduł telefoniczny Bluetooth (profil SAP) | |
| 415 | Zapasowy |
| 416 | Zapasowy |
| 417 | 20A Jednostka sterująca rozpoznawaniem przyczepy |
| 418 | Zapasowy |
| 419 | Zapasowy |
| 420 | Jednostka sterująca przetwornicą DC/AC 30A |
| 421 | 30A Pompa pneumatyczna z wielokonturowym gniazdem |
| 422 | 30A W222: Sterownik tylnych prawych drzwi. |
| 423 | Zapasowy |
| 424 | 40A Tylna jednostka sterująca SAM |
| 425 | Zapasowy |
| 426 | Wzmacniacz głośnika basowego 30A |
| 427 | 20A Jednostka sterująca ogrzewaniem podłokietnika |
| 428 | 15A Jednostka sterująca rozpoznawaniem przyczepy |
| 429 | 10A Tylny uchwyt na kubek |
| 430 | Zapalniczka samochodowa z oświetleniem popielniczki, tylna |
| 15A Podświetlana tylna konsola środkowa z zapalniczką | |
| Gniazdo w konsoli środkowej lewe, tylne, 12V (torba na popielniczkę / torbę dla palacza) | |
| 431 | 15A Lodówka z tyłu |
| 432 | 10A Tylna jednostka sterująca SAM |
| 433 | Jednostka sterująca AdBlue 25A |
| 434 | Jednostka sterująca AdBlue 15A |
| 435 | Jednostka sterująca AdBlue 20A |
| 436 | 20A Tylny uchwyt na kubek |
| 437 | Zapasowy |
| 438 | 7,5A C217 z silnikiem 157: Silnik prawej klapy wydechowej. |
| 439 | 7,5A C217 z silnikiem 157: Silnik lewej klapy wydechowej. |
| 440 | Zapasowy |
| 441 | Zapasowy |
| 442 | Zapasowy |
| 443 | Zapasowy |
| 444 | Zapasowy |
| 445 | 5A Odbiornik zdalnego sterowania nagrzewnicą stacjonarną |
| 446 | 5A Wzmacniacz antenowy FM 1, AM, CL [ZV] i KEYLESS-GO |
| 447 | Hybrydowy 7,5 A: Jednostka sterująca systemu zarządzania akumulatorem |
| 448 | Zapasowy |
| 449 | Zapasowy |
| 450 | Zapasowy |
| 451 | Gniazdo przyczepy 15A |
| 452 | 5A Czujnik radarowy tylnego zderzaka, lewy |
| Czujnik radarowy tylnego zderzaka, prawy | |
| Centralny czujnik radarowy tylnego zderzaka | |
| 453 | 5A Czujnik radarowy przedniego zderzaka, lewy |
| Czujnik radarowy przedni zderzak prawy | |
| Jednostka sterująca COLLISION PREVENTION ASSIST | |
| 454 | Jednostka sterująca AdBlue 5A |
| Jednostka sterująca układu paliwowego | |
| 455 | 15A W pełni zintegrowana jednostka sterująca skrzynią biegów |
| 456 | Zapasowy |
| 457 | 7,5 A Dotyczy akumulatora litowo-jonowego: kondensator akumulatora rozruchowego |
| 458 | Zapasowy |
| 459 | Zapasowy |
| 460 | 15A Zapalniczka przednia z oświetleniem popielniczki |
| 461 | 15A Gniazdo 12V w prawej tylnej konsoli środkowej |
| Gniazdo 12V | |
| Jednostka sterująca przetwornicą AC/DC | |
| 462 | 15A Gniazdo do bagażnika |
| 463 | Zapasowy |
| 464 | 20A Jednostka sterująca rozpoznawaniem przyczepy |
| 465 | 30A Jednostka sterująca elektrycznego hamulca postojowego |
| 466 | 30A Sterownik przednich lewych drzwi |
| 467 | 10A Skrzynka sterownicza KEYLESS-GO |
| 468 | 30A Jednostka sterująca elektrycznego hamulca postojowego |
| 469 | 25A Jednostka sterująca układu paliwowego |
| 470 | 30A Jednostka sterująca ogrzewaniem tylnego lewego siedzenia |
| Jednostka sterująca ogrzewaniem tylnych siedzeń | |
| 471 | 30A Sterownik ogrzewania prawego tylnego siedzenia |
| 472 | 30A C217, A217: Tylna skrzynka sterownicza |
| 473 | 20A Jednostka sterująca rozpoznawaniem przyczepy |
| 475 | 40A Jednostka sterująca wzmacniaczem systemu dźwiękowego |
| 476 | 40A Jednostka sterująca wzmacniaczem systemu dźwiękowego |
| 477 | 40A Aktywna jednostka sterująca klamrą pasa |
| C217, A217: Tylna skrzynka sterownicza | |
| 478 | 30A Jednostka sterująca lewego tylnego siedzenia |
| 479 | 40A Aktywna jednostka sterująca klamrą pasa |
| 480 | 30A Jednostka sterująca prawego tylnego siedzenia |
| 481 | 5A Dwustronny przedni lewy zwijacz naciągu awaryjnego |
| 482 | 5A W222: Jednostka sterująca MAGIC SKY Control |
| 7,5A C217, A217: Jednostka sterująca MAGIC SKY Control | |
| 483 | 5A Odwracalny zwijacz napinacza awaryjnego, przedni prawy |
| 484 | 7,5 A Jednostka sterująca prawego tylnego siedzenia |
| Sterownik lewego tylnego siedzenia | |
| 485 | 5A Aktywna jednostka sterująca klamrą pasa |
| 486 | Hybryda 10A: |
| Jednostka sterująca systemu zarządzania akumulatorem | |
| Jednostka sterująca energoelektroniką | |
| 487 | 5A Jednostka sterująca elektrycznego hamulca postojowego |
| 488 | 5A Tylna jednostka sterująca SAM |
| 489 | 5A Przedni czujnik radarowy dalekiego zasięgu |
| 490 | 5A Pompa pneumatyczna z wielokonturowym gniazdem |
| 491 | 40A Sterownik pokrywy bagażnika |
| 492 | Zwijacz z naciągiem awaryjnym 40A, odwracalny, przedni prawy |
| 493 | Zapasowy |
| 494 | 40A Tylna jednostka sterująca SAM |
| 495 | 40A Ogrzewana tylna szyba |
| 496 | 40A Dwustronny przedni lewy zwijacz naciągu awaryjnego |
| Przekaźnik | |
| S | Obwód przekaźnika 15 wnętrze samochodu |
| Т | Przekaźnik odszraniacza tylnego |
| U | Uchwyt na kubek w drugim rzędzie siedzeń i gniazda przekaźników |
| V | Przekaźnik AdBlue |
| W | Przekaźnik obwodu 15R |
| X | Przekaźnik lodówki i gniazd 1. rzędu siedzeń/bagażnika |
| Y | Zapasowy przekaźnik |
Za działanie zapalniczki odpowiadają bezpieczniki o numerach 430, 460 i 461.
Skrzynka bezpieczników zasilania
Kolejna skrzynka bezpieczników zasilania jest zainstalowana z tyłu tylnego siedzenia, obok wzmacniacza.
Schemat
Przeznaczenie
| I3 | Zapasowy |
| I2 | 125A Sterownik ogrzewania szyby przedniej |
| I7 | Hybrydowy 7,5 A: urządzenie odłączające wysokie napięcie |
| I4 | 150A Tylny moduł bezpiecznika i przekaźnika |
| I6 | 200A Dodatkowy akumulator ECO start/stop |
| I7 | 10A Dodatkowy akumulator ECO start/stop |
| Przednia jednostka sterująca SAM | |
| Elektroniczna jednostka sterująca blokadą zapłonu | |
| I1 | Zapasowy |
| I11 | Zapasowy |
| I7 | 10A Przednia jednostka sterująca SAM |
| I8 | Funkcja ECO start/stop podłączenie dodatkowego przekaźnika akumulatora |
| I5 | Hybrydowy: bezpiecznik piroelektryczny wysokiego napięcia uruchamiany przez jednostkę sterującą dodatkowego systemu zabezpieczeń |
| I9 | Podłączenie przekaźnika odsprzęgającego |
| F33k1 | Przekaźnik odsprzęgający |
| F33k2 | Funkcja ECO start/stop opcjonalny przekaźnik akumulatora |

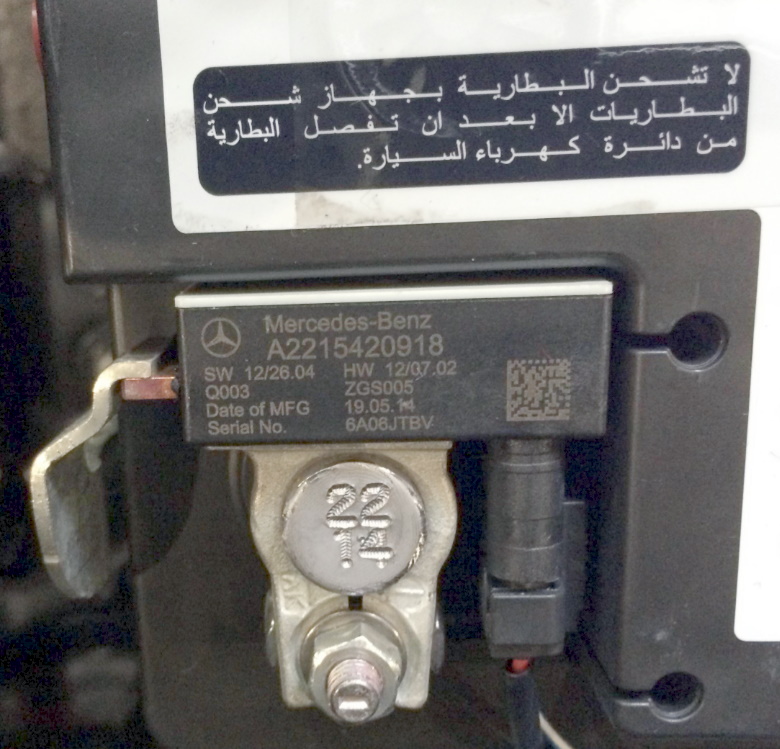

Do zacisków akumulatora można także przymocować dodatkowe elementy zabezpieczające.
Pudełka pod maską
Pod maską Mercedesa w222 znajdują się 2 skrzynki bezpieczników (lewa i prawa). Aby uzyskać dostęp, zdejmij pokrywę ochronną.
Skrzynka bezpieczników i przekaźników
Znajduje się po lewej stronie komory silnika.
Schemat
Opis
| 100 | 40A Hybryda: pompa próżniowa |
| 101 | 15A Sprzęgło, obwód 87/2 |
| 102 | 20A Sprzęgło, obwód 87/2 |
| 103 | 15A Łącznik łańcucha 87M4 |
| 104 | 15A Łącznik łańcucha 87M3 |
| 105 | 15A Dla skrzyni biegów 722.9: Jednostka sterująca pompy olejowej dodatkowej skrzyni biegów |
| 106 | 25A Ogrzewanie położenia postojowego wycieraczek |
| 107 | 60A Dotyczy silników 277, 279: Połączenie elektryczne rozrusznika/pompy powietrza |
| 108 | 20A Dotyczy dynamicznych reflektorów LED SAE do ruchu prawostronnego lub dynamicznych reflektorów LED: |
| Zespół lampy przedniej lewej | |
| Zespół lampy przedniej prawej | |
| Obowiązuje bez dynamicznego reflektora LED SAE do ruchu prawostronnego lub dynamicznego reflektora LED: | |
| Zespół lampy przedniej prawej | |
| 109 | Silnik wycieraczek 30A |
| 110 | 20A Dotyczy dynamicznych reflektorów LED z kodem SAE dla ruchu prawostronnego lub dynamicznych reflektorów LED: |
| Zespół lampy przedniej lewej | |
| Zespół lampy przedniej prawej | |
| Obowiązuje bez dynamicznego reflektora LED SAE do ruchu prawostronnego lub dynamicznego reflektora LED: | |
| Zespół lampy przedniej lewej | |
| 111 | Rozrusznik 30A |
| 112 | 5A Bezpiecznik silnika i moduł przekaźnika |
| 113 | Zapasowy |
| 114 | Sprężarka AIRmatic 40A |
| 115 | 15A Fanfara lewego rogu |
| Prawy róg fanfar | |
| 116 | 5A Hybryda: przekaźnik pompy próżniowej |
| 117 | Zapasowy |
| 118 | 5A Hybrid: elektroniczna jednostka sterująca stabilizacją |
| 119 | 15A Łącznik łańcucha 87 / C2 |
| 120 | 7,5A Łącznik łańcucha 87 / C1 |
| 121 | 5A Jednostka sterująca elektronicznego układu stabilizacji |
| 122 | 5A Hybrydowy: Przekaźnik HYBRYDOWY |
| 123 | 5A Jednostka sterująca asystenta widoku nocnego |
| 124 | 5A Hybrydowy: złącze elektryczne wnętrza samochodu i komory silnika |
| 125 | 5A Przednia jednostka sterująca SAM |
| 126 | 5A jednostka sterująca skrzynią biegów |
| Dotyczy silnika wysokoprężnego: jednostka sterująca CDI | |
| Dotyczy silnika benzynowego: Jednostka sterująca ME-SFI [ME] | |
| 127 | Zapasowy |
| 128 | Włącznik światła 5A |
| 129A | Hybrydowy 30 A: Przekaźnik rozrusznika 50 |
| 129B | 30A Obowiązuje z wyjątkiem hybrydy: przekaźnik rozrusznika 50 |
| Przekaźnik | |
| G | Przekaźnik 15 w komorze silnika |
| H | Przekaźnik rozrusznika 50 |
| I | Przekaźnik pompy próżniowej hamulca |
| J | Hybryda: przekaźnik HYBRYDOWY |
| K | Przekaźnik pompy olejowej przekładniowego |
| L | Przekaźnik klaksonu |
| M | Przekaźnik ogrzewania postojowego wycieraczek |
| N | Przekaźnik odprowadzający 87M |
| О | Obciążenie z hybrydy: przekaźnik rozrusznika 15 |
| P | Przekaźnik wtrysku powietrza kontrolowanego |
| Q | Hybryda: przekaźnik pompy próżniowej |
| R | Przekaźnik AIRmatic |
Skrzynka bezpieczników zasilania
Montowany po prawej stronie komory silnika.
Schemat
Przeznaczenie
- Połączenie, obwód 30 „B1”
- Połączenie, obwód 30, chwilowe „B2”
| M3 | Hybryda 500A: maszyna elektryczna |
| 500A Obowiązuje z wyjątkiem hybrydy: Alternator | |
| M1 | Hybryda: samochód elektryczny |
| Obowiązuje z wyjątkiem hybrydy: rozrusznik | |
| MR5 | 100A Jednostka sterująca sterowaniem ustawieniami kierowniczego |
| MR2 | Silnik wentylatora 100A |
| M4 | 100A Hybrid: w pełni zintegrowana jednostka sterująca skrzynią biegów |
| I1 | Zapasowy |
| M2 | 150A Dotyczy silnika wysokoprężnego: głównego zapłonu |
| MR1 | 60A Bezpiecznik silnika i moduł przekaźnika |
| MR3 | Zapasowy |
| MR4 | 150A Dotyczy 277, 279: Silnik wentylatora |
| I2 | Zapasowy |
Do wszystkiego. A jeśli masz coś dodania – napisz w komentarzach.
