Mercedes W169 reprezentuje 2 generację Mercedesa-Benz klasy A, który był produkowany w latach 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 i był oznaczony jako Mercedes A150, Mercedes A160, Mercedes A170. W tym czasie model został odnowiony. W tym materiale znajdziesz informacje o lokalizacji wszystkich elektronicznych jednostek sterujących, opis bezpieczników i przekaźników Mercedes wW169 ze schematami skrzynek oraz zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Wykonanie skrzynek i rozmieszczenie w nich elementów może różnić się od dostarczonych i zależeć od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Lokalizacja

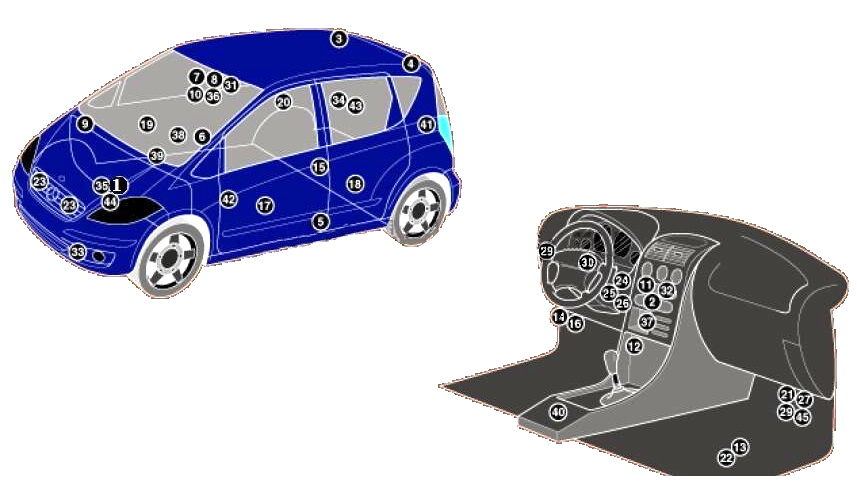

Rysunek poglądowy
Opis
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Sterownik klimatyzacji – w panelu sterowania nagrzewnicy |
| 3 | Wzmacniacz antenowy 1 |
| 4 | Wzmacniacz sygnału antenowego 2 |
| 5 | Czujnik uderzenia bocznego (po lewej) |
| 6 | Czujnik uderzenia bocznego (prawy) |
| 7 | Jednostka sterująca systemem antykradzieżowym |
| 8 | Czujnik pochylenia pojazdu (system antykradzieżowy) |
| 9 | Klakson antywłamaniowy – na rezonatorze dolotowym |
| 10 | Czujniki zmiany głośności (system antykradzieżowy) |
| 11 | System nagłośnienia |
| 12 | Dodatkowy grzejnik |
| 13 | Bateria akumulatorowa |
| 14 | Magistrala danych CAN, jednostka sterująca bramki |
| 15 | Czujnik sygnału centralnego zamka (podczerwień) – w klamce drzwi kierowcy |
| 16 | Złącze diagnostyczne (DLC) |
| 17 | Sterownik elektryczny lewych przednich drzwi |
| 18 | Sterownik elektryczny lewych tylnych drzwi |
| 19 | Sterownik elektryczny prawych przednich drzwi |
| 20 | Sterownik elektryczny prawych tylnych drzwi |
| 21 | Skrzynka bezpieczników/deska rozdzielcza przekaźników |
| 22 | Skrzynka bezpieczników/przekaźników, przestrzeń na nogi |
| 23 | Klaksony – za przednim zderzakiem |
| 24 | Jednostka sterująca stacyjki zapłonu |
| 25 | Elektroniczna jednostka sterująca immobilizera – (zintegrowana ze sterownikiem stacyjki) |
| 26 | Antena pierścieniowa immobilizera |
| 27 | Przekaźnik kierunkowskazów/alarmów w wielofunkcyjnej skrzynce sterującej |
| 28 | Jednostka sterująca oświetleniem |
| 29 | Wielofunkcyjna jednostka sterująca – podłączona do skrzynki bezpieczników/przekaźników w przestrzeni na nogi – funkcje: Lampy wewnętrzne, lampy zewnętrzne, klaksony, wycieraczki, centralny zamek, elektrycznie sterowane szyby, kierunkowskazy, zabezpieczenie przed kradzieżą, szyberdach, podgrzewane siedzenia, immobilizer |
| 30 | Wielofunkcyjne elementy sterujące na kierownicy |
| 31 | Wielofunkcyjna jednostka sterująca przełącznikiem |
| 32 | Jednostka sterująca systemu nawigacji |
| 33 | Czujnik temperatury otoczenia |
| 34 | Jednostka sterująca systemem parkowania |
| 35 | Jednostka sterująca wspomaganiem układu kierowniczego |
| 36 | Czujnik deszczu – w lusterku wstecznym wewnętrznym |
| 37 | Jednostka sterująca ogrzewaniem siedzeń |
| 38 | Czujnik siedzenia pasażera – na siedzeniu pasażera |
| 39 | Elektryczna jednostka sterująca kolumny kierownicy |
| 40 | Elektroniczna jednostka sterująca SRS |
| 41 | Moduł podłączenia do sieci telefonicznej |
| 42 | Jednostka sterująca interfejsu telefonu |
| 43 | Jednostka sterująca przyczepy |
| 44 | Elektroniczna jednostka sterująca skrzynią biegów – w skrzyni biegów |
| 45 | Przekaźnik przerywający pracę wycieraczki przedniej szyby |
Skrzynka bezpiecznikowa
Główna skrzynka bezpieczników znajduje się obok akumulatora, we wnęce na nogi pasażera z przodu. Aby się do niego dostać, należy zdjąć wykładzinę podłogową.
Schemat
Przeznaczenie
| F1 | 10A Dorestyling: Włącznik świateł stop |
| 5A Modernizacja i zmiana stylizacji z kodem U58 (pakiet oświetlenia zewnętrznego): Włącznik świateł stop | |
| F2 | 25A Ogrzewana tylna szyba |
| F3 | Zestaw wskaźników 7,5A |
| Jednostka sterująca EZS | |
| F4 | Jednostka sterująca EZS 15A |
| Elektryczna jednostka sterująca blokadą kierownicy | |
| F5 | Panel sterowania HAU 7,5A |
| Panel sterowania KLA (klimatyzacja automatyczna) | |
| F6 | 15A Lewy róg |
| Prawy róg | |
| F7 | 25A Pompa paliwa z czujnikiem poziomu paliwa |
| F8 | Sufitowy panel sterowania 25A |
| F9 | Jednostka sterująca ESP i BAS 40A |
| F10 | Silnik wentylatora 40A |
| F11 | 30A Silniki 266: Przekaźnik el. zacisk 87 obwodów, silnik |
| 40 silników 640: Przekaźnik el. zacisk 87 obwodów, silnik | |
| F12 | 5A Moduł elektroniczny kolumny kierownicy |
| Wielofunkcyjna kierownica | |
| F13 | 25A Sterownik przednich lewych drzwi |
| F14 | 25A Sterownik przednich prawych drzwi |
| F15 | 25A Jednostka sterująca ESP i BAS |
| F 16 | Złącze diagnostyczne 10A |
| Jednostka sterująca PTS (parktronic, dorestyling) | |
| F17 | Przełącznik obrotowy oświetlenia zewnętrznego 5A |
| F18 | 7,5 A Skrzynia biegów 711, 716: Przełącznik sygnału biegu wstecznego |
| F19 | 5A Mikromechaniczny czujnik prędkości kątowej AY |
| F20 | Jednostka sterująca SRS 7,5A |
| F21 | Rozrusznik 30A |
| F22 | Zestaw wskaźników 7,5A |
| F23 | 20A Silniki 640 (od 1.9.08): Czujnik kondensacji filtra paliwa z elementem grzejnym |
| 7.5A Dorestyling: Podgrzewane dysze spryskiwaczy | |
| F24 | 7,5 A Jednostka sterująca elektrycznego wspomagania kierownicy (ES). |
| F25 | Włącznik świateł stopu 7,5 A |
| Sterownik ESP i BAS | |
| F26 | 7,5A Skrzynia biegów 722: Elektroniczny moduł sterujący dźwigni zmiany biegów |
| F27 | 10A Skrzynia biegów 722: Elektryczny moduł sterujący CVT (automatyczna skrzynia biegów bezstopniowa) |
| F28 | Przełącznik obrotowy oświetlenia zewnętrznego 5A |
| F29 | Jednostka sterująca SAM 30A |
| F30 | 25A Przekaźnik el. zacisk obwodu 87F |
| F31 | Przełącznik obrotowy oświetlenia zewnętrznego 5A |
| Centralna jednostka sterująca interfejsem (pojazdy przed 30.11.05) | |
| F32 | 7,5A Silniki 266: Jednostka sterująca ME |
| F33 | 15A System audio |
| Moduł audio i jednostka nawigacyjna | |
| Panel blokowy do sterowania i sygnalizacji COMAND | |
| F34 | 25A Sterownik tylnych lewych drzwi |
| F35 | 25A Sterownik tylnych prawych drzwi |
| F36 | 10A Facelift: Jednostka sterująca PTS (Parktronic) |
| sterownik przyczepy | |
| 7,5A Dorestyling: Jednostka sterująca przyczepy | |
| Złącze elektryczne Łańcuch do telefonu komórkowego | |
| F37 | Jednostka sterująca SRS 7,5A |
| Czujnik rozpoznawania fotelika pasażera/dziecka na przednim siedzeniu pasażera | |
| Rozpoznanie zajętości przedniego siedzenia pasażera | |
| F38 | Zapalniczka 25A, przednia |
| F39 | 25A Silnik wycieraczek |
| F40 | 25A Dach segmentowy: Skrzynka sterownicza podwieszana (silnik szyberdachu) |
| 7,5A Skrzynka sterownicza sufitowa | |
| F41 | 15A Silnik wycieraczek tylnej klapy |
| F42 | Oświetlenie schowka rękawicowego 7,5 A z mikroprzełącznikiem |
| Oświetlenie lusterka kosmetycznego po lewej i prawej stronie | |
| Czujnik wciśnięcia pedału (pakiet dla szkoły nauki jazdy) | |
| Przełącznik oświetlenia wnęki na nogi (pakiet do nauki jazdy) | |
| Odłączane złącze zasilania VICS+ETC (Japonia) | |
| Jednostka sterująca systemem połączeń alarmowych (USA) | |
| F43 | Silniki 7,5 A 266: Końcówka kablowa elektr. zaciski obwodu 87M1e |
| 15A Silniki 640: Końcówka kablowa elektr. zaciski obwodu 87M1e | |
| Silnik benzynowy dwupaliwowy: końcówka kablowa, elektr. zaciski obwodu 87M1e | |
| F44 | Silniki 15A 266: Końcówka kablowa elektr. zaciski obwodu 87M2e |
| 20A Silniki 640: Końcówka kablowa elektr. zaciski obwodu 87M2e | |
| F45 | 25A Silniki 640: Jednostka sterująca systemu CDI |
| F46 | Głośnik niskotonowy 25A (Japonia, lifting) |
| Wzmacniacz głośnikowy 40A (po zmianie stylizacji) | |
| Jednostka sterująca UHI 7,5A (uniwersalny interfejs telefonu komórkowego) (wstępna stylizacja) | |
| Kompensator sieci GSM 1800 (dorestyling) | |
| Jednostka sterująca telefonem (Japonia, dostyling) | |
| F47 | 7,5A Złącze elektryczne Łańcuszek do telefonu komórkowego |
| Jednostka sterująca UHI (uniwersalny interfejs telefonu komórkowego) | |
| Jednostka sterująca systemem sterowania głosem (dorestyling) | |
| Jednostka sterująca telefonem (Japonia, dostyling) | |
| F48 | Jednostka sterująca EDW 7,5A / zabezpieczenie przed holowaniem / system ochrony wnętrza |
| syrena alarmowa | |
| F49 | 25A Górna skrzynka sterownicza |
| Element grzewczy poduszki przedniego lewego siedzenia (dorestyling) | |
| Element ogrzewania oparcia przedniego lewego siedzenia (dorestyling) | |
| Element grzewczy poduszki przedniego prawego siedzenia (dorestyling) | |
| Element grzewczy oparcia przedniego prawego siedzenia (dorestyling) | |
| F50 | 7,5A Jednostka sterująca interfejsem multimedialnym (zmiana stylizacji) |
| Tuner telewizji cyfrowej (zmiana stylizacji) | |
| Jednostka sterująca cyfrowego systemu nadawania dźwięku (zmiana stylizacji) | |
| Zmieniarka CD (dorestyling) | |
| Rozłączne złącze zasilania VICS + ETC (Japonia, dostyling) | |
| 30A Pojazdy serwisowe: Belka dachowa | |
| Końcówka kablowa elektr. zacisk 30 obwodów | |
| F51 | 10A Jednostka sterująca systemu ważenia pasażerów (WSS) (Kanada) |
| Panel sterowania sygnałami specjalnymi (pojazdy serwisowe) | |
| F52 | 7,5A Jednostka sterująca systemem połączeń alarmowych (ve/m do 31.5.06) |
| 5A Złącze zasilania VICS+ETC (Japonia, pojazdy przed 31.05.06) | |
| F53 | Gniazdo wewnętrzne 30A |
| Zapalniczka do cygar z oświetleniem popielniczki, tylna | |
| F54 | 15A Pojazdy serwisowe: Gniazdo 2-biegunowe 12V |
| 25A Wzmacniacz systemu głośnikowego (wstępna stylizacja) | |
| Głośnik niskotonowy (dorestyling) | |
| F55 | 7.5A Dorestyling i zmiana stylizacji z kodem 614: |
| Reflektor przedni lewy | |
| Reflektor przedni prawy | |
| 10A Facelift: Przedni lewy reflektor | |
| F56 | 10A Facelift: Przedni prawy reflektor |
| F57 | Złącze dyszla 15A AHV, 13-pinowe (odnowione) |
| 20A Jednostka sterująca interfejsu audio (Japonia, wstępna stylizacja) | |
| 7,5A Jednostka sterująca systemem połączeń alarmowych | |
| Jednostka sterująca SDAR | |
| F58 | 25A Sterownik przyczepy |
| F59 | Złącze dyszla 20A AHV, 13-pinowe |
| Jednostka sterująca przyczepy (pojazdy do 31.05.05) | |
| F60 | 20A Listwa stykowa siedzenia kierowcy |
| F61 | 20A Listwa stykowa, przednie siedzenie pasażera |
| F62 | 40A Zmiana stylizacji: Przekaźnik el. zacisk 15 obwodów (2) (wyposażenie opcjonalne: reflektory ksenonowe, telefon komórkowy) |
| 25A Dorestyling: Przekaźnik el. zacisk 15 obwodów (2) (wyposażenie opcjonalne: reflektory ksenonowe, telefon komórkowy) | |
| F63 | Jednostka sterująca SDAR 7,5A (Kanada) |
| 25A Belka dachowa (pojazdy serwisowe) | |
| F64 | 40A Silniki 266: Przekaźnik pompy powietrza |
| 80A Silniki 640: Koniec czasu świecy żarowej | |
| F65 | 80A Jednostka sterująca elektrycznego wspomagania kierownicy (ES). |
| F66 | Jednostka sterująca SAM 60A |
| F67 | 50A Przekaźnik el. obwody zacisku 15R (2) (akcesoria) |
| F68 | 50A Wyposażenie standardowe (lifting): Elektryczny wentylator ssący silnika i klimatyzatora ze zintegrowanym regulatorem |
| 60A Wyposażenie specjalne (zmiana stylizacji): Dorestyling: (obowiązuje dla silników 640.940, 640.941, 266.960, 266.980 i dla silników 266.920, 266.940 z kodem (550): Dyszel)) | |
| F69 | 50A Przekaźnik el. zacisk obwodu 15R (1) |
| F70 | 60A Przekaźnik el. zacisk 15 obwodów (1) |
| F71 | 150A Silniki 640: Dodatkowa grzałka PTC |
| F72 | 60A Dorestyling: Końcówka kablowa elektr. zacisk 30 obwodów |
| Pojazdy serwisowe: | |
| Bezpiecznik 7 (F7f7) | |
| Bezpiecznik 10 (F7f10) | |
| Taxi: | |
| Wielofunkcyjna jednostka sterująca pojazdu specjalnego (MSS) |
Bezpieczniki 38 i 53 odpowiadają za działanie zapalniczek.
Skrzynka przekaźników
Pod deską rozdzielczą, u stóp pasażera z przodu, znajduje się blok z przekaźnikiem. Aby się do niego dostać trzeba zdjąć tapicerkę. Schoweka podręcznego nie trzeba zdejmować.
Schemat
Oznaczenie
| Bezpieczniki | |
| 80 | 30A Taksówka, samochód firmowy, wypożyczalnia: Wielofunkcyjna jednostka sterująca pojazdu specjalnego (MSS) |
| 81 | 30A Taksówka, samochód firmowy, wypożyczalnia: Wielofunkcyjna jednostka sterująca pojazdu specjalnego (MSS) |
| 82 | 30A Taksówka, samochód firmowy, wypożyczalnia: Wielofunkcyjna jednostka sterująca pojazdu specjalnego (MSS) |
| 83 | 30A Taksówka, samochód firmowy, wypożyczalnia: Wielofunkcyjna jednostka sterująca pojazdu specjalnego (MSS) |
| Przekaźnik | |
| А | Przekaźnik el. zaciski obwodu 15R (2) |
| B | Przekaźnik el. zacisk obwodu 15R (1) |
| C | Przekaźnik klaksonu |
| D | Przekaźnik podgrzewanej szyby tylnej |
| mi | Przekaźnik wycieraczek, tryb 1/2 |
| F | WŁ./WYŁ. przekaźnika wycieraczek |
| G | Przekaźnik el. zacisk 15 obwodów (1) |
| H | Przekaźnik zapasowy |
| I | Przekaźnik pompy powietrza |
| K | Przekaźnik pompy paliwa |
| L | Przekaźnik el. zacisk 87 obwodów, silnik |
| М | Przekaźnik rozrusznika |
| N | Przekaźnik el. zacisk obwodu 87F |
| O | Przekaźnik el. zacisk 15 obwodów (2) |
