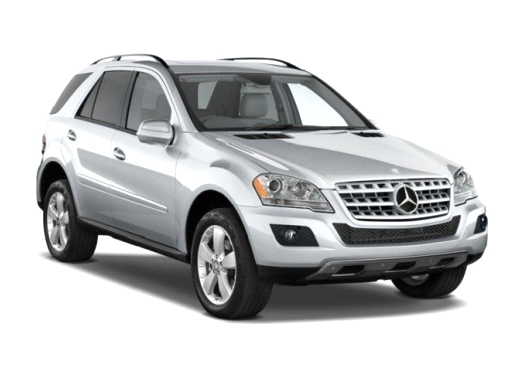

Mercedes ML W164 to 2 generacja SUV-ów Mercedes-Benz klasy M, które były produkowane w latach 2005, 2006, 2007, 2008, 2009, 2010, 2011 i 2012 z silnikami benzynowymi i wysokoprężnymi ML 280 CDI, ML 300, ML 320, ML 350, ML 420, ML 450, ML 500, ML 550, ML 620, ML 63 AMG. W tym czasie model został odnowiony. Informacje te przydadzą się również właścicielom Mercedesa GL X164 GL 320, GL 350, GL 420, GL 450 i GL 500 4MATIC, ponieważ modele te mają podobne obwody elektryczne. W tym artykule pokażemy rozmieszczenie elektronicznych sterowników, opis bezpieczników i przekaźników Mercedesa 164 wraz ze schematami skrzynkowymi, zdjęciami ich wykonania oraz lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Rozmieszczenie bloków i przeznaczenie elementów w nich może różnić się od przedstawionych i zależeć od roku produkcji i poziomu wyposażenia elektrycznego. Sprawdź przypisanie na schematach, które znajdują się w pobliżu skrzynek bezpieczników i przekaźników.
Schemat z oznaczeniem

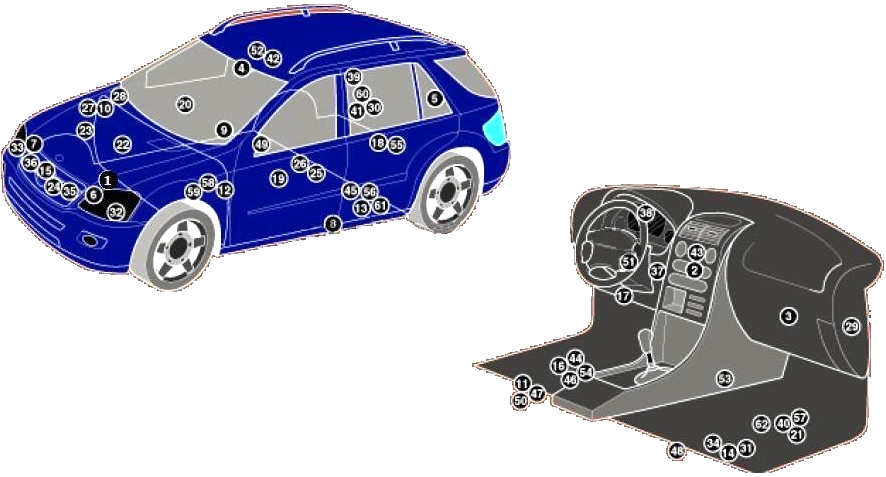

Lokalizacja
Rysunek poglądowy
Opis
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Jednostka sterująca klimatyzacją / nagrzewnicą – w panelu sterowania klimatyzacją / nagrzewnicą |
| 3 | Rezystor silnika dmuchawy nagrzewnicy/klimatyzatora – w pobliżu silnika dmuchawy |
| 4 | Czujnik nasłonecznienia (klimatyzacja) / czujnik deszczu (wycieraczka) – szyba środkowa górna |
| 5 | Wzmacniacz anteny – tylna klapa |
| 6 | Czujnik uderzenia SRS, strona kierowcy |
| 7 | Czujnik uderzenia SRS, strona pasażera |
| 8 | Czujnik uderzenia bocznego, strona kierowcy – górny słupek B |
| 9 | Czujnik uderzenia bocznego, strona pasażera – górny słupek B |
| 10 | Syrena alarmowa |
| 11 | Wzmacniacz wyjściowy audio – pod siedzeniem |
| 12 | Dodatkowa jednostka sterująca nagrzewnicą – za nadkolem |
| 13 | Sterownik ogrzewania postojowego – pod lewym tylnym siedzeniem |
| 14 | Akumulator – pod siedzeniem |
| 15 | Jednostka sterująca kontroli odległości (tempomat) |
| 16 | Magistrala danych CAN, jednostka sterująca bramki |
| 17 | Złącze diagnostyczne (DLC) |
| 18 | Jednostka sterująca blokadą mechanizmu różnicowego – do pustych bagażników |
| 19 | Sterownik elektryczny drzwi kierowcy – w drzwiach |
| 20 | Elektryczna jednostka sterująca drzwi pasażera w drzwiach |
| 21 | Elektroniczna jednostka sterująca silnikiem, V8 – przestrzeń na nogi z przodu |
| 22 | Elektroniczna jednostka sterująca silnikiem, V6 – górna część silnika |
| 23 | Elektroniczna jednostka sterująca silnikiem, Diesel – za nadkolem |
| 24 | Zespół sterujący silnika wentylatora chłodzącego – w silniku wentylatora chłodzącego |
| 25 | Sterownik pompy paliwa, lewy – pod tylnym siedzeniem |
| 26 | Sterownik pompy paliwa, prawy – pod tylnym siedzeniem |
| 27 | Skrzynka bezpieczników/przekaźników, komora silnika 1 |
| 28 | Skrzynka bezpieczników/przekaźników, komora silnika 2 |
| 29 | Skrzynka bezpieczników/przekaźników, tablica przyrządów |
| 30 | Skrzynka bezpieczników/przekaźników, przedział bagażowy – za prawym tylnym panelem wykończeniowym |
| 31 | Skrzynka bezpieczników/przekaźników, pod siedzeniem |
| 32 | Sterownik reflektorów lewy (reflektory ksenonowe) |
| 33 | Sterownik reflektorów, prawy (reflektory ksenonowe) |
| 34 | Sterownik zasięgu reflektorów – pod siedzeniem |
| 35 | Sygnał dźwiękowy, lew. |
| 36 | Pip, prawda. |
| 37 | Jednostka sterująca stacyjki zapłonu |
| 38 | Jednostka sterująca zestawu wskaźników |
| 39 | Jednostka sterująca systemem bezkluczykowego otwierania – prawa strona bagażnika |
| 40 | Wielofunkcyjna jednostka sterująca 1 – przestrzeń na nogi – funkcje: centralny zamek, elektrycznie sterowane szyby, światła przeciwmgielne, reflektory, światła drogowe, podgrzewane siedzenia, podgrzewane dysze spryskiwaczy przedniej szyby, spryskiwacze reflektorów, klaksony, kierunkowskazy, położenie przednie, wycieraczka/spryskiwacz przedniej szyby |
| 41 | Wielofunkcyjny moduł sterujący 2-calowa skrzynka bezpieczników/przekaźników w bagażniku — funkcje: system antykradzieżowy, centralny zamek (z tyłu), odmrażanie tylnej szyby, wycieraczka/spryskiwacz tylnej szyby, reflektory (z tyłu), kierunkowskazy (z tyłu), zasilanie przekaźnika siedzenia (pasażera), światła stopu, sterownik tylnej klapy, złącze elektryczne przyczepy |
| 42 | Wielofunkcyjna skrzynka sterownicza 3 – w przełączniku wielofunkcyjnym (konsola podwieszana) – funkcje: zabezpieczenie przed kradzieżą, pilot do bramy garażowej, oświetlenie wewnętrzne, szyberdach, czujnik deszczu (wycieraczka) |
| 43 | Jednostka sterująca systemu nawigacji |
| 44 | Jednostka sterująca systemem parkowania – pod siedzeniem |
| 45 | Sterownik składania tylnych siedzeń – pod lewym tylnym siedzeniem |
| 46 | Jednostka sterująca kamerą cofania – pod siedzeniem |
| 47 | Sterownik zasilania fotela kierowcy – pod siedzeniem |
| 48 | Sterownik zasilania fotela pasażera – pod siedzeniem |
| 49 | Sterownik ogrzewania siedzeń – pod tylnym prawym siedzeniem |
| 50 | Jednostka sterująca systemu stwierdzania obecności pasażera na siedzeniu – pod siedzeniem |
| 51 | Jednostka sterująca osprzętem elektrycznym kolumny kierownicy – pod kierownicą |
| 52 | Elektryczny sterownik szyberdachu |
| 53 | Elektroniczna jednostka sterująca SRS |
| 54 | Jednostka sterująca zawieszeniem |
| 55 | Sterownik elektryczny drzwi tylnych – do pustych bagażników |
| 56 | Centralka telefoniczna – pod tylnym lewym siedzeniem |
| 57 | Jednostka sterująca skrzynki rozdzielczej |
| 58 | Elektroniczna jednostka sterująca skrzynią biegów – w skrzyni biegów |
| 59 | Elektroniczna jednostka sterująca skrzynią biegów (skrzynia DSG) – na skrzyni biegów |
| 60 | Sterownik monitorowania ciśnienia w oponach – w skrzynce bezpieczników/przekaźników w bagażniku |
| 61 | Jednostka systemu aktywacji głosowej – pod lewym tylnym siedzeniem |
| 62 | Czujnik ruchu bocznego |

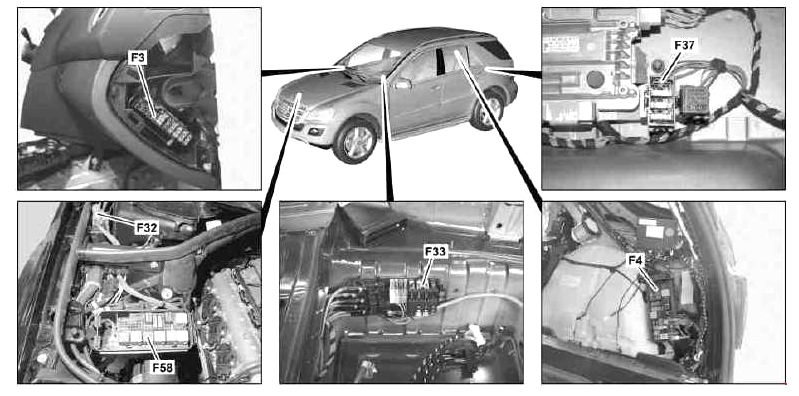

Skrzynki bezpieczników i przekaźników
Schemat
Przeznaczenie
- F3 – Skrzynka bezpieczników w desce rozdzielczej (po stronie pasażera)

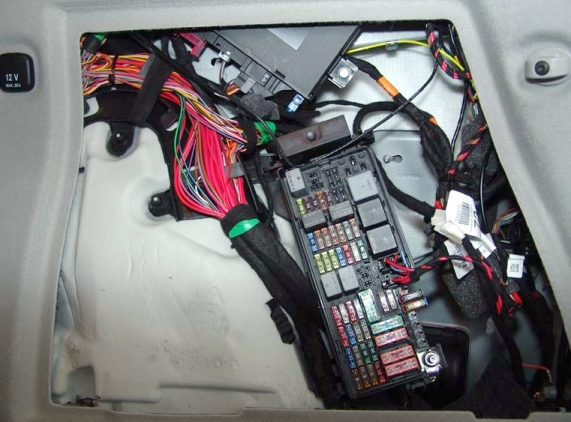

- F4 – Skrzynka bezpieczników i przekaźników w bagażniku
- F32 – Skrzynka bezpieczników zasilania w komorze silnika
- F33 – Skrzynka bezpieczników we wnęce akumulatora

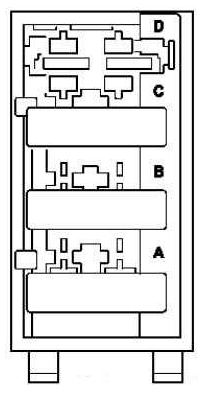

- F37 – Skrzynka bezpieczników AdBlue® (dla silnika 642.820 od 1.7.09)
- F58 – Skrzynka bezpieczników i przekaźników w komorze silnika
Komora silnika

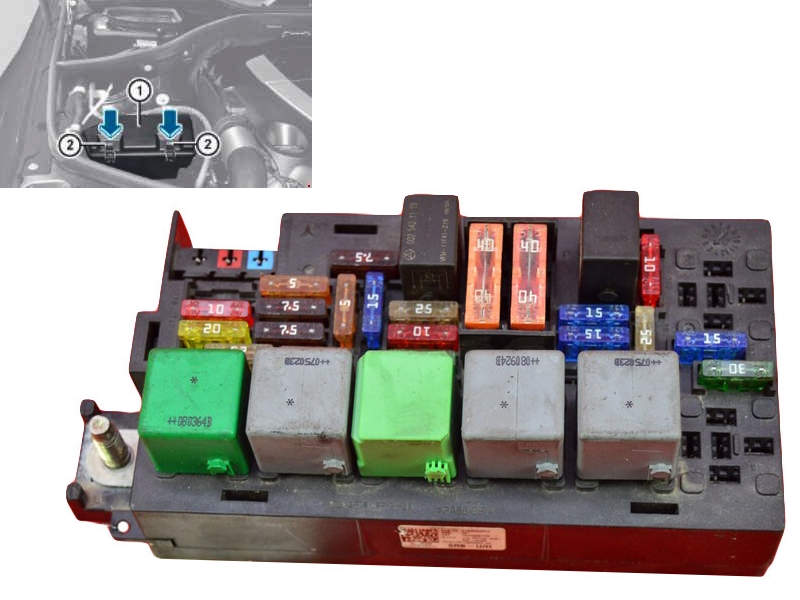

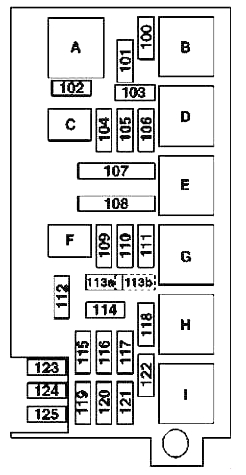

Skrzynka bezpieczników i przekaźników
Skrzynka ta znajduje się po prawej stronie pod maską.
Schemat
Oznaczenie
| 100 | Silnik wycieraczek 30A |
| 101 | 15A Silnik ssący i wentylator klimatyzacji ze zintegrowanym regulatorem |
| Silniki 156: Końcówka kablowa elektr. zacisk obwodu 87 M3e | |
| Silniki 113: Zawór przełączający regenerację | |
| Silniki 156, 272, 273: Zawór przełączający regenerację | |
| Silniki 272, 273: | |
| Końcówka kablowa elektr. zaciski obwodu 87M1e | |
| Jednostka sterująca wentylatorem ssącym | |
| Silniki 629: | |
| Jednostka sterująca systemu CDI | |
| Końcówka kablowa elektr. zacisk 30 obwodów | |
| Jednostka sterująca wentylatorem ssącym | |
| 164,195 (hybrydowy ML 450): | |
| Jednostka sterująca ME | |
| Złącze wtykowe silnik/komora silnika | |
| Silniki 642 z wyjątkiem 642.820: | |
| Jednostka sterująca systemu CDI | |
| Czujnik O2 przed katalizatorem | |
| Jednostka sterująca wentylatorem ssącym | |
| Silniki 642.820: Czujnik O2 przed katalizatorem | |
| 102 | 15A Silniki 642.820 do 31.7.10: Pompa obiegowa chłodnicy oleju skrzyni biegów |
| Silniki 156: Pompa obiegowa chłodnicy oleju silnikowego | |
| 10A 164.195 (hybrydowy ML 450): | |
| Pompa obiegowa chłodnicy oleju skrzyni biegów | |
| Pompa płynu chłodzącego, obwód niskotemperaturowy | |
| 103 | 25A Końcówka kablowa elekt. zaciski obwodu 87M1e |
| Jednostka sterująca systemu CDI | |
| Przed 2008 rokiem; silniki 113, 272, 273: Jednostka sterująca ME | |
| 20A 164.195 (ML 450 Hybrid): Jednostka sterująca ME | |
| Silniki 272, 273: Jednostka sterująca ME | |
| 104 | 15A Silniki 156, 272, 273: Końcówka kablowa, elektr. zacisk obwodu 87 M2e |
| Silniki 629: Końcówka kablowa elektr. obwody zacisku 87 | |
| Silniki 642.820: końcówka kablowa, elektr. zacisk obwodu 87 D2 | |
| Silniki 642 z wyjątkiem 642.820: Jednostka sterująca systemu CDI | |
| 164,195 (hybrydowy ML 450): | |
| Złącze wtykowe wiązki przewodów kabiny pasażerskiej i silnika | |
| Skrzynka bezpieczników i przekaźników w komorze silnika | |
| Silniki 113: Jednostka sterująca ME | |
| 105 | 15A Silniki 156, 272, 273: |
| Jednostka sterująca ME | |
| Końcówka kablowa elektr. zacisk obwodu 87 M1i | |
| Silniki 629: Jednostka sterująca systemu CDI | |
| Silniki 642.820: | |
| Jednostka sterująca systemu CDI | |
| Przekaźnik pompy paliwa | |
| Silniki 642 z wyjątkiem 642.820: | |
| Jednostka sterująca systemu CDI | |
| Przekaźnik pompy paliwa (od 2009) | |
| Rozrusznik (do 2008 r.) | |
| 164.195 (ML 450 Hybrid): Złącze wtykowe wiązki przewodów w kabinie pasażerskiej i silnika | |
| Silniki 113: Ekranowany el. zacisk 15 obwodów | |
| 106 | Nieużywany |
| 107 | 40A Silniki 156, 272 i 273: Elektryczna pompa powietrza |
| 164.195 (ML 450 Hybrid): Złącze wtykowe silnik/komora silnika | |
| 108 | Agregat sprężarkowy AIRmatic 40A |
| 109 | Jednostka sterująca ESP 25A |
| 164.195 (ML 450 Hybrid): Jednostka sterująca hamulcem regeneracyjnym | |
| 110 | Syrena alarmowa 10A |
| 111 | 30A Moduł serwonapędu automatycznej skrzyni biegów dla systemu „DIRECT SELECT”. |
| 112 | 7,5A Przedni lewy reflektor |
| Reflektor przedni prawy | |
| 113 | 15A Lewy róg |
| Prawy róg | |
| 114 | 5A Przed 2008 r.: Nieużywane |
| Od 2009 r.: Jednostka sterująca SAM, przód | |
| Silniki 629: Jednostka sterująca systemu CDI | |
| 115 | Jednostka sterująca ESP 5A |
| 164.195 (ML 450 Hybrid): Jednostka sterująca hamulcem regeneracyjnym | |
| 116 | 7,5A Elektryczny moduł sterujący VGS |
| 164.195 (ML 450 Hybrid): Jednostka sterująca całkowicie zintegrowanego układu sterowania skrzynią biegów, hybryda | |
| 117 | Jednostka sterująca Distronic 7,5A |
| 118 | 5A Silniki 156, 272, 273: Jednostka sterująca ME |
| Silniki 629, 642: Jednostka sterująca systemu CDI | |
| 119 | 5A Silniki 642.820: Jednostka sterująca systemu CDI |
| 120 | 10A Silniki 156, 272, 273: |
| Jednostka sterująca ME | |
| Zacisk 87 przekaźnika obwodu, silnik | |
| Silniki 113: Jednostka sterująca ME | |
| Silniki 629: Jednostka sterująca systemu CDI | |
| Silniki 629, 642: Zacisk 87 przekaźnika obwodu elektrycznego, silnik | |
| 121 | 20A Grzejnik STH |
| 164.195 (ML 450 Hybrid): Skrzynka przekaźników i bezpieczników 2 komora silnika | |
| 122 | 25A Silniki 156, 272, 273, 629, 642: Rozrusznik |
| Silniki 113, 272, 273: Jednostka sterująca ME | |
| 123 | 20A Silniki 642: Czujnik kondensacji filtra paliwa z elementem grzejnym |
| Silniki 629, 642 od 1.9.08: Czujnik kondensacji filtra paliwa z elementem grzejnym | |
| 124 | 7,5A Model 164.120/122/822/825 od 1.6.09; 164.121/124/125/824: Elektrohydrauliczne wspomaganie kierownicy |
| 164,195 (hybrydowy ML 450): | |
| Elektrohydrauliczne wspomaganie kierownicy | |
| Elektryczna jednostka sterująca sprężarki klimatyzacji | |
| 125 | 7,5A 164.195 (ML 450 Hybrid): Jednostka sterująca elektroniką mocy |
| Przekaźnik | |
| A | Przekaźnik trybu wycieraczek 1/2 |
| B | Przekaźnik włączania/wyłączania wycieraczek |
| C | Silniki 642: Dodatkowa pompa obiegowa do chłodzenia oleju w skrzyni biegów |
| Silniki 156: Przekaźnik pompy obiegowej płynu chłodzącego | |
| D | Zacisk 87 przekaźnika obwodu, silnik |
| mi | Przekaźnik pompy powietrza |
| F | Przekaźnik klaksonu |
| G | Przekaźnik sprężarki zawieszenia pneumatycznego |
| H | Zacisk przekaźnika 15 |
| I | Przekaźnik rozrusznika |

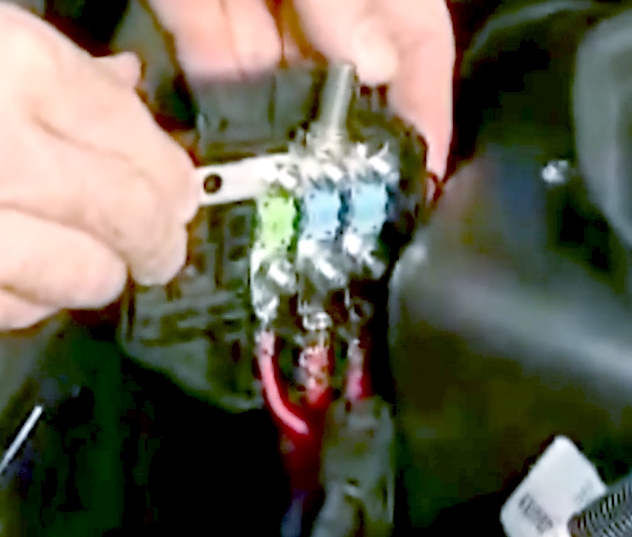

Skrzynka bezpieczników zasilania
Znajduje się za skrzynką bezpieczników i przekaźników, za ladą.
Schemat
Opis
- 4 – Nieużywany
- 5 – 40A 164.195 (ML 450 Hybrid): Jednostka sterująca układu hamulca regeneracyjnego
- 6 – 40A Jednostka sterująca ESP, 80A – 164.195 (ML 450 Hybrid): Elektrohydrauliczne wspomaganie kierownicy
- 7 – 100A Wentylator ssący silnika i klimatyzatora ze zintegrowanym regulatorem
- 8 – 150 A Przed 2008 r.: Skrzynka bezpieczników i przekaźników w komorze silnika, 100 A Od 2009 r.: Skrzynka bezpieczników i przekaźników w komorze silnika
Przedział pasażerski

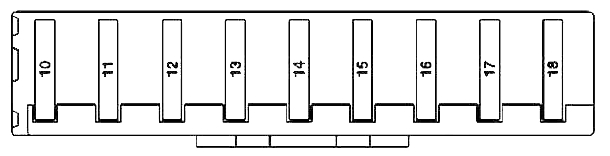

Pudełko w panelu

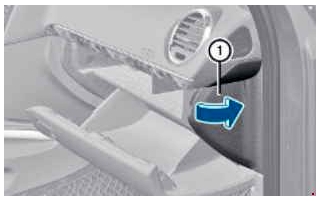

Znajduje się po prawej stronie deski rozdzielczej, za osłoną ochronną.
Schemat
Przeznaczenie
| 10 | 10A Elektroniczny sterownik wentylatora wzmacniacza |
| 11 | 5A Zestaw wskaźników |
| 12 | 15A Panel sterowania KLA (luksusowy system automatycznej klimatyzacji) |
| Panel sterowania KLA (luksusowy system automatycznej klimatyzacji) | |
| 13 | 5A Moduł elektroniczny kolumny kierownicy |
| Panel sterowania górnego bloku | |
| 14 | Jednostka sterująca EZS 7,5A |
| 15 | 5A Kompas elektroniczny |
| jednostka sterująca interfejsem multimedialnym | |
| 16 | Nieużywany |
| 17 | Nieużywany |
| 18 | Nieużywany |

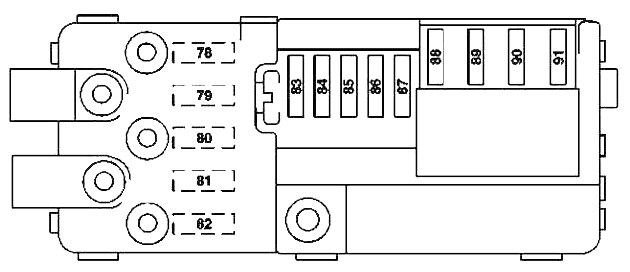

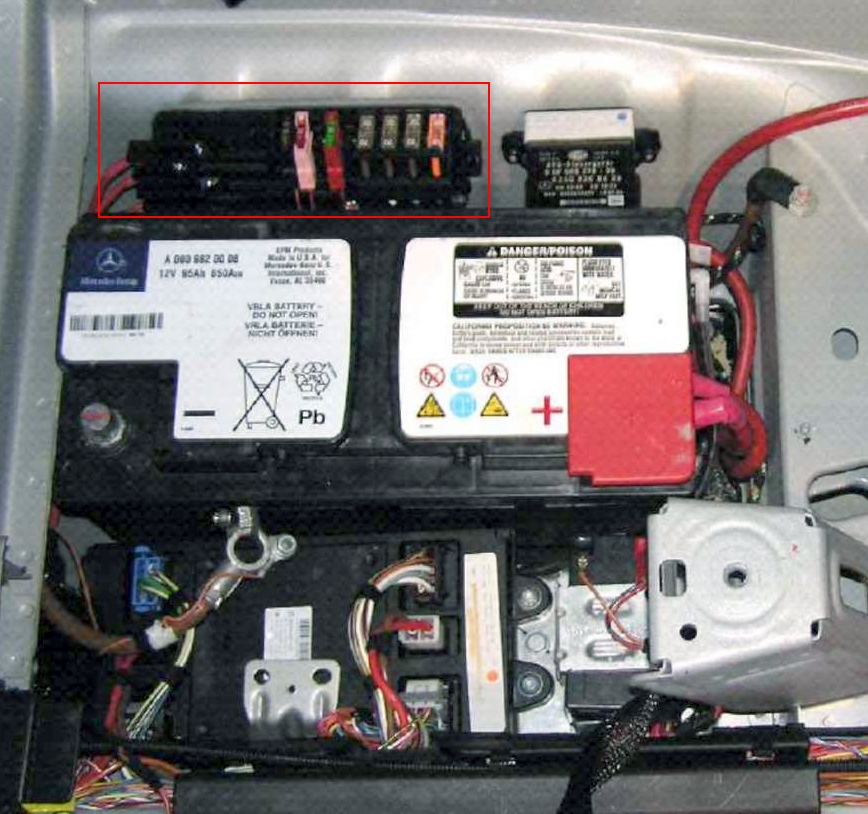

Pudełko obok akumulatora
Pod siedzeniem pasażera po prawej stronie obok akumulatora zamontowana jest kolejna skrzynka bezpieczników.
Schemat
Oznaczenie
| 78 | 100A Przed 30.6.09: Dodatkowa grzałka PTC |
| 150A Przed 2008 r., od 1.7.09: Dodatkowa grzałka PTC | |
| 79 | Jednostka sterująca 60A SAM, tył |
| 80 | Jednostka sterująca 60A SAM, tył |
| 81 | 40A Silniki 642.820: Przekaźnik zasilania AdBlue® |
| 150A Od 1.7.09: Skrzynka bezpieczników i przekaźników w komorze silnika (z wyjątkiem silników 642.820) | |
| 164.195 (ML 450 Hybrid): Przekaźnik pompy próżniowej (+) | |
| Przed 2008 rokiem: Nieużywane | |
| 82 | Skrzynka bezpieczników i przekaźników 100A w bagażniku |
| 83 | 5A Jednostka kontroli wagi pasażera (USA) |
| 84 | Jednostka sterująca SRS 10A |
| 85 | 25 A Od 2009 r.: Jednostka sterująca konwertera DC/AC (blok żeński 115 V) |
| 30A Przed 2008 rokiem: Moduł serwonapędu do automatycznej skrzyni biegów dla systemu „DIRECT SELECT”. | |
| 86 | Skrzynka bezpieczników na panelu przednim 30A |
| 87 | 30A Jednostka sterująca skrzynki rozdzielczej |
| 15A 164.195 (ML 450 Hybrid): Przekaźnik i skrzynka bezpieczników 2 komora silnika | |
| 88 | Jednostka sterująca SAM 70A, przód |
| 89 | Jednostka sterująca SAM 70A, przód |
| 90 | Jednostka sterująca SAM 70A, przód |
| 91 | 40A Od 2009 r.: Jednostka recyrkulacji powietrza systemu grzewczego |
| Przed 2008 rokiem: Sterownik wentylatora |
Bagażnik
Skrzynka bezpieczników i przekaźników
W bagażniku po prawej stronie za tapicerką znajduje się skrzynka z bezpiecznikami i przekaźnikami.

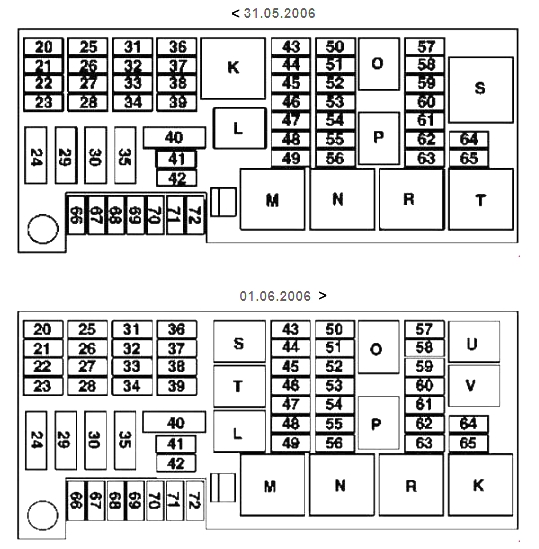

Schemat
Przeznaczenie
| 20 | 5A Przed 2008 rokiem: Moduł anteny dachowej |
| Od 2009 roku: Filtr przeciwzakłóceniowy anteny radiowej | |
| Od 2009: Jednostka sterująca grupą mikrofonów (Japonia) | |
| 21 | Jednostka sterująca 5A HBF |
| 22 | 5A Jednostka sterująca PTS (asystent parkowania) |
| Jednostka odbiorcza do zdalnego sterowania radiowego nagrzewnicą postojową STH | |
| 23 | Odtwarzacz DVD 10A |
| Tylna jednostka sterująca dźwiękiem | |
| Złącze elektryczne obwodów telefonu komórkowego (Japonia) | |
| Kompensator sieci GSM 1800 | |
| Moduł Bluetooth | |
| Jednostka sterująca UHI (uniwersalny interfejs telefonu komórkowego) | |
| 24 | 40A Napinacz przedniego prawego pasa bezpieczeństwa |
| 25 | 15A Jednostka sterująca i wyświetlacz COMAND |
| 26 | 25A Sterownik przednich prawych drzwi |
| 27 | 30A Jednostka sterująca regulacją siedzenia z funkcją pamięci, pasażer z przodu |
| 28 | 30A Jednostka sterująca regulacją siedzenia kierowcy z |
| pamięć | |
| 29 | 40A Napinacz przedniego lewego recesywnego pasa bezpieczeństwa |
| 30 | 40A Od 2009 r.: Jednostka sterująca tylnej kanapy |
| Silniki 156: | |
| Lewy sterownik pompy paliwa | |
| Prawy sterownik pompy paliwa | |
| 164.195 (ML 450 Hybrid): Zacisk 30, zakończenie kabla elektrycznego, jednostka sterująca pompy paliwa | |
| 31 | 10A Jednostka sterująca ogrzewaniem, wentylacją siedzeń i podgrzewaną kierownicą |
| 32 | Jednostka sterująca AIRMATIC 15A |
| 33 | 25A Jednostka sterująca systemu Keyless-Go |
| 34 | 25A Sterownik przednich lewych drzwi |
| 35 | Wzmacniacz głośnikowy 30A |
| Od 2009: Wzmacniacz subwoofera | |
| 36 | 10A Jednostka sterująca systemem połączeń alarmowych |
| 37 | 5A Moduł zasilania kamery cofania (Japonia) |
| Jednostka sterująca kamerą cofania (Japonia) | |
| 38 | Tuner telewizji cyfrowej 10A |
| Przed 2008 r.: Jednostka sterująca interfejsu audio (Japonia) | |
| Od 2009: Łączony tuner telewizyjny (analogowy/cyfrowy) (Japonia) | |
| 164.195 (ML 450 Hybrid): Moduł akumulatora HV | |
| 39 | Jednostka sterująca 7,5A RDK (system monitorowania ciśnienia w oponach) |
| Przed 2008 r.: Jednostka sterująca SDAR (USA) | |
| Od 2009 r.: Jednostka sterująca tunera wysokiej rozdzielczości | |
| Od 2009 r.: Jednostka sterująca nadawaniem dźwięku cyfrowego | |
| Od 2009: Odłączane połączenie zewnętrznej części systemu nawigacji (Korea Południowa) | |
| 40 | 40A Przed rokiem 2008: Moduł sterujący zamykaniem klapy tylnej |
| 30A Od 2009 r.: Jednostka sterująca zamykaniem tylnej klapy | |
| 41 | Sufitowy panel sterowania 25A |
| 42 | 25A Przed 2008 rokiem: silnik SHD |
| Od 2009: Panel sterowania montowany na suficie | |
| 43 | 20A Od 2009 r.; silniki 272, 273: Jednostka sterująca pompą paliwa |
| Przed 31.05.2006: Silnik wycieraczek tylnej klapy | |
| Od 01.06.2006: Nieużywany | |
| 44 | 20A Przed 31.05.2006: Gniazdo drugiego rzędu siedzeń, lewe |
| Do 31.05.2006: Gniazdo zasilania w drugim rzędzie po prawej stronie | |
| Od 01.06.2006: Nieużywany | |
| Od 2009 r.: Przednie gniazdo wewnętrzne (USA) | |
| Od 2009 roku: gniazdo 115V | |
| 45 | 20A Gniazdo w bagażniku |
| Przed 2008 r.: Gniazdo z przodu sedana | |
| Od 2009 r.: Gniazdo zasilania w drugim rzędzie po prawej stronie | |
| 46 | Zapalniczka 15A, przednia |
| 47 | 10A 164.195 (ML 450 Hybrid): Pompa płynu chłodzącego akumulator wysokiego napięcia |
| Od 2009: Oświetlenie drzwiowe | |
| 48 | 5A Od 2009 r.: Jednostka sterująca blokadą tylnego mechanizmu różnicowego |
| Od 2009; silniki 642.820: Przekaźnik zasilania AdBlue | |
| Od 1.7.09; dla 164.195, 164.1 z silnikiem 272 i 164.8 z silnikiem 642 lub 273: Pirotechniczny element rozłączający | |
| 49 | 30A Ogrzewana tylna szyba |
| 50 | 10A Przed 31.05.2006: Silnik wycieraczek tylnej klapy |
| 15A Od 01.06.2006: Silnik wycieraczek tylnej klapy | |
| 51 | 5A Zawór odcinający pochłaniacz węgla |
| 52 | 5A Przed 31.05.09: Dwustronny napinacz przedniego lewego pasa bezpieczeństwa |
| Przed 31.05.09: Odwracalny napinacz przedniego prawego pasa bezpieczeństwa | |
| Od 2009 r.: Jednostka sterująca blokadą tylnego mechanizmu różnicowego | |
| 53 | Jednostka sterująca AIRMATIC 5A |
| Silniki 156: | |
| Lewy sterownik pompy paliwa | |
| Prawy sterownik pompy paliwa | |
| Silniki 272, 273: Jednostka sterująca pompą paliwa | |
| Od 2009 r.: Jednostka sterująca skrzyni rozdzielczej | |
| 54 | 5A Jednostka sterująca zasięgiem reflektorów (od 01.06.2006) |
| Jednostka sterująca SAM, przód | |
| 55 | Zestaw wskaźników 7,5A |
| Obrotowy przełącznik oświetlenia zewnętrznego | |
| 56 | 5A Przed 31.05.2006: Złącze diagnostyczne |
| Silniki 642.820: Jednostka sterująca AdBlue® | |
| 164.195 (ML 450 Hybrid): Jednostka sterująca pompą paliwa | |
| 57 | 20A Przed 2008 rokiem: Pompa paliwa z czujnikiem poziomu paliwa |
| Pompa paliwa (z wyjątkiem silnika 156) | |
| 58 | Gniazdo diagnostyczne 7,5A |
| Centralna jednostka sterująca interfejsem | |
| 59 | 7,5A Od 2009 r.: Cewka elektromagnetyczna zagłówka NECK-PRO z tyłu siedzenia kierowcy |
| Od 2009 r.: Cewka elektromagnetyczna zagłówka NECK-PRO w oparciu prawego przedniego siedzenia | |
| 60 | 5A Oświetlenie schowka podręcznego z mikroprzełącznikiem |
| Skrzynka bezpieczników i przekaźników w komorze silnika | |
| Tylna jednostka sterująca SAM | |
| Złącze elektryczne Łańcuch do telefonu komórkowego | |
| Odłączane złącze zasilania VICS+ETC (Japonia) | |
| Pompka powietrza do siedzenia wielokonturowego (od 2009) | |
| Odłączane połączenie zewnętrznej części systemu nawigacji (Korea Południowa) | |
| Monitorowanie martwego pola wtyczka elektryczna wnętrze/tylny zderzak (stan na 1.8.10) | |
| Jednostka sterująca systemem połączeń alarmowych (USA) | |
| 61 | 10A Przed 2008 rokiem: |
| Jednostka sterująca biernego systemu bezpieczeństwa | |
| Listwa stykowa siedzenia, przednia prawa | |
| 7,5A Od 2009 r.: | |
| Jednostka sterująca biernego systemu bezpieczeństwa | |
| Listwa stykowa siedzenia, przednia prawa | |
| 62 | 30A Przełącznik regulacji siedzenia pasażera |
| 63 | 30A Jednostka sterująca regulacją odcinka lędźwiowego kierowcy |
| Sterownik regulacji podparcia lędźwiowego pasażera z przodu | |
| Przełącznik regulacji fotela kierowcy | |
| 64 | Nieużywany |
| 65 | Nieużywany |
| 66 | 30A Od 2009 r.: Pompa powietrza do siedzenia wielokonturowego |
| 67 | 25A Silnik wentylatora klimatyzacji tylnej |
| 68 | 25A Przed 2008 r.: Element grzewczy poduszki siedzenia drugiego rzędu, lewy |
| Przed 2008 rokiem: Element grzewczy prawego siedzenia drugiego rzędu | |
| Od 2009 r.: Jednostka sterująca ogrzewaniem, wentylacją siedzeń i podgrzewaną kierownicą | |
| 69 | 30A Od 2009 r.: Jednostka sterująca blokadą tylnego mechanizmu różnicowego |
| 70 | Złącze dyszla 20A AHV, 13-pinowe (od 2009) |
| Złącze dyszla AHV, 7-pinowe | |
| Złącze dyszla 15A AHV, 13-pinowe (do 2008 r.) | |
| 71 | 30A Złącze wtykowe Elektryczne sterowanie hamulcem |
| 72 | Złącze dyszla 15A AHV, 13-pinowe |
| Przekaźnik | |
| K | Do 31.05.2006: Zacisk 15R Przekaźnik gniazdowy, opóźnienie wyłączenia |
| Od 01.06.2006: Regulacja siedzenia Terminal 15R | |
| Od 2009 r.: Przekaźnik obwodu zacisku gniazda 15R (opóźnienie wyłączenia) (F4kK) (zasilanie elektrycznej regulacji siedzenia) | |
| L | Zacisk przekaźnika 30X |
| M | Przekaźnik podgrzewanej szyby tylnej |
| N | Przekaźnik el. zacisk 15 obwodów |
| O | Przekaźnik pompy paliwa |
| P | Przekaźnik tylnej wycieraczki |
| R | Zacisk przekaźnika 15R |
| S | Rezerwa 1 (przekaźnik przełączny) (zasilanie z gniazda przedniego) |
| T | Od 01.06.2006: Gniazdo Terminal 30 w drugim rzędzie siedzeń i bagażnik |
| Od 2009: Rezerwa 2 (przekaźnik NC) (zasilanie gniazdek środkowych i tylnych) | |
| U | Od 01.06.2006: Przekaźnik el. obwody zacisku 30 (przyczepa) |
| V | Od 01.06.2006: Przekaźnik rezerwowy 2 |
Za działanie zapalniczki odpowiada bezpiecznik nr 46 przy 15A.
Skrzynka bezpieczników AdBlue
W pobliżu układu AdBlue znajduje się kolejna skrzynka bezpieczników odpowiedzialna za jego działanie.
Schemat
Oznaczenie
- A – 15A Jednostka sterująca AdBlue®
- B – 20A Jednostka sterująca AdBlue®
- C – Jednostka sterująca AdBlue® 7,5A
- D – Nieużywany
Znalazłeś błąd lub masz coś do dodania – napisz w komentarzach.
