Mercedes-Benz GLK X204 to seria luksusowych kompaktowych crossoverów, które produkowane były w latach 2008, 2009, 2010, 2011, 2012, 2103, 2014, 2015 w różnych modyfikacjach GLK 200, GLK 220 CDI, GLK 250, GLK 280, GLK 320, GLK 350 4MATIC. W tym artykule znajdziesz opis bezpieczników i przekaźników Mercedes x204 wraz ze schematami skrzynek i ich lokalizacją. Wybierz bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego.
Contents
Komora silnika
Skrzynka bezpieczników i przekaźników

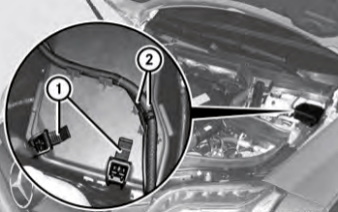

Główna skrzynka z bezpiecznikami i przekaźnikami znajduje się pod maską po lewej stronie i jest zamknięta pokrywą ochronną.
Aby uzyskać dostęp należy wcisnąć zatrzaski pod numerami (1) i wyjąć przewody elektryczne (2). Samo pudełko będzie wyglądać mniej więcej tak.

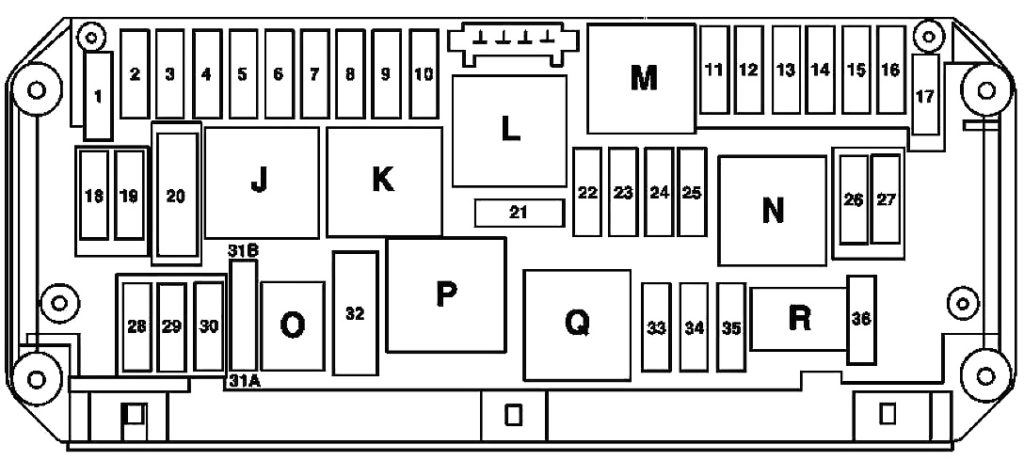

Schemat
Opis
| F1 | Jednostka sterująca ESP 25A (N30/4) |
| F2 | 30A Sterownik przednich lewych drzwi (N69/1) |
| F3 | 30A Obowiązuje do 31.3.10: |
| Sterownik prawych drzwi przednich (N69/2) | |
| F4 | 7.5A Obowiązuje dla pojazdów z silnikami 271, 272 do 31.8.08: |
| Jednostka sterująca pompy paliwa (N118) | |
| Obowiązuje dla pojazdów z silnikiem 156: | |
| Sterownik pompy paliwa lewy (N118/3) | |
| Prawy sterownik pompy paliwa (N118/4) | |
| Obowiązuje dla pojazdów z kodem silnika 642 (U41) Filtr paliwa z oddzielaczem wody i pakietem serwisowym układu smarowania, silnik 651: | |
| Czujnik kondensacji filtra paliwa z elementem grzewczym (B76/1) | |
| 20A Jednostka sterująca reflektorami (N71/1) | |
| 7.5A Obowiązuje dla pojazdów z silnikiem 651 do 31.5.10 lub silnikiem 646 z kodem (71o) Dodatkowa instalacja podgrzewanego filtra paliwa: | |
| Sterownik czujnika kondensacji filtra paliwa z elementem grzejnym (N33/7) | |
| F5 | Jednostka sterująca SAM 7,5A z modułem bezpieczników i przekaźników z tyłu (N10/2) |
| Obowiązuje dla pojazdów z silnikiem 156 z kodem (P98) Black Series od 1.7.11: | |
| Przekaźnik obwodu płynu chłodzącego tylną oś (K36/3) | |
| Rzeczywiście, począwszy od 1.12.09: | |
| Przełącznik światła zewnętrznego (S1) | |
| F6 | 10A W pojazdach z silnikiem Diesla: |
| Jednostka sterująca CDI (N3/9) | |
| Dla pojazdów z silnikiem benzynowym: | |
| Jednostka sterująca ME (N3/10) | |
| F7 | 20A Podłączone poprzez zacisk rozrusznika 50, przekaźnik (N10/1kM): |
| Rozrusznik (M1) | |
| F8 | 7,5A Jednostka sterująca systemu zabezpieczeń pasażerów (N2/10) |
| F9 | Gniazdo 15A w schowku podręcznym (X58/31) |
| F10 | 30A Dotyczy typu 204.9: |
| Silnik wycieraczek (M6/1) | |
| F11 | 7,5A Dotyczy pojazdów z kodem (523) Moduł audio MB Audio 20 lub kod (510), Audio 20 włącznie. Zmieniarka CD lub kod (525) Moduł audio Mb Audio 50 APS lub kod (511) Audio 50 aPs w tym. Zmieniarka DVD lub kod (527) COMAND APS z pojedynczym napędem DVD (z funkcją nawigacji) lub kodem (512) COMAND APS w komplecie. Zmieniarka DVD lub od 1.6.09 na kod (528) COMAND zaw. Zmieniacz DVD: |
| Wyświetlacz audio/COMAND (A40/8) | |
| Panel sterowania audio/COMAND (A40/9) | |
| Obowiązuje dla pojazdów z kodem (509), moduł nawigacji: | |
| Uchwyt modułu nawigacyjnego (A2/30-1) | |
| F12 | Panel sterowania klimatyzacją 7,5 A (N22/7) |
| Obowiązuje dla pojazdów typu 204.0/2, do 28.2.11, typu 204.9: | |
| Panel sterowania górnego bloku (N72/1) | |
| F13 | 7,5A Jednostka sterująca modułu elektronicznego kolumny kierownicy (N80) |
| Obowiązuje od 1.3.11 w pojazdach z kodem (238) Aktywny asystent utrzymania pasa ruchu, kod (476) Automatyczne rozpoznawanie pasa ruchu, kod (513) Ostrzeżenie o przekroczeniu prędkości lub kod (608) Adaptacyjny układ kierowniczy światło odległe: | |
| Aparat wielofunkcyjny (A40/11) | |
| F14 | Jednostka sterująca ESP 7,5A (N30/4) |
| F15 | 7,5A Jednostka sterująca systemu zabezpieczeń pasażerów (N2/10) |
| F 16 | 5A Obowiązuje dla typu pojazdu 204.0/2 do 31.5.09: |
| Gniazdo diagnostyczne (X11/4) | |
| 5A Dotyczy pojazdów ze skrzynią biegów 722: | |
| Jednostka sterująca elektroniki dźwigni zmiany biegów (N15/5) | |
| F17 | 30A Obowiązuje dla kodu (413) Panoramiczny szklany dach z dachem przesuwno-uchylnym: |
| Moduł sterujący panoramicznym dachem (A98) | |
| 30A Dotyczy pojazdu typu 204.0/2/3 z kodem (414) Elektrycznie przesuwany/uchylny szklany dach: | |
| Jednostka sterująca podwieszanej skrzynki sterującej (N70) | |
| F18 | 7,5A Obowiązuje dla typu pojazdu 204.0/2 od 1.3.11, typu 204.3: |
| Górna jednostka sterująca skrzynki sterującej (N72/1) | |
| Obowiązuje dla pojazdów typu 204.0/2, do 28.2.11, typu 204.9: | |
| Zakończenie przewodu dodatniego magistrali danych LIN klimatyzacji tablicy rozdzielczej (Z68/2) | |
| Złącze elektryczne wnętrza pojazdu i wiązka przewodów światła tylnego (X18) | |
| F19 | 20A Jednostka sterująca elektryczną blokadą kierownicy (N26/5) |
| Elektroniczna jednostka sterująca stacyjką (N73) | |
| F20 | Jednostka sterująca ESP 40A (N30/4) |
| F21 | 7.5A Obowiązuje dla pojazdów typu 204.0/2 do 28.2.11, typu 204.9 do 31.5.11: |
| Czujnik sygnału hamulca (S9/1) | |
| Przełącznik oświetlenia schowka podręcznego (S17/9) | |
| Obowiązuje dla pojazdów z kodem (U18), automatycznym wykrywaniem fotelika dziecięcego (AKSE): | |
| Rozpoznawanie zajętości fotela i przedniego fotela pasażera AKSE (B48) | |
| Obowiązuje dla kodu pojazdu (498), wersja japońska: | |
| Przygotowanie bezpiecznika elektrycznego do montażu systemu elektronicznego poboru opłat (F34/5) | |
| F22 | 15A Silnik wentylatora silnika spalinowego i zintegrowana klimatyzacja (M4/7) |
| Złącze elektryczne wiązki przewodów w kabinie pasażerskiej i silnika (X26) | |
| F23 | 20A Złącze elektryczne kabiny pasażerskiej i wiązki przewodów silnika (X26) |
| W pojazdach z silnikiem Diesla: | |
| Jednostka sterująca SAM z modułem bezpieczników i przekaźników z tyłu (N10/2) | |
| Złącze elektryczne wiązki przewodów w kabinie pasażerskiej i silnika (X26) | |
| F24 | 15A Złącze elektryczne kabiny pasażerskiej i wiązki przewodów silnika (X26) |
| Obowiązuje dla pojazdów z silnikiem 642: | |
| Siłownik żaluzji grzejnika (Y84) | |
| Obowiązuje dla pojazdów z silnikiem 646: | |
| Jednostka sterująca CDI (N3/9) | |
| F25 | 15A Obowiązuje dla pojazdów z silnikami 156, 271, 272, 274, 276: |
| Jednostka sterująca ME (N3/10) | |
| Obowiązuje dla pojazdów z silnikiem 651: | |
| Sonda lambda przed katalizatorem (G3/2) | |
| Obowiązuje od 1.6.10 dla typu 204.3 z silnikiem 651 i kodem (P84) Wersja sportowa: | |
| Jednostka sterująca generatora dźwięku układu wydechowego (N12) | |
| F26 | 20A Dotyczy pojazdów z kodem (523) MB Audio 20 lub kodem (510) Audio 20 włącznie. Zmieniacz płyt CD: |
| Moduł audio (A2) | |
| Obowiązuje dla pojazdów z kodem (525) MB Audio 50 APS lub kodem (511) Audio 50 APS w tym. Zmieniacz DVD: | |
| Moduł audio z systemem Auto-Pilot (A2/56) | |
| Dotyczy pojazdu o kodzie (527) COMAND APS z pojedynczym napędem DVD (z funkcją nawigacji) lub o kodzie (512) COMAND APS w zestawie. Zmieniarka DVD lub od 1.6.09 na kod (528) COMAND zaw. Zmieniacz DVD: | |
| Moduł sterujący COMAND (A40/3) | |
| F27 | 7,5A Elektroniczna jednostka sterująca stacyjki (N73) |
| W pojazdach z silnikiem Diesla: | |
| Jednostka sterująca CDI (N3/9) | |
| Dla pojazdów z silnikiem benzynowym: | |
| Jednostka sterująca ME (N3/10) | |
| F28 | Zestaw wskaźników 7,5 A (A1) |
| F29 | 10A Reflektor przedni prawy (E2) |
| F30 | 10A Reflektor przedni lewy (E1) |
| Obowiązuje dla pojazdów z silnikiem 642: | |
| Złącze elektryczne wiązki przewodów w kabinie pasażerskiej i silnika (X26) | |
| F31A | 15A Przekaźnik klaksonu (N101 kO) aktywuje: |
| Lewy róg (H2) | |
| Prawy róg (H2/1) | |
| F31B | 15A Przekaźnik klaksonu (N101 kO) aktywuje: |
| Lewy róg (H2) | |
| Prawy róg (H2/1) | |
| F32 | 40A Obowiązuje dla pojazdów z silnikami 156, 271, 272: |
| Włączanie poprzez przekaźnik oczyszczania katalizatora (N10/1 kP): | |
| Elektryczna pompa powietrza (M33) | |
| F33 | 10A Dotyczy pojazdów ze skrzynią biegów 722.6: |
| Jednostka sterująca elektronicznego układu sterującego automatycznej skrzyni biegów (N15/3) | |
| Dotyczy pojazdów ze skrzynią biegów 722.9: | |
| Jednostka sterująca w pełni zintegrowanego układu sterowania automatyczną skrzynią biegów (Y3/8) | |
| F34 | 7,5A Dotyczy pojazdów z silnikami 274, 276: |
| Jednostka sterująca pompy paliwa (N118) | |
| Obowiązuje dla pojazdów z silnikami 271, 272, 651 od 1.6.09, silnikiem 642 od 1.12.09: | |
| Jednostka sterująca pompy paliwa (N118) | |
| F35 | Jednostka sterująca ESP 5A (N30/4) |
| F36 | 7,5A Dotyczy pojazdów z kodem (233) Distronic Plus: |
| Elektryczny moduł sterujący DISTRONIC (A89) | |
| Dotyczy pojazdów typu 204.902/982/984: | |
| Elektrohydrauliczne wspomaganie kierownicy (A91/1) | |
| Przekaźnik | |
| J | Zacisk przekaźnika 15 |
| K | Zacisk przekaźnika 15R |
| L | Rezerwa przekaźnika |
| M | Przekaźnik zacisku 50, rozrusznik |
| N | Przekaźnik zacisku 87, silnik |
| O | Przekaźnik klaksonu |
| P | Obowiązuje dla pojazdów z silnikiem 156, 272, 276: |
| Przekaźnik oczyszczania katalizatora | |
| Q | Obowiązuje dla kodu (B03) Funkcja „ECO Start-Stop”: |
| Przekaźnik silnika wentylatora chłodnicy oleju | |
| R | Przekaźnik zacisku 87, podwozie |
Za zapalniczkę w schowku odpowiada bezpiecznik nr 9 do 15A.
Skrzynka bezpieczników zasilania

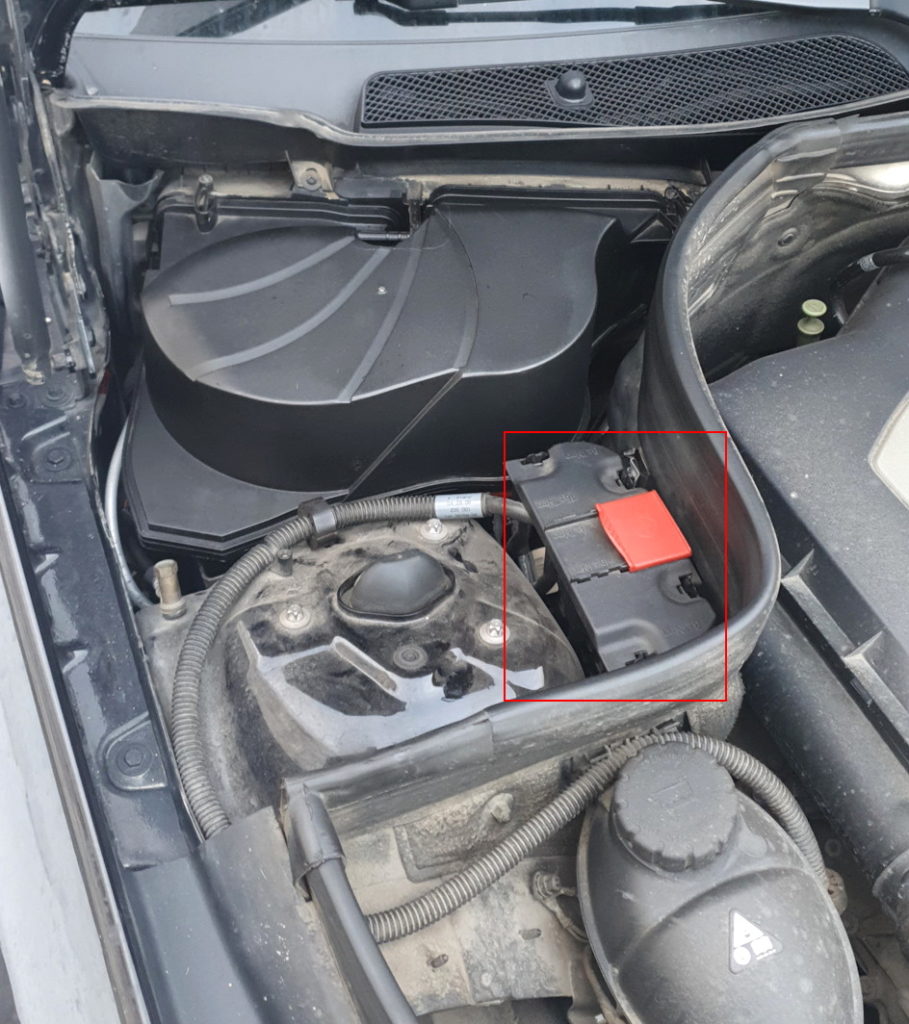

Po prawej stronie komory silnika, obok akumulatora, można zamontować skrzynkę bezpieczników mocy.

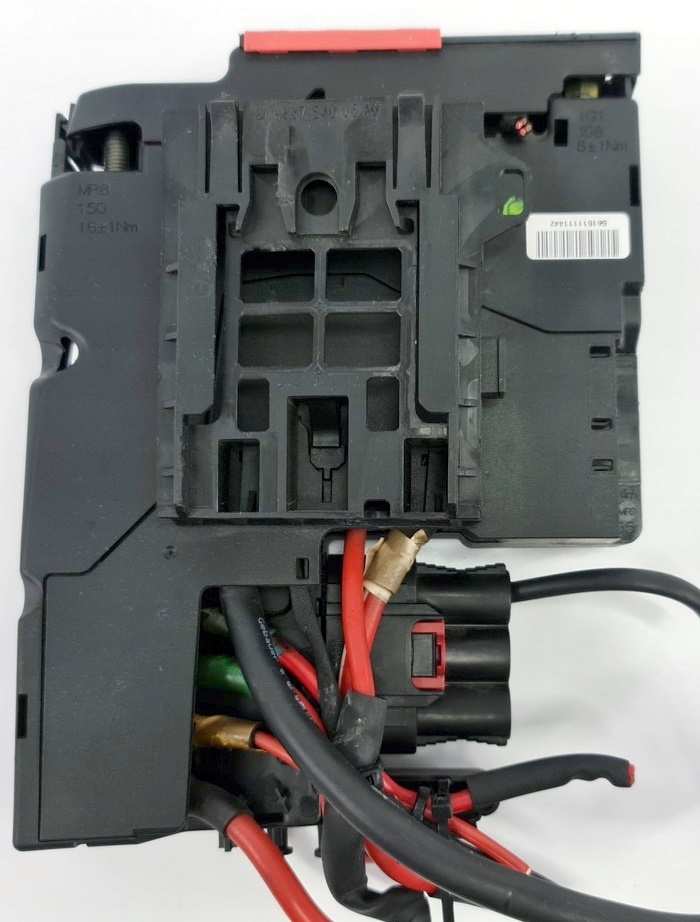

Zdjęcie poglądowe

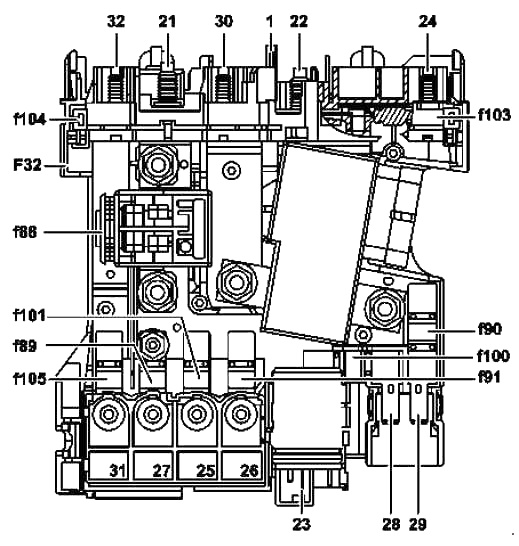

Typ 1
Schemat
Przeznaczenie
| F88 | Pirofuz: |
| Generator (G2), | |
| Rozrusznik (M1) | |
| F89 | 125A Przednia jednostka sterująca SAM z modułem bezpiecznikowym i przekaźnikowym (N10/1) |
| F90 | 40A Obowiązuje z wyjątkiem kodu (B03) „Funkcja ECO start-stop”: |
| Jednostka sterująca SAM z modułem bezpieczników i przekaźników z tyłu (N10/2) | |
| F91 | 80A Silnik wentylatora silnika spalinowego i zintegrowana klimatyzacja (M4/7) |
| F100 | Sterownik wentylatora 40A (A32n1) |
| F101 | 60A Dotyczy przodu akumulatora: |
| Przednia jednostka sterująca SAM z modułem bezpiecznikowym i przekaźnikowym (N10/1) | |
| Dotyczy silnika wysokoprężnego o kodzie (833) w wersji brytyjskiej: | |
| Uchwyt bezpiecznika, sterownik tylnych lewych drzwi (F64/1) | |
| Uchwyt bezpiecznika, sterownik tylnych prawych drzwi (F64/2) | |
| F103 | 150A W pojazdach z silnikiem Diesla: |
| Dodatkowa nagrzewnica elektryczna (R22/3) | |
| Dotyczy silnika benzynowego i kodu (833) „wersja brytyjska”: | |
| Uchwyt bezpiecznika, sterownik tylnych lewych drzwi (F64/1) | |
| Uchwyt bezpiecznika, sterownik tylnych prawych drzwi (F64/2) | |
| F104 | Skrzynka bezpieczników wewnętrznych 70 A (F34) |
| F105 | 100A Przednia jednostka sterująca SAM z modułem bezpiecznikowym i przekaźnikowym (N10/1) |
| F106 | Jednostka sterująca SAM 150A z modułem bezpieczników i przekaźników z tyłu (N10/2) |
| F107 | rezerwa |
| F108 | rezerwa |
| F109 | rezerwa |
| F110 | rezerwa |

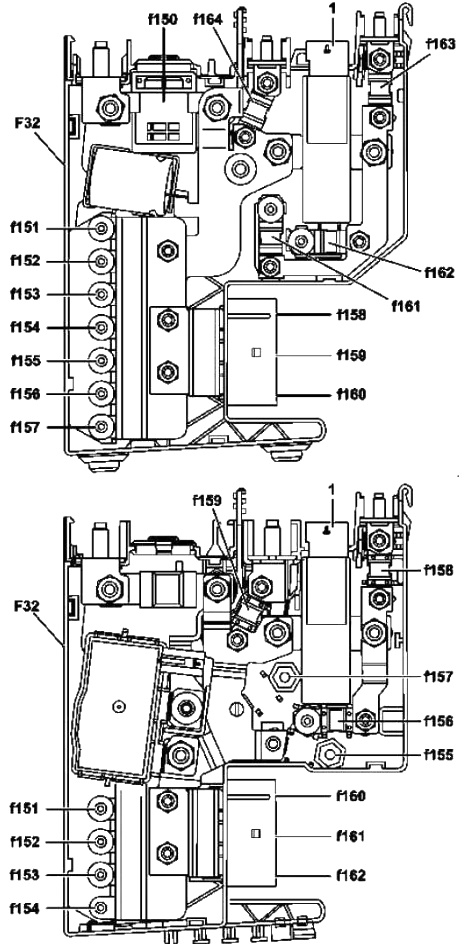

Typ 2
Schemat
Oznaczenie
| F150 | 400A Dotyczy pojazdów bez kodu (B03), funkcja „ECO Start-Stop”: |
| Pirofuz 88 (F32f88) | |
| 200A Dotyczy pojazdów z kodem (B03), funkcją „ECO Start-Stop”: | |
| Generator (G2) | |
| Rozrusznik (M1) | |
| F151 | 100A Silnik wentylatora silnika spalinowego i klimatyzator ze zintegrowaną regulacją (M4/7) |
| F152 | 150A Przednia skrzynka sterownicza SAM z modułem bezpieczników i przekaźników (N10/1) |
| F153 | Dotyczy pojazdów bez kodu (B03), funkcja „ECO Start-Stop”: |
| rezerwa | |
| 60A Dotyczy kodu pojazdu (B03) Funkcja ECO start-stop i położenie akumulatora z przodu: | |
| Przednia jednostka sterująca SAM z modułem bezpiecznikowym i przekaźnikowym (N10/1) | |
| F154 | 60A Dotyczy pojazdów bez kodu (B03) Funkcja „ECO Start-Stop” i położenie akumulatora z przodu: |
| Przednia jednostka sterująca SAM z modułem bezpiecznikowym i przekaźnikowym (N10/1) | |
| 150A Dotyczy pojazdów z silnikiem Diesla i kodem (B03) Funkcja „ECO start-stop”: | |
| Dodatkowa nagrzewnica elektryczna (R22/3) | |
| F155 | rezerwa |
| F156 | 150A Dotyczy pojazdów z silnikiem Diesla i bez kodu (B03) Funkcja „ECO start-stop”: |
| Dodatkowa nagrzewnica elektryczna (R22/3) | |
| 100A Dotyczy pojazdów z kodem (B03) Funkcja „ECO start-stop”: | |
| Przednia jednostka sterująca SAM z modułem bezpiecznikowym i przekaźnikowym (N10/1) | |
| F157 | 100A Dotyczy pojazdu typu 204.902/982/984 lub typu 204.987 od 1.7.10 do 31.5.11 z kodem (494) wersja USA lub kod (460) wersja kanadyjska): |
| Elektrohydrauliczne wspomaganie kierownicy (A91/1) | |
| Obowiązuje dla pojazdów typu 204.0/2/3 z silnikiem 274.9, typ 204.002, od 01.12.12, z silnikiem 651, ze skrzynią biegów 722.9, typ 204.002/202/302, od 01.12.12, z silnikiem, 651 ze skrzynią biegów 711.6, typ 204.9 (z wyjątkiem typu 204.902/982/984) i typ 204.987, od 1.7.10 do 31.5.11, z kodem (494) wersja USA lub kod (460 ) wersja kanadyjska: | |
| Jednostka sterująca elektrycznego wspomagania układu kierowniczego (N68) | |
| F158 | 50A Dotyczy pojazdów bez kodu (B03), funkcja „ECO Start-Stop”: |
| Sterownik wentylatora (A32n1) | |
| 150A Dotyczy kodu pojazdu (B03), funkcji „ECO Start-Stop”: | |
| Jednostka sterująca SAM z modułem bezpieczników i przekaźników z tyłu (N10/2) | |
| F159 | 50A Obowiązuje dla pojazdów z kodem (965) Podstawowe wyposażenie wypożyczonego sprzętu elektrycznego samochodu i bez kodu (B03) Funkcja „ECO Start-Stop”: |
| Wielofunkcyjna jednostka sterująca do pojazdu specjalnego (N26/9) | |
| 200A Dotyczy pojazdów z kodem (B03), funkcją „ECO Start-Stop”: | |
| Dodatkowy przekaźnik akumulatora (K57/2) | |
| F160 | 60A Obowiązuje dla typu pojazdu 204.0/2/3 od 1.6.12, bez kodu (B03) Funkcja „ECO Start-Stop”: |
| Wewnętrzna skrzynka bezpieczników (F34) | |
| 50A Dotyczy kodu pojazdu (B03), funkcji „ECO Start-Stop”: | |
| Sterownik wentylatora (A32n1) | |
| F161 | 100A Dotyczy pojazdów bez kodu (B03), funkcja „ECO Start-Stop”: |
| Przednia jednostka sterująca SAM z modułem bezpiecznikowym i przekaźnikowym (N10/1) | |
| 50A Obowiązuje dla pojazdów z kodem (965) Podstawowe wyposażenie wypożyczonego samochodu, wyposażenie elektryczne i kod (B03) Funkcja „ECO Start-Stop”: | |
| Wielofunkcyjna jednostka sterująca do pojazdu specjalnego (N26/9) | |
| F162 | Dotyczy pojazdów bez kodu (B03), funkcja „ECO Start-Stop”: |
| rezerwa | |
| 60A Dotyczy pojazdu typu 204.0/2/3 od 1.6.12 z kodem (B03) Funkcja „ECO Start-Stop”: | |
| Wewnętrzna skrzynka bezpieczników (F34) | |
| F163 | 150A Obowiązuje bez kodu (B03) „Funkcja ECO start-stop”: |
| Jednostka sterująca SAM z modułem bezpieczników i przekaźników z tyłu (N10/2) | |
| F164 | 80A Dotyczy pojazdów bez kodu (B03), funkcja „ECO Start-Stop”: |
| Jednostka sterująca SAM z modułem bezpieczników i przekaźników z tyłu (N10/2) |
Przedział pasażerski
Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej.

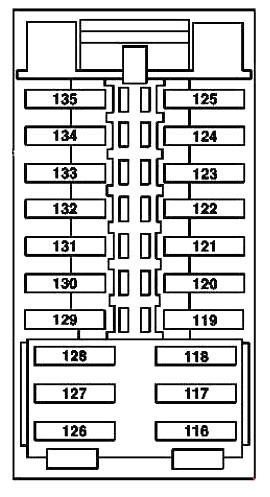

Schemat
Opis
| F116 | 30A Obowiązuje do 31.05.09 dla pojazdów z kodem (275) Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterko): |
| Jednostka sterująca siedzenia kierowcy (N32/1) | |
| F117 | 15A Obowiązuje do 31.05.09 dla pojazdów typu 204.0/2 z kodem (483) Pakiet ADVANCED AGILITY: |
| Jednostka sterująca adaptacyjnego układu tłumienia (N51 /5) | |
| F118 | rezerwa |
| F119 | 7.5A Obowiązuje do 31.05.09 dla pojazdów z kodem (581) Klimatyzacja komfortowa: |
| Silnik dmuchawy tylnej (M2/1) | |
| Obowiązuje do 1.6.12 w pojazdach z kodem (255) AMG Performance Media: | |
| Jednostka sterująca AMG Performance Media (N125/3) | |
| F120 | rezerwa |
| F121 | rezerwa |
| F122 | rezerwa |
| F123 | 10A Obowiązuje dla pojazdów typu 204.0/2/3 z kodem (443) Podgrzewana kierownica lub z kodem (476) Automatyczne rozpoznawanie pasa ruchu: |
| Jednostka sterująca modułu elektronicznego kolumny kierownicy (N80) | |
| F124 | rezerwa |
| F125 | rezerwa |
| F126 | 30A Obowiązuje do 31.05.09 dla pojazdów z kodem (242) Fotel pasażera przedniego regulowany elektrycznie z pamięcią: |
| Jednostka sterująca przedniego siedzenia pasażera (N32/2) | |
| F127 | rezerwa |
| F128 | rezerwa |
| F129 | 20A Obowiązuje do 31.05.09 dla pojazdów z silnikiem 156: |
| Przekaźnik silnika wentylatora chłodnicy oleju (K25) | |
| F130 | rezerwa |
| F131 | rezerwa |
| F132 | rezerwa |
| F133 | rezerwa |
| F134 | rezerwa |
| F135 | rezerwa |
Bagażnik
Skrzynka bezpieczników i przekaźników

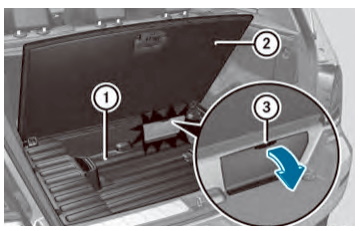

W bagażniku pod podłogą bagażnika oznaczoną (2) znajduje się główna skrzynka bezpieczników i przekaźników, przykryta pokrywą (3).

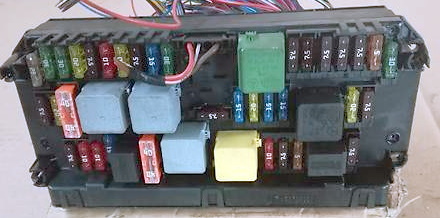

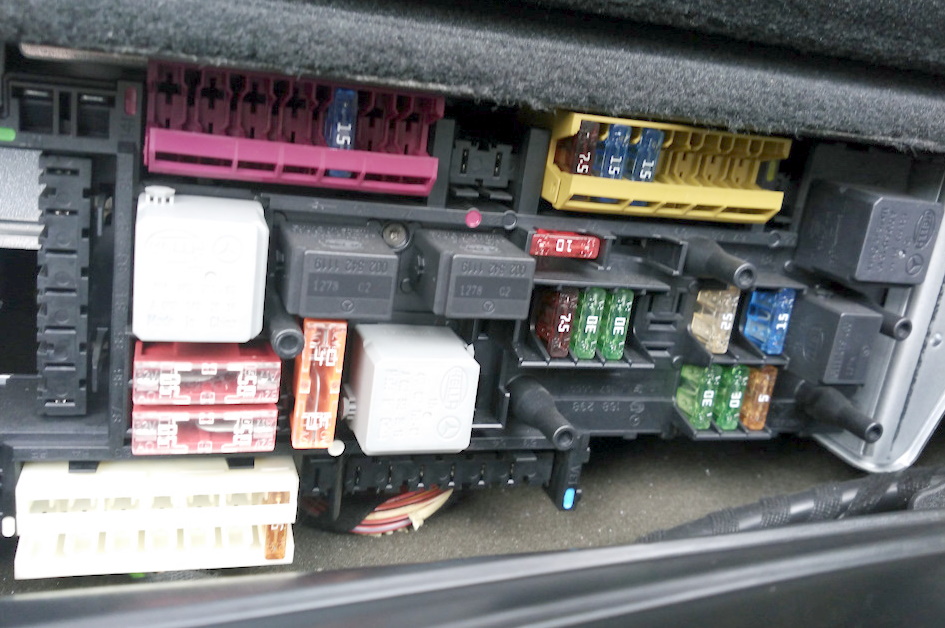

Zdjęcie

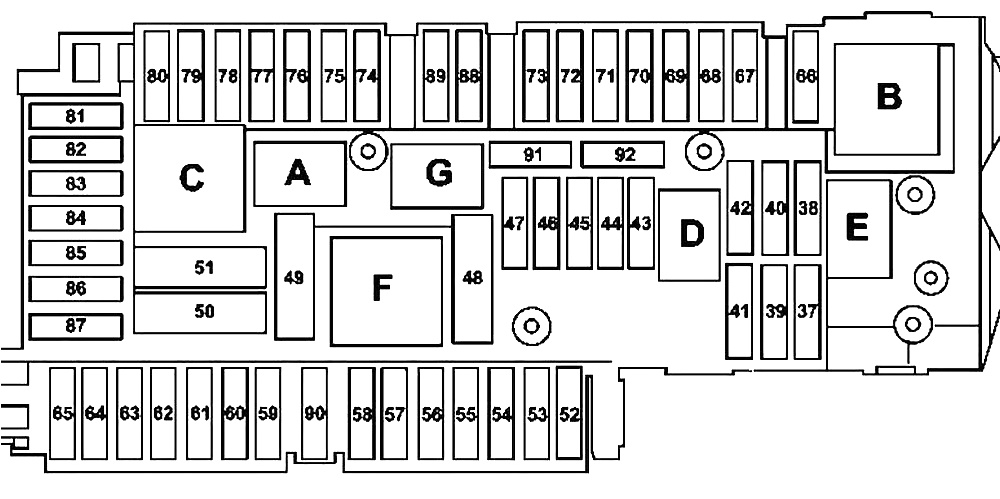

Schemat
Przeznaczenie
| F37 | 5A Obowiązuje z wyjątkiem typu 204.077/277/377: |
| Cewka elektromagnetyczna zagłówka fotela kierowcy NECK-PRO (Y24/12) | |
| Cewka elektromagnetyczna NECK-PRO, zagłówek przedniego siedzenia pasażera (Y24/13) | |
| F38 | 15A Dotyczy typu 204.2/9: |
| Aktywacja poprzez przekaźnik wycieraczek tylnej klapy (N10/2kE): | |
| Silnik wycieraczek tylnej klapy (M6/4) | |
| F39 | 30A Obowiązuje dla typu 204.0/2/9 z wyjątkiem pojazdów w Wielkiej Brytanii do 31.5.09 lub dla typu 204.0/2/9 od 1.6.09: |
| Sterownik lewych tylnych drzwi (N69/3) | |
| F40 | rezerwa |
| F41 | 30A Obowiązuje dla typu 204.0/2/9 do 31.3.10: |
| Sterownik prawych tylnych drzwi (N69/4) | |
| Obowiązuje od 1.4.10: | |
| Sterownik prawych drzwi przednich (N69/2) | |
| F42 | 25A Obowiązuje dla silnika benzynowego lub silnika 642 1/12/09 lub silnika 651 od 1/6/09: |
| Jednostka sterująca pompy paliwa (N118) | |
| 20A Obowiązuje dla silnika 646 lub silnika 642 od 30.11.09 lub silnika 651 od 31.05.09: | |
| Załącza się przekaźnik pompy paliwa (N10/2kD): | |
| Pompa paliwa (M3) | |
| F43 | 5A Obowiązuje od 1.6.09 dla kodu (581) „Automatyczny system klimatyzacji zapewniający najwyższy komfort”: |
| Silnik wentylatora tylnego (M2/1) | |
| F44 | 30A Dotyczy typu 204.0/3/9 z kodem (494) „wersja amerykańska” lub z kodem (460) „wersja kanadyjska” i bez kodu (275) „Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka)”: |
| Skrzynka przełączników regulacji przedniego prawego siedzenia (S23) | |
| Obowiązuje bez kodu (494) „Wersja dla USA” i bez kodu (460) „Wersja dla Kanady” i bez kodu (275) „Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka)”: | |
| Przełącznik częściowo elektrycznej regulacji przedniego siedzenia pasażera (S23/1) | |
| F45 | 30A Dotyczy typu 204.0/3/9 z kodem (494) „wersja amerykańska” lub z kodem (460) „wersja kanadyjska” i bez kodu (275) „Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka)”: |
| Blok przełączników regulacji przedniego lewego siedzenia (S22) | |
| Obowiązuje bez kodu (494) „Wersja dla USA” i bez kodu (460) „Wersja dla Kanady” i bez kodu (275) „Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka)”: | |
| Przełącznik częściowo elektrycznej regulacji fotela kierowcy (S22/1) | |
| F46 | 7,5A Dotyczy typu 204.0/2/9: |
| Wzmacniacz anteny FM na tylną szybę (A2/19) | |
| Dotyczy typu 204.3: | |
| Wzmacniacz antenowy FM 2 i DAB (A2/19) | |
| Obowiązuje do 31.5.10 dla kodu (551) „System alarmowy przed kradzieżą (EDW)” i od 1.6.10 dla kodu (551) „System alarmowy przed kradzieżą (EDW)” i bez kodu (494) „wersja amerykańska”: | |
| Syrena alarmowa (H3/1) | |
| Obowiązuje do 31.5.10 dla kodu (551) „System alarmowy przed kradzieżą (EDW)” i od 1.6.10 dla kodu (551) „System alarmowy przed kradzieżą (EDW)” i bez kodu (494) „wersja amerykańska”: | |
| Jednostka sterująca zabezpieczeniem wnętrza i zabezpieczeniem przed odholowaniem (N26/6) | |
| Dotyczy typu 204.2: | |
| Wzmacniacz antenowy 1 na tylną szybę (A2/71) | |
| W pojazdach typu 204.2 z kodem (498): wyposażenie dla Japonii: | |
| Wzmacniacz anteny FM na tylną szybę (A2/19) | |
| Wzmacniacz antenowy TV 1 i antena DAB pasmo III (A94/1) | |
| W pojazdach typu 204.2 z kodem (537): radio cyfrowe: | |
| Antena DAB na pasmo III (A95/2) | |
| Dotyczy kodu (498) (wersja japońska) i kodu (889) (Keyless Go): | |
| Wzmacniacz antenowy TV 2 i KEYLESS-GO (A94/2) (dla typu 204.0/3/9) | |
| Wzmacniacz antenowy KEYLESS-GO (A94/4) (dla typu 204.2) | |
| Dotyczy pojazdów z Keyless Go (kod 889): | |
| Wzmacniacz anteny FM na tylną szybę (A2/19) (dla typu 204.0/2/9) | |
| Wzmacniacz antenowy FM 2 i DAB (A2/19) (dla typu 204.3) | |
| F47 | rezerwa |
| F48 | rezerwa |
| F49 | 40A Załącza się przekaźnik ogrzewania tylnej szyby (N10/2kC): |
| Układ ogrzewania tylnej szyby (R1) | |
| F50 | 50A W pojazdach z kodem (299): System PRE-SAFE: |
| Napinacz przedniego prawego pasa bezpieczeństwa odwracalny (A76/1) | |
| F51 | 50A W pojazdach z kodem (299): System PRE-SAFE: |
| Dwustronny napinacz przedniego lewego pasa bezpieczeństwa (A76) | |
| F52 | rezerwa |
| F53 | 15A Obowiązuje do 31.05.09 dla kodu (550) „Hitch”: |
| Jednostka sterująca wykrywaniem przyczepy (N28/1) | |
| Obowiązuje do 1.6.09 dla kodu (550) „Zaczep holowniczy”: | |
| Jednostka sterująca wykrywaniem przyczepy (N28/1) | |
| F54 | 7.5A Obowiązuje do 31.05.09 dla kodu (550) „Zaczep”: |
| Jednostka sterująca wykrywaniem przyczepy (N28/1) | |
| 15A Obowiązuje do 1.6.09 dla kodu (550) „Hitch”: | |
| Jednostka sterująca wykrywaniem przyczepy (N28/1) | |
| 5A Obowiązuje dla typu 204.077/277/377 do 31.5.09: | |
| Grupa przełączników regulacji podparcia odcinka lędźwiowego i podpórek bocznych fotela kierowcy (S109/4) | |
| Grupa przełączników regulacji podparcia odcinka lędźwiowego i podpórek bocznych przedniego fotela pasażera (S109/5) | |
| Blok zaworowy AMG, siedzenie pasażera z przodu (Y109/3) | |
| Blok zaworów fotela kierowcy AMG (Y109/2) | |
| F55 | 5A Obowiązuje dla kodu (U42) „Układ oczyszczania spalin BlueTEC dla silników wysokoprężnych”: |
| Jednostka sterująca AdBlue® (N118/5) | |
| F56 | 15A Obowiązuje do 31.05.09 dla kodu (550) „Hitch”: |
| Jednostka sterująca wykrywaniem przyczepy (N28/1) | |
| Obowiązuje do 1.6.09 dla kodu (550) „Zaczep holowniczy”: | |
| Gniazdo przyczepy (X58) | |
| 5A Obowiązuje dla typu 204.077/277/377 do 31.5.09: | |
| Grupa przełączników regulacji podparcia odcinka lędźwiowego i podpórek bocznych fotela kierowcy (S109/4) | |
| Grupa przełączników regulacji podparcia odcinka lędźwiowego i podpórek bocznych przedniego fotela pasażera (S109/5) | |
| Blok zaworowy AMG, siedzenie pasażera z przodu (Y109/3) | |
| Blok zaworów fotela kierowcy AMG (Y109/2) | |
| F57 | 20A Obowiązuje do 31.05.09 dla kodu (550) „Zaczep”: |
| Jednostka sterująca wykrywaniem przyczepy (N28/1) | |
| Obowiązuje do 1.6.09 dla kodu (550) „Zaczep holowniczy”: | |
| Jednostka sterująca wykrywaniem przyczepy (N28/1) | |
| F58 | 20A Obowiązuje z kodem dyszla 550: |
| Jednostka sterująca wykrywaniem przyczepy (N28/1) | |
| F59 | 5A Obowiązuje dla pojazdów z kodem (220): PARKTRONIC lub kodem (230): wyłączne wspomaganie parkowania: |
| Jednostka sterująca wspomaganiem parkowania (N62) | |
| Obowiązuje dla pojazdów z kodem (233) Distronic Plus: | |
| Czujnik DISTRONIC (DTR) w przednim zderzaku, lewy (B29/2) | |
| Czujnik DISTRONIC (DTR) w przednim zderzaku po prawej stronie (B29/3) | |
| Obowiązuje dla pojazdów z czujnikiem martwego pola (kod 234): | |
| Inteligentny czujnik radarowy w tylnym zderzaku, lewy (B29/4) | |
| Inteligentny czujnik radarowy w prawym tylnym zderzaku (B29/5) | |
| F60 | 7.5A Dotyczy pojazdów z kodem (409) „Wielokonturowy fotel przedni lewy/prawy”: |
| Pompka powietrza do siedziska wielokonturowego (M40) | |
| F61 | 40A Dotyczy typu 204.2/9 z kodem (890) „Klapa tylna z EASY-PACK”: |
| Jednostka sterująca klapą tylną (N121/1) | |
| F62 | 30A Obowiązuje od 1.6.09 dla kodu (275) „Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka)”: |
| Jednostka sterująca siedzenia kierowcy (N32/1) | |
| F63 | 30A Obowiązuje od 1.6.09 dla kodu (242) „Przednie siedzenie pasażera z elektryczną regulacją i funkcją”: |
| Jednostka sterująca przedniego siedzenia pasażera (N32/2) | |
| F64 | 25A Dotyczy typu 204.0/9 z kodem (U80) „Gniazdo 115V w bagażniku”: |
| Jednostka sterująca przetwornicą AC/DC (N24/3) | |
| F65 | 15A Obowiązuje od 1.6.09 dla typu 204.0/2/3 z kodem (483) „Pakiet ADVANCED AGILITY”: |
| Jednostka sterująca adaptacyjnego układu tłumienia (N51 /5) | |
| Obowiązuje dla typu 204.9 z kodem (443) Podgrzewana kierownica lub kod (476) Automatyczne rozpoznawanie pasa ruchu: | |
| Jednostka sterująca modułu elektronicznego kolumny kierownicy (N80) | |
| F66 | 7,5A Dotyczy typu 204.0/2/3 z silnikiem 651 od 1.6.12 i kodem (427) „7-biegowa automatyczna skrzynia biegów” lub kodem (B03) „Funkcja ECO Start-Stop”: |
| Przekaźnik pompy obiegowej oleju skrzyni biegów (K60/1) | |
| F67 | 30A Dotyczy pojazdów z systemem dźwiękowym (kod 810): |
| Jednostka sterująca wzmacniaczem dźwięku (N40/3) | |
| F68 | rezerwa |
| F69 | 20A Dotyczy typu 204.9 z kodem (810) „System akustyczny”: |
| Tylny wzmacniacz subwoofera (N40/9) | |
| F70 | 5A Obowiązuje dla pojazdów z kodem (470) „System monitorowania ciśnienia w oponach (podstawowy), marka Schrader” lub z kodem (475) „System monitorowania ciśnienia w oponach (Premium), marka Schrader”: |
| Jednostka sterująca monitorująca ciśnienie w oponach (N88) | |
| F71 | 15A W pojazdach z kodem (301): zestaw popielniczek/torba do palenia: |
| Zapalniczka z podświetlanym przodem popielniczki (R3) | |
| Obowiązuje bez kodu (301): komplet popielniczek/torba do palenia: | |
| Gniazdo w przednim przedziale pasażerskim (X58/17) | |
| F72 | 15A Dotyczy typu 204.2/9: |
| Gniazdo w bagażniku (X58/4) | |
| Obowiązuje dla typu 204.0/9 z kodem (U80) „Gniazdo 115 V w bagażniku”: | |
| Gniazdo 115 V (X58/34) | |
| F73 | 7,5A Dotyczy typu 204.0/2 od 1.6.09, typu 204.9: |
| Gniazdo diagnostyczne (X11/4) | |
| Obowiązuje dla silnika 156 od 1.7.11: | |
| Jednostka sterująca trybami jazdy (N145) | |
| Obowiązuje dla pojazdów z niezależnym systemem ogrzewania (kod 228): | |
| Odbiornik zdalnego sterowania radiowego nagrzewnicy dodatkowej (A6/1) | |
| F74 | 15A Dotyczy pojazdów z systemem Keyless Go (kod 889): |
| Jednostka sterująca systemu KEYLESS-GO (N69/5) | |
| F75 | 20A Obowiązuje dla pojazdów z ogrzewaniem postojowym (Kod 228): |
| Dodatkowa nagrzewnica (A6) | |
| F76 | Gniazdo wewnętrzne 15A (X58/1) |
| F77 | 7,5A Dotyczy kodu (U10) Przednie siedzenie pasażera z rozpoznawaniem ciężaru: |
| Jednostka sterująca systemu ważenia pasażera (WSS) (N110) | |
| F78 | 7.5A Obowiązuje od 1.3.11 dla pojazdów z kodem (401) „Fotele przednie Deluxe, w tym siedzenia podgrzewane i wentylowane”: |
| Regulator wentylatora przedniego lewego siedzenia (N29/5) | |
| Regulator wentylatora przedniego prawego siedzenia (N29/6) | |
| F79 | 7,5A Zarezerwowane |
| F80 | 5A Dotyczy pojazdów z kodem (233) „DISTRONIC PLUS”, kodem (237) „Aktywny asystent martwego punktu” lub kodem (238) „Aktywny asystent utrzymania pasa ruchu”: |
| Jednostka sterująca czujnikami wizyjnymi i radarowymi (N62/2) | |
| Obowiązuje dla typu 204.9 od 1.6.12 z kodem (235) „Aktywny asystent parkowania”: | |
| Jednostka sterująca wspomaganiem parkowania (N62) | |
| F81 | 5A W pojazdach z kodem (518): interfejs multimedialny: |
| Jednostka sterująca interfejsem multimedialnym (N125/1) | |
| F82 | 5A Dotyczy kodu (386) „Ogrzewanie dodatkowe” lub kodu (228) „Telefon komórkowy”: |
| Kompensator komunikacji mobilnej UMTS (A28/13) | |
| Obowiązuje do 31.05.09 dla kodu (498) „Wersja dla Japonii”: | |
| Jednostka sterująca tunera telewizyjnego (N143) | |
| F83 | 7.5A Obowiązuje do 28.2.11 dla kodu (498) „Wersja dla Japonii”: |
| Elektroniczna jednostka sterująca poborem opłat drogowych (A50/3) | |
| Obowiązuje dla typu 204.0/3/9 z kodem (359) „System wezwania pomocy TELE AID” lub z kodem (348) „System wezwania pomocy / system wspomagania informacji”: | |
| Jednostka sterująca systemem połączeń alarmowych (N123/4) | |
| Obowiązuje dla typu 204.9 z kodem (866) „Przygotowanie do tylnego systemu rozrywki multimedialnej”: | |
| Tylny lewy wyświetlacz (A40/5) | |
| Tylny prawy wyświetlacz (A40/6) | |
| Obowiązuje dla typu 204.9 od 1.6.12 z kodem (218) „Kamera tylna” i kodem (498) „Wersja dla Japonii”: | |
| Elektronika kamery cofania (N93/3) | |
| F84 | 7,5A Obowiązuje dla typu 204.0 z kodem (536) „Radio satelitarne SIRIUS” i kodem (523) „Radio MB Audio 20” lub kodem (510) „Audio 20 ze zmieniarką CD”, typ 204.0 do 31.5.09 z kodem (536) Radio satelitarne i kod sIRiUS (512) COMAND APS w zestawie. Zmieniarka DVD typ 204.9 z kodem (536) Radio satelitarne SIRIUS i kod (523) Odbiornik radiowy MB Audio 20 lub z kodem (510) “Audio 20 ze zmieniarką CD”, typ 204.9 do 31.5.09 z kodem (536) „Radio satelitarne SIRIUS” i kodem (512) „COMAND APS ze zmieniarką DVD”, typ 204.0/9 od 1.6.10 z kodem (536) „Radio satelitarne SIRIUS”, typ 204.3 z kodem (536) „Radio satelitarne SIRIUS “: |
| Jednostka sterująca satelitarnego cyfrowego radia audio (SDAR) (N87/5) | |
| Obowiązuje od 1.6.09 do 31.5.10 dla typu 204.0/9 z kodem (536 „SIRIUS Satellite Radio”: | |
| Jednostka sterująca SDAR/tuner wysokiej rozdzielczości (N87/8) | |
| Dotyczy pojazdów z radiem cyfrowym (kod 537): | |
| Jednostka sterująca nadawaniem dźwięku cyfrowego (N87/3) | |
| Obowiązuje dla typu 204.0/2/3 z kodem (218) „Kamera cofania” i bez kodu (498) „Wersja dla Japonii”, typ 204.9 do 31.5.12 z kodem (218) „Kamera cofania” i bez kodu (498) „Wersja dla Japonii”: | |
| Moduł zasilania kamery cofania (N66/10) | |
| Obowiązuje dla typu 204.0/2/3 z kodem (218) „Kamera cofania” i kodem (498) „Wersja dla Japonii”, typu 204.9 do 31.5.12 z kodem (218) „Kamera cofania” i kodem ( 498 ) „Wersja dla Japonii” | |
| Jednostka sterująca kamerą cofania (N66/2) | |
| Wpisz 204.9 od 1.6.12 z kodem (218) „Kamera cofania” i kodem (498) „Wersja dla Japonii”: | |
| Elektronika kamery cofania (N93/3) | |
| Wpisz 204.9 od 1.6.12 z kodem (218) „Kamera cofania” i bez kodu (498) „Wersja dla Japonii”: | |
| Kamera cofania (B84/3) | |
| Dotyczy kodu (501) Kamera 360 stopni: | |
| Jednostka sterująca kamerą 360° (N148) | |
| F85 | 7.5A Obowiązuje do 31.05.09 dla kodu (498) „Wersja dla Japonii”: |
| Jednostka sterująca tunera telewizyjnego (N143) | |
| Obowiązuje od 1.6.09 dla kodu (498) „Wersja dla Japonii”: | |
| Tuner telewizji cyfrowej (A90/3) | |
| F86 | 7,5A Dotyczy typu 204.9 z kodem (864) „Tylny system rozrywki multimedialnej”: |
| Odtwarzacz DVD (A40/4) | |
| F87 | 7.5A Obowiązuje dla typu 204.0/3/9 z kodem (359) „System wezwania pomocy TELE AID” lub z kodem (348) „System wezwania pomocy/system informacyjny”: |
| Jednostka sterująca systemem połączeń alarmowych (N123/4) | |
| F88 | 15A Dotyczy pojazdów ze skrzynią biegów 722: |
| Moduł serwonapędu do automatycznej skrzyni biegów DIRECT SELECT (A80) | |
| F89 | 20A Obowiązuje do 1.6.09 dla kodu (550) „Zaczep”: |
| Jednostka sterująca wykrywaniem przyczepy (N28/1) | |
| Obowiązuje od 1.6.09 dla silnika 156: | |
| Przekaźnik silnika wentylatora chłodnicy oleju (K25) | |
| Dotyczy kodu (P98) Seria czarna: | |
| Przekaźnik obwodu płynu chłodzącego tylną oś (K36/3) | |
| F90 | 40A Obowiązuje dla kodu (U42) „Układ oczyszczania spalin BlueTEC Diesel”: |
| Skrzynka bezpieczników AdBlue® (F37) | |
| Przekaźnik zasilania AdBlue® (K27/7) | |
| F91 | rezerwa |
| F92 | rezerwa |
| Przekaźnik | |
| A | Zacisk przekaźnika 15 |
| B | Zacisk przekaźnika 15R (1) |
| C | Przekaźnik podgrzewanej szyby tylnej |
| D | W pojazdach z silnikiem Diesla: |
| Przekaźnik pompy paliwa | |
| mi | Dotyczy typu 204.2/9: |
| Przekaźnik wycieraczki tylnej klapy | |
| F | Obowiązuje bez kodu (275) „Pakiet pamięci” (fotel kierowcy, kolumna kierownicy, lusterka): |
| Przekaźnik regulacji siedzenia | |
| G | Zacisk przekaźnika 15R (2) |
Za zapalniczki odpowiadają bezpieczniki o numerach 71, 72 i 76 na 15 A.
Skrzynka bezpieczników zasilania
Niedaleko skrzynki głównej znajduje się skrzynka bezpieczników zasilania.
Schemat
Oznaczenie
- F111 – 60A Dotyczy pojazdów z silnikiem 156, 642, 646 i akumulatorem z tyłu pojazdu: Przednia jednostka sterująca SAM z modułem bezpieczników i przekaźników (N10/1)
- F112 – 80A Ważne do 31.05.09 Pojazdy z kodem (965) Przygotowanie elektryczne wynajmowanego pojazdu: Wielofunkcyjna jednostka sterująca do pojazdu specjalnego (N26/9)
- F113 – 40A Dotyczy silników 156: Lewy zespół sterujący pompy paliwa (N118/3), Prawy zespół sterujący pompy paliwa (N118/4)
- F114 – Rezerwa
- F115 – 100A Ważne do 31.05.09 Pojazdy z kodem (965) Przygotowanie elektryczne wynajmowanego pojazdu: Wielofunkcyjna jednostka sterująca do pojazdu specjalnego (N26/9)
Jeśli wiesz jak ulepszyć materiał – napisz w komentarzach.
