Łada Vesta była produkowana w latach 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 z nadwoziami sedan i kombi sw ( Vesta SW ) oraz różnymi opcjami wyposażenia i osiągów, takimi jak terenowa wersja SW Cross i Sport . W tym okresie przeszła małą aktualizację. W tej publikacji znajdziesz oznaczenie skrzynek bezpiecznikowych Łada Vesta wraz ze schematami i zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę. Podsumowując, udostępnimy do pobrania instrukcję Lada Vesta.
Przeznaczenie elementów w pudełkach może różnić się od prezentowanego i zależy od roku produkcji oraz poziomu wyposażenia Twojej Łady Vesta (luksusowe, standardowe, klasyczne, komfortowe, ekskluzywne). Sprawdź opis w dokumentacji technicznej lub instrukcji.
Przedział pasażerski
Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną zabezpieczającą.

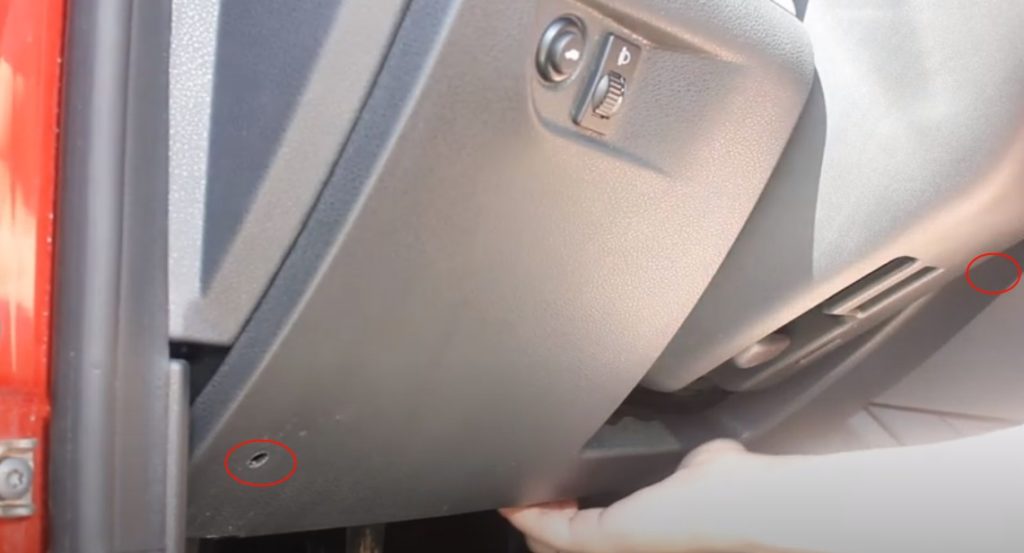

Aby go usunąć, należy wyjąć plastikowe gwoździe, podważając je płaskim śrubokrętem lub specjalnym urządzeniem. Nie musisz ich przekręcać. Następnie po prostu pociągnij pokrywę do siebie.

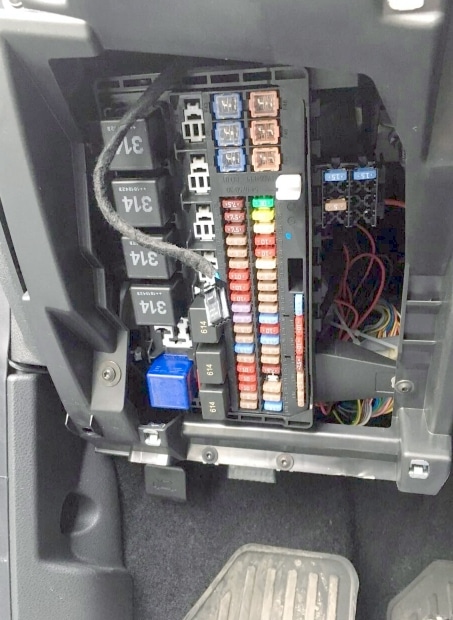

Zdjęcie poglądowe

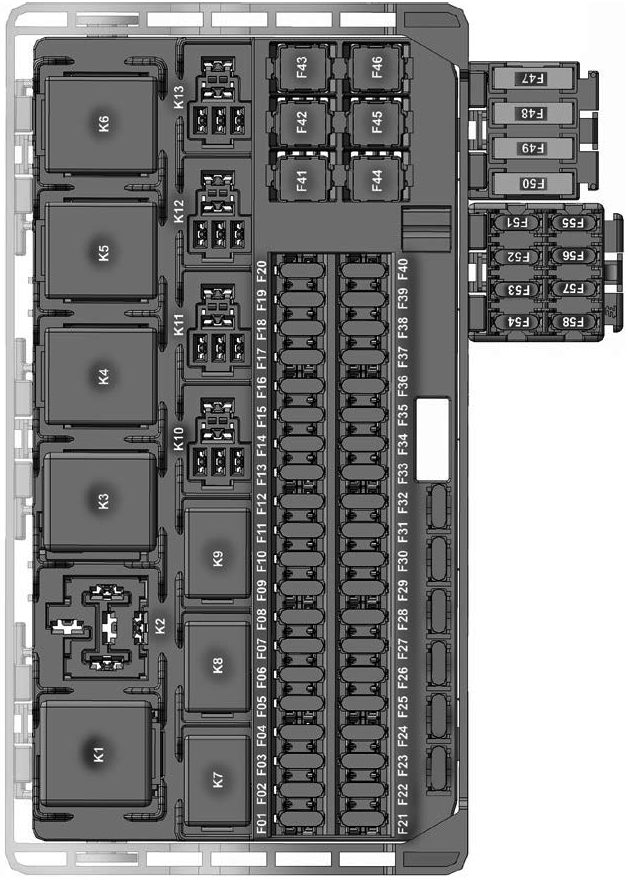

Schemat
Opis
Typ 1
| F1 | 15A Spryskiwacz przedniej szyby |
| F2 | Przełącznik 5/30A kolumny kierownicy do oświetlenia zewnętrznego i kierunkowskazów |
| F3 | 10A Światło drogowe, lewy reflektor |
| F4 | Przełącznik 5/30A kolumny kierownicy do oświetlenia zewnętrznego i kierunkowskazów |
| F5 | 15A Podgrzewane siedzenia |
| F6 | 5A Światła pozycyjne prawego reflektora i prawej lampy tylnej |
| F7 | 5A Światła pozycyjne lewego reflektora i lewej lampy tylnej |
| F8 | 5A Tylne światło przeciwmgłowe |
| F9 | 3A Kierunkowskaz boczny prawy |
| F10 | 5A Zrobotyzowany selektor skrzyni biegów |
| F11 | 10A Światło mijania, lewy reflektor |
| F12 | 15A Kierunkowskazy |
| F13 | 10A Jednostka sterująca nadwozia |
| F14 | 10A Włącznik świateł hamowania |
| F15 | 5A Czujnik deszczu, czujnik światła, elektryczny korektor reflektorów |
| F 16 | 5A Włącznik świateł hamowania |
| F17 | 5A Oświetlenie schowka podręcznego, oświetlenie bagażnika, oświetlenie progów drzwi |
| F18 | 3A Lewy kierunkowskaz |
| F19 | 10A Światło mijania, prawy reflektor |
| F20 | 5A Podgrzewane lusterka zewnętrzne |
| F21 | 15A System bezpieczeństwa biernego SRS (poduszki powietrzne) |
| F22 | 5A Zestaw wskaźników |
| F23 | 5A Zestaw wskaźników |
| F24 | 5A „ERA GLONASS”, system audio |
| F25 | 5A Układ kontroli stabilności ESP |
| F26 | 15A Pompa paliwa |
| F27 | 5A Pomoc przy parkowaniu |
| F28 | Elektryczne wspomaganie kierownicy 5A |
| F29 | Złącze 5A do oświetlenia przyczepy |
| F30 | 5A „ERA GLONASS” |
| F31 | 5A „ERA GLONASS” |
| F32 | 10A Zrobotyzowana skrzynia biegów, włącznik świateł cofania, podgrzewana przednia szyba |
| F33 | 5A Elektryczne szyby |
| F34 | 5A Przełączniki czujnika kąta skrętu kierownicy, tempomatu i systemu multimedialnego na kierownicy |
| F35 | 5A Blok wyłączników do sterowania elektrycznie sterowanymi szybami i elektrycznym napędem lusterek wstecznych |
| F36 | 15A System audio, złącze diagnostyczne |
| F37 | 7,5A Lampa światła stopu prawej lampy tylnej |
| F38 | 7,5A Światło stopu, lewe tylne światło |
| F39 | Światła do jazdy dziennej 10A |
| F40 | 10A Światło drogowe, lewy reflektor |
| F41 | 20A Gniazdo elektryczne, zapalniczka |
| F42 | 20A Jednostka sterująca nadwozia |
| F43 | 20A Elektryczne zamki do drzwi |
| F44 | 30A Elektryczne szyby |
| F45 | 30A Wentylator nagrzewnicy elektrycznej |
| F46 | Wycieraczka 30A |
| F47 | 25A Światło drogowe prawego reflektora, światło mijania lewego bloku – reflektory, światła pozycyjne lewego bloku – reflektory i lewa lampa tylna |
| F48 | Wycieraczka 30A |
| F49 | 25A Światła przeciwmgielne, tylne światło przeciwmgielne, oświetlenie tablicy rejestracyjnej |
| F50 | 25A Światło drogowe lewego reflektora, światło mijania prawego bloku – reflektory, światła pozycyjne prawego bloku – reflektory i prawa lampa tylna |
| F51 | 5A Czujnik położenia pedału sprzęgła |
Za zapalniczkę odpowiada bezpiecznik nr 41 przy 20A.
Typ 2
| F1 | 5А Zasilanie 1 urządzenia końcowego (TU) „Reagowania w sytuacjach awaryjnych w oparciu o Globalny System Nawigacji Satelitarnej” (ERA-GLONASS) |
| F2 | 5A Zasilanie 1 zestawu wskaźników (KP) |
| F | 10A Obwód zacisku K15 komory silnika |
| F4 | 10A Obwód prawego światła mijania (FBS) |
| F5 | 10A Obwód lewego światła mijania (FBS) |
| F6 | 5A Sygnał K15 do elektrycznego wspomagania kierownicy (EURU) |
| F7 | 15A Zasilanie sterownika układu poduszek powietrznych (SNPB) |
| F8 | 5A Zasilanie układu wspomagania parkowania (czujniki parkowania) |
| F9 | 5A Obwód prawego kierunkowskazu (УП). lustra |
| F10 | 3A Obwód tylnego światła przeciwmgielnego (ZPTO) |
| F11 | 3A Obwód kierunkowskazu (UP) po lewej stronie. lustra |
| F12 | 10A Łańcuch świateł do jazdy dziennej (DRL) |
| F13 | 10A Obwód prawego reflektora świateł drogowych (FDS) |
| F14 | 10A Obwód lewego reflektora świateł drogowych (FDS) |
| F15 | 5A Obwód ogrzewania lusterek zewnętrznych |
| F 16 | 5A Szyna zasilania akcesoriów (pozycja ACC stacyjki) Radio / multimedia, TU ERA-GLONASS |
| F17 | 5A Łańcuch tylnych świateł postojowych (ZDL) |
| F18 | 7,5 A Obwód przedniego światła bocznego (PRGO) |
| F19 | 7,5A Obwód lewego światła stopu |
| F20 | 7,5 A Obwód prawego światła stopu |
| F21 | 15 A Zasilanie modułu elektroniki nadwozia (BCM), obwód kierunkowskazów |
| F22 | 5A Zasilanie 2 urządzeń końcowych ERA-GLONASS |
| F23 | 5A Zasilanie 2 zestaw wskaźników (KP) |
| F24 | 5A Zasilanie wybieraka automatycznej mechanicznej skrzyni biegów (AMT). |
| F25 | 5A Magistrala do załączenia odpowiedzi prądowej (VTR) dla bloku funkcji dodatkowych elektroniki nadwozia (BDFKE) i napędu lusterek bocznych |
| F26 | Magistrala 5A VTP do oświetlenia wnętrza i bagażnika |
| F27 | Magistrala 5A BTP dla obwodu wyłącznika hamulca |
| F28 | 15A Zasilanie radia i złącza diagnostycznego |
| F29 | Zasilanie oświetlenia przyczepy 10A |
| F30 | Zasilanie pompy paliwa 15A |
| F31 | Magistrala VTP 5A do sterowania przekaźnikiem podnośnika szyb i ogrzewaniem wnętrza |
| F32 | Magistrala 5А ВТР do przełącznika regulacji zasięgu reflektorów oraz czujnika deszczu i światła (ДДиО) |
| F33 | Opona 5A VTP do czujnika kąta skrętu kierownicy |
| F34 | Magistrala 5А VTP dla kontrolera AVZ / E8R |
| F35 | 5 / 25A Zasilanie 1 przełącznika lewej kolumny kierownicy dla konfiguracji luksusowych/nieluksusowych (FDS, GO) |
| F36 | Zasilanie świateł stopu 10A |
| F37 | 10A Zasilanie modułu elektroniki nadwozia (BCM) |
| F38 | 5/25A Zasilanie 2 przełączników lewej kolumny kierownicy dla lux, norm, standard (FBS, DRL) |
| F39 | 20A Zasilanie włącznika prawej kolumny kierownicy (wycieraczka, spryskiwacz) |
| F40 | 15/30A Zasilanie dodatkowych funkcji elektroniki nadwozia (BDFKE) / podgrzewanych foteli przednich (w standardzie, normie) |
| F41 | 20A Zasilanie dodatkowe (pozycja wyłącznika zapłonu ACC), zapalniczka samochodowa |
| F42 | 20А Zespół elektroniki nadwozia (ВСМ, zasilanie magistrali ВТР) |
| F43 | 20A Moduł elektroniki nadwozia (ВСМ, zasilanie zamków drzwi) |
| F44 | Elektryczne szyby 30A |
| F45 | 30A Zasilanie wentylatora nagrzewnicy wewnętrznej |
| F46 | Zasilanie wycieraczki przedniej 30A (standard, norma) |
| F47 | 25A Zasilanie dodatkowego modułu elektroniki nadwozia (EMM) obwodu: prawy DS, lewy BS, przedni GO, prawy DRL |
| F48 | 30A Zasilanie obwodu dodatkowego modułu elektroniki nadwozia (EMM): wycieraczka przednia |
| F49 | 25A Zasilanie dodatkowego modułu elektroniki nadwozia (EMM) obwodu: świateł przeciwmgielnych (PTF), tylnych świateł przeciwmgielnych (ZPTO), oświetlenia tablicy rejestracyjnej (ONZ) |
| F50 | 25A Zasilanie dodatkowych obwodów elektroniki nadwozia (EMM): lewy DO, prawy EC, tylny HE, lewy DRL |
| F51 | 15A Zasilanie przekaźnika PTF (ZM, norma) |
| F52 | Zasilanie ładowarki 5A |
| F53 | 5A Zasilanie przycisków tempomatu na kierownicy |
| F54 | rezerwa |
| F55 | 15A Zasilanie gniazda 12V w bagażniku |
Za działanie przedniej zapalniczki odpowiada bezpiecznik nr 41 przy 20A, a bezpiecznik w bagażniku to 55 przy 15A.
Przekaźnik
| К1 | Zasilanie oświetlenia i ogrzewania foteli |
| K2 | Bezpłatny |
| K3 | Ogrzewana tylna szyba |
| K4 | Przednie okna |
| K5 | Wentylator ogrzewania wnętrza |
| K6 | Podnośnik tylnej szyby |
| K7 | Moduł pompy paliwa |
| K8 | ACC (gniazdo sieciowe 12V) |
| K9 | Zasilanie lampy przeciwmgielnej |
Komora silnika
Urządzenie to znajduje się po lewej stronie przestrzeni pod głową, obok akumulatora i jest zamknięte pokrywą ochronną.

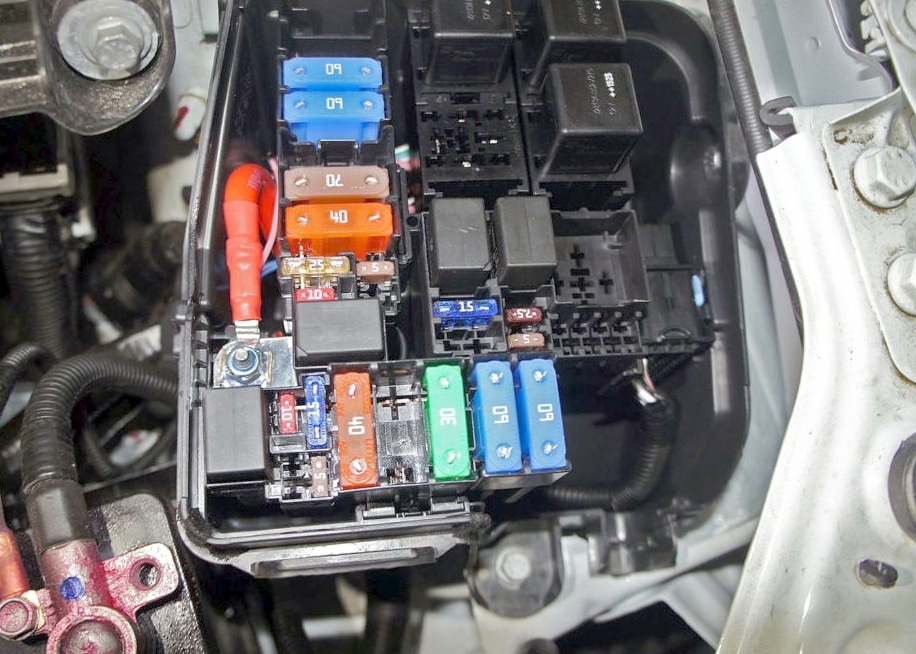

Zdjęcie

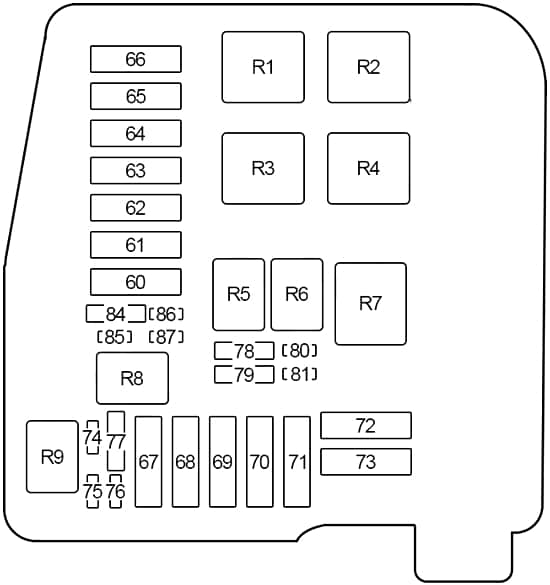

Schemat
Przeznaczenie
| 60 | 40A Jednostka sterująca układem przeciwblokującym i stabilnością kursu walut (ABS/ESP) |
| 61 | 70A Elektryczne wspomaganie kierownicy (EURU) |
| 62 | 60A ’15 -’17: Generator |
| 70A ’18 -’21: Jednostka sterująca automatyczną skrzynią biegów | |
| 63 | 60A ’15 -’17: Generator |
| 64 | 60A ’15 -’17: Terminal K30S |
| 65 | 60A ’15 -’17: Podgrzewana przednia szyba |
| 66 | 70A ’15 -’17: Jednostka sterująca automatyczną skrzynią biegów |
| 67 | 40A Przekaźnik wentylatora chłodzenia silnika |
| 68 | 60A ’18 -’21: Terminal K30S |
| 69 | 30A ’15 -’17: Ogrzewana tylna szyba |
| 60A ’18 -’21: Podgrzewana przednia szyba | |
| 71 | rezerwa |
| 72 | Sterownik silnika 15A CNG – sprężony gaz ziemny (metan) |
| 70A ’18 -’21: Generator | |
| 73 | Sterownik silnika 5A CNG – sprężony gaz ziemny (metan) |
| 70A ’18 -’21: Generator | |
| 74 | 10A ’15 -’17: Przekaźnik klaksonu alarmu przeciwkradzieżowego (syrena) |
| 15A ’18 -’21: Sprzęgło sprężarki klimatyzacji | |
| 75 | 5A Jednostka sterująca automatycznej skrzyni biegów |
| 76 | rezerwa |
| 77 | 15A ’15 -’17: Przekaźnik sprzęgła sprężarki klimatyzacji |
| 30A ’18 -’21: Ogrzewana tylna szyba | |
| 78 | 15A sprzęgło sprężarki klimatyzacji, przekaźnik modułu sterującego wentylatora chłodnicy |
| 79 | rezerwa |
| 80 | 10A ’15 -’17: Czujnik tlenu, zawór oczyszczania kanistra, zawór rozrządu (rozrząd) |
| 7.5А ’18 -’21: Czujniki tlenu (DK1, DK2), zawór oczyszczania adsorbera (KPA), zawór klapowy modułu dolotowego (ZVM), zawór dystrybucji gazu (rozrząd) | |
| 81 | 5A Włącznik świateł cofania |
| 82 | rezerwa |
| 83 | rezerwa |
| 84 | 25A Jednostka sterująca układem przeciwblokującym i stabilnością kursu walutowego (ABS/ESP) |
| 85 | 10A Klakson, klakson alarmu przeciwkradzieżowego (’18 -’20) |
| 86 | 5A Cewka przekaźnika ogrzewania szyby przedniej |
| 87 | rezerwa |
Przekaźnik
| R1 | Ogrzewana przednia szyba nr 2 | |
| R2 | ’15 -’17: Podgrzewana przednia szyba nr 1 | |
| ’18 -’21: Wentylator chłodzenia silnika | ||
| R3 | ’18 -’21: Podgrzewana przednia szyba nr 1 | |
| R4 | Rozrusznik | |
| R5 | Jednostka sterująca silnika (KSUD) | |
| R6 | Sprzęgło sprężarki klimatyzacji | |
| R7 | ’15 -’17: Wentylator chłodzenia silnika | |
| ’18 -’21: Rozrusznik | ||
| R8 | Sygnał dźwiękowy | |
| R9 | Dźwięk alarmu przeciwkradzieżowego | |
