SUV Niva jest znany pod nazwami VAZ-2121 (VAZ 21213, VAZ 21214), a od 2006 roku jako Łada 4×4. Produkowany od 1977 do chwili obecnej z różnymi modyfikacjami nadwozia, głównie 3 i 5-drzwiowe kombi z silnikami benzynowymi ( gaźnik, wtryskiwacz ). W naszej publikacji znajdziesz oznaczenia skrzynek bezpiecznikowych i przekaźników Niva 2121 wraz z ich lokalizacją, zdjęcia ich wykonania oraz schematy skrzynek. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę. Podsumowując, zaoferujemy do pobrania schemat okablowania Niva.
Ze względu na długi okres produkcji i ogromną różnorodność wersji nie ma jednego ogólnego opisu skrzynki bezpieczników i przekaźników do Nivy 2121. W Twoim samochodzie przeznaczenie bezpieczników może różnić się od prezentowanego.
Wszystkie główne skrzynki bezpieczników i przekaźników znajdują się w kabinie pasażerskiej, pod deską rozdzielczą po stronie kierowcy.
Contents

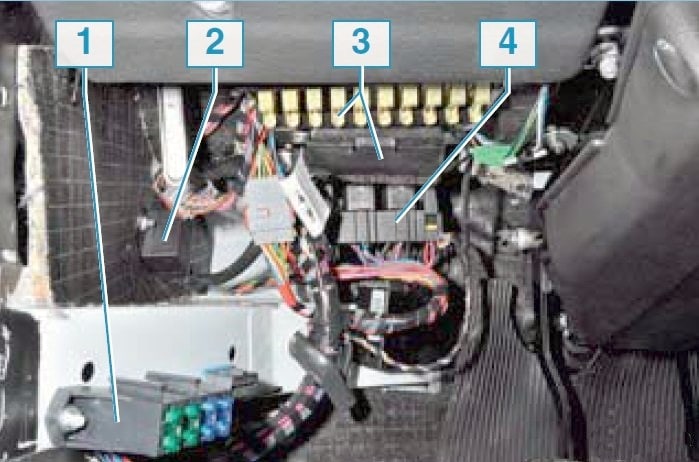

Ogólna lokalizacja
Schemat
Opis
- Skrzynka bezpieczników układu sterowania silnikiem
- Przekaźnik wycieraczek szyby przedniej
- Główna skrzynka bezpieczników
- Skrzynka przekaźników układu sterowania silnikiem
- Dodatkowa skrzynka przekaźników (nad pedałem gazu i nie pokazana na schemacie)

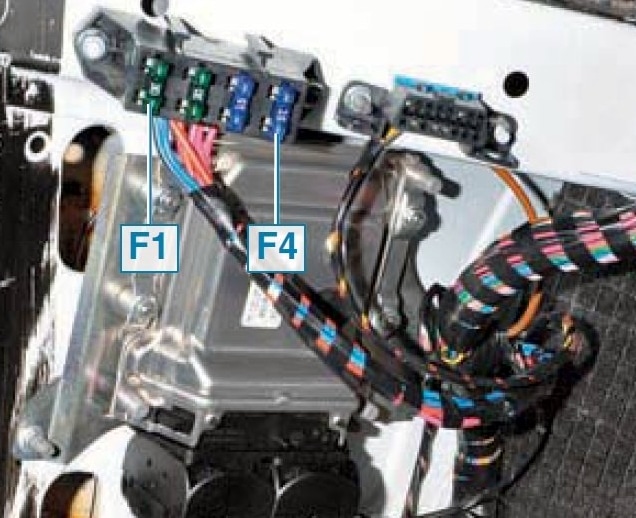

Skrzynka bezpieczników lokalizacji sterowania silnikiem
Schemat
Przeznaczenie
| 1 | 15A 1 * Czujniki ECM Zawór upustowy zbiornika przekaźnika rozrusznika |
| 1 | 7,5A 2 * Kontroler |
| 1 | 3: Przekaźnik elektrycznej pompy paliwa (styki) Elektryczna pompa paliwa |
| 1 | 30A 4,5 * Wentylator chłodzący |
| 2 | 15A 1 * Wtryskiwacze Cewki zapłonowe ECM Przekaźnik wentylatora elektrycznego prawy Przekaźnik wentylatora elektrycznego lewy |
| 2 | 15A 2 * Przekaźnik elektrycznej pompy paliwa (styki) Elektryczna pompa paliwa |
| 2 | 30A 3 * Rezerwa |
| 2 | 30A 4,5 * Wentylator chłodzący |
| 3.4 | 30A 1 * Wentylatory elektryczne (prawy, lewy) Przekaźnik wentylatora elektrycznego, prawy Przekaźnik wentylatora elektrycznego, lewy |
| 3 | 15A 2 * Przekaźnik główny |
| 3 | 15A 3 * Kontroler |
| 3 | 15A 4 * Cewka zapłonowa, zasilanie sterujące przekaźnika wentylatora, sterownik, wtryskiwacze |
| 3 | 15A 5 * Przekaźnik zapłonu |
| 4 | 15A 3 * Przekaźnik główny Przekaźnik wentylatorów elektrycznych (cewka) Przekaźnik elektrycznej pompy paliwa (cewka) Czujnik prędkości pojazdu Zawór elektromagnetyczny adsorbera Czujnik tlenu Czujnik masowego przepływu powietrza Sterownik |
| 4,5 | 30A 2 * Przekaźnik wentylatorów elektrycznych (uzwojenie) (prawy, lewy) Silnik elektryczny wentylatorów elektrycznych (prawy, lewy) |
| 4 | 15A 4 * Czujnik masowego przepływu powietrza, czujnik fazy, podgrzewany czujnik tlenu (dwa), zawór oczyszczania adsorbera, DS |
| 4 | 15A 5 * Elektryczna pompa paliwa |
| 5 | 15A 1 * Elektryczna pompa paliwa Przekaźnik elektrycznej pompy paliwa |
1 * – 2014-2016, 2 * – 2010-2012, 3 * – 2007-2008, 4 * – Samochody ze sterownikami Bosch ME17.9.7 / M74, 5 * – Samochody ze sterownikami 7.9.7+.
Główna skrzynka bezpieczników

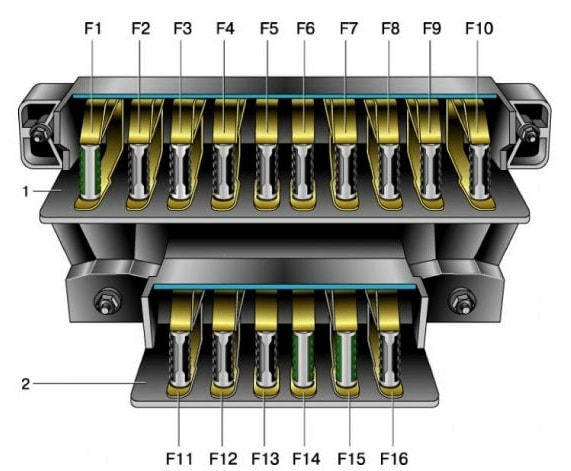

Schemat
Przeznaczenie
| 1 | 16A Silnik wentylatora nagrzewnicy Przekaźnik (uzwojenie) spryskiwaczy reflektorów i silników spryskiwaczy reflektorów we wszystkich położeniach szczotek z wyjątkiem początkowego Przekaźnik (uzwojenie) włączania ogrzewania tylnej szyby Silniki elektryczne spryskiwacza i spryskiwacza tylnej szyby Silnik spryskiwacza przedniej szyby |
| 1* | 16A Światła dodatkowe Klaksony Gniazdo zasilania Zapalniczka Światła stopu |
| 2 | 8A Przekaźnik i silnik wycieraczek Lampki kierunkowskazów i wyłącznik przekaźnika kierunkowskazów i alarmu (w trybie kierunkowskazów) Lampka kierunkowskazów Światła tylne (lampy światła cofania) Uzwojenie wzbudzenia generatora (podczas uruchamiania silnika) Lampka kontrolna do włączania na blokadzie mechanizmu różnicowego w skrzyni rozdzielczej Lampka kontrolna załączenia hamulca postojowego Lampka kontrolna stanu awaryjnego układu hamulcowego roboczego Lampka kontrolna niewystarczającego ciśnienia oleju Lampka kontrolna temperatury cieczy w układzie chłodzenia silnika Lampka kontrolna poziomu paliwa z lampką kontrolną rezerwa paliwa Lampka kontrolna ładowania akumulatora Osłona lampki kontrolnej gaźnika Zawór ssania Obrotomierz Przekaźnik nagrzewnicy silnika Wycieraczki i reflektory (jeśli nie są wciśnięte włącznik wycieraczek i zakres spryskiwaczy) Oferta środków czyszczących do urządzeń elektrycznych dla wszystkich pozycji szczotki, z wyjątkiem źródła* |
| 3 | 8A Reflektor lewy (światła drogowe) Lampka kontrolna włączania świateł drogowych |
| 4 | 8A Prawy reflektor (światła drogowe) |
| 5 | 8A Lewy reflektor (światło mijania) |
| 6 | 8A Prawy reflektor (światło mijania) |
| 7 | 8A Światło przednie lewe (światło boczne) Światło tylne prawe (światło boczne) Oświetlenie tablicy rejestracyjnej Lampka kontrolna włączania świateł pozycyjnych |
| 8 | 8A Światło przednie prawe (światło boczne) Światło tylne lewe (światło boczne) Lampka podświetlająca przyrządy Panel podświetlający dźwignie sterujące nagrzewnicy Lampka oświetlająca zapalniczkę Lampki włączające i wyłączające |
| 9 | 16A Kierunkowskazy i przerywacz przekaźnika kierunkowskazów i systemu alarmowego Podgrzewany element tylnej szyby i przekaźnik (styki) do jego włączania |
| 9* | 8A Lampka kontrolna i wskaźnik ciśnienia oleju Wskaźnik temperatury płynu chłodzącego Wskaźnik poziomu paliwa z lampką kontrolną rezerwy Lampka kontrolna hamulca postojowego Lampka kontrolna poziomu płynu hamulcowego Kierunkowskazy i odpowiadająca im lampka kontrolna Wskaźnik kontroli klap powietrza gaźnika Wskaźnik naładowania akumulatora Zawór odcinający gaźnik Obrotomierz Światła tylne (bieg wsteczny) lampka kontrolna) Lampka ostrzegawcza blokady mechanizmu różnicowego Przekaźnik przerywający kierunkowskazy Ogrzewana tylna szyba (obwód sterujący) |
| 10 | 16A Sygnał dźwiękowy Gniazdo do podłączenia lampy przenośnej Lampy oświetlenia wnętrza Lampy tylne (lampy hamowania) |
| 10* | 8A Regulator napięcia Uzwojenie wzbudzenia generatora |
| 11 | 8A Kierunkowskazy i przerywacz przekaźnika kierunkowskazów i alarmu (w trybie alarmu) Tylne światło przeciwmgłowe |
| 12 | 8A Przekaźnik świateł do jazdy dziennej, żarówki świateł do jazdy dziennej |
| 12* | 8A Przekaźnik spryskiwacza i spryskiwaczy reflektorów (po wciśnięciu przycisku wycieraczek i włącznika spryskiwaczy reflektorów) Silnik elektryczny spryskiwaczy reflektorów Silniki elektryczne spryskiwaczy reflektorów w momencie uruchomienia oraz w momencie przejścia szczotek do pozycji wyjściowej |
| 13 | 8A Światła tylne (przeciwmgielne) Silniki elektryczne spryskiwaczy reflektorów w momencie uruchomienia oraz w momencie przekroczenia przez szczotki pozycji wyjściowej Przekaźnik (styki) spryskiwaczy reflektorów Silnik elektryczny spryskiwaczy reflektorów |
| 14 | Zapalniczka 16A |
| 15 | 16A Rezerwowe ogrzewanie tylnej szyby (obwód zasilania) |
| 16* | 8A Przełącznik świateł awaryjnych i kierunkowskazy w trybie alarmu Wycieraczka i spryskiwacz tylnej szyby |
Za działanie zapalniczki odpowiada bezpiecznik nr 14 lub nr 1 na 16A, w zależności od roku produkcji.

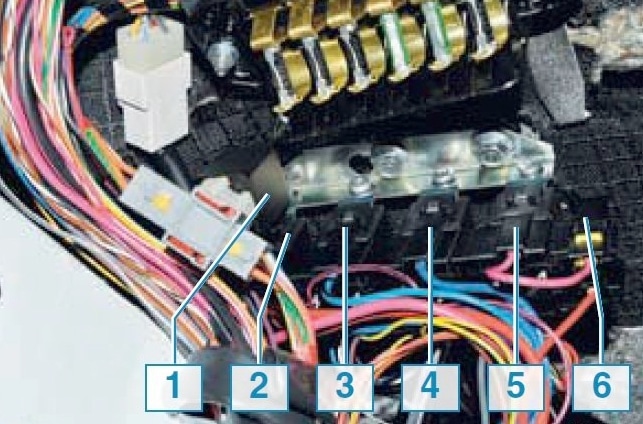

Skrzynka przekaźników sterujących silnikiem
Znajduje się pod główną skrzynką bezpieczników i składa się z 5 przekaźników i 1 bezpiecznika.
Schemat

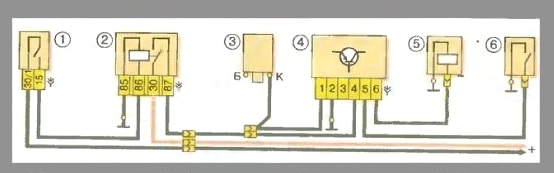

Schemat skrzynki elektrycznej
Opis
- Przekaźnik zapłonu
- Główny przekaźnik
- Przekaźnik wentylatora chłodzącego, prawy
- Lewy przekaźnik wentylatora chłodzącego
- Przekaźnik pompy paliwa
- Bezpiecznik pompy paliwa F5 15A
Jedyna różnica między Nivą z układem wtryskowym i gaźnikowym polega na tym, że moduł przekaźnika sterującego silnikiem można umieścić pod maską samochodu, w specjalnie wyznaczonym schowku.

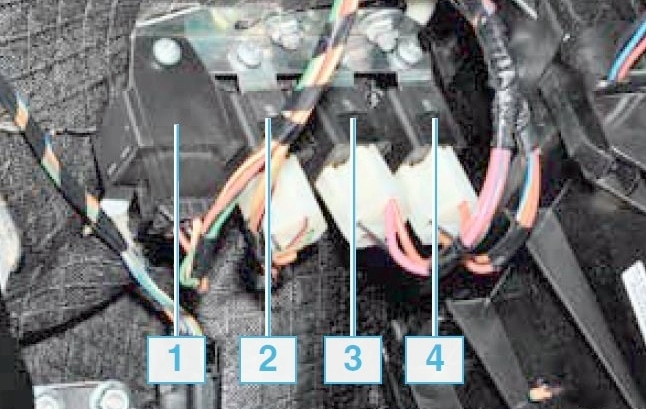

Dodatkowa skrzynka przekaźników
Urządzenie to znajduje się nad pedałem gazu.
Schemat
Przeznaczenie
- Przekaźnik tylnych świateł przeciwmgłowych
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik świateł mijania reflektorów
- Przekaźnik świateł drogowych reflektorów
Nieco wyżej, nad skrzynką, można zamontować przekaźnik – wyłącznik kierunkowskazów i alarmu.
Pod maską można zamontować osobne bezpieczniki i przekaźniki: w samochodach wyposażonych w ABS, po lewej stronie komory silnika w pobliżu zespołu hydraulicznego ABS, dodatkowo montowana jest skrzynka z bezpiecznikami, która chroni elementy układu przeciwblokującego oraz przekaźnik rozrusznika niedaleko samego rozrusznika.

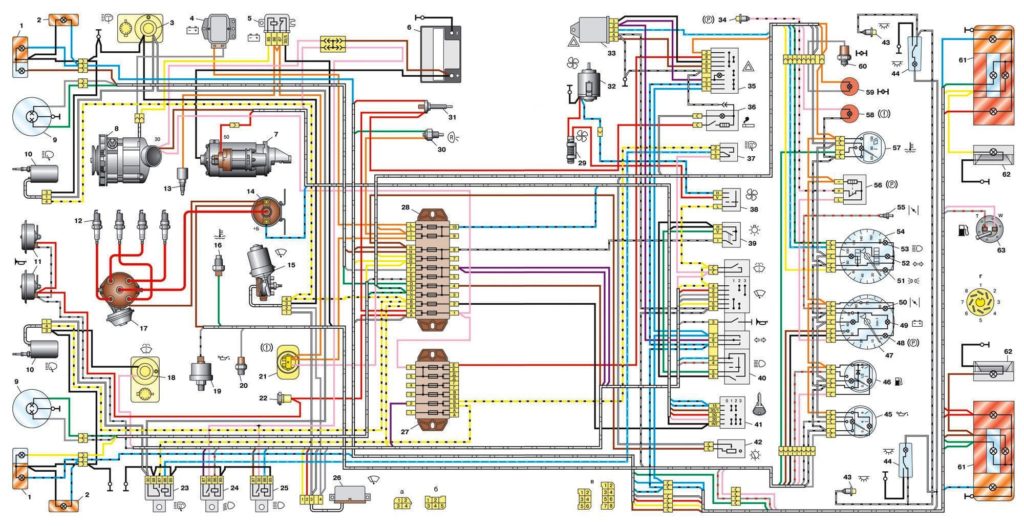

Obwód elektryczny Niva 2121
Więcej informacji na temat sprzętu elektrycznego Niva 2121 można uzyskać, zapoznając się z tym schematem i jego oznaczeniem .
A jeśli masz jakieś pytania, zadaj je w komentarzach.
