Łada Granta została zaprezentowana w 2011 roku z fabrycznym oznaczeniem samochodu VAZ – 2190 (2191). Pierwsza generacja Łady Grant była produkowana w latach 2012, 2013, 2014, 2015, 2016 i 2017, głównie z nadwoziami typu sedan i liftback. Następnie model został odnowiony. Występowały wersje z nadwoziami typu hatchback i kombi, a także wersja terenowa Crossa i wersja sportowa – Sport. Druga generacja ( Łada FL ) była montowana w latach 2018, 2019, 2020, 2021. W naszym artykule znajdziesz oznaczenie bezpieczników i przekaźników Łady Granta wraz ze schematami skrzynek i ich zdjęciami dla dwóch generacji. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Wykonanie schematów skrzynkowych oraz przeznaczenie znajdujących się w nich elementów może różnić się od prezentowanego i zależy od roku produkcji oraz poziomu wyposażenia samochodu (Grant Lux, Grant Standard, Grant Norm). Sprawdź opis z własnym nadrukiem na odwrocie osłony ochronnej.
Contents
Przedział pasażerski

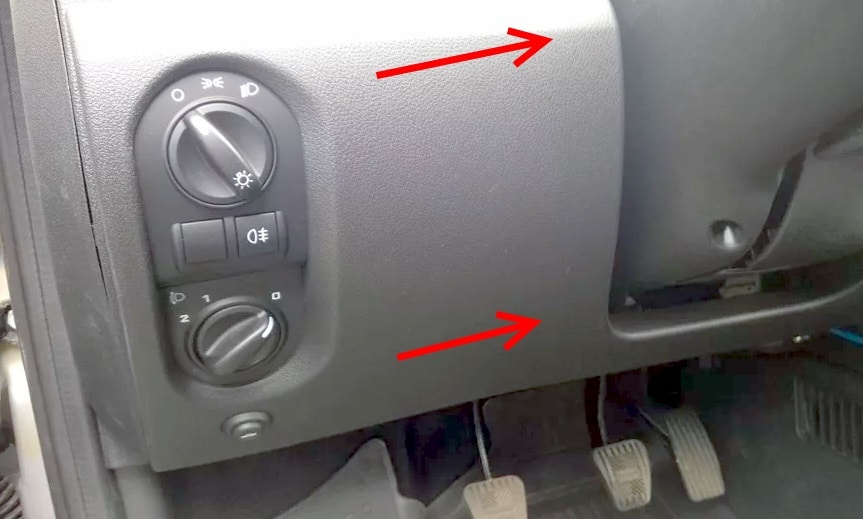

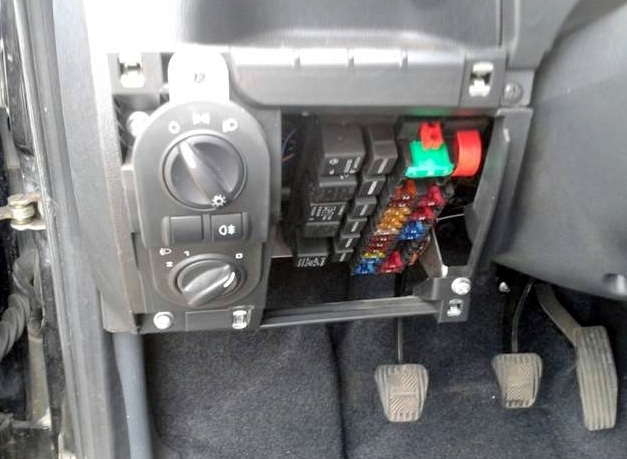

Główna skrzynka bezpieczników i przekaźników znajduje się w kabinie pasażerskiej pod deską rozdzielczą po stronie kierowcy, za osłoną zabezpieczającą.
Aby go zdjąć, należy pociągnąć za jego krawędzie.

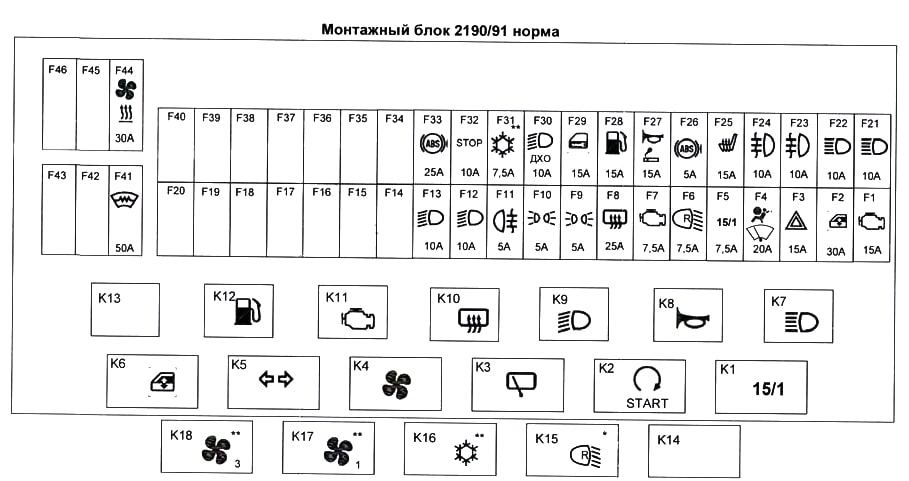

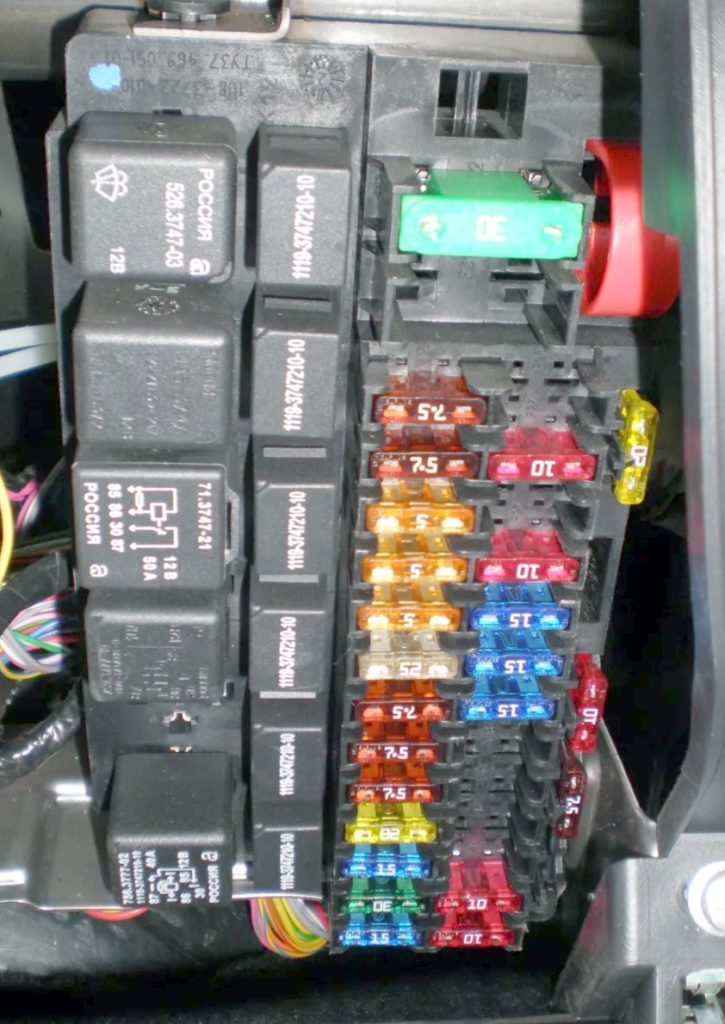

Zdjęcie poglądowe ich wykonania

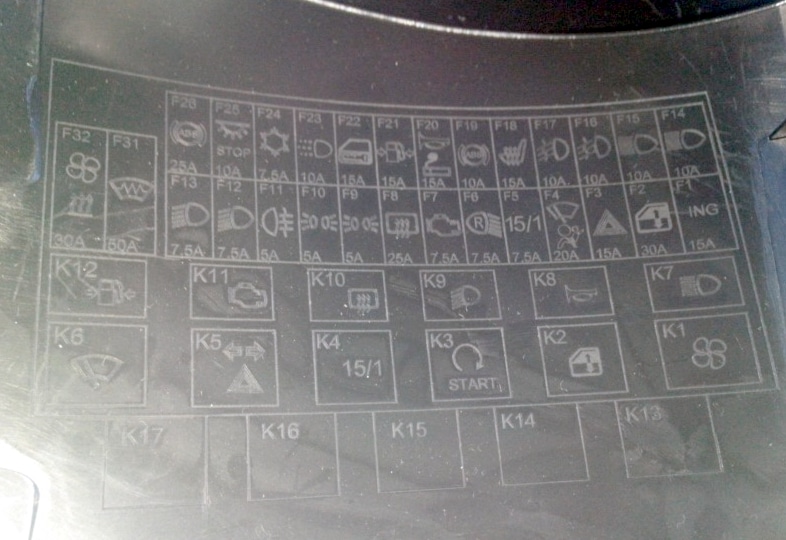

Na odwrocie którego należy zastosować aktualny diagram dla Twojego modelu Granta.

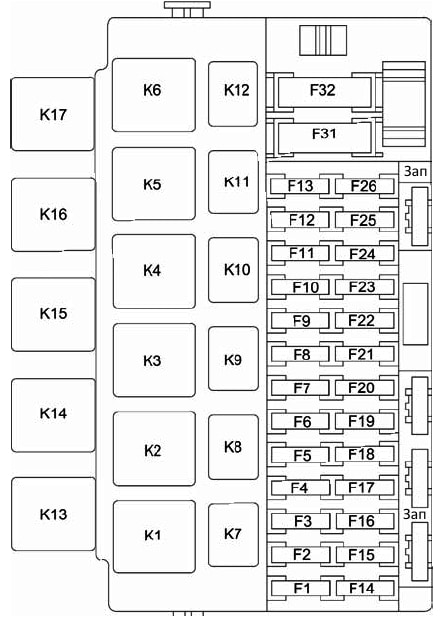

Schemat
Typ 1
Zdjęcie poglądowe
Schemat
Opis
| F1 | 15A Elektroniczna jednostka sterująca silnika, przekaźnik elektrycznego wentylatora chłodzącego, wtryskiwacze paliwa |
| F2 | 30A Elektryczne szyby |
| F3 | Alarm 15A |
| F4 | 20A Wycieraczka, poduszka powietrzna |
| F5 | Przekaźnik 15A (zacisk 15) |
| F6 | 7,5A Światło cofania zapewnia |
| F7 | 7,5A Elektroniczna jednostka sterująca silnika |
| F8 | 25A Ogrzewana tylna szyba |
| F9 | 5A Lampy pozycyjne po prawej stronie |
| F10 | 5A Żarówki świateł bocznych po lewej stronie |
| F11 | 5A Tylne światło przeciwmgielne |
| F12 | 7,5A Światło mijania, prawy reflektor |
| F13 | 7,5A Światło mijania, lewy reflektor |
| F14 | 10A Światło drogowe prawego reflektora dot |
| F15 | 10A Światło drogowe, lewy reflektor |
| F 16 | 10A Prawe światło przeciwmgielne |
| F17 | 10A Lewe światło przeciwmgielne |
| F18 | 20A Podgrzewane przednie siedzenia, zapalniczka |
| F19 | 10A ABS |
| F20 | 15A Klakson, zapalniczka , zamek bagażnika, gniazdo diagnostyczne |
| F21 | 15A Pompa paliwa, bezpiecznik pompy paliwa |
| F22 | 15A Pilot do centralnego zamka |
| F23 | Światła do jazdy dziennej 10A |
| F24 | Klimatyzator 7,5A |
| F25 | 10A Oświetlenie wewnętrzne, sygnały hamowania |
| F26 | 25A ABS |
| F27 | Zapasowy |
| F28 | Zapasowy |
| F29 | Zapasowy |
| F30 | Zapasowy |
| F31 | 50A Szkło podgrzewane |
| F32 | 30A Elektryczne wspomaganie kierownicy, klimatyzacja (bezpiecznik klimatyzacji) |
Za działanie zapalniczki odpowiada bezpiecznik nr 20 przy 15A.
Przekaźnik
| K1 | Przekaźnik elektrycznych wentylatorów chłodnicy |
| K2 | Przekaźnik elektrycznych wentylatorów chłodnicy |
| K3 | Dodatkowy przekaźnik rozrusznika |
| K4 | Przekaźnik odciążający wyłącznik zapłonu |
| K5 | Przekaźnik alarmowy |
| K6 | Przekaźnik ogrzewania siedzenia / przekaźnik wycieraczek |
| K7 | Przekaźnik świateł drogowych reflektorów |
| K8 | Przekaźnik klaksonu |
| K9 | Przekaźnik świateł mijania reflektorów |
| K10 | Przekaźnik ogrzewania tylnej szyby i lusterek zewnętrznych |
| K11 | Główny przekaźnik ECM |
| K12 | Przekaźnik pompy paliwa |
| K13 | Przekaźnik światła cofania |
| K14 | Przekaźnik elektrycznych wentylatorów chłodnicy |
| K15 | Przekaźnik podgrzewanej szyby przedniej |
| K16 | Przekaźnik podgrzewanej szyby przedniej |
| K17 | Przekaźnik sprzęgła sprężarki klimatyzacji |
Typ 2

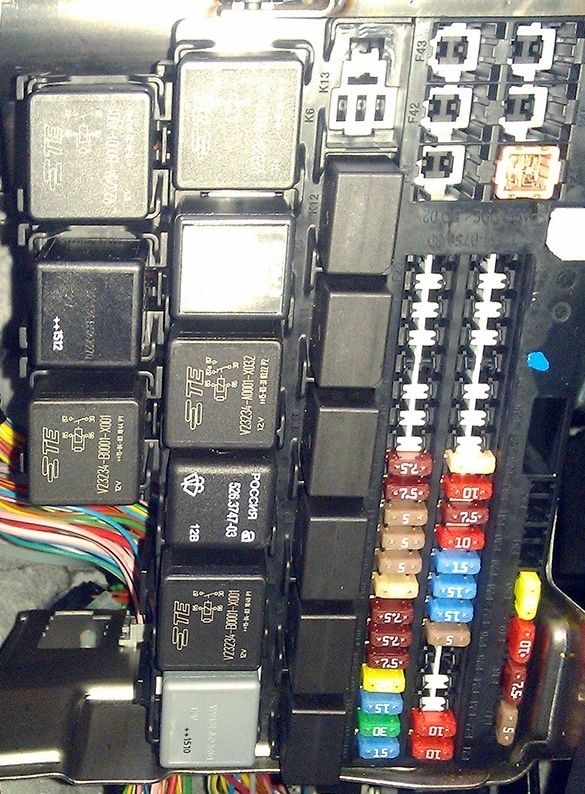

Zdjęcie
Schemat
Przeznaczenie
| F1 | 15A Cewki zapłonowe, wtryskiwacze, ECM |
| F2 | 30 A Normalny, Lux: Centralna elektronika nadwozia, Moduł drzwi kierowcy Standard: Światła do jazdy dziennej |
| F3 | Alarm 10A |
| F4 | Kontroler poduszki powietrznej 15A |
| F5 | Urządzenia 7,5 A z terminalem 15 |
| F6 | 7,5A Światło cofania, sterownik automatycznej skrzyni biegów ( Norma, Lux ) |
| F7 | Zawór oczyszczania kanistra 7,5 A, czujnik masowego przepływu powietrza/czujnik ciśnienia, czujnik fazy, czujniki stężenia tlenu |
| F8 | 7,5A Ogrzewana tylna szyba |
| F9 | 5A Światła boczne na prawej burcie |
| F10 | 5A Boczne światła boczne, oświetlenie przyrządów i kluczyków, oświetlenie tablicy rejestracyjnej, oświetlenie bagażnika, oświetlenie schowka podręcznego |
| F11 | 5A Tylne światła przeciwmgielne |
| F12 | 10A Światło mijania prawego reflektora, Elektrokorektor prawego reflektora |
| F13 | 10A Światło mijania lewego reflektora, Elektrokorektor lewego reflektora |
| F14 | 15A Zapalniczka w bagażniku |
| F15 | 10A Środek do czyszczenia tylnej szyby, Spryskiwacz tylnej szyby |
| F 16 | 5A Normalny, Lux: Moduł drzwi kierowcy, Standard: Zarezerwowany |
| F17 | rezerwa |
| F18 | rezerwa |
| F19 | 20A Standard: Zamek drzwi, Norma, Lux: Rezerwa |
| F20 | rezerwa |
| F21 | 10A Światło drogowe, prawy reflektor |
| F22 | 10A Światło drogowe, lewy reflektor |
| F23 | 10 A Norma, luks: Prawe światło przeciwmgielne Standard: Rezerwa |
| F24 | 10 A Normalny, Lux: Lewe światło przeciwmgielne Standard: Rezerwa |
| F25 | 15A Podgrzewane przednie siedzenia |
| F26 | Jednostka sterująca ABS 5A |
| F27 | Zapalniczka 15A |
| F28 | 15A Pompa paliwa |
| F29 | 20A Centralna jednostka elektroniki nadwozia ( Normalna, Lux ) Wycieraczka szyby przedniej, spryskiwacz szyby przedniej |
| F30 | 10A DHO |
| F31 | 7,5 A Normalny, Standard: sprzęgło sprężarki klimatyzacji, sterownik klimatyzacji Standard: Zarezerwowany |
| F32 | 7,5 A Sygnał hamulca, Oświetlenie wewnętrzne |
| F33 | Jednostka sterująca ABS 25A |
| F34 | 5A Zestaw wskaźników, gniazdo diagnostyczne |
| F35 | 10 A Normalny, Lux: Centralna jednostka elektroniki nadwozia Standard: Rezerwa |
| F36 | 10A Sygnał dźwiękowy |
| F37 | 10A System multimedialny |
| F38 | rezerwa |
| F39 | rezerwa |
| F40 | rezerwa |
| F41 | rezerwa |
| F42 | 30A Standard: Elektryczne szyby Norma, Lux: Rezerwa |
| F43 | 50A Norma, Lux: Sterownik АМТ Standard: Rezerwa |
| F44 | 30A Wentylator nagrzewnicy elektrycznej, sterownik układu automatycznej klimatyzacji (Norma, Lux) |
| F45 | 25A Ogrzewana tylna szyba |
| F46 | rezerwa |
Za zapalniczkę odpowiada bezpiecznik nr 27, 15A.
Szczegółowe oznaczenie bezpieczników dla modeli od 2019 roku
| F1 | 15A Przekaźnik elektrycznego wentylatora chłodnicy o minimalnych obrotach K18 (w wersji z klimatyzacją lub klimatyzacją), Przekaźnik elektrycznego wentylatora chłodnicy o maksymalnych obrotach K4, Przekaźnik sprzęgła sprężarki klimatyzacji K10 (w wersja z klimatyzacją lub klimatyzacją) |
| 15A Sterownik systemu zarządzania silnikiem | |
| 15A Wtryskiwacze cylindrów, Cewki zapłonowe 2 × 2 (dla 8-zaworowych silników spalinowych), Cewki zapłonowe (dla 16-zaworowych silników spalinowych) | |
| F2 | 7,5A Zawór przepustnicy rury dolotowej (dla 16-zaworowego silnika spalinowego 21127), zawór upustowy adsorbera |
| 7,5А Czujniki tlenu, czujnik fazy (dla 16-zaworowego silnika spalinowego), czujnik masowego przepływu powietrza (dla 8-zaworowego silnika spalinowego lub 16-zaworowego silnika spalinowego 21126) | |
| Selektor 7,5A AMT (w wersji z kontrolerem AMT) | |
| 7,5А Jednostka sterująca systemu monitorowania ciśnienia w oponach (kl. 30) (REZERWA) | |
| F3 | 5A Sterownik układu przeciwblokującego / sterownik stabilności |
| F4 | 15A Sterownik sterujący poduszką powietrzną |
| F5 | 7,5A Przekaźnik rozrusznika K2 / sterownik automatycznej skrzyni biegów, przekaźnik odciążający wyłącznik zapłonu K1, |
| 7,5А Przekaźnik podgrzewanych siedzeń K13 (opcja), Przekaźnik podgrzewania tylnej szyby KB, Przekaźnik podgrzewanej szyby przedniej K14 (opcja) | |
| 7,5A Przekaźnik pompy paliwa K12 | |
| 7,5A Jednostka sterująca elektrycznie podgrzewaną szybą przednią | |
| 7.5A Sterownik systemu zarządzania silnikiem | |
| 7,5A System audio Sterownik elektrycznego wspomagania kierownicy Przełącznik wycieraczek Centralna jednostka elektroniki nadwozia (opcja) Blok zacisków ERA-GLONASS Przełącznik pedału sprzęgła (dla manualnej skrzyni biegów) Przełącznik pedału hamulca Zestaw wskaźników Jednostka sterująca systemem blokowania drzwi (opcja)) Przełącznik blokady drzwi kierowcy Przełącznik klimatyzacji (opcja) Czujnik prędkości automatycznej skrzyni biegów (opcja) Przełącznik trybu automatycznej skrzyni biegów (opcja) Sterownik AMT (opcja) Jednostka sterująca systemu monitorowania ciśnienia w oponach (RESERVE) | |
| F6 | 5A Podgrzewane lusterka |
| F7 | 10A Światło drogowe, prawa burta |
| F8 | Portowe światło drogowe 10A |
| F9 | 5A Światła boczne na prawej burcie |
| F10 | Światła obrysowe boczne 5A, |
| 5A Oświetlenie tablicy rejestracyjnej, lampa bagażnika (opcja) | |
| 5A Podświetlenie instrumentów i klawiszy | |
| F11 | 5A Tylne światła przeciwmgielne |
| F12 | 10A Światło mijania, prawa burta |
| F13 | 10A Światła mijania, lewa strona |
| F14 | 20A Jednostka centralna elektroniki nadwozia |
| 20A Wycieraczka szyby tylnej (opcja), Spryskiwacz szyby przedniej, Wycieraczka szyby przedniej | |
| 20A Włącznik wycieraczki kolumny kierownicy | |
| F15 | 10A Wycieraczka tylnej szyby, Spryskiwacz tylnej szyby |
| F 16 | 7,5A Kierunkowskazy, światło cofania, jednostka sterująca systemem parkowania (opcja) |
| F17 | 5A Jednostka sterująca systemem zamka drzwi |
| F18 | Przełącznik siłownika zamka bagażnika 5/15 / 20A, przekaźnik sterujący siłownika zamka bagażnika, oświetlenie bagażnika, jednostka sterująca systemu zamka drzwi |
| F19 | REZERWA |
| F20 | REZERWA |
| F21 | 15A Silnik pompy paliwa |
| F22 | Przełącznik sygnału hamulca 7,5 A, sygnały hamulca, dodatkowy sygnał hamulca |
| 7,5A Sterownik układu przeciwblokującego / Układ kontroli stabilności (ABS / ESP), sterownik AMT (opcjonalnie) | |
| F23 | 5A Zestaw wskaźników |
| Złącze diagnostyczne 5A | |
| F24 | 10A Przekaźnik klaksonu K8 |
| 10A Sygnał dźwiękowy | |
| F25 | Wkład 15A do podłączenia dodatkowych odbiorników w kabinie / zapalniczki |
| F26 | 10A System audio |
| 10A Przekaźnik odciążający wyłącznika zapłonu K1 | |
| F27 | 10A Światło przeciwmgielne, prawa burta |
| F28 | 10A Lampa przeciwmgielna, lewa strona |
| F29 | 15A Podgrzewane przednie siedzenia |
| F30 | Światła do jazdy dziennej 10A |
| F31 | 10A Centralna jednostka elektroniki nadwozia: kierunkowskazy; zasilanie zespołu elektroniki nadwozia; Światła dzienne |
| F32 | 30A Jednostka centralna elektroniki nadwozia: elektryczne szyby; zamki do drzwi i bagażnika; Czujnik deszczu; oświetlenie schowka podręcznego; plafon oświetleniowy bagażnika; moduł oświetlenia wnętrza |
| F33 | 5A Moduł drzwi kierowcy |
| F34 | 7,5А Sprzęgło sprężarki klimatyzacji (w wersji z klimatyzacją lub klimatyzatorem) |
| 7,5A Sterownik do automatycznego sterowania systemem grzewczym | |
| F35 | 15A Sterownik automatycznej skrzyni biegów |
| 15A Napęd sterujący automatyczną skrzynią biegów | |
| F36 | 15A Alarm: przekaźnik K15; przekaźnik K16 |
| F37 | Przełącznik siłownika zamka bagażnika 5/15 / 25A, przekaźnik sterujący siłownika zamka bagażnika, oświetlenie bagażnika, jednostka sterująca systemu zamka drzwi |
| F38 | Światła do jazdy dziennej 10A |
| F39 | Kaseta 15A do podłączenia dodatkowych odbiorników w bagażniku (opcja) |
| F40 | 10A Do złącza oświetlenia przyczepy |
| F41 | 50A Ogrzewana przednia szyba |
| F42 | 30A Podgrzewane lusterka zewnętrzne |
| 30A Ogrzewana tylna szyba | |
| F43 | 50A Kontroler АМТ |
| F44 | 30A Wentylator nagrzewnicy elektrycznej (opcjonalnie) |
| 30A Sterownik automatycznej klimatyzacji (opcja) | |
| F45 | 30A Elektryczne szyby w przednich drzwiach |
| 30A Sterowanie lusterkami zewnętrznymi (opcja) | |
| F46 | REZERWA |
Za zapalniczkę odpowiada bezpiecznik nr 25, 15A.
Opis przekaźnika
| К1 | Przekaźnik odciążający wyłącznik zapłonu |
| K2 | Dodatkowy przekaźnik rozrusznika |
| KZ | Przekaźnik wycieraczek szyby przedniej / przekaźnik autostartu (opcjonalnie) |
| K4 | Przekaźnik wentylatora chłodnicy maksymalnej prędkości |
| K5 | Przekaźnik obrotu i alarmu / Przekaźnik K15A (autostart) (opcjonalnie) |
| KB | Przekaźnik podgrzewanej szyby tylnej / przekaźnik szyby elektrycznej |
| K7 | Przekaźnik świateł drogowych reflektorów |
| K8 | Przekaźnik klaksonu |
| K9 | Przekaźnik świateł mijania reflektorów |
| K10 | Przekaźnik sprzęgła sprężarki klimatyzacji (wersja A/C) |
| К11 | Główny przekaźnik ECM |
| К12 | Przekaźnik pompy paliwa |
| К13 | Przekaźnik ogrzewania siedzenia (opcjonalnie) |
| К14 | Przekaźnik podgrzewanej szyby przedniej (opcjonalnie) |
| К15 | przekaźnik przełączający światła cofania |
| К16 | Przekaźnik klimatyzatora |
| К17 | Przekaźnik wentylatora chłodnicy w trybie autostartu |
| К18 | Przekaźnik wentylatora chłodnicy niskiej prędkości |
Komora silnika

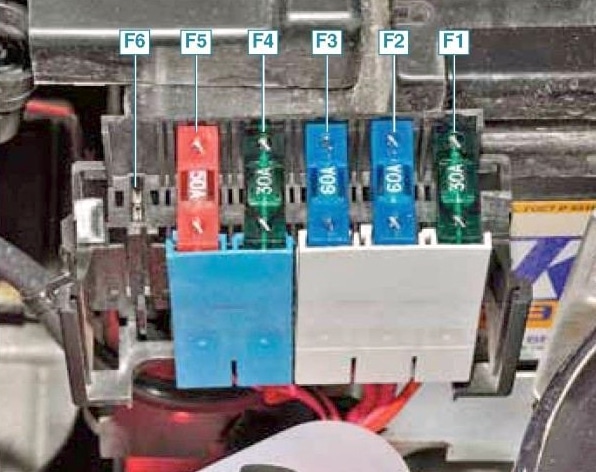

Znajduje się obok akumulatora.
Schemat
Przeznaczenie
Typ 1
- 30A Światła mijania lub przekaźnik główny, obwody zabezpieczone bezpiecznikami F1 i F21 kostki montażowej w kabinie pasażerskiej 50A Ogrzewana przednia szyba
- Generator 60A
- Generator 60A
- 30/40A Wentylator nagrzewnicy (dotacje pieca bezpiecznikowego)
- Elektromechaniczne wspomaganie kierownicy 50A
- Blok ABS 60A
Typ 2
- Generator 60A
- Generator 60A
- 30/40A Wentylator chłodnicy
- 40A ABS/ESP
- 25A ABS/ESP
- Elektryczny sterownik wspomagania kierownicy 50A
Typ 3
- 30A Światła mijania lub przekaźnik główny, obwody zabezpieczone bezpiecznikami F1 i F21 bloku montażowego w kabinie pasażerskiej
- Generator 60A
- Generator 60A
- Wentylator nagrzewnicy 30A (dotacje na piec bezpiecznikowy)
- Elektryczne wspomaganie kierownicy 50A
Podręcznik
Więcej informacji na temat naprawy i konserwacji Grantów znajdziesz w tej instrukcji: „ pobierz ”.
Opublikowaliśmy także film na naszym kanale YouTube. Oglądaj i subskrybuj.
A jeśli masz jakieś pytania lub masz coś do dodania, napisz w komentarzach.
