Hyundai Porter I generacji produkowany był w latach 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 i 2004, głównie w konfiguracji z trzymiejscową kabiną umieszczoną nad silnikiem. W tym artykule znajdziesz opis bezpieczników i przekaźników Hyundai Porter 1 wraz ze schematami skrzynek i ich lokalizacją. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja skrzynek i rozmieszczenie elementów w Twoim Porterze 1 może różnić się od przedstawionych informacji, sprawdź opis w swojej dokumentacji technicznej.
Contents
Przedział pasażerski

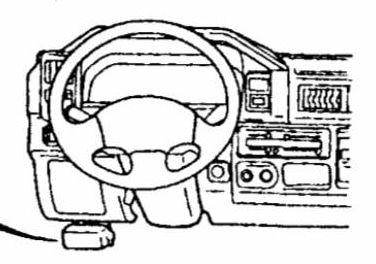

Jednostka główna z bezpiecznikami i przekaźnikami znajduje się pod deską rozdzielczą po stronie kierowcy, w tym samym miejscu co złącze diagnostyczne.

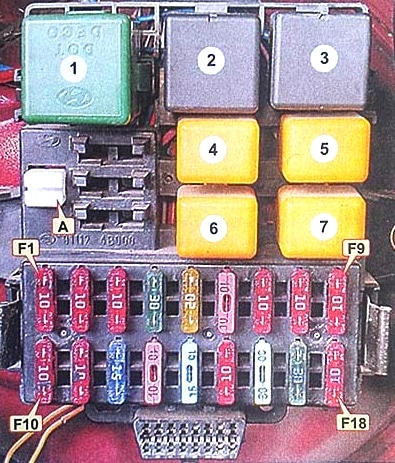

Schemat
Opis
| 1 | Zestaw wskaźników 10A, moduł sterujący skrzynią biegów, moduł sterujący silnika, przekaźnik sterujący silnikiem, kontrola poziomu oleju |
| 2 | 10A Kierunkowskazy, światło cofania, ABS |
| 3 | 10/20A Tylna lampa przeciwmgłowa/ABS |
| 4 | 30A Nagrzewnica, reflektor, elektrycznie sterowana szyba, światła do jazdy dziennej, wentylator |
| 5 | 10A Magnetofon radiowy, zegar |
| 6 | Zapalniczka 15A |
| 7 | 15A Spryskiwacz i wycieraczka szyb, zegar podświetlenia wyłącznika zapłonu |
| 8 | 10A Lewy reflektor |
| 9 | 10A Prawy reflektor |
| 10 | 10A Lewe tylne światło, hamulec postojowy i oświetlenie tablicy rejestracyjnej, przekaźnik przednich świateł przeciwmgłowych |
| 11 | 10A Oświetlenie, prawe światło tylne, światło hamulca postojowego i oświetlenie numerów |
| 12 | 15A Przednie światła przeciwmgielne |
| 13 | Alarm 10A |
| 14 | 10A Sygnał dźwiękowy, światło hamowania, tylne światło przeciwmgielne, sterowanie |
| 15 | 10/15A Podgrzewacz filtra paliwa/lampka kabinowa, zegar, klakson |
| 16 | 10/15A Zamek drzwi |
| 17 | 20 / 30A Podnośniki szyby, Podnośnik lewej szyby |
| 20A Lewe okno zasilania | |
| 18 | 10/15A Regulacja klimatyzatora, regulator szyby prawej |
Za zapalniczkę odpowiada bezpiecznik nr 6, 15A.
Przekaźnik
- R1 Przekaźnik kierunkowskazów i alarmu
- R2 Przekaźnik filtra paliwa
- R3 Przekaźnik monitorujący silnik
- R4 Przekaźnik reflektorów
- R5 Przekaźnik światła bocznego
- R6 Przekaźnik świateł przeciwmgłowych
- R7 Przekaźnik okna elektrycznego

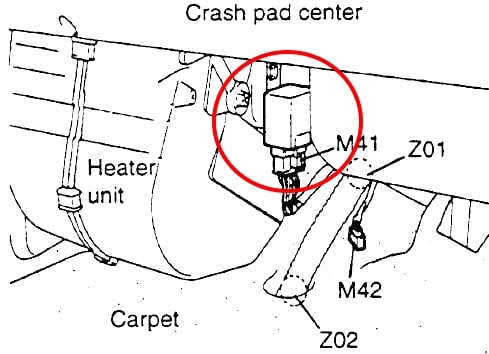

Po prawej stronie przekaźnik wycieraczek jest montowany osobno.
Komora silnika
Skrzynka bezpiecznikowa
Schemat
Przeznaczenie
- 40A IGN SW – wyłącznik zapłonu
- 80А GLOW – świeca żarowa
- 80А ALT – generator
- 50A HLAMP – reflektory
- 40A P/WINDOW – elektryczne podnośniki szyb
Przekaźnik
Przekaźnik tylnych świateł przeciwmgłowych (M40)

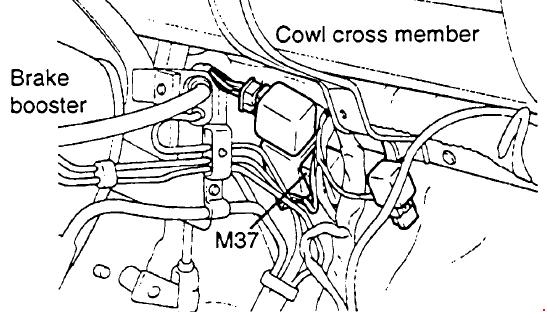

Przekaźnik filtra paliwa (M37)

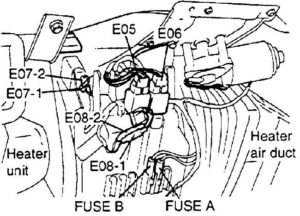

Przekaźniki i bezpieczniki klimatyzatora

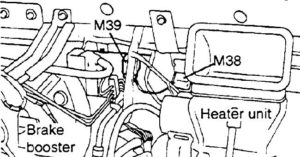

Przekaźnik rozrusznika (M38)
