Hyundai Accent , samochód subkompaktowy, był sprzedawany od 1995 roku do chwili obecnej w czterech generacjach i dostarczany na całym świecie. Znany również jako Hyundai Verna lub Dodge Verna . W naszym materiale znajdziesz oznaczenia bezpieczników i przekaźników Hyundai Accent , wraz ze schematami skrzynek, ich lokalizacją oraz zdjęciami, które ukazały się w latach 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 i 2013 . Pokażemy bezpiecznik odpowiedzialny za zapalniczkę i znajdziemy dodatkowe elektroniczne jednostki sterujące.
Rzeczywiste przyporządkowanie elementów w ramkach może różnić się od przedstawionego. Sprawdź, korzystając ze schematów znajdujących się z tyłu osłony ochronnej.
Contents
Przedział pasażerski

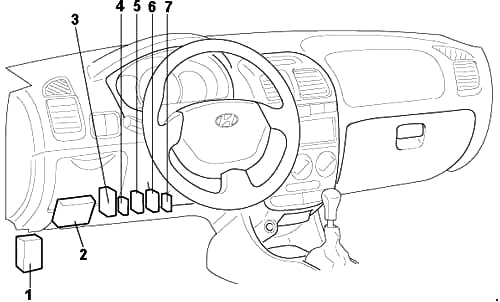

Lokalizacja
Przeznaczenie
- Skrzynka bezpiecznikowa
- Skrzynka przekaźników
- Moduł ETACS lub przekaźnik podgrzewanej szyby tylnej
- Przekaźnik wycieraczki tylnej (hatchback)
- Zegar pasa bezpieczeństwa (bez ETACS)
- Przekaźnik wycieraczek (bez ETACS)
- Moduł otwartych drzwi (dzwonek)
Skrzynka bezpiecznikowa
Znajduje się na lewym słupku pod deską rozdzielczą, za osłoną ochronną.

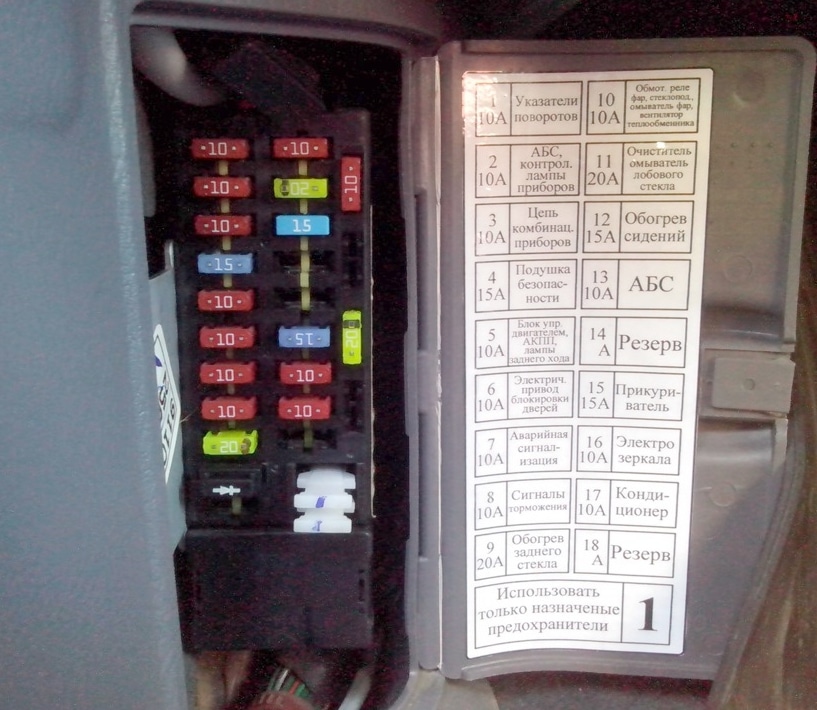

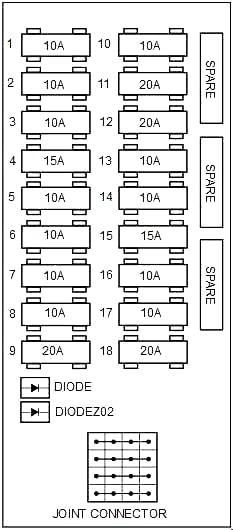

Schemat
Opis
| 1 | 10A Kierunkowskazy, przełącznik biegu wstecznego, przełącznik zakresu skrzyni biegów, wybierak automatycznej skrzyni biegów |
| 2 | 10A Zestaw wskaźników, ETACM (moduł opóźnienia czasowego i sterowania alarmem), rezystor wstępnego wzbudzenia, zegar ostrzegający o zapięciu pasów bezpieczeństwa |
| 3 | 10A Zestaw wskaźników |
| 4 | Poduszki powietrzne 15A |
| 5 | 10A ECM, PCM, wybierak automatycznej skrzyni biegów, przełącznik zakresu skrzyni biegów, czujnik MAF, czujnik prędkości, lampka filtra paliwa |
| 6 | 10A Centralny zamek |
| 7 | Alarm awaryjny 10A, ETACM (moduł systemu zarządzania opóźnieniem czasowym i alarmem włamaniowym) |
| 8 | 10A Światło hamowania, wybierak automatycznej skrzyni biegów, elektromagnes blokady automatycznej skrzyni biegów |
| 9 | 20A Ogrzewana tylna szyba |
| 10 | 10A Reflektor, elektryczne szyby, elektryczna regulacja zasięgu reflektorów, spryskiwacz reflektorów, ETACM (moduł opóźnienia czasowego i sterowania alarmem), przednie światła przeciwmgielne, wentylator wymiennika ciepła skraplacza klimatyzacji, wentylator chłodzenia silnika, przekaźnik filtra paliwa, spryskiwacz tylnej szyby |
| 11 | 20A Wycieraczka przednia i spryskiwacz |
| 12 | 20A Podgrzewane siedzenia |
| 13 | 10A ABS – ABS |
| 14 | 10A Zegar, audio, wybierak automatycznej skrzyni biegów |
| 15 | Zapalniczka 15A |
| 16 | Lusterka elektryczne 10A |
| 17 | 10A Ogrzewana tylna szyba, podgrzewane lusterka |
| 18 | 20A Wycieraczka tylna |
Za zapalniczkę odpowiada bezpiecznik nr 15 przy 15A.
Skrzynka przekaźników
Aby się do niego dostać należy zdjąć schowek.

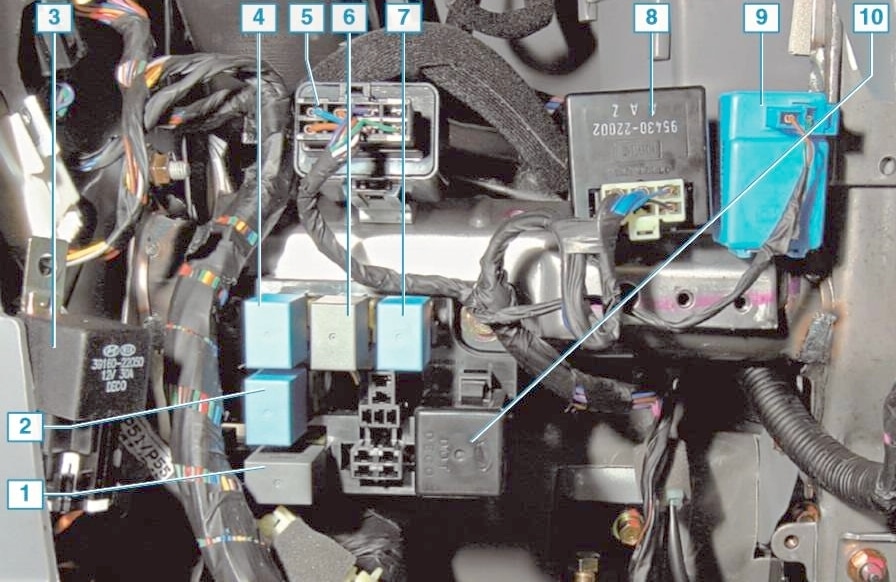

Schemat
Oznaczenie
- przekaźnik elektronicznego rozdziału siły hamowania (EBD);
- przekaźnik świateł przeciwmgielnych w tylnych światłach;
- główny przekaźnik układu zarządzania silnikiem (dla przejrzystości mocowanie jest odłączone);
- przekaźnik reflektorów;
- przekaźnik wycieraczki i spryskiwacza szyby przedniej;
- Przekaźnik ABS;
- przekaźnikowe podnośniki elektryczne;
- przekaźnik ogrzewania tylnej szyby;
- przekaźnik klaksonu;
- kierunkowskaz i przekaźnik alarmowy.
Komora silnika

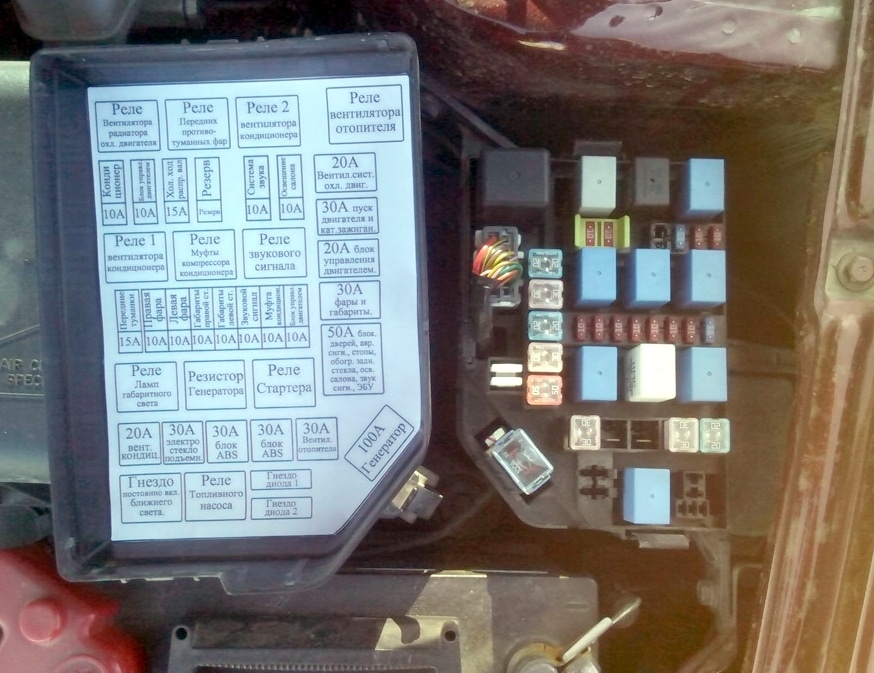

Główne pudełko
Znajduje się po lewej stronie, obok akumulatora.

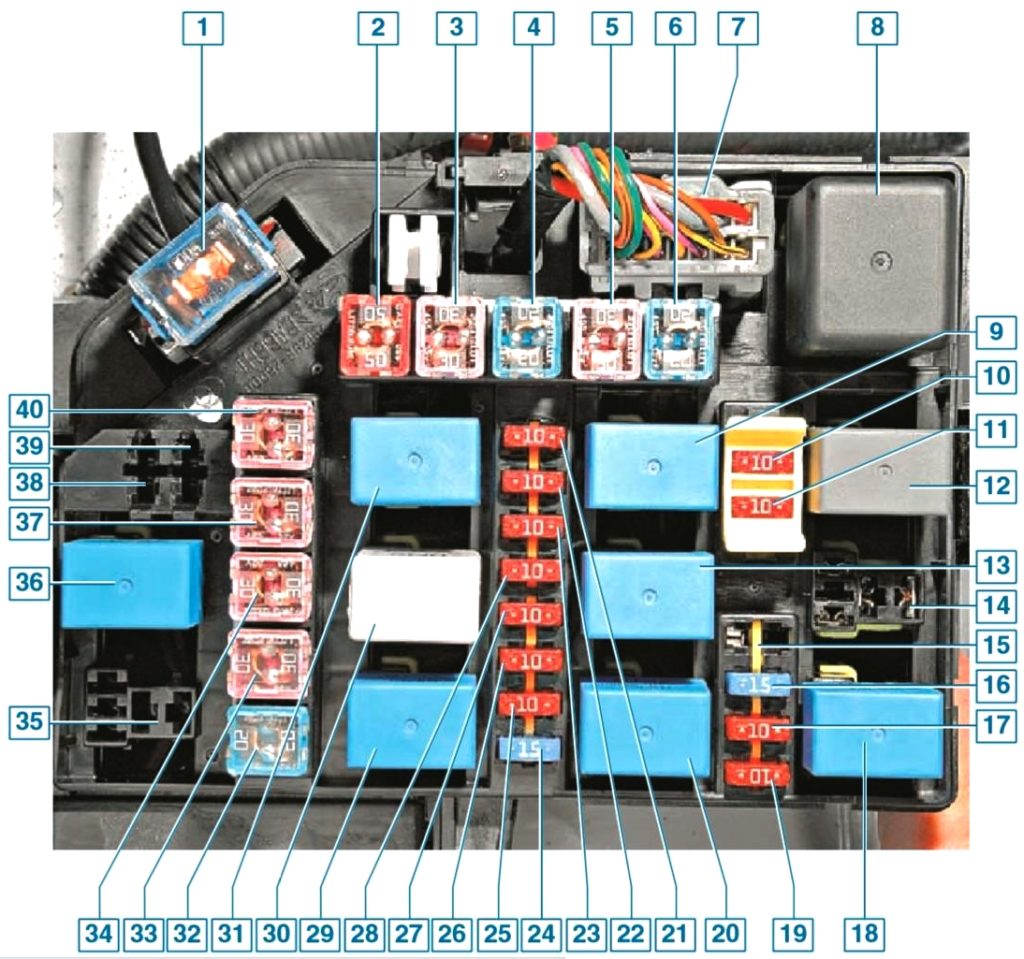

Schemat
Przeznaczenie
| 1 | Generator 100A |
| 2 | Centralny zamek 50A, alarm, światła stop, podgrzewana tylna szyba, sygnalizacja dźwiękowa, oświetlenie wnętrza, elektroniczna centrala sterująca |
| 3 | Wymiary 30A, reflektor – reflektory |
| 4 | Jednostka sterująca silnika 20A |
| 5 | Zapłon 30A, uruchomienie silnika |
| 6 | Wentylator chłodzący silnik 20A |
| 7 | złącze przewodów |
| 8 | przekaźnik wentylatora nagrzewnicy |
| 9 | przekaźnik klaksonu |
| 10 | Lampy wewnętrzne 10A |
| 11 | System audio 10A – magnetofon radiowy |
| 12 | przekaźnik wentylatora klimatyzatora nr 2 |
| 13 | przekaźnik sprężarki klimatyzacji |
| 14 | przekaźnik świateł przeciwmgłowych |
| 15 | pompa paliwa, przekaźnik pompy paliwa |
| 16 | 15A Sterowanie prędkością biegu jałowego, czujnik położenia wałka rozrządu |
| 17 | Jednostka sterująca silnika 10A |
| 18 | przekaźnik wentylatora chłodnicy |
| 19 | 10A włączenie klimatyzatora |
| 20 | przekaźnik nr 1 wymiennika ciepła wentylatora skraplacza układu klimatyzacji |
| 21 | Jednostka sterująca silnika 10A |
| 22 | Sprzęgło sprężarki klimatyzacji 10A |
| 23 | 10A sygnał dźwiękowy |
| 24 | Bezpiecznik świateł przeciwmgłowych 15A |
| 25 | Reflektor przedni 10A – lewy reflektor |
| 26 | Światło główne 10A – prawy reflektor |
| 27 | Bezpiecznik 10A prawego światła bocznego, oświetlenie tablicy rejestracyjnej |
| 28 | Bezpiecznik 10 A lewego światła bocznego, przekaźnik spryskiwaczy reflektorów |
| 29 | przekaźnik wielkości |
| 30 | rezystor wstępnego wzbudzenia generatora |
| 31 | przekaźnik rozrusznika |
| 32 | Wentylator wymiennika ciepła skraplacza klimatyzacji 20A |
| 33 | Bezpiecznik podnośnika szyb 30A |
| 34 | Układ ABS 30A |
| 35 | przekaźnik stale włączonych świateł mijania |
| 36 | przekaźnik pompy paliwa (pompa paliwa) |
| 37 | Układ przeciwblokujący 30A – ABS |
| 38 | dioda |
| 39 | dioda |
| 40 | Bezpiecznik wentylatora nagrzewnicy 30A |
Dodatkowe pudełko
Instalowany w modelach z silnikiem Diesla.
Schemat
Oznaczenie
| 1 | 80A Przekaźnik świecy żarowej |
| 2 | 60A Przekaźnik nagrzewnicy (1) |
| 3 | 30A Przekaźnik nagrzewnicy (2) |
| 4 | 30A Przekaźnik ogrzewania filtra paliwa |
To wszystko. A jeśli masz coś do uzupełnienia materiału lub masz pytania, zadaj je w komentarzach.
