Honda Stream 2 generacji produkowana była w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013 i 2014 z oznaczeniami nadwozia Rn6, Rn7, Rn8, Rn9. W tym czasie model został odnowiony. W naszym artykule znajdziesz opis bezpieczników i przekaźników Hondy Stream 2 wraz ze schematami skrzynek bezpiecznikowych, zdjęciami i ich lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego.
Przedział pasażerski

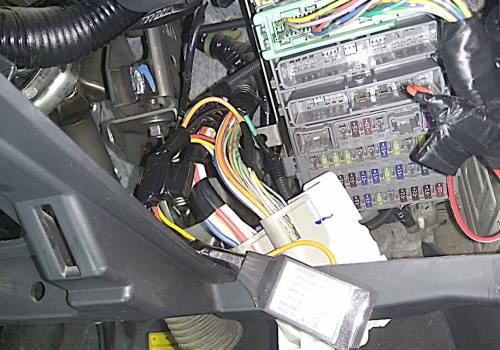

Wewnątrz główna skrzynka bezpieczników i przekaźników znajduje się w dolnej części tablicy rozdzielczej, za pokrywą ochronną.

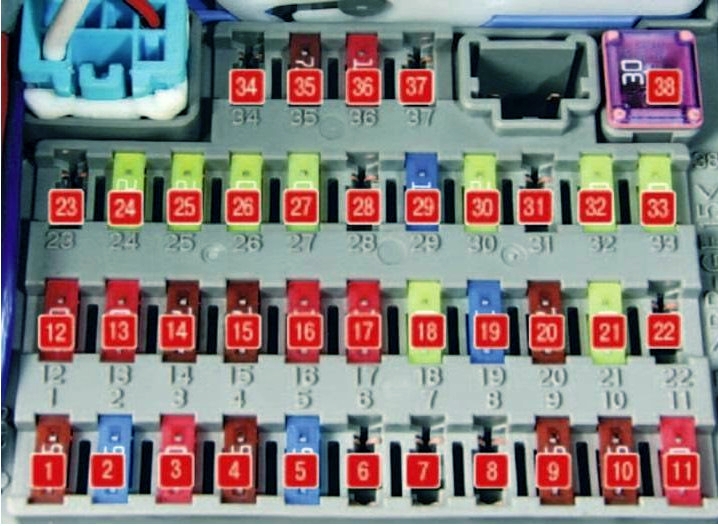

Schemat
Opis
| 1 | 7,5A Podświetlenie panelu sterowania lusterkami z napędem elektrycznym, przekaźnik podnoszenia szyby |
| 2 | 15 A, pompa paliwa, czujnik CMP A, moduł sterujący silnika (ECM/PCM), moduł sterujący immobilizera |
| 3 | 10A Alternator, moduł sterujący silnika (ECM/PCM), EVAP (czujnik masowego przepływu powietrza (MAF)) |
| 4 | Jednostka sterująca ABS lub VSA 7,5 A i modulator ciśnienia, wieloosiowy czujnik przyspieszenia (VSA), jednostka sterująca elektrycznego wspomagania układu kierowniczego (ESP) |
| 5 | 15A Ogrzewanie, przekaźnik ogrzewania siedzenia |
| 6 | 20A Przednie światło przeciwmgłowe |
| 7 | 7,5A System monitorowania ciśnienia w oponach (TPMS) |
| 8 | 7,5A Wycieraczka tylna |
| 9 | 7,5A System wykrywania zajętości przedniego siedzenia pasażera (ODS), wskaźnik wyłączenia poduszki powietrznej pasażera z przodu, sterownik poduszki powietrznej |
| 10 | Zestaw wskaźników 7,5 A (obrotomierz), jednostka sterująca podnośnikiem szyb (Coupe), włącznik świateł cofania (M/T), elektromagnes blokady dźwigni zmiany biegów (A/T), moduł elektroniki nadwozia (MICU), system monitorowania ciśnienia w oponach (TPMS)) , moduł monitorowania akumulatora (BCM) (hybrydowy), moduł interfejsu |
| 11 | 10A Jednostka sterująca poduszką powietrzną |
| 12 | 10A Prawy reflektor (światła drogowe) |
| 13 | 10A Reflektor lewy (światła drogowe) |
| 14 | 7,5A Oświetlenie deski rozdzielczej, oświetlenie wnętrza, kontrolka wyłączenia poduszki powietrznej pasażera z przodu |
| 15 | 7,5A Światła postojowe, oświetlenie tablicy rejestracyjnej |
| 16 | 15A Reflektor prawy (światła mijania) |
| 17 | 15A Reflektor lewy (światła mijania) |
| 18 | 20A Światło drogowe, moduł elektroniki nadwozia (MICU) |
| 19 | 15A Światła postojowe, moduł elektroniki nadwozia (MICU) |
| 20 | Tylne światło przeciwmgielne 7,5 A |
| 21 | 20A Światła mijania, moduł elektroniki nadwozia (MICU) |
| 22 | – |
| 23 | 7,5 A Sygnał rozrusznika, moduł sterujący silnika i skrzyni biegów (PCM) |
| 24 | 20A Szyberdach |
| 25 | 20A Zamek centralny, moduł elektroniki nadwozia (MICU) |
| 26 | 20A Sterownik podnośnika szyb (jednostka sterująca podnośnikiem szyb) |
| 27 | 20A System ogrzewania i klimatyzacji |
| 28 | Gniazdo 15A w konsoli środkowej |
| 29 | Gniazdo 15A przednie (zapalniczka) |
| 30 | 20A Szyba pasażera z przodu, sterownik szyberdachu (coupe) |
| 31 | Spryskiwacz reflektorów 20AF |
| 32 | 20A Tylne prawe okno elektryczne, sterownik szyberdachu |
| 33 | 20A Tylny lewy elektryczny regulator szyby |
| 34 | – |
| 35 | 7,5 A System audio, gniazdo przednie, gniazdo w konsoli środkowej, wzmacniacz audio (coupe), jednostka sterująca zestawu głośnomówiącego (HandsFreeLink), wyłącznik zapłonu, moduł elektroniki nadwozia (MICU), moduł interfejsu |
| 36 | 10A Panel sterowania ogrzewaniem/klimatyzacją, elektryczne lusterka, układ recyrkulacji powietrza, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik nagrzewnicy, przekaźnik podgrzewanego lusterka, przekaźnik podgrzewanej tylnej szyby, przekaźnik sterujący wentylatora chłodzącego, przekaźnik wentylatora chłodzącego (dioda klimatyzacji) |
| 37 | 7,5 A Światła do jazdy dziennej, moduł elektroniki nadwozia (MIKU) |
| 38 | 30A Wycieraczka, moduł elektroniki nadwozia (MICU) |
Bezpieczniki zapalniczki (gniazda zasilania) to bezpieczniki nr 28 (tylne gniazdo akcesoriów) i nr 29 (gniazdo akcesoriów).

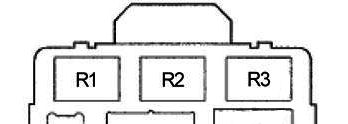

Przekaźniki instaluje się w górnej części urządzenia.
Przekaźnik
- R1 – Okno elektryczne
- R2 – Pompa paliwa (główna PGM-FI 2)
- R3 – Rozrusznik
Sprawdź przeznaczenie na podstawie diagramów znajdujących się z tyłu pokrywy pudełka.
Komora silnika

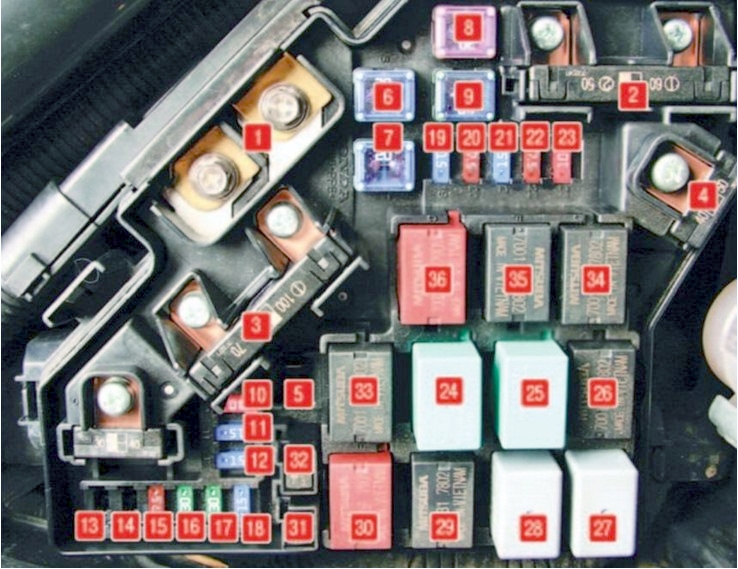

Pod maską obok akumulatora znajduje się główna skrzynka bezpieczników i przekaźników.
Schemat
Przeznaczenie
| 1 | 100A Akumulator, alternator, rozrusznik, skrzynka bezpieczników i przekaźników |
| 70A Jednostka sterująca elektrycznego wspomagania układu kierowniczego (ESP) | |
| 2 | 50A Wyłącznik zapłonu |
| Bezpieczniki 60A (skrzynka kabinowa): 5, 6, 7, 27, 28, 29, 31 | |
| 3 | Jednostka sterująca 30/40A i modulator ciśnienia ABS lub VSA |
| 4 | Bezpieczniki 50A (blok w kabinie): 18, 19, 20, 21 |
| Bezpieczniki 40A (blok w kabinie): 24, 25, 26, 30, 32, 33 | |
| 5 | – |
| 6 | Przekaźnik wentylatora klimatyzacji 10A, wentylator klimatyzacji |
| 7 | 20A M/T: Przekaźnik wentylatora chłodzącego, wentylator chłodzący |
| 30A A/T: Przekaźnik wentylatora chłodzącego, wentylator chłodzący | |
| 8 | 30A Przekaźnik podgrzewanej szyby tylnej, podgrzewana szyba tylna |
| 9 | 40A Przekaźnik nagrzewnicy, nagrzewnica |
| 10 | 10A System ostrzegania o zagrożeniach, moduł elektroniki nadwozia (MICU), zestaw wskaźników (prędkościomierz), zestaw wskaźników (obrotomierz) |
| 11 | 15A Czujnik nr 1 stosunku powietrza do paliwa (A/F), moduł sterujący silnika (ECM)/PCM) |
| 12 | 15A Światła stopu, moduł sterujący silnika i automatycznej skrzyni biegów (ECM/PCM), klakson, moduł elektroniki nadwozia (MICU) |
| 13 | – |
| 14 | – |
| 15 | Przekaźnik wentylatora 7,5AA/C, czujnik poziomu oleju |
| 16 | – |
| 17 | Wzmacniacz audio 15A |
| 18 | 15A Cewki zapłonowe, moduł sterujący silnika (ECM/PCM) |
| 19 | 15A Czujnik położenia wału korbowego (CKP), czujnik położenia wałka rozrządu B (CMP), moduł sterujący automatycznej skrzyni biegów (ECM/PCM), przekaźnik korpusu przepustnicy (ETCS), wtryskiwacze, przekaźnik modułu sterującego silnika (PGM-FI#1/PGM -FI # 2 (pompa paliwa)) |
| 20 | Przekaźnik sprzęgła sprężarki 7.5AA/C, sprzęgło sprężarki klimatyzacji |
| 21 | 15A Przekaźnik przepustnicy (ETCS), moduł sterujący silnika i automatycznej skrzyni biegów (ECM/PCM) |
| 22 | 7,5 A Oświetlenie wnętrza, oświetlenie bagażnika, pomocnicza elektryczna pompa płynu chłodzącego (hybryda) |
| 23 | Audio 10 A, złącze diagnostyczne (DLC), zestaw wskaźników (prędkościomierz), zestaw wskaźników (tachometr), alarm, jednostka sterująca immobilizera, moduł elektroniki nadwozia (MICU), jednostka sterująca zestawu głośnomówiącego (HandsFreeLink) |
| 24 | Przekaźnik podgrzewanej szyby tylnej |
| 25 | Przekaźnik silnika nagrzewnicy |
| 26 | Przekaźnik wentylatora skraplacza klimatyzacji |
| 27 | Przekaźnik sterujący wentylatora chłodzącego silnik |
| 28 | Przekaźnik tylnej wycieraczki |
| 29 | Przekaźnik blokady wtrysku PGM-FI |
| 30 | Przekaźnik cewki zapłonowej |
| 31 | Diodowy silnik wentylatora |
| 32 | Dioda silnika wentylatora skraplacza AC |
| 33 | Przekaźnik sprzęgła klimatyzatora |
| 34 | Przekaźnik wentylatora chłodzenia silnika |
| 35 | Przekaźnik siłownika przepustnicy |
| 36 | PGM-FI MAIN Główny przekaźnik układu wtryskowego |
