Honda Civic 7 generacji była produkowana w latach 2000, 2001, 2002, 2003, 2004, 2005 i 2006 w różnych wersjach nadwozia. W tym czasie model został odnowiony. Wersja tego samochodu z kierownicą po prawej stronie nosi nazwę Honda Ferio i ma oznaczenie nadwozia ES. W naszym materiale pokażemy rozmieszczenie elektronicznych jednostek sterujących, opis bezpieczników i przekaźników w Hondzie Civic 7 wraz ze schematami skrzynek bezpieczników i zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Umiejscowienie bloków i przeznaczenie znajdujących się w nich elementów może różnić się od przedstawionych i zależeć od roku produkcji, regionu dostawy oraz poziomu wyposażenia Twojego samochodu.
Contents

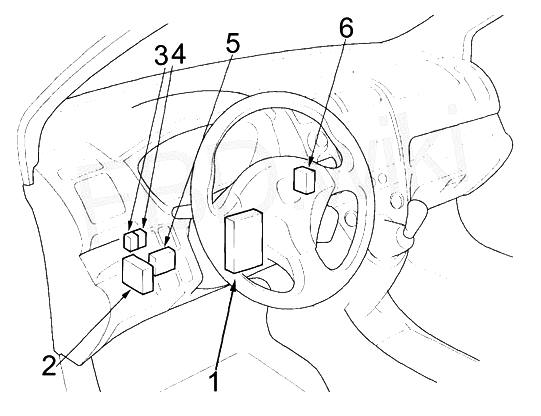

Przedział pasażerski
Lokalizacja
Rysunek poglądowy
Opis
- Skrzynka bezpieczników i przekaźników
- Jednostka sterująca światłami do jazdy dziennej (DRL)
- Hatchback: Przekaźnik świateł do jazdy dziennej (DRL).
- Hatchback (’02-’03): Przekaźnik przerywający światła mijania
- Jednostka tempomatu
- Hatchback: Centralny zamek/odbiornik dostępu bezkluczykowego
Skrzynka bezpieczników i przekaźników

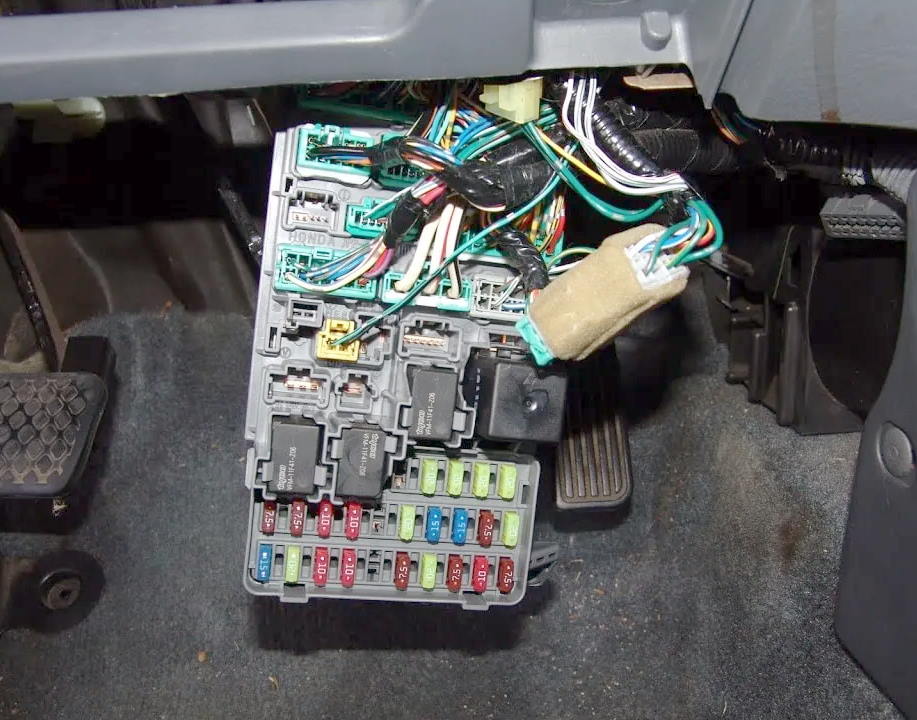

W kabinie główna skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą, po stronie kierowcy.
Aby uzyskać dostęp, zdejmij pokrywę ochronną.
Schemat
Przeznaczenie
| 1 | 5A Z wyjątkiem hybrydy: Cewki zapłonowe |
| 15A Hybrydowy: Moduł sterujący silnika (ECM), przednie cewki zapłonowe | |
| 2 | 20A Czujnik proporcji paliwa i powietrza (A/F) |
| 3 | 10A Światła do jazdy dziennej (DRL), moduł elektroniki nadwozia (MCU) |
| 4 | Przekaźnik czujnika stosunku powietrza do paliwa (A/F) 10 A, alternator, czujnik położenia wałka rozrządu (CMP), moduł tempomatu, czujnik obciążenia elektrycznego (ELD), układ emisji oparów benzyny (EVAP), podgrzewana sonda lambda (HO2S), czujnik prędkości ( VSS), przetwornica DC-DC (hybryda), jednostka sterująca skrzynią biegów (TCM) |
| 5 | – |
| 6 | 7,5 A Jednostka sterująca szyberdachem, przekaźnik otwierania/zamykania szyberdachu, przekaźnik podnośnika szyb |
| 7 | 20A Przekaźnik otwierania/zamykania okna dachowego |
| 8 | 7,5 A System audio, moduł elektroniki nadwozia (MCU), CarLink |
| 9 | 10A Poduszki powietrzne, tylna wycieraczka i spryskiwacz |
| 15A Hybrydowy: Moduł sterujący silnika (ECM), tylne cewki zapłonowe | |
| 10 | Przełącznik świateł cofania 7,5 A (M/T), jednostka sterująca wspomagania układu kierowniczego (EPS), zestaw wskaźników, centralny zamek/odbiornik dostępu bezkluczykowego, moduł elektroniki nadwozia (MCU), system antykradzieżowy, przekaźnik światła cofania (A/T), CarLink, elektromagnes blokady zmiany biegów (A/T) |
| 11 | 7,5A Jednostka sterująca układu przeciwblokującego (ABS). |
| 12 | 7,5 A Światła do jazdy dziennej (DRL), moduł elektroniki nadwozia (MCU) |
| 13 | 10A Jednostka sterująca poduszką powietrzną |
| 14 | Przekaźnik sprzęgła sprężarki klimatyzacji 10 A, przekaźnik wentylatora klimatyzacji, przekaźnik nagrzewnicy, panel sterowania nagrzewnicy, lusterka elektryczne, przekaźnik wentylatora chłodzącego, układ recyrkulacji powietrza, przekaźnik podgrzewanej tylnej szyby |
| 15 | 2A System antykradzieżowy |
| 10A System antykradzieżowy | |
| 16 | 20A Ogrzewanie siedzenia |
| Hybryda 7,5 A: Przekaźnik modułu sterującego silnika (MCM) nr 1 | |
| 17 | 15A Pompa paliwa, moduł sterujący silnika (ECM)/PCM), moduł sterujący silnika (PGM-FI) Przekaźnik nr 2, moduł sterujący poduszki powietrznej |
| 18 | Gniazdo 15A/zapalniczka |
| 19 | 7,5 A Przekaźnik zagrożenia, kierunkowskazów i alarmu |
| 20 | 30A Hatchback: MCU, wycieraczka i spryskiwacz |
| 20A Sedan, Coupe: Moduł elektroniki nadwozia (MCU), wycieraczka i spryskiwacz | |
| 21 | 7,5 A Hybrydowy: Moduł sterujący silnika (ECM), przekaźnik rozrusznika |
| 22 | 20A Podnośnik szyby pasażera z przodu, sterownik podnośnika szyb |
| 23 | 20A Podnośnik szyby kierowcy |
| 24 | 20 A. Lewa szyba sterowana elektrycznie |
| 25 | 20A Tylne prawe okno elektryczne |
| Dodatkowe bezpieczniki | |
| Hybrydowy 7,5 A: Przekaźnik wentylatora z ponownym uruchomieniem na gorąco | |
| Przekaźnik | |
| R1 | Z wyjątkiem hybrydy: rozrusznik |
| R2 | Światła postojowe |
| R3 | Elektryczne szyby |
| R4 | Kierunkowskazy/sygnały ostrzegawcze |
Za zapalniczkę odpowiada bezpiecznik nr 18.

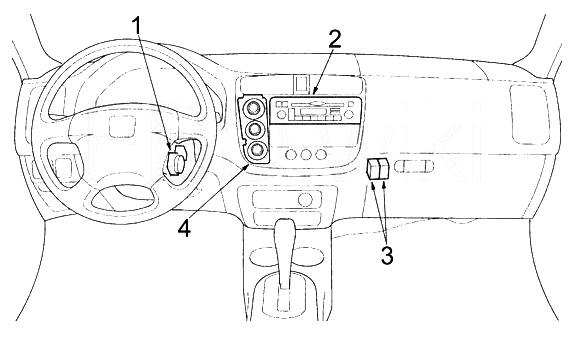

Dodatkowe elementy
Schemat
Oznaczenie
- Jednostka sterująca immobilizera (odbiornik)
- System nagłośnienia
- Sedan, Coupe: Przekaźnik świateł dziennych (DRL)
Sedan, Coupe: Przekaźnik świateł mijania - Panel sterowania nagrzewnicą

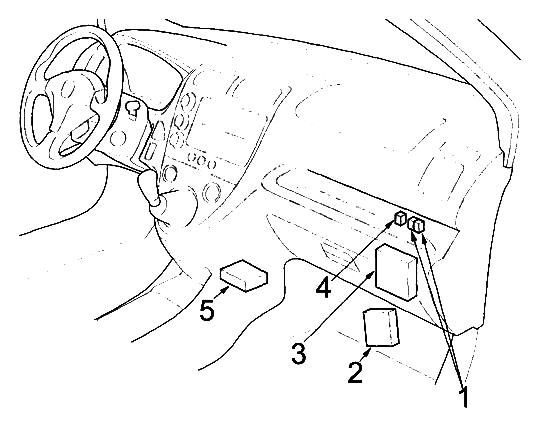

hatchback
Schemat
Opis
- Przekaźnik modułu sterującego silnika (PGM-FI) #1
Przekaźnik modułu sterującego silnika (PGM_FI) #2 (pompa paliwa) - Jednostka sterująca wspomagania układu kierowniczego (EPS)
- Moduł sterujący silnika (ECM/PCM)
- Przekaźnik czujnika stosunku powietrza do paliwa (A/F).
- Jednostka sterująca poduszką powietrzną

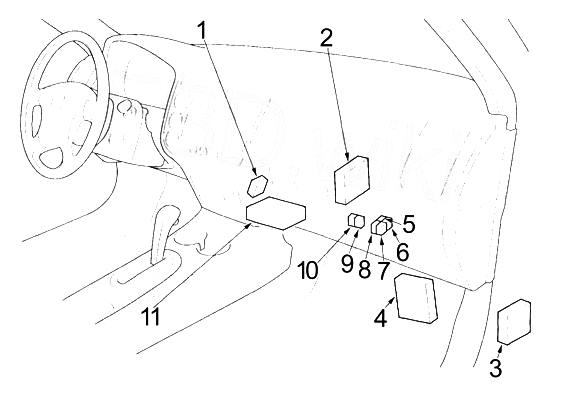

Sedana, Coupe
Schemat
Przeznaczenie
- Centralny zamek/odbiornik dostępu bezkluczykowego
- Moduł sterujący silnika (ECM)/PCM)
- Hybrydowy: moduł sterujący skrzynią biegów (TCM)
- Hybryda: Jednostka sterująca wspomagania układu kierowniczego (EPS).
- Hybrydowy: Przekaźnik czujnika stosunku powietrza do paliwa (A/F).
- Hybrydowy: przekaźnik świateł cofania (A/T)
- Przekaźnik modułu sterującego silnika (PGM-FI) nr 2 (pompa paliwa)
- Przekaźnik modułu sterującego silnika (PGM-FI) nr 1
- Z wyjątkiem hybrydy: przekaźnik czujnika stosunku powietrza do paliwa (A/F).
- Z wyjątkiem hybrydy: przekaźnik światła cofania (A/T)
- Jednostka sterująca poduszką powietrzną

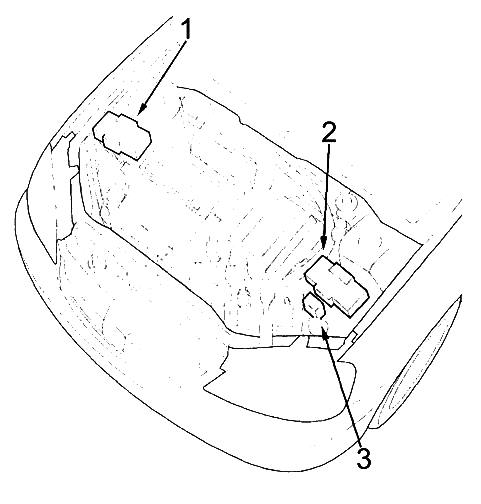

Komora silnika
Lokalizacja
Rysunek poglądowy
Oznaczenie
- Sedan, Coupe: Skrzynka bezpieczników i przekaźników
- Hatchback, hybryda: Skrzynka bezpieczników i przekaźników
- Hybryda: Skrzynka przekaźników
Skrzynka bezpieczników i przekaźników

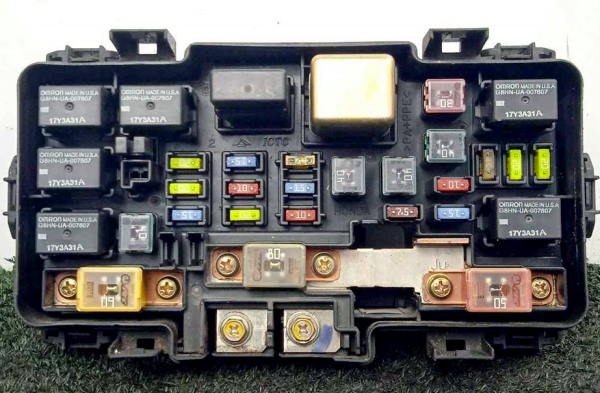

Zdjęcie poglądowe

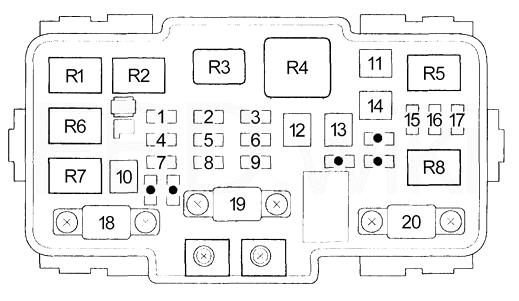

Schemat
Przeznaczenie
| 1 | Wentylator klimatyzacji 20 A, przekaźnik sprzęgła sprężarki klimatyzacji |
| 2 | 15 A z wyjątkiem wersji hybrydowej: przekaźnik świateł postojowych, oświetlenie tablicy przyrządów, przednie światła pozycyjne, panel sterowania ogrzewaniem, oświetlenie tablicy rejestracyjnej, tylne światła pozycyjne |
| Hybrydowy 10 A: Przekaźnik modułu sterującego silnika (MCM) nr 2 | |
| 3 | 7,5 A z wyjątkiem hybrydy: oświetlenie bagażnika, oświetlenie wnętrza, oświetlenie wyłącznika zapłonu |
| 10A Hybrid: Oświetlenie bagażnika, oświetlenie wnętrza, oświetlenie wyłącznika zapłonu. przekaźnik świateł postojowych | |
| 4 | 20A Przekaźnik wentylatora chłodzącego |
| 5 | Alarm 10A |
| 6 | 15A Przekaźnik modułu sterującego silnika (PGM-FI) nr 1, czujnik położenia wału korbowego (CKP), moduł sterujący silnika (ECM/PCM), wtryskiwacze, zawór IAC, odbiornik centralnego zamka/dostępu bez kluczyka, przekaźnik modułu sterującego silnika (PGM-FI) nr 2, czujnik położenia wałka rozrządu (CMP) (TDC), moduł sterujący wtryskiwaczy, przekaźnik wtryskiwaczy |
| 7 | 15A Czujnik położenia pedału hamulca, przekaźnik klaksonu, światła stopu, sygnał pedału hamulca (moduł sterujący układu przeciwblokującego (ABS), moduł sterujący silnika (ECM)/PCM), moduł elektroniki nadwozia (MCU)) |
| 8 | 10A Jednostka sterująca układu przeciwblokującego (ABS). |
| 9 | 10A System audio, złącze diagnostyczne (DLC), zestaw wskaźników, odbiornik zamka centralnego/bezkluczykowego, moduł elektroniki nadwozia (MCU), CarLink, moduł sterujący silnika (MCM) (hybrydowy), sterownik skrzyni biegów (hybrydowy), system antykradzieżowy |
| 10 | 40A Jednostka sterująca układu przeciwblokującego (ABS). |
| 11 | 30A Przekaźnik ogrzewania tylnej szyby |
| 40A Coupe: Przekaźnik podgrzewanej szyby tylnej | |
| 12 | 40A Przekaźnik nagrzewnicy |
| 13 | Bezpieczniki 40A (wewnętrzna skrzynka bezpieczników): 7, 23 |
| 14 | Bezpieczniki 40A (wewnętrzna skrzynka bezpieczników): 2, 3, 5, 15, 16 |
| Hybrydowy 40A: Przekaźnik wentylatora z ponownym rozruchem na gorąco, bezpieczniki (skrzynka bezpieczników w kabinie): 2, 3, 5, 15, 16, bezpieczniki (skrzynka bezpieczników w komorze silnika): #60 | |
| 15 | 15A Lewy reflektor, światła do jazdy dziennej (DRL), zestaw wskaźników, kierunkowskaz świateł drogowych, moduł elektroniki nadwozia (MCU) |
| 20A Lewy reflektor, światła do jazdy dziennej (DRL), zestaw wskaźników, kierunkowskaz świateł drogowych, moduł elektroniki nadwozia (MCU) | |
| 16 | 20A Zamek centralny, moduł elektroniki nadwozia (MCU) |
| 17 | 15A Prawy reflektor, światła do jazdy dziennej (DRL), moduł elektroniki nadwozia (MCU) |
| 20A Prawy reflektor, światła do jazdy dziennej (DRL), moduł elektroniki nadwozia (MCU) | |
| 18 | 60A Jednostka sterująca wspomagania układu kierowniczego (EPS). |
| 19 | Bateria 80A |
| 20 | 40A Stacyjka (BAT) |
| Przekaźnik | |
| R1 | Wentylator chłodzący |
| R2 | Sprzęgło sprężarki klimatyzacji |
| R3 | Ogrzewanie tylnej szyby |
| R4 | Podgrzewacz |
| R5 | Reflektor nr 1 |
| R6 | Sygnał dźwiękowy |
| R7 | Wentylator klimatyzatora |
| R8 | Reflektor nr 2 |
Skrzynka przekaźników (hybrydowa)
Schemat
Opis
| 60 | 20A Wentylator chłodzący |
| Przekaźnik | |
| R1 | Gorący restart wentylatora |
| R2 | Jednostka sterująca silnikiem (PGM-FI nr 2) |
Dodatkowe elementy

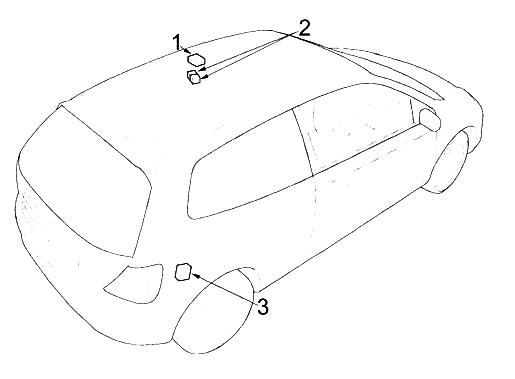

hatchback
Rysunek poglądowy
Oznaczenie
- Jednostka sterująca szyberdachem
- Przekaźnik otwierania włazu
Przekaźnik zamykania włazu - Sterownik wycieraczek tylnej szyby

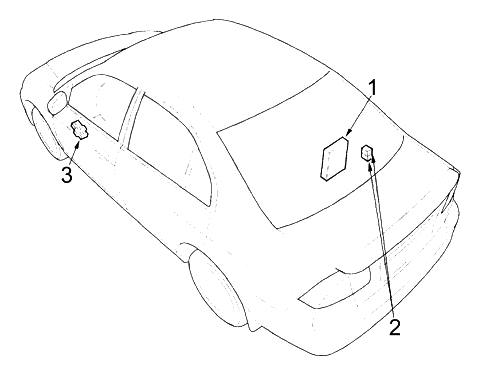

Sedan, coupe
Rysunek poglądowy
Przeznaczenie
- Hybrydowy: moduł sterujący silnika (MCM)
- Hybrydowy: Przekaźnik MCM nr 1, Przekaźnik MCM nr 2
z wyjątkiem hybrydy: Przekaźnik otwierania/zamykania okna dachowego - Jednostka sterująca podnośnikiem szyb
Jeśli masz coś do dodania, napisz w komentarzach.
