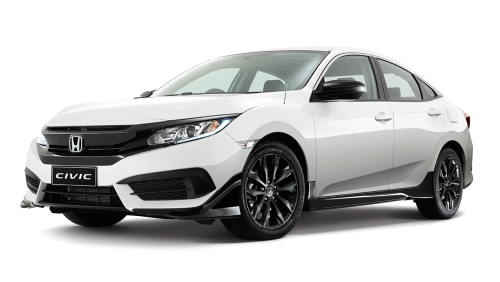

Honda Civic 10 generacji była produkowana w latach 2016, 2017, 2018, 2019, 2020, 2021 w wersjach nadwozia typu sedan, hatchback i coupe i była dostarczana na cały świat. W tym czasie model przeszedł lifting. W naszym materiale znajdziesz opis bezpieczników i przekaźników do Hondy Civic 10 ze schematami skrzynek bezpieczników, lokalizacją i zdjęciami ich wykonania. Zwróć uwagę na bezpiecznik zapalniczki.
Oznaczenie bezpieczników i przekaźników w blokach może różnić się od pokazanego. Sprawdź przeznaczenie elementów za pomocą swoich schematów.
Przedział pasażerski

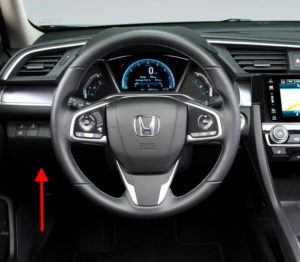

W kabinie główna skrzynka bezpieczników znajduje się pod deską rozdzielczą, po stronie kierowcy. Jest tam również zainstalowane złącze diagnostyczne.

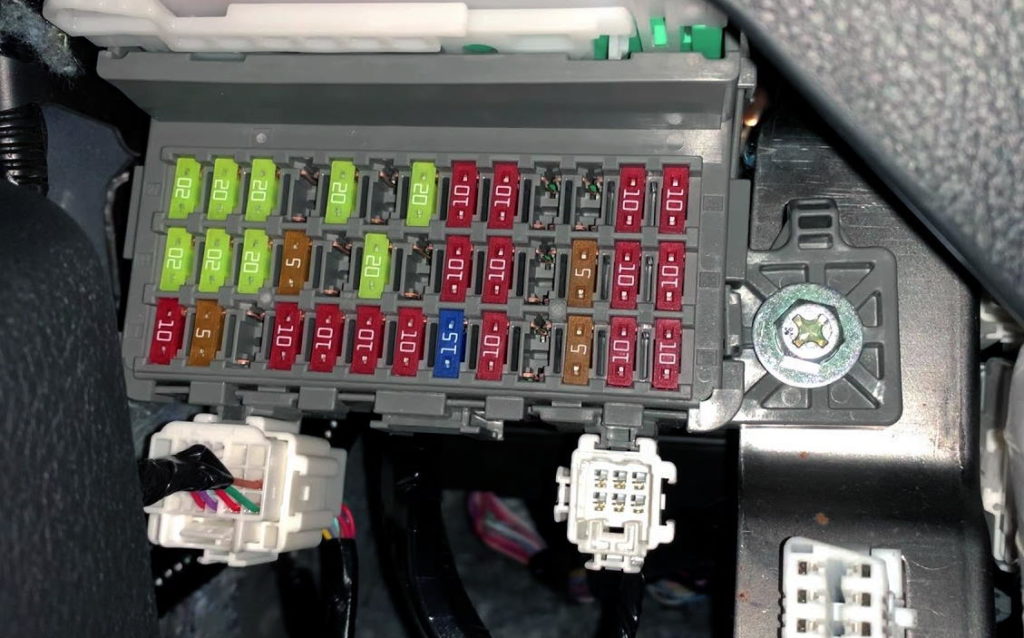

Zdjęcie

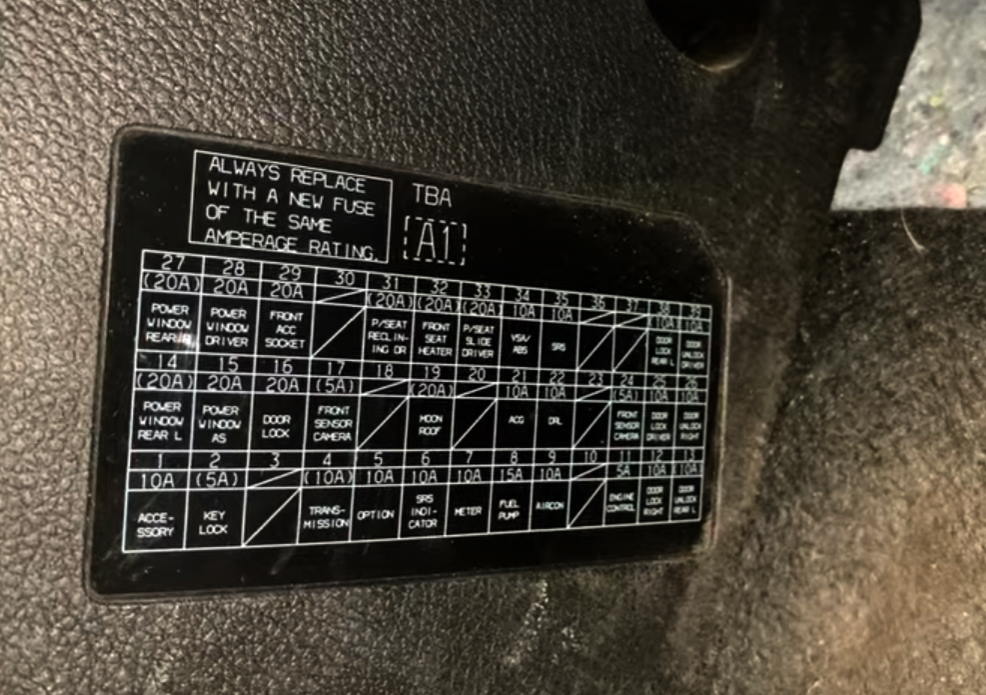

Oryginalny schemat Twojego samochodu zostanie umieszczony na słupku pod deską rozdzielczą, w pobliżu lewej stopy kierowcy.
Schemat
Opis
| 1 | 10 Akcesoria |
| 2 | 5A Zamek kluczowy |
| 3 | – |
| 4 | Kamera z czujnikiem przednim 5/10A, skrzynia biegów |
| 5 | Opcja 10A |
| 6 | Wskaźnik SRS 10A |
| 7 | 10A Instrumenty |
| 8 | 15A Pompa paliwa |
| 9 | 10A Klimatyzator |
| 10 | − |
| 11 | 10A Sterowanie silnikiem |
| 12 | 10A Zamek drzwi pasażera |
| 13 | 10A Odryglowanie tylnych drzwi po stronie kierowcy |
| 14 | 20A Tylna szyba elektryczna, strona kierowcy |
| 15 | 20A Elektryczna szyba, strona pasażera |
| 16 | Blokada 20A |
| 17 | Transmisja 5/10A, kamera z czujnikiem przednim |
| 18 | − |
| 19 | Właz 20A |
| 20 | − |
| 21 | 10A ACG (zapłon) |
| 22 | Światła do jazdy dziennej 10A |
| 23 | − |
| 24 | 5A Przedni aparat dotykowy |
| 25 | 10A Zamek drzwi kierowcy |
| 26 | 10A Odblokowanie drzwi po stronie pasażera |
| 27 | 20A Elektrycznie sterowana szyba, tylna strona pasażera |
| 28 | 20A Podnośnik szyby kierowcy |
| 29 | 20A Przednie gniazdo akcesoriów, zapalniczka |
| 30 | 10A Inteligentne wejście |
| 31 | Elektryczny fotel kierowcy 20A |
| 32 | 20A Podgrzewane przednie siedzenie |
| 33 | Fotel kierowcy przesuwany elektrycznie 20A |
| 34 | 10A VSA/ABS |
| 35 | 10A SRS |
| 36 | − |
| 37 | − |
| 38 | 10A Zamek tylnych drzwi, strona kierowcy |
| 39 | 10A Odblokowanie drzwi kierowcy |
Za zapalniczkę odpowiada bezpiecznik nr 29 przy 20A.
Komora silnika

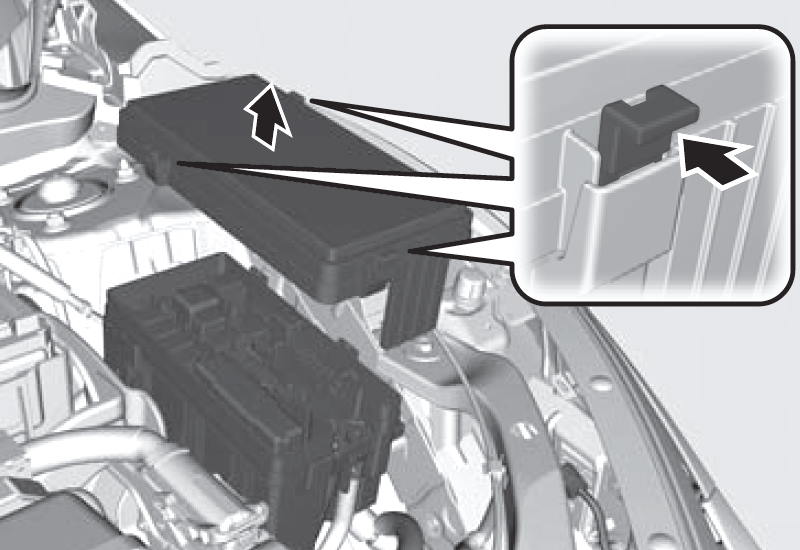

Pod maską główna skrzynka z bezpiecznikami i przekaźnikami znajduje się po lewej stronie i jest zamknięta pokrywą ochronną.

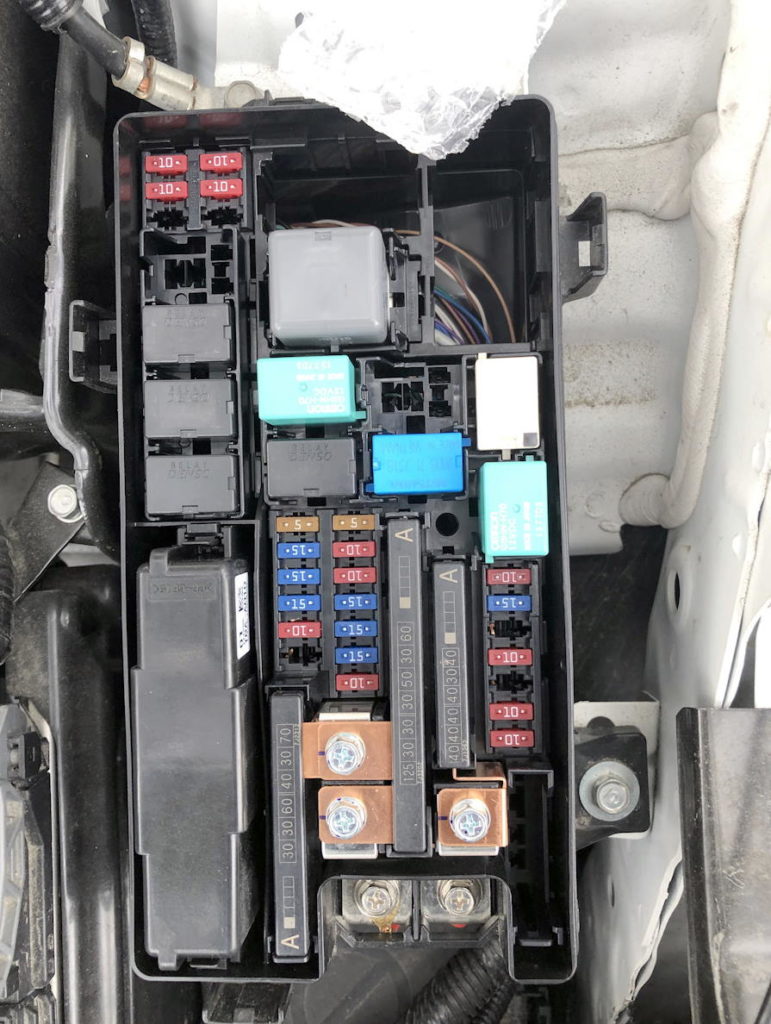

Samo pudełko będzie wyglądać mniej więcej tak.

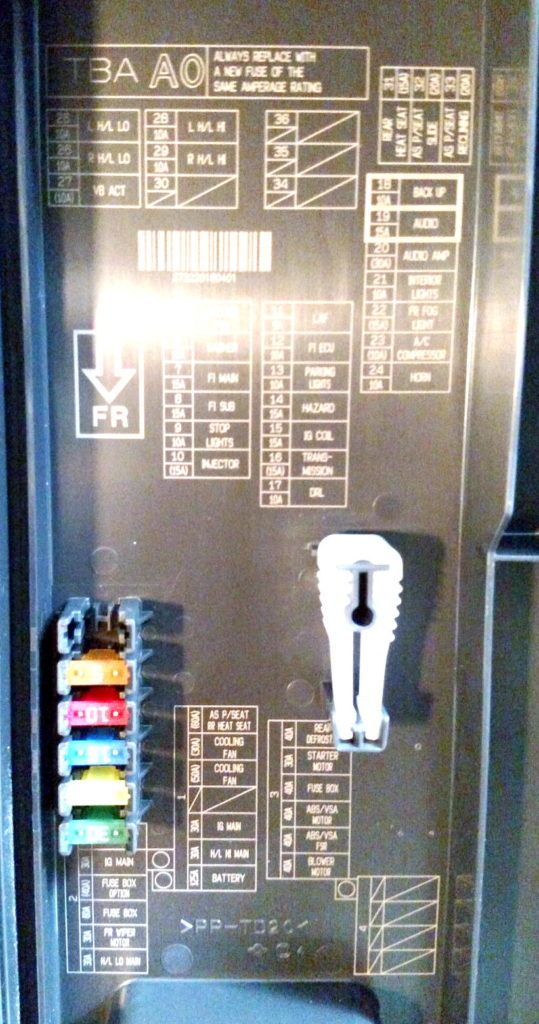

Schemat z okładki pudełka

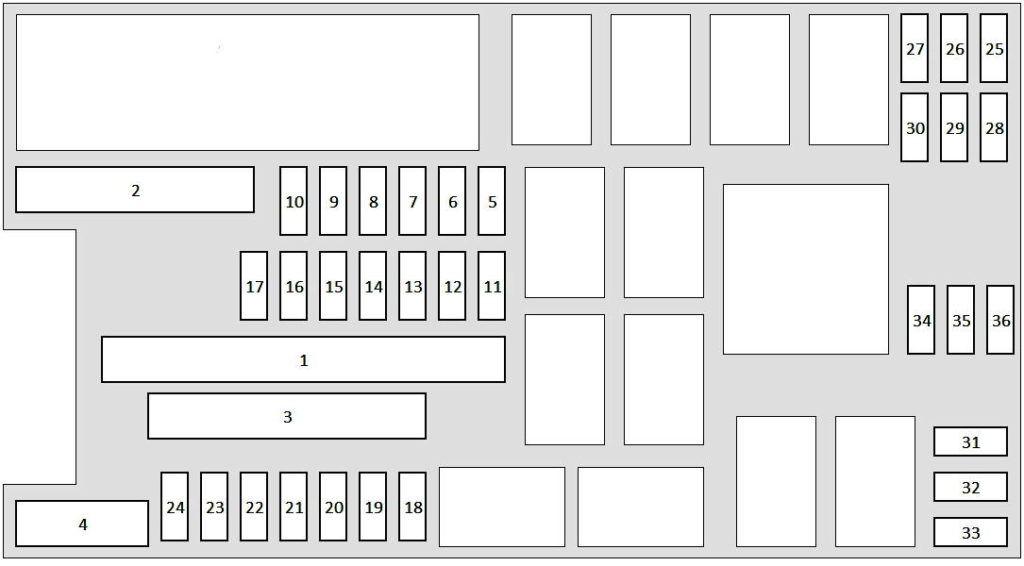

Schemat
Oznaczenie
| 1 | Elektryczne siedzenie pasażera 60A/podgrzewane tylne siedzenie |
| 30A Wentylator chłodzący | |
| 50A Wentylator chłodzący | |
| — | |
| Główny IG | |
| – | |
| Reflektor główny 30A świateł drogowych | |
| Bateria 125A | |
| 2 | 70A EPS |
| 30A IG Główny | |
| 50A | |
| Opcja 40A (skrzynka bezpieczników) | |
| Skrzynka bezpieczników 60A | |
| 30A Silnik wycieraczek przednich | |
| 30A Główne światła mijania | |
| 3 | 40A Odladzacz tylny |
| Rozrusznik 30A | |
| – | |
| Skrzynka bezpieczników 40A | |
| Silnik ABS/VSA 40A | |
| 40A ABS/VSA FSR | |
| Silnik wentylatora 40A | |
| 4 | — |
| 5 | 5A Wentylator chłodzący |
| 6 | Podkładka 15A |
| 7 | 15A Główny wtrysk paliwa |
| 8 | 15A wtrysk paliwa sub |
| 9 | Światła stopu 10A |
| 10 | Wtryskiwacz 15A |
| 11 | 5A LAF |
| 12 | Sterownik silnika 10A |
| 13 | 10A Światła postojowe |
| 14 | Alarm 15A |
| 15 | Cewka IG 15A |
| 16 | Transmisja 15A |
| 17 | Światła do jazdy dziennej 10A |
| 18 | 10A Światło cofania |
| 19 | Dźwięk 15A |
| 20 | Wzmacniacz audio 30A |
| 21 | 10A Oświetlenie wewnętrzne |
| 22 | 15A Przednie światła przeciwmgielne |
| 23 | 10A Sprężarka klimatyzacji |
| 24 | Sygnał 10A |
| 25 | 10A Lewy reflektor świateł mijania |
| 26 | 10A Światła mijania, prawy reflektor |
| 27 | AKTY 10A VB |
| 28 | 10A Lewy reflektor świateł drogowych |
| 29 | 10A Prawy reflektor świateł drogowych |
| 30 | — |
| 31 | 15A Ogrzewanie tylnych siedzeń |
| 32 | Fotel pasażera przesuwany elektrycznie 20A |
| 33 | Elektrycznie odchylany fotel pasażera 20A |
| 34 | — |
| 35 | — |
| 36 | — |
