Ford Transit 4 generacji był produkowany w latach 1986, 1987, 1988, 1989, 1990, 1991. Następnie Ford Tranzin przeszedł zmianę stylizacji, a zmodernizowany został wyprodukowany w latach 1992, 1993 i 1994. W naszym materiale pokażemy oznaczenie skrzynek bezpieczników i przekaźników Forda Transina 4 generacji, ich schematy i lokalizacja. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Generacja i rok wydania nie są odpowiednie? Zapoznaj się z opisem Forda Transita 5. generacji .

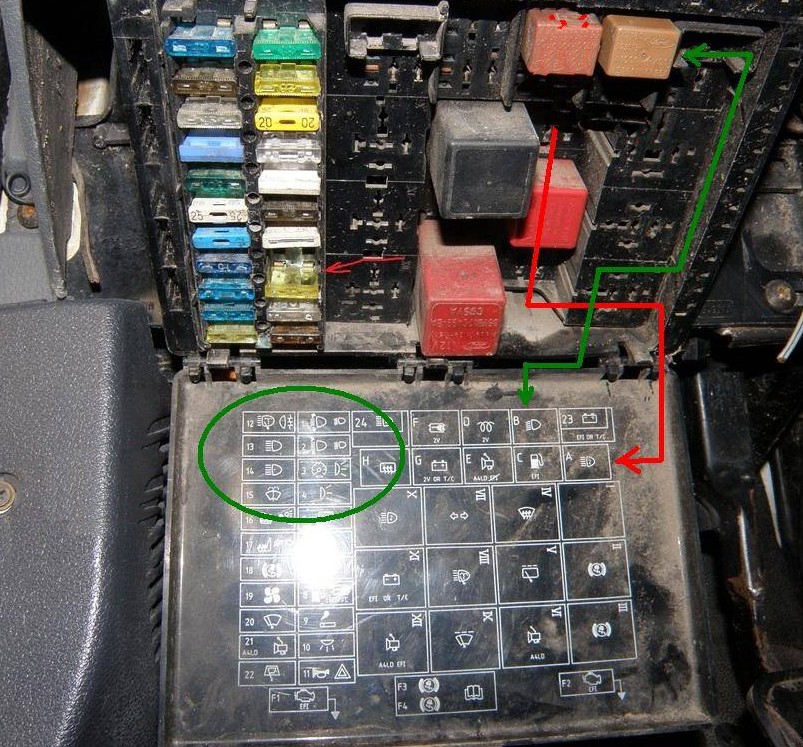

Główna skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą, za osłoną ochronną, na którą zostanie przyłożony obwód prądowy.

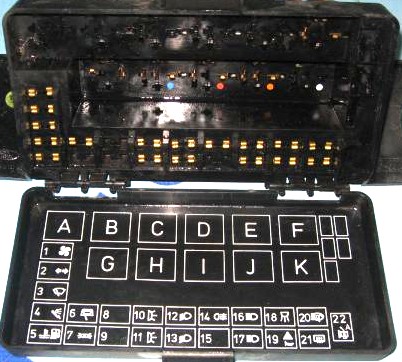

Typ 1
Schemat
Opis
| 1 | 25A Wentylator nagrzewnicy, krótkotrwałe włączenie świateł drogowych („migacze”) |
| 2 | 10A Kierunkowskazy |
| 3 | 15A Wycieraczka i spryskiwacz przedniej szyby (modele bez spryskiwaczy reflektorów) |
| 4 | 10A Światła stopu, światła cofania i odmgławiacz tylnej szyby |
| 5 | 10A Wskaźniki poziomu i temperatury paliwa; lampki ostrzegawcze włączania zapłonu, awaryjnego ciśnienia oleju i niskiego poziomu płynu hamulcowego |
| 6 | 15A Wycieraczka i spryskiwacz tylnej szyby |
| 7 | Światła do jazdy dziennej 15A |
| 8 | rezerwa |
| 9 | rezerwa |
| 10 | 10A Światła pozycyjne prawe, oświetlenie tablicy przyrządów |
| 11 | 10A Światła pozycyjne lewe, oświetlenie tablicy rejestracyjnej |
| 12 | 10A Prawy reflektor, światło mijania |
| 13 | 20A Reflektor lewy, światło mijania |
| 14 | 10A Tylne światła przeciwmgielne, wyłącznik czasowy spryskiwaczy reflektorów |
| 15 | rezerwa |
| 16 | 10A Prawy reflektor, światła drogowe i kontrolka świateł drogowych |
| 17 | 10A Reflektor lewy, światło drogowe |
| 18 | 10A Oświetlenie kabiny (wewnętrzne), zegar/tachograf, radio, spryskiwacz przedniej szyby (modele ze spryskiwaczem reflektorów) |
| 19 | 20A Sygnalizacja awaryjna, sygnał dźwiękowy |
| 20 | 25A Wysokociśnieniowy spryskiwacz reflektorów, zapalniczka |
| 21 | 20A Ogrzewana tylna szyba |
| 22 | 10A Obwód sterujący rozdzielacza transmisji |
| 23 | Zapasowe bezpieczniki |
| Przekaźnik | |
| A | Przełącznik blokady rozrusznika (automatyczna skrzynia biegów) |
| B | Nieużywany |
| C | Światła dzienne |
| D | Światła dzienne |
| JEST | Nieużywany |
| F | Ogrzewana tylna szyba |
| G | Wyłącznik kierunkowskazów (w przypadku holowania przyczepy należy zamontować wyłącznik przeznaczony do zwiększonego obciążenia) |
| H | spryskiwacz reflektorów |
| I | Wyłącznik wycieraczek szyby przedniej (tryb pauzy) |
| J | Wyłącznik wycieraczek szyby przedniej (tryb pauzy) |
| K | Nieużywany |
W tej wersji za zapalniczkę odpowiada bezpiecznik nr 20 na 25A.
Typ 2
Zdjęcie

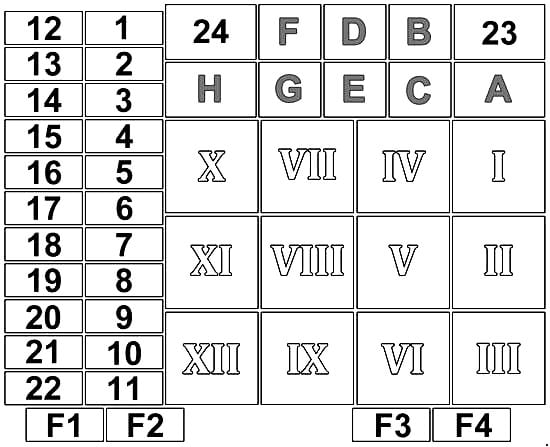

Schemat
Przeznaczenie
| 1 | 10A Światło mijania, prawy reflektor |
| 2 | 10A Lewy reflektor świateł mijania |
| 3 | 10A Światła pozycyjne prawe, oświetlenie tablicy rejestracyjnej, światła pozycyjne górne, oświetlenie wnętrza |
| 4 | 10A Światła pozycyjne lewe, oświetlenie tablicy rejestracyjnej |
| 5 | 20A Przekaźnik ogrzewania tylnej szyby |
| 6 | 20A Przekaźnik pompy spryskiwaczy reflektorów |
| 7 | 20A Przekaźnik podgrzewanej szyby przedniej |
| 8 | 3A Elektroniczna jednostka sterująca (układ paliwowy EC1D (modele „turbodiesel”) |
| 9 | Zapalniczka 20A |
| 10 | 10A Lampki oświetlenia wnętrza, zegar, pamięć radia, pompka spryskiwacza |
| 11 | 20A Awaryjne sygnały ostrzegawcze, sygnał dźwiękowy |
| 12 | 10A Pompa spryskiwacza reflektorów, tylne światła |
| 13 | 10A Prawy reflektor świateł drogowych, lampka kontrolna świateł drogowych |
| 14 | 10A Lewy reflektor świateł drogowych |
| 15 | 10A Podgrzewane siedzenia, oświetlenie tablicy przyrządów, podgrzewane szyby |
| 16 | 10A Światła stopu, światła cofania, wyłącznik blokady automatycznej skrzyni biegów, czujnik wody w paliwie, czujnik zawartości tlenu (modele „turbodiesel”) |
| 17 | 10A Kierunkowskazy |
| 18 | 3A Układ przeciwblokujący |
| 19 | 25A Silnik nagrzewnicy |
| 20 | 15A Przełącznik i silnik wycieraczek |
| 21 | 15A Zawór elektromagnetyczny zmiany biegu automatycznej skrzyni biegów |
| 22 | 15A Wycieraczka tylnej szyby |
| 23 | Przekaźnik mocy 3A (modele turbodiesel) |
| 24 | 20A Reflektory świateł mijania o niskiej intensywności |
| F1 | Zapasowy |
| F2 | Zapasowy |
| F3 | 30A Układ przeciwblokujący |
| F4 | 30A Układ przeciwblokujący |
| Przekaźnik | |
| A | Reflektory świateł mijania |
| B | światła mijania |
| C | Nieużywany |
| D | Nieużywany |
| mi | Zarządzanie energią |
| F | Główny przekaźnik mocy |
| G | Przekaźnik energii |
| H | Ogrzewana tylna szyba |
| I | Nieużywany |
| II | Nieużywany |
| III | Nieużywany |
| IV | Ogrzewana przednia szyba |
| V | ” Tylna wycieraczka |
| VI | Zawór elektromagnetyczny zmiany biegu automatycznej skrzyni biegów |
| VII | Kierunkowskazy |
| VIII | Pompka spryskiwacza reflektorów |
| IX | Przekaźnik działania wycieraczek |
| X | Silnik nagrzewnicy |
| XI | Nieużywany |
| XII | Nieużywany |
Za zapalniczkę odpowiada bezpiecznik nr 9, 20A.
