Ford Kuga 2 generacji produkowany był w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. W tym czasie przeszedł zmianę stylizacji. Znany również jako Ford Escape 3G . W tym artykule pokażemy oznaczenie skrzynek bezpieczników i przekaźników Forda Escape 3G wraz ze schematami i zdjęciami ich wykonania. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja pudełek oraz ilość znajdujących się w nich elementów może różnić się od prezentowanej i uzależniona jest od roku produkcji oraz poziomu wyposażenia Twojego Forda Escape 3.
Contents
Komora silnika

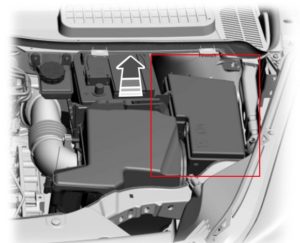

Znajduje się po lewej stronie komory silnika i jest przykryty pokrywą ochronną.
Jak zdjąć pokrywę skrzynki bezpieczników
Aby zdjąć pokrywę skrzynki bezpieczników pod maską forda kuga 2, należy znaleźć z tyłu odpowiednie zatrzaski – zatrzaski.
Następnie po prostu odsuń się od siebie i podnieś. Aktualny schemat pudełka zostanie wydrukowany na wewnętrznej stronie okładki.

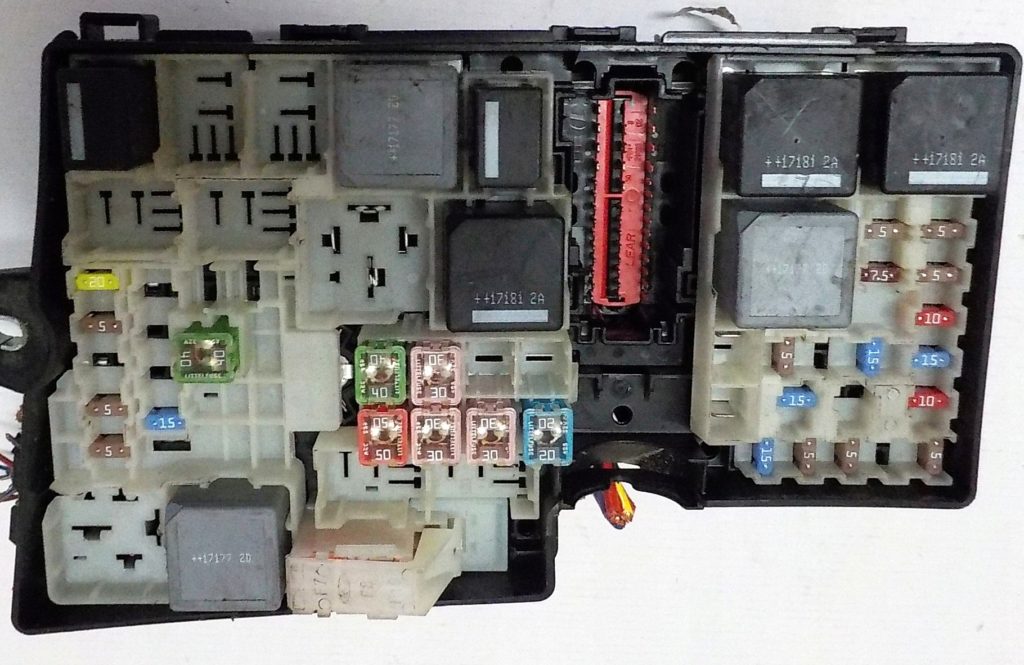

Zdjęcie poglądowe

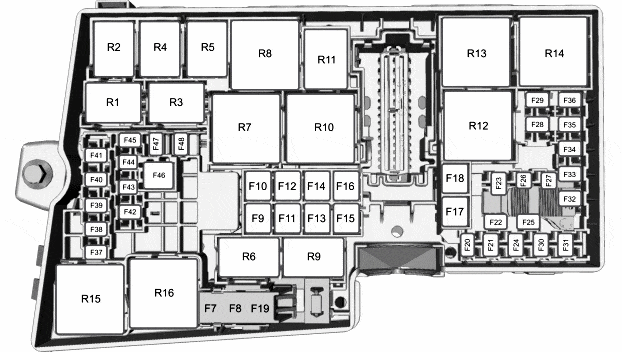

Schemat
Przeznaczenie
| F1 | rezerwa |
| F2 | rezerwa |
| F3 | rezerwa |
| F4 | rezerwa |
| F5 | rezerwa |
| F6 | rezerwa |
| F7 | 40A Układ przeciwblokujący, dynamiczna kontrola stabilności |
| F8 | 30A Elektroniczny system dynamicznej stabilizacji |
| F9 | Spryskiwacze reflektorów 20A |
| F10 | 40A Silnik wentylatora nagrzewnicy |
| F11 | 30A Moduł jakości napięcia, jednostka sterująca nadwozia |
| F12 | 30A Moduł sterujący zespołem napędowym |
| F13 | 30A Przekaźnik rozrusznika |
| F14 | 40A Prawa strona podgrzewanej szyby przedniej |
| F15 | Zapalniczka przednia 20A, dodatkowe gniazda zasilające |
| F 16 | 40A Obwód lewej szyby podgrzewanej |
| F17 | 20A Dodatkowa grzałka |
| F18 | rezerwa |
| F19 | 5A Układ przeciwblokujący, dynamiczna kontrola stabilności |
| F20 | 15A Sygnał dźwiękowy |
| F21 | 5A Włącznik świateł hamowania |
| F22 | System monitorowania akumulatora 15A |
| F23 | Przekaźnik elektromagnetyczny 5A |
| F24 | 5A Sterowanie oświetleniem |
| F25 | rezerwa |
| F26 | 5A Zasilanie cewki przekaźnika układu sterowania pracą silnika (samochody z silnikami benzynowymi) |
| F26 | 15A Zasilanie cewki przekaźnika układu sterowania silnikiem (pojazdy z silnikiem Diesla), układu sterowania skrzynią biegów (pojazdy z silnikiem Diesla) |
| F27 | 15A Sprzęgło sprężarki klimatyzacji |
| F28 | 5A Tempomat adaptacyjny (pojazdy z systemem auto-start-stop) |
| F29 | 25A Ogrzewana nadwozie tylnej szyby |
| F30 | rezerwa |
| F31 | rezerwa |
| F32 | 15A Moduł sterujący silnika |
| F33 | 10A Moduł sterujący silnika |
| F34 | 10A Moduł sterujący silnika |
| F35 | 15A Moduł sterujący silnika |
| F36 | 5A Aktywne żaluzje grzejników |
| F37 | 5A Zasilanie wskaźnika wyłączenia poduszki powietrznej pasażera |
| F38 | 5A Moduł sterujący silnika, moduł sterujący skrzynią biegów |
| F39 | 5A Reflektory, korekta zasięgu reflektorów |
| F40 | Elektryczne wspomaganie kierownicy 5A |
| F41 | 20A Jednostka sterująca układami nadwozia |
| F42 | 15A Środek do czyszczenia tylnej szyby |
| F43 | Reflektory 15A |
| F44 | 5A Tempomat adaptacyjny (pojazdy bez systemu auto-start-stop) |
| F45 | 10A Podgrzewany spray do spryskiwaczy |
| F46 | 40A Automatyczna praca wycieraczek |
| F47 | rezerwa |
| F48 | Odparowywacz oleju napędowego 15A |
| R1 | rezerwa |
| R2 | Przekaźnik klaksonu |
| R3 | Przekaźnik parownika diesla |
| R4 | rezerwa |
| R5 | rezerwa |
| R6 | rezerwa |
| R7 | Przekaźnik zasilania – odmrażacz szyby przedniej |
| R8 | rezerwa |
| R9 | Przekaźnik spryskiwaczy reflektorów |
| R10 | Przekaźnik rozrusznika |
| R11 | Sprzęgło sprężarki klimatyzacji – przekaźnik |
| R12 | Przekaźnik mocy – wentylator chłodzący |
| R13 | Wentylator nagrzewnicy – mini przekaźnik |
| R14 | Przekaźnik sterujący silnikiem |
| R15 | Przekaźnik mocy – Ogrzewana tylna szyba |
| R16 | Przekaźnik mocy – zapłon |
Za zapalniczkę odpowiada bezpiecznik nr F15 na 20A.
Przedział pasażerski

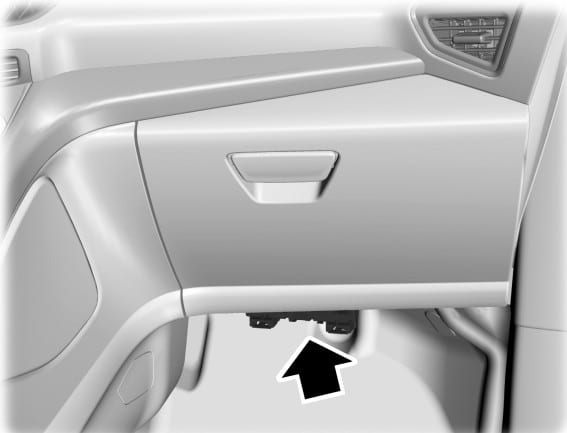

Znajduje się pod schowkiem po stronie pasażera.

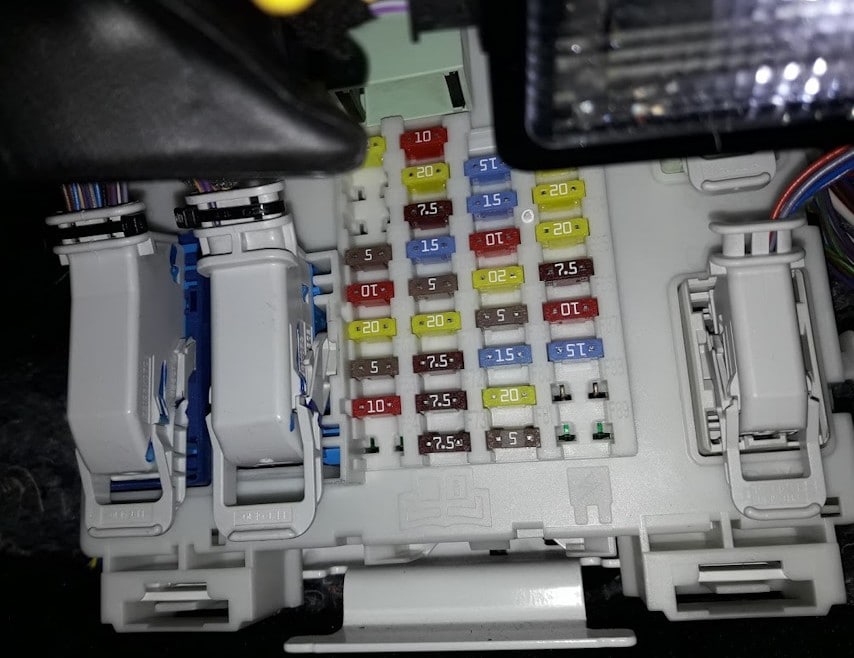

Zdjęcie

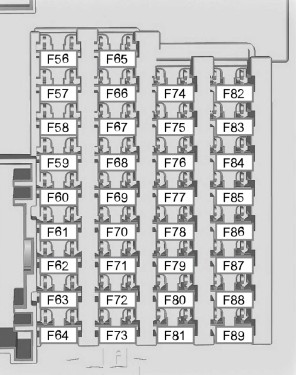

Schemat
Oznaczenie
| 56 | 20A Pompa paliwa |
| 57 | rezerwa |
| 58 | rezerwa |
| 59 | Pasywny system antykradzieżowy transceivera 5A |
| 60 | 10A Lampka oświetlenia wnętrza, blok przełączników drzwi kierowcy, oświetlenie schowka podręcznego, blok przełączników konsoli górnej |
| 61 | rezerwa |
| 62 | 5A Automatyczne wycieraczki, automatycznie przyciemniające się lusterko |
| 63 | 10A Tempomat adaptacyjny (moduł czujnika przedniego) |
| 64 | rezerwa |
| 65 | 10A Odblokowanie zatrzasku tylnych drzwi podnoszonych |
| 66 | rezerwa |
| 67 | Moduł SYNC 7,5 A, wyświetlacz wielofunkcyjny, moduł globalnego systemu pozycjonowania |
| 68 | 15A Elektryczna blokada kolumny kierownicy |
| 69 | 5A Tablica przyrządów |
| 70 | rezerwa |
| 71 | 10A Sterownik nagrzewnicy (moduł ręcznego sterowania w układzie klimatyzacji), dwustrefowa elektroniczna klimatyzacja automatyczna |
| 72 | 7,5A Moduł kierownicy |
| 73 | 5A Złącze danych, samodzielny system dźwiękowy |
| 74 | Reflektory świateł drogowych 15A |
| 75 | 15A Światła przeciwmgielne/światła |
| 76 | 10A Światło cofania |
| 77 | 20A Pompa spryskiwacza |
| 78 | 5A Stacyjka, przycisk start |
| 79 | 15A Zespół audio, nawigacyjny odtwarzacz DVD, ekran dotykowy, włącznik świateł awaryjnych, włącznik zamka drzwi |
| 80 | 20A Przezroczysty właz |
| 81 | Odbiornik radiowy RF 5A, wewnętrzny czujnik ruchu |
| 82 | 20A Pompa spryskiwacza |
| 83 | 20A Centralny zamek |
| 84 | rezerwa |
| 85 | 7,5A Stacyjka |
| 86 | 10A Moduł poduszki powietrznej, system rozpoznawania obecności pasażera, wskaźnik wyłączenia poduszki powietrznej pasażera |
| 87 | rezerwa |
| 88 | rezerwa |
| 89 | rezerwa |
Bagażnik

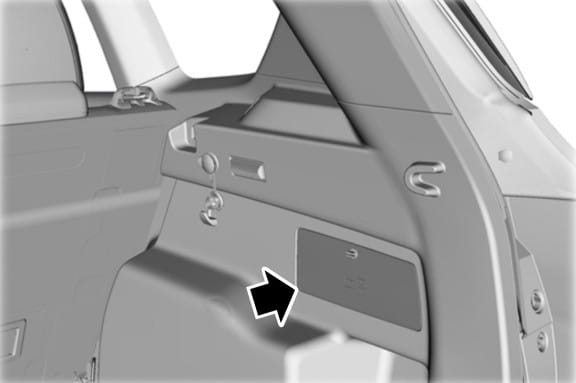

Znajduje się w bagażniku za wnęką podwozia i jest przykryta osłoną ochronną.

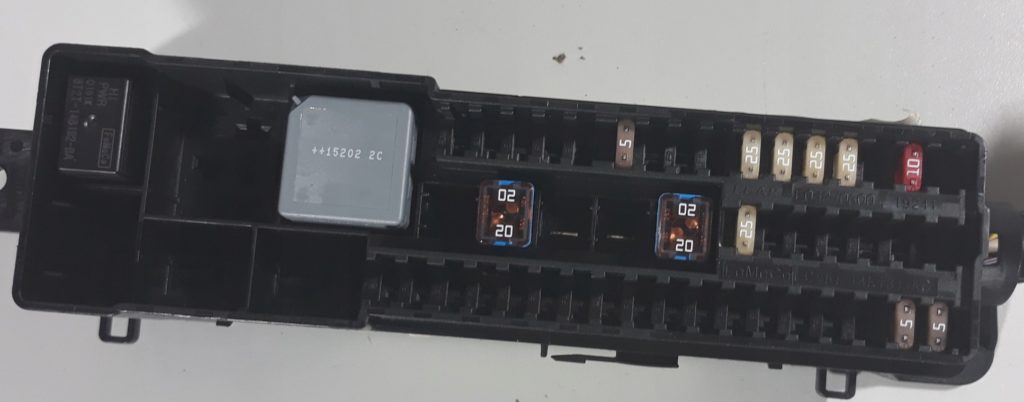

Zdjęcie

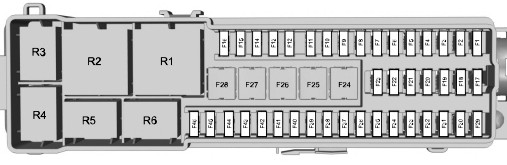

Schemat
Przeznaczenie
| F1 | 5A System bezdotykowego otwierania tylnych drzwi podnoszonych |
| F2 | Moduł dostępu bezkluczykowego 10A |
| F3 | 5A Klamki do drzwi samochodowych ze zdalnym otwieraniem bezkluczykowym |
| F4 | 25A Moduł sterujący lewych przednich drzwi |
| F5 | 25A Moduł sterujący prawych przednich drzwi |
| F6 | 25A Moduł sterujący lewych tylnych drzwi |
| F7 | 25A Moduł sterujący prawych tylnych drzwi |
| F8 | rezerwa |
| F9 | 25A Silnik fotela kierowcy |
| F10 | rezerwa |
| F11 | 5A Tylny akumulator cewki przekaźnika zapłonu |
| F12 | 10A Układ kontroli mikroklimatu (samochody z systemem auto-start-stop) |
| F13 | 5A Zestaw wskaźników (pojazdy z systemem auto-start-stop) |
| F14 | Wyświetlacz informacyjno-rozrywkowy 7,5 A, moduł SYNC, moduł globalnego systemu pozycjonowania (pojazdy z funkcją Auto-Start-Stop) |
| F15 | 15A Zespół audio (samochody z systemem auto-start-stop) |
| F 16 | rezerwa |
| F17 | rezerwa |
| F18 | rezerwa |
| F19 | rezerwa |
| F20 | rezerwa |
| F21 | rezerwa |
| F22 | rezerwa |
| F23 | rezerwa |
| F24 | 30A Dodatkowe gniazda zasilania AC i DC |
| F24 | Dodatkowe gniazda zasilania 20A z tyłu |
| F25 | 25A Drzwi otwierane elektrycznie do góry |
| F26 | 40A Akcesoria, moduł holowniczy przyczepy |
| F27 | 20A Dodatkowe gniazda zasilania bagażnika |
| F28 | rezerwa |
| F29 | System monitorowania martwej strefy 5A, czujnik przedniej kamery wideo, system adaptacyjnego tempomatu, kamera cofania wspomagająca parkowanie, sygnał zapłonu modułu jakości napięcia |
| F30 | 5A Pomoc przy parkowaniu |
| F31 | rezerwa |
| F32 | 5A Sygnał zapłonu dodatkowych gniazd zasilania DC i AC |
| F33 | rezerwa |
| F34 | 20A Podgrzewany fotel kierowcy |
| F35 | 20A Podgrzewane siedzenie pasażera |
| F36 | rezerwa |
| F37 | rezerwa |
| F38 | rezerwa |
| F39 | rezerwa |
| F40 | rezerwa |
| F41 | rezerwa |
| F42 | rezerwa |
| F43 | rezerwa |
| F44 | rezerwa |
| F45 | rezerwa |
| F46 | 10A System monitorowania martwego pola, czujnik przedniej kamery wideo, adaptacyjny tempomat, kamera cofania wspomagająca parkowanie (samochody z systemem auto-start-stop) |
| R1 | Przekaźnik mocy – wyłącznik zapłonu |
| R2 | rezerwa |
| R3 | rezerwa |
| R4 | rezerwa |
| R5 | rezerwa |
| R6 | rezerwa |
Jeśli masz jakieś pytania, zadaj je w komentarzach.
