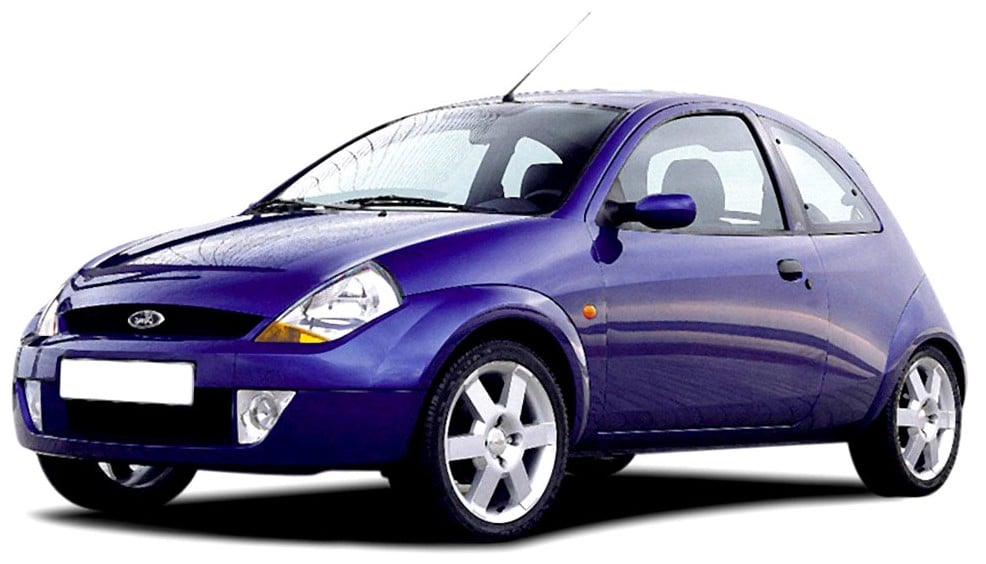

Kompaktowy samochód miejski Ford Kamienia jest od 1996 roku w trzech generacjach i dostarczany na całym świecie. Lata produkcji I pokoleń: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 i 2007. II generacja była montowana w latach 2008, 2009, 2010, 2011, 2012, 2013, 20 14, 2015 I 2016. Od 2017 r. do chwili obecnej na rynku motoryzacyjnym jest 3 generacja modelu. W tej publikacji znajdują się skrzynek bezpieczników i przekaźników, ich schematy z oznaczeniem przeznaczenia elementu do Forda Ka 1 i 2 generacji , a także dostarczają wszystkie elektroniczne programy komputerowe. Zwróć uwagę na bezpieczniki.
Przeznaczenie elementów w skrzyniach biegów może być uruchamiane i zależne od roku produkcji, wyposażenia oraz kraju dostawy Forda.
Contents
Dla 1 generacji
Główna bezpieczników

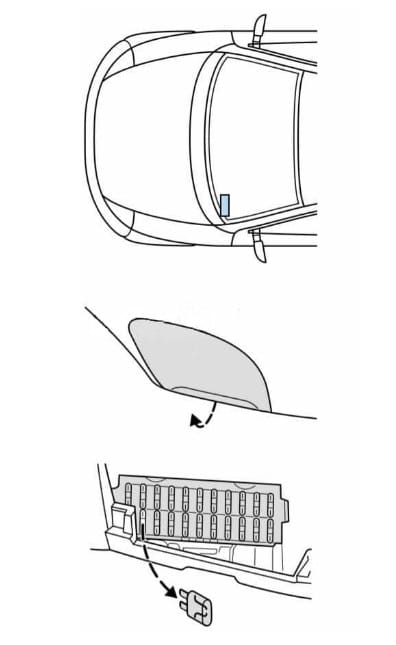

Znajduje się pod deską rozdzielczą po lewej stronie sterownika, za osłoną zabezpieczającą.

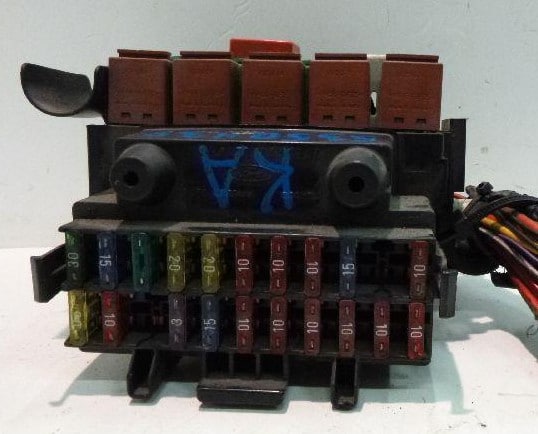

Zdjęcie poglądowe

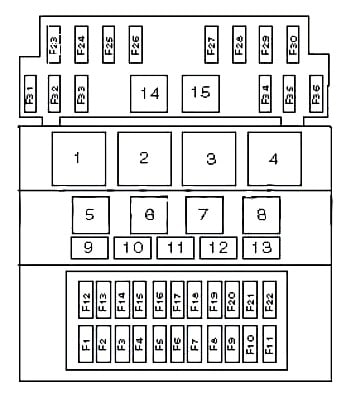

Schemat
Opis
| 1 | Przekaźnik silnika wentylatora chłodzącego 1 – brak klimatyzacji |
| 2 | Przekaźnik przerywanej pracy wycieraczki |
| 3 | Przekaźnik lampki wewnętrznej – ze zdalnym centralnym zamkiem |
| 4 | Przekaźnik świateł przeciwmgłowych |
| 5 | Przekaźnik głównych obwodów zapłonowych |
| 6 | Przekaźnik podgrzewanej szyby tylnej |
| 7 | Przekaźnik przełącznika blokady startu |
| 8 | Reflektory nie są wyłączone. Brzęczyk ostrzegawczy |
| 9 | Przekaźnik świateł mijania reflektorów |
| 10 | Przekaźnik świateł drogowych reflektorów |
| 11 | Przekaźnik sterujący silnikiem |
| 12 | Przekaźnik pompy paliwa |
| 13 | Przekaźnik klimatyzatora |
| 14 | Przekaźnik – zabezpieczenie przed kradzieżą – lew. – z centralnym zamkiem sterowanym na pilota |
| 15 | Przekaźnik – wyłącznik systemu antykradzieżowego – prawa. – z centralnym zamkiem sterowanym na pilota |
| F1 | (20A) Ogrzewana tylna szyba, centralny zamek |
| F2 | (10A) System audio, zegar, gniazdo diagnostyczne, klimatyzacja/ogrzewanie, oświetlenie zestawu wskaźników, oświetlenie wnętrza |
| F3 | (30A) Układ przeciwblokujący (ABS) |
| F4 | (3A) Zarządzanie silnikiem |
| F5 | (15A) Zapalniczka do cygar, zestaw wskaźników |
| F6 | (10A) Oświetlenie zestawu wskaźników, przód/tył (lewy) |
| F7 | (10A) Lampy przednie prawe/tylne prawe |
| F8 | (10A) Reflektor lewy – światło mijania |
| F9 | (10A) Reflektor prawy – światło mijania |
| F10 | (10A) Lewy reflektor – światło drogowe, zestaw wskaźników |
| F11 | (10A) Prawy reflektor – światło drogowe |
| F12 | (30A) Silnik dmuchawy nagrzewnicy |
| F13 | (15A) Włącznik świateł (reflektory/przeciwmgielne), świateł cofania, świateł stop |
| F14 | (30A) Elektryczne szyby |
| F15 | (20A) Włącznik świateł (reflektory/światła przeciwmgielne) |
| F 16 | (15A/20A) Zabezpieczenie przed kradzieżą, podgrzewana szyba przednia, wycieraczka/spryskiwacz szyby przedniej |
| F17 | (10A / 15A) Układ zarządzania silnikiem, układ klimatyzacji/ogrzewania, zestaw wskaźników, lampy wewnętrzne |
| F18 | (10A) Moduł sterujący SRS |
| F19 | (10A / 25A) Układ sterowania silnikiem, pompa paliwa |
| F20 | (15A) Układ sterowania silnikiem, silnik wentylatora chłodzącego – bez klimatyzacji |
| F21 | (20A / 30A) Światła przeciwmgielne (1,3 Siemens) Silnik wentylatora chłodzącego – bez klimatyzacji (1,3EECV) |
| F22 | (10A) Kierunkowskazy |
| F23 | (20A) Alarm, klakson |
| F24 | (40A) Wyłącznik zapłonu |
| F25 | (30A) Układ przeciwblokujący (ABS) |
| F26 | (3A) Generator (07/03 ^) |
| F27 | (10A) Układ antykradzieżowy, przekaźnik otwierania tylnej klapy |
| F28 | (10A) Elektryczne lusterka |
| F29 | (10A) Tylne światła przeciwmgielne |
| F30 | (10A) Zarządzanie silnikiem |
| F31 | – |
| F32 | (15A) Łukasz |
| F33 | (15A) System antykradzieżowy (07/03 ^) |
| F34 | (30A) Silnik wentylatora chłodzącego – bez klimatyzacji |
| F35 | (10A) Układ antykradzieżowy, zestaw wskaźników, szyberdach |
| F36 | (3A) Układ przeciwblokujący (ABS) |
Za zapalniczkę odpowiada bezpiecznik F5 15A.
Dla drugiej generacji

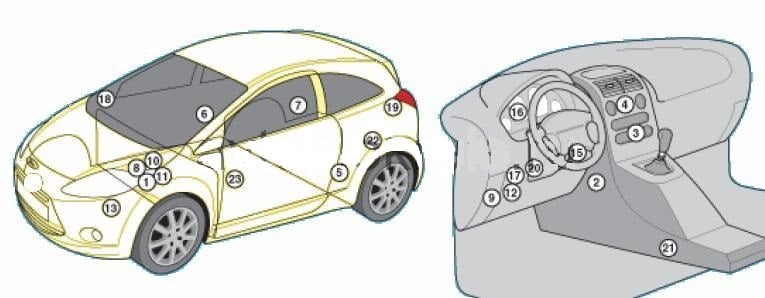

Lokalizacja
Schemat
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca ABS |
| 2 | Rezystor silnika nagrzewnicy / wentylatora klimatyzacji (bez automatycznej regulacji temperatury) – za panelem sterowania nagrzewnicy |
| 3 | Jednostka sterująca klimatyzacją/nagrzewnicą (z automatyczną regulacją temperatury) |
| 4 | Jednostka sterująca wyborem anteny |
| 5 | Czujnik uderzenia bocznego 1 |
| 6 | Czujnik uderzenia bocznego 2 |
| 7 | Wzmacniacz audio – za prawą tylną osłoną |
| 8 | Bateria akumulatorowa |
| 9 | Złącze diagnostyczne (DLC) |
| 10 | Elektroniczna jednostka sterująca silnikiem |
| 11 | Skrzynka bezpieczników/przekaźników, komora silnika |
| 12 | Skrzynka bezpieczników/przekaźników, tablica przyrządów |
| 13 | Sterownik świec żarowych |
| 14 | Sygnał dźwiękowy |
| 15 | Antena pierścieniowa immobilizera – w pobliżu stacyjki |
| 16 | Jednostka sterująca zestawu wskaźników |
| 17 | Wielofunkcyjna jednostka sterująca – w skrzynce bezpieczników/przekaźników pod deską rozdzielczą – funkcje: Elektryczne szyby, światła zewnętrzne, sterowanie reflektorów, podgrzewane lusterka wsteczne, podgrzewana tylna szyba, podgrzewana szyba przednia, immobilizer, bezwładnościowy wyłącznik dopływu paliwa, oświetlenie wewnętrzne, system parkowania, wycieraczka/spryskiwacz płynu do mycia naczyń, pilot zdalnego zamka, wycieraczka/spryskiwacz płynu do mycia naczyń |
| 18 | Czujnik temperatury otoczenia – w lusterku wstecznym na urządzeniu |
| 19 | Jednostka sterująca asystenta parkowania – za alternatywnym panelem oświetlenia |
| 20 | Jednostka sterująca wspomaganiem układu kierowniczego – na kolumnie sterującej |
| 21 | Elektroniczna jednostka sterująca SRS – pod konsolą środkową |
| 22 | Telefoniczna jednostka sterująca – za alternatywnym panelem kuchennym |
| 23 | Czujnik ruchu bocznego (z ESP) – w pobliżu hamulca postojowego |

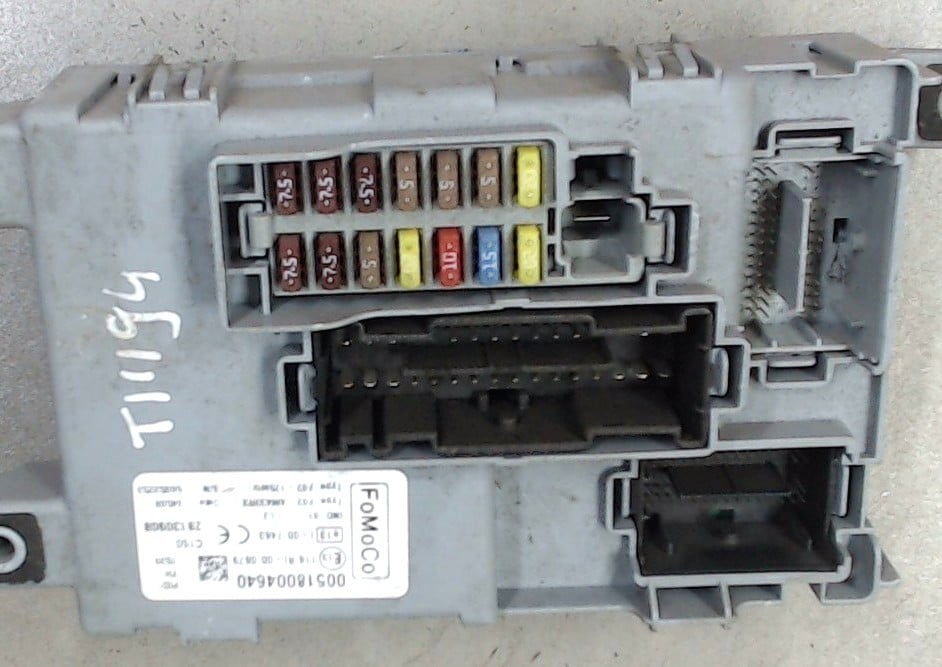

Przedział lotniczy
Znajduje się pod deską rozdzielczą po lewej stronie, po stronie bocznej, za osłoną zabezpieczającą.
Schemat
Oznaczenie
| F12 | (7,5 A) Światło mijania prawego reflektora |
| F13 | (7,5A) |
| F31 | (5A) Skrzynka bezpieczników/przekaźników pod maską |
| F32 | (7,5A) |
| F36 | (10 A) |
| F37 | (5A) |
| F38 | (20A) Zamek Centralny |
| F43 | (15A) Wycieraczki/spryskiwacze elektryczne szyby |
| F47 | (20A) Szyby elektryczne |
| F48 | (20A) Szyby elektryczne |
| F49 | (5A) |
| F50 | (7,5A) Elektroniczna jednostka sterująca SRS |
| F51 | (7,5A) |
| F53 | (5A) Tablica przyrządów |

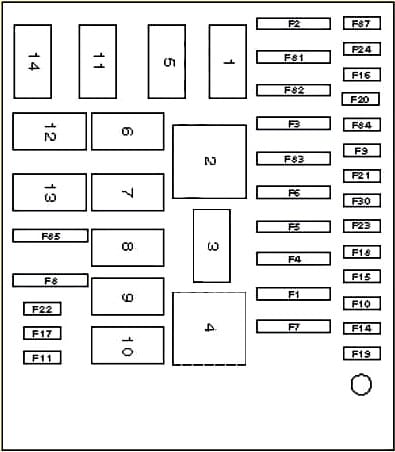

Komora silnika
Pudełko może znajdować się pod pokrywą wyczerpania.
Schemat
Przeznaczenie
| 1 | Przekaźnik świateł drogowych reflektorów |
| 2 | Przekaźniki ogrzewania szklanego |
| 3 | |
| 4 | |
| 5 | Przekaźnik klaksonu |
| 6 | Przekaźnik świateł przeciwmgłowych |
| 7 | Przekaźnik pompy paliwa |
| 8 | Przekaźnik zasilania końcowego |
| 9 | Przekaźnik silnik dmuchawy klimatyzator/nagrzewnicy |
| 10 | Przekaźnik elektryczny |
| 11 | Przekaźnik elektryczny do stosowania z klimatyzacją |
| 12 | Przekaźnik do podgrzewania naczyń/podgrzewanych lusterek |
| 13 | – |
| 14 | Przekaźnik ogrzewania przedniego |
| F1 | (60A) Wielofunkcyjny moduł ograniczający |
| F2 | (20A) Dźwięk systemowy |
| F3 | (20A) Wyłącznik zapłonu |
| F4 | (40A) ABS |
| F5 | (70A) Wspomaganie kierownicy |
| F6 | (20A / 30A) Silnik wentylatora napędzanego |
| F7 | (40A) Silnik wentylatora elektrycznego |
| F8 | (30A) Silnik dmuchawy klimatyzatora/nagrzewnicy |
| F9 | – |
| F10 | (15A) Rogi |
| F11 | (10A) Zarządzanie elektryczne |
| F14 | (15A) Reflektory świateł drogowych |
| F15 | (15A) Podgrzewane suszenie |
| F 16 | (7,5A) ECM |
| F17 | (10A) ECM |
| F18 | (7,5A) ECM |
| F19 | (7,5A) Sprężarka klimatyzacji |
| F20 | (30A) |
| F21 | (15A) Pompa paliwa |
| F22 | (15A / 20A) Sterowanie elektryczne |
| F23 | (20A) ABS |
| F24 | (7,5A) |
| F30 | (15A) Światła przeciwmgielne |
| F81 | (50A) Moduł świec żarowych |
| F82 | – |
| F83 | (50A) Ogrzewana przednia szyba |
| F84 | – |
| F85 | (15A) Gniazdo zasilania, zapalniczka samochodowa. |
| F87 | (7,5A) |
Zapalniczka odpowiada bezpiecznik nr F85 15A.
A jeśli masz coś dodania, napisz w komentarzach.
