Ford Escape / Ford Maverick – bezpieczniki i przekaźniki

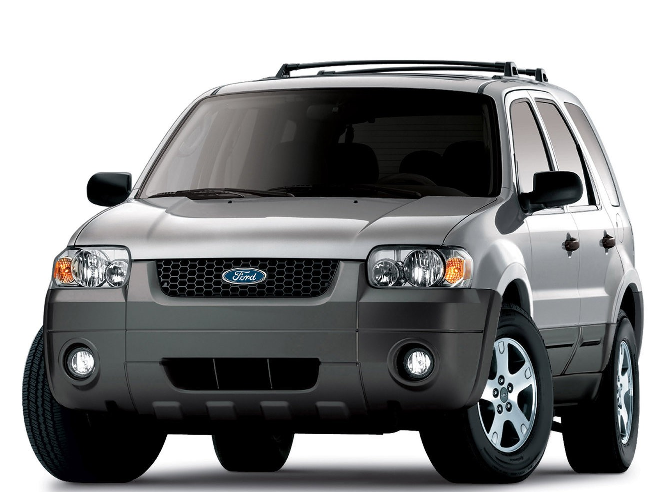

Ford Escape produkowany jest od 2000 roku do chwili obecnej w 4 generacjach z różnymi modyfikacjami silnika, w tym hybrydowymi. Na rynku europejskim znany również jako Ford Maverick . Pierwsza generacja była produkowana w latach 2001, 2002, 2003, 2004, 2005, 2006 i 2007. W tym czasie samochód przeszedł aktualizację. Druga generacja była montowana w latach 2008, 2009, 2010, 2011 i 2012. Nie otrzymała żadnych zasadniczych zmian konstrukcyjnych, dlatego lokalizacja skrzynek bezpiecznikowych i przekaźnikowych pierwszej i drugiej generacji jest taka sama. W naszym materiale znajdziesz opis bezpieczników i przekaźników Ford Escape 1 / Ford Maverick, wraz ze schematami skrzynkowymi i zdjęciami. Osobno zauważamy bezpiecznik zapalniczki.

Konstrukcja pudełek i przeznaczenie ich elementów w Fordzie Escape ( Ford Maverick ) może różnić się od prezentowanej i zależy od roku produkcji, poziomu wyposażenia oraz kraju dostawy.

Contents

1 Przedział pasażerski
2 Komora silnika

Przedział pasażerski

Znajduje się pod deską rozdzielczą (w dolnej części), po stronie pasażera i jest przykryta osłoną ochronną. Aby uzyskać do niego dostęp wystarczy podważyć płaskim śrubokrętem specjalne wycięcie w pokrywie.

Typ 1

Zdjęcie poglądowe

Schemat

Przeznaczenie

1	5A Zawór elektropneumatyczny akumulatora oparów paliwa
2	5A Przekaźnik wentylatora, podgrzewana tylna szyba
3	10A Silnik wycieraczki i spryskiwacza tylnych drzwi
4	Jednostka sterująca 10A 4WD, zestaw wskaźników
5	Jednostka sterująca ABS i SRS 5A
6	10A Światła awaryjne, światła cofania
7	10A Wzmacniacz sygnału transpondera, jednostka sterująca SRS
8	10A Zestaw wskaźników, przekaźnik blokady wybieraka
9	3A Przekaźnik sterownika silnika i automatycznej skrzyni biegów, przekaźnik wentylatora, przekaźnik klimatyzacji
10	20A Silnik wycieraczek szyby przedniej, silnik spryskiwacza szyby przedniej, przekaźnik pracy przerywanej wycieraczek
11	10A Przekaźnik rozrusznika, elektrozawór blokady kluczyka zapłonu
12	5A Radio i zegar
13	rezerwa
14	Zapalniczka 20A
15	15A Wymiary, reflektory, przekaźnik okablowania przyczepy
16	10A Tablica przyrządów, elektryczne lusterka, elektryczna jednostka sterująca
17	15A Łukasz
18	5A Podświetlenie zestawu wskaźników i przełączników tablicy rozdzielczej
19	Subwoofer 10A
20	15A Kierunkowskazy, kierunkowskazy, światła awaryjne
21	10A Światła boczne przyczepy
22	Rezerwa 15A
23	Brzęczyk 15/20A
24	15A Światła hamowania, jednostka sterująca ABS, jednostka sterująca silnika i automatycznej skrzyni biegów, elektrozawory zmiany biegów automatycznej skrzyni biegów
25	Elektryczne szyby 30A
26	30A Centralny zamek, ECM, elektrycznie sterowane fotele
27	10A Radio, zestaw wskaźników, oświetlenie wnętrza
AKC	Przekaźnik do instalacji dodatkowego wyposażenia

Za zapalniczkę odpowiada bezpiecznik nr 14, 20A.

Typ 2

Zdjęcie

Schemat

Przeznaczenie

1	15A Lampy przyczepy
2	Radio 5A (podświetlenie)
3	15A Przednie i tylne światła postojowe
4	10A Wyłącznik zapłonu
5	2A Przekaźnik modułu sterującego automatycznej skrzyni biegów, przekaźnik pompy paliwa, przekaźnik wentylatora, nr 2 wysoka/niska prędkość wentylatora
6	15A Dodatkowe światła stopu, światła stopu, sterownik silnika i automatycznej skrzyni biegów, ABS, tempomat
7	10A Zestaw wskaźników, OBD, radio, elektryczne lusterka boczne
8	15A Światła przeciwmgielne
9	30A Centralny zamek, elektrycznie sterowane fotele
10	15A Podgrzewane lusterka boczne
11	15A Łukasz
12	Radia 15A
13	rezerwa
14	rezerwa
15	30A Napęd szyby elektrycznej
16	Subwoofer 15A
17	15A Światła mijania
18	Układ 18A AWD
19	15A System antykradzieżowy
20	Brzęczyk 20A
21	10A Silnik wycieraczki i spryskiwacza tylnych drzwi
22	10A Wewnętrzne lusterko wsteczne, zestaw wskaźników
23	5A Radio (zasilanie)
24	Zapalniczka 20A
25	20A Spryskiwacz przedniej szyby i silnik wycieraczek
26	Klimatyzator 5A
27	Przełącznik tempomatu 5A
28	10A Zestaw wskaźników
29	10A Światła cofania
30	rezerwa
31	rezerwa
32	10A Przekaźnik blokady wybieraka
33	15A Jednostka sterująca SRS, wskaźnik wyłączenia poduszki powietrznej pasażera z przodu, czujnik siedzenia pasażera z przodu
34	Moduł ABS 5A, tempomat
35	5A Podgrzewane siedzenia, napęd na cztery koła

Za przedni bezpiecznik zapalniczki odpowiada numer 24, 20A.

Typ 3

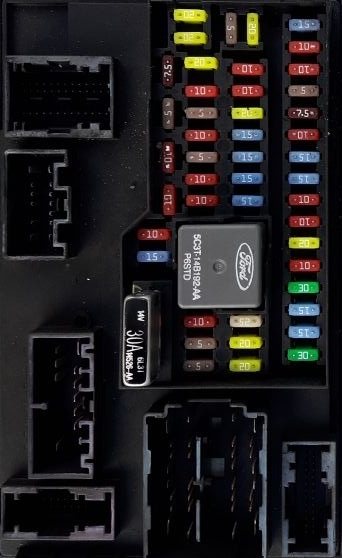

Zdjęcie poglądowe

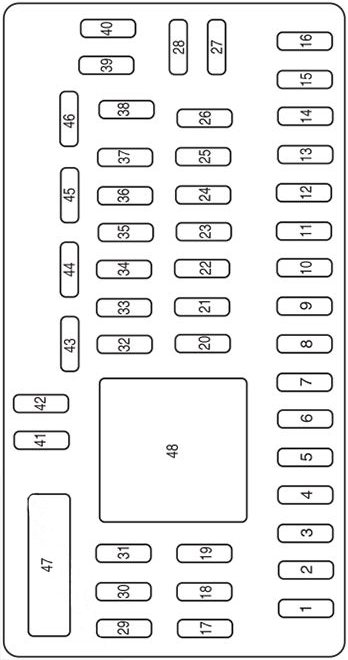

Schemat

Opis

1	30A Nieużywany (zapasowy)
2	15A Przełącznik hamulca
3	15A Moduł synchronizacji
4	30A Łukasz
5	Podświetlenie klawiatury 10A, blokada zmiany biegów hamulca (BSI), SPDJB
6	20A Kierunkowskazy, światła stopu
7	Reflektory świateł mijania 10A (po lewej)
8	10A Światła mijania (prawe)
9	15A Oświetlenie wewnętrzne
10	Podświetlenie 15A
11	10A Napęd na wszystkie koła
12	Przełącznik zasilania lusterka 7,5 A
13	5A Nieużywany (zapasowy)
14	10A FCIM (przyciski radia), radio satelitarne, moduł wyświetlacza na panelu przednim
15	10A Sterowanie klimatem
16	15A Nieużywany (zapasowy)
17	20A Zasilanie wszystkich silników, odblokowanie bramy podnoszonej, odblokowanie podnoszonej szyby
18	20A Podgrzewane siedzenia
19	25A Wycieraczka tylna
20	Złącze diagnostyczne 15A
21	15A Światła przeciwmgielne
22	Lampy parkowe 15A
23	Reflektory świateł drogowych 15A
24	20A Przekaźnik sygnału
25	Alarm 10A
26	Kombinacja deski rozdzielczej 10A
27	20A Wyłącznik zapłonu
28	Radia 5A
29	Zestaw wskaźników 5A
30	5A Nieużywany (zapasowy)
31	10A Moduł sterujący ogranicznikiem
32	10A Nieużywany (zapasowy)
33	10A Nieużywany (zapasowy)
34	5A Układ przeciwblokujący (ABS)
35	10A 4WD, moduł elektrycznego wspomagania kierownicy (EPAS), moduł asystenta parkowania
36	Transceiver PATS 5A
37	10A Sterowanie klimatem
38	20A Subwoofer/wzmacniacz (radio)
39	20A Radio, wzmacniacz radiowy (tylko do nawigacji)
40	Zapalniczka przednia 20A
41	Przełączniki zamka drzwi kierowcy/pasażera 15A, automatycznie przyciemniane lusterko, kompas, oświetlenie zewnętrzne, dach
42	10A Nieużywany (zapasowy)
43	10A Układ logiczny wycieraczki tylnej, przekaźnik podgrzewanego siedzenia, zestaw wskaźników
44	10A Nieużywany (zapasowy)
45	5A Wycieraczka przednia, przekaźnik silnika dmuchawy
46	7.5A OCS (limity), PADI (limity)
47	Wyłącznik automatycznego okna elektrycznego 30A
48	Przekaźniki opóźnionego dostępu

W przypadku przedniej zapalniczki samochodowej znajduje się bezpiecznik nr 40, 20A.

Za gniazda tylne i dodatkowe, co jest istotne dla wszystkich generacji, odpowiedzialne mogą być również bezpieczniki znajdujące się w skrzynce pod maską. Oznaczone na schematach jako – PWR1 i PWR2

Przekaźnik

Z tyłu urządzenia mogą znajdować się przekaźniki, takie jak:

Przekaźnik zapobiegający przytrzaśnięciu
Przekaźnik rozrusznika
Wymiary przekaźnika
Przekaźnik klaksonu

Komora silnika

Znajduje się on po lewej stronie, obok akumulatora, pod osłoną zabezpieczającą. Na odwrotnej stronie zastosowane zostanie faktyczne przypisanie bezpieczników i przekaźników.
