Daewoo Espero produkowany był w latach 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 i 1999. W naszym materiale znajdziesz opis skrzynek bezpieczników i przekaźników Daewoo Espero (Aranos) wraz ze schematami i zdjęciami skrzynek oraz ich lokalizację. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Contents
Przedział pasażerski
Skrzynka bezpiecznikowa

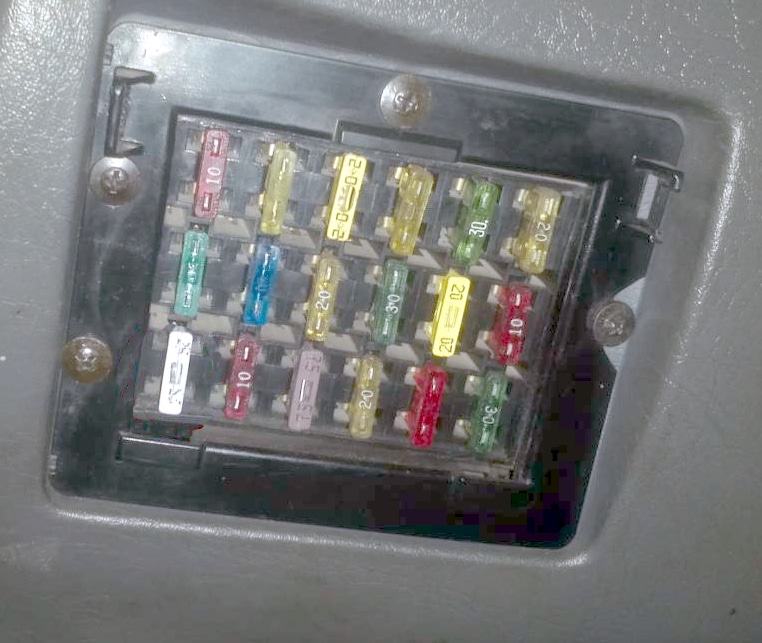

Znajduje się pod deską rozdzielczą po stronie kierowcy, za osłoną ochronną

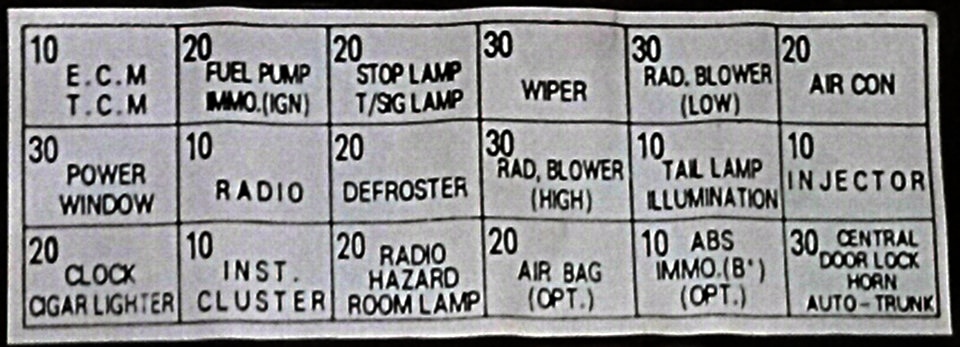

Na odwrocie należy załączyć aktualny schemat dla Twojego Daewoo Espero.

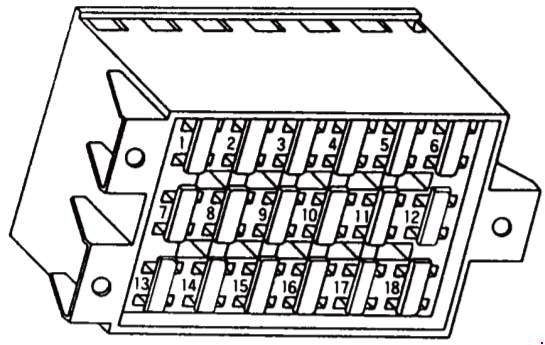

Schemat
Opis
| 1 | 10A ECM, ECM |
| 2 | 20A Przekaźnik pompy paliwa |
| 3 | 20A Kierunkowskazy, światła stopu, lusterka boczne |
| 4 | Wycieraczka 30A |
| 5 | 30A Silnik wentylatora chłodzącego |
| 6 | Układ ABS 20A, układ klimatyzacji, nagrzewnica elektryczna |
| 7 | Elektryczne szyby 30A |
| 8 | 10A System audio, immobilizer (4/95 ^) |
| 9 | 20A Ogrzewana tylna szyba, podgrzewane lusterka wsteczne |
| 10 | 30A Silnik wentylatora chłodzącego |
| 11 | Podświetlenie 10A |
| 12 | 10A Elektroniczna jednostka sterująca silnika, elektroniczna jednostka sterująca skrzynią biegów, wtryskiwacze, czujnik prędkości pojazdu |
| 13 | 20/25A Zapalniczka samochodowa , alternator, zegar, brzęczyk ostrzegawczy, immobilizer (^ 4/95) |
| 14 | 10A Zestaw wskaźników |
| 15 | 20A Lampa ostrzegawcza, lampy wewnętrzne, lampa bagażnika, antena |
| 16 | 20A Poduszka powietrzna |
| 17 | 10A ABS |
| 18 | 30A Klakson, zamek centralny, napęd otwierania pokrywy bagażnika |
Bezpiecznik nr 13 odpowiada za zapalniczkę.
Skrzynka przekaźników nad pedałem sprzęgła
Schemat
Przeznaczenie przekaźnika
| A | Brzęczyk ostrzegawczy (96169875) |
| B | Przekaźnik kierunkowskazów (94798678, 90240050) |
| C | Przekaźnik oświetlenia wewnętrznego (90229206) |
| D | Przekaźnik reflektorów (90229206) |
| JEST | Przekaźnik świateł do jazdy dziennej (90376920) Jednostka sterująca ABS (16162899) |

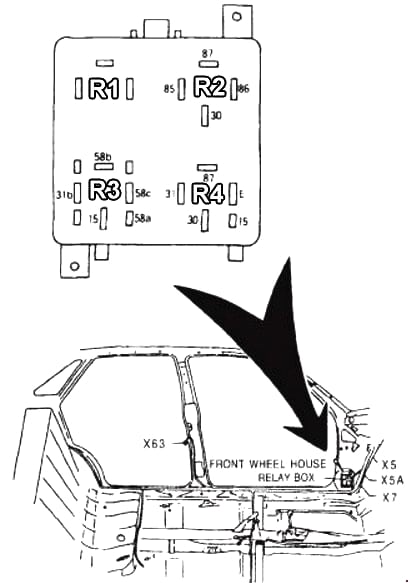

Skrzynka przekaźników na lewym słupku
Schemat
Oznaczenie
| R1 | Przekaźnik spoilera spoilera (96149299) |
| R2 | Przekaźnik pompy paliwa (90191753) |
| R3 | Przekaźnik reflektorów (96098561) |
| R4 | Przekaźnik ogrzewania tylnej szyby i lusterka (96116223) |
Oddzielnie, na przeciwległym słupku (po prawej), można umieścić przekaźnik centralnego zamka (90191825).

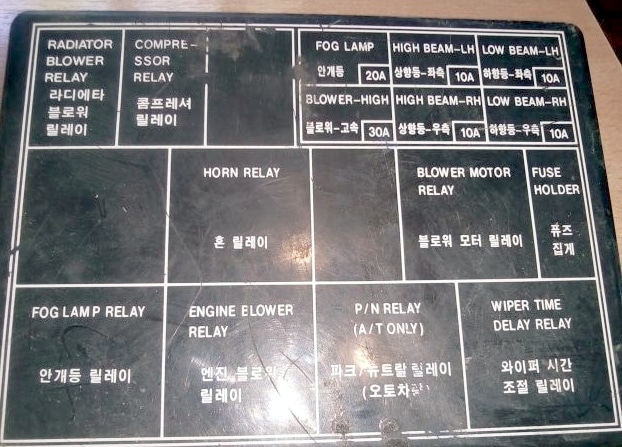

Komora silnika

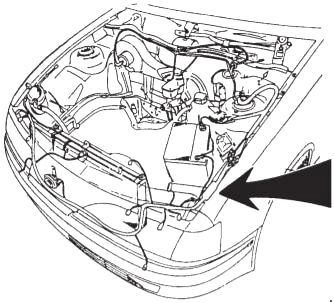

Zespół ten znajduje się po lewej stronie komory silnika, obok akumulatora.
Schemat

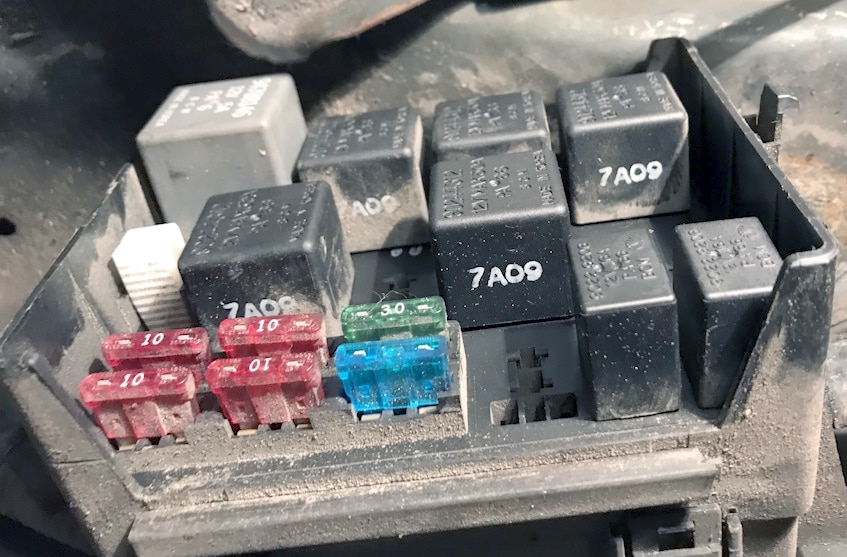

Zdjęcie poglądowe wykonania bloku

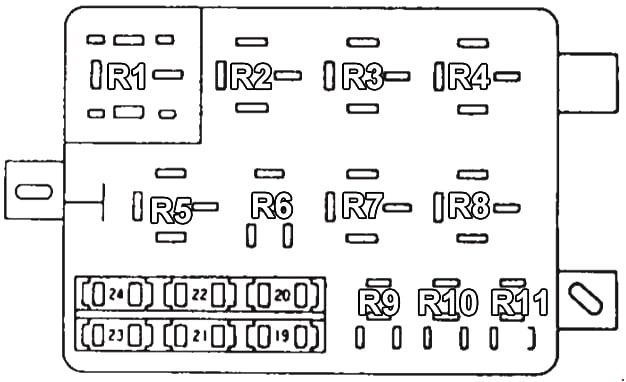

Schemat
Opis
| 19 | 20/30A Przednie światła przeciwmgielne |
| 20 | 30A Nagrzewnica 10A Przekaźnik klimatyzatora |
| 21 | 10A Światło drogowe po lewej stronie |
| 22 | 10A Światło drogowe po prawej stronie |
| 23 | 10A Światło mijania, lewa strona |
| 24 | 10A Światło mijania po prawej stronie |
| 25 | 40A ABS, zasilanie główne |
| Przekaźnik | |
| R1 | Przekaźnik wycieraczek (94788146) |
| R2 | Przekaźnik wyboru skrzyni biegów (P / N) (90376920) |
| R3 | Przekaźnik wentylatora chłodzącego (wysoka prędkość) (90376920) |
| R4 | Przekaźnik świateł przeciwmgłowych (90057745) |
| R5 | Przekaźnik nagrzewnicy (90376920) |
| R6 | Nieużywany |
| R7 | Przekaźnik klaksonu (90376920) |
| R8 | Nieużywany |
| R9 | Przekaźnik klimatyzatora (90229206) |
| R10 | Nieużywany |
| R11 | Przekaźnik wentylatora chłodzącego (niska prędkość) (90229206) |
A jeśli masz coś do dodania, napisz w komentarzach.
