Daewoo Lanos został wprowadzony w 1997 roku . Z różnymi modyfikacjami i zmianami był produkowany w latach 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 , 2015 i 2016 i dostarczane do różnych regionów świata z nadwoziami typu sedan i hatchback. Znany również pod nazwą ZAZ Lanos, Daewoo Sens, Chevrolet Lanos . W tej publikacji znajdziesz oznaczenia skrzynek bezpieczników i przekaźników Daewoo Lanos wraz ze schematami skrzynek i zdjęciami ich wykonania. Podświetl bezpiecznik zapalniczki.
Przeznaczenie bezpieczników i przekaźników może się różnić i zależy od roku produkcji oraz kraju dostawy Lanos.
Contents
Komora silnika
Główne pudełko

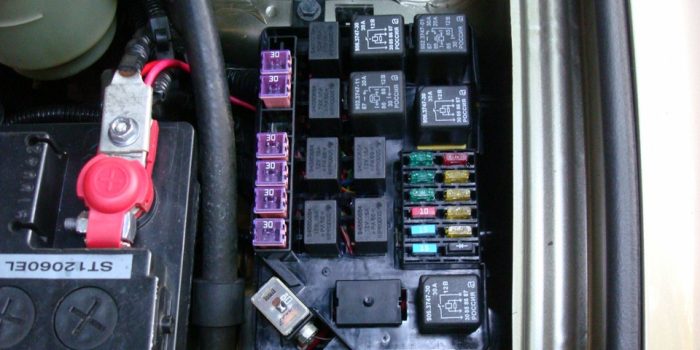

Znajduje się on w pobliżu akumulatora i jest przykryty pokrywą ochronną, która przytrzymywana jest dwoma bocznymi zatrzaskami.

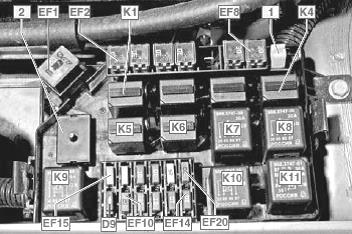

Schemat
Opis
| EF1 | Łańcuchy bezpiecznikowe 80A EF15 – EF20 i F1 – F7 |
| EF2 | 30A Stacyjka (zestaw wskaźników i obwód zasilania pompy paliwa) |
| EF3 | 30A Stacyjka (rozrusznik, wentylator nagrzewnicy, elektryczne szyby) |
| EF4 | 30A Silniki elektryczne wentylatorów głównych i dodatkowych |
| EF5 | Silniki podnośników szyb 30A |
| EF6 | 50A ABS |
| EF7 | 30A Ogrzewana tylna szyba |
| EF8 | 30A Silnik wentylatora nagrzewnicy (4. prędkość) |
| D9 (dioda) | Sprzęgło elektromagnetyczne sprężarki klimatyzacji |
| EF10 | 20A Lampy reflektorów (światła drogowe) |
| EF11 | 10A Lampa lewego reflektora (mijania), motoreduktor do regulacji kierunku strumienia światła lewego reflektora |
| EF12 | 10A Lampa reflektora prawego (światła mijania), motoreduktor regulatora kierunku strumienia światła reflektora prawego |
| EF13 | 10A żarówka świateł stopu/bocznych w świetle tylnym lewym (światło pozycyjne), podświetlenie zestawu wskaźników, sygnał melodyczny, żarówka pozycyjna w lewym reflektorze, przełącznik kierunku świecenia reflektorów, włącznik świateł przeciwmgielnych w lampie tylnej, zegar, włącznik alarmu, oświetlenie popielniczki, system audio, włącznik klimatyzacji |
| EF14 | 10A Światło stop/światło pozycyjne w prawym tylnym świetle (światło pozycyjne), światło pozycyjne w prawym reflektorze, oświetlenie tablicy rejestracyjnej |
| EF15 | Żarówki do świateł przeciwmgłowych 15A Chevrolet Lanos |
| EF16 | 15A Pompa paliwa |
| EF17 | 10A Sygnał dźwiękowy |
| EF18 | Sprzęgło elektromagnetyczne sprężarki klimatyzacji 10A |
| EF19 | 25A Styk przekaźnika reflektorów „30”. |
| EF20 | 20A Styk „30” przekaźnika świateł pozycyjnych i oświetlenia wnętrza |
Przekaźnik
| Nazwa | |
| К1 | Sygnał dźwiękowy |
| K2 | Żarówki reflektorów |
| KZ | Sprzęgło elektromagnetyczne sprężarki klimatyzacji |
| K4 | Dodatkowy silnik wentylatora chłodzącego |
| K5 | Światła przeciwmgielne |
| K6 | Żarówki świateł pozycyjnych w reflektorach, żarówki świateł stop/bocznych w światłach tylnych (światła pozycyjne), lampki oświetlenia zestawu wskaźników, lampa wewnętrzna |
| K7 | Silniki regulatora okien |
| K8 | Główny silnik wentylatora chłodzącego |
| K9 | Silnik pompy paliwa |
| K10 | Ogrzewana tylna szyba |
| К11 | Przekaźniki silników elektrycznych wentylatorów głównych i dodatkowych układu chłodzenia |
Dodatkowe pudełko
Dodatkowy przekaźnik i bezpiecznik do samochodu z silnikiem EURO-3

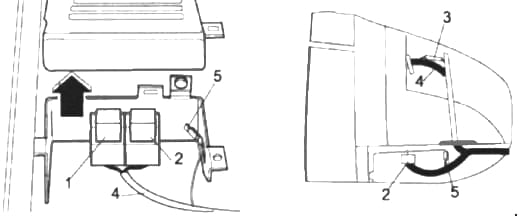

Schemat
Przeznaczenie
- Przekaźnik ogrzewania PTC
- Przekaźnik mocy ECM
- rezystor sterujący ładowaniem akumulatora (montowany w kabinie pasażerskiej, pod deską rozdzielczą)
- Wiązka przewodów wielopunktowego układu wtrysku paliwa
- bezpiecznik do ogrzewania pozystorowego.
Przedział pasażerski
Skrzynka bezpiecznikowa

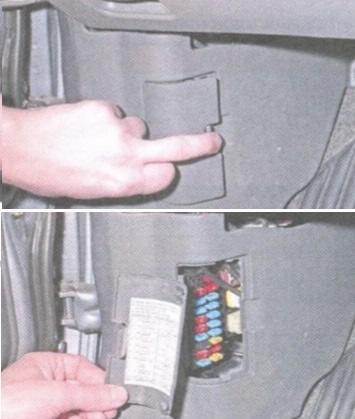

Znajduje się na lewym słupku, niedaleko drzwi.
Z tyłu osłony ochronnej znajduje się dokładny opis lokalizacji bezpieczników w pojeździe.

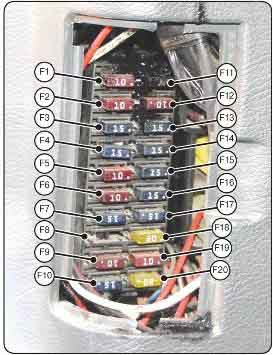

Schemat
Oznaczenie
F1 (10A) – Lampa oświetlenia bagażnika, lampa oświetlenia wnętrza, lampa przeciwmgielna w lewej lampie tylnej, silniczek napędowy anteny.
F2 (10A) – Włącznik świateł w lewej kolumnie kierownicy, włącznik świateł przeciwmgłowych w lewej lampie tylnej, sterowanie kierunkiem świecenia reflektorów, lampka ostrzegawcza otwartych drzwi.
F3 (15A) – Alarm.
F4 (15A) – Centralny zamek.
F5 (10A) – Obwody zasilania sterownika silnika z akumulatora.
F6 (10A) – Obwód zasilania systemu audio z akumulatora.
F7 (15A) – Lampki sygnałów hamowania/światła pozycyjne w światłach tylnych (sygnały hamowania).
D8 (dioda) – Przełącznik ostrzegający o otwartych drzwiach (drzwi kierowcy).
F9 (10A) – Obwód zasilania audio ze stacyjki.
F10 (15A) – Zapalniczka samochodowa.
F11 (10A) – Przyrządy i sygnalizatory w zestawie wskaźników (z wyjątkiem świateł przeciwmgłowych, kierunkowskazów i otwartych drzwi) zegar, lampka
oświetlenia schowka podręcznego .
F12 (10A) – Światło cofania w prawej lampie tylnej.
F13 (15A) – Poduszka powietrzna.
F14 (15A) – Wzbudzenie generatora, wtryskiwaczy, czujnika prędkości pojazdu, zaworu oczyszczania adsorbera, zaworu EGR, czujnika fazy.
F15 (15A) – Cewka zapłonowa.
F16 (15A) – Lampy, kierunkowskazy w reflektorach, lampy, kierunkowskazy w światłach tylnych, elektryczny napęd prawego zewnętrznego lusterka wstecznego.
F17 (15A) – Obwody zasilania sterownika silnika i przekaźnika pompy paliwa ze stacyjki.
F18 (20A) – Silnik wycieraczek szyby przedniej, silnik pompy spryskiwacza szyby przedniej.
F19 (10A) – Cewki przekaźnika ogrzewania tylnej szyby, przekaźnika sprężarki klimatyzacji, przekaźnika podnośnika szyb, przekaźnika (K4, K8, K11) silników wentylatorów chłodzących.
F20 (20A) – Silnik wentylatora nagrzewnicy (1., 2. i 3. prędkość).
Bezpiecznik nr 10 odpowiada za zapalniczkę.
Skrzynka przekaźników
W kabinie pasażerskiej znajduje się skrzynka przekaźników składająca się z czterech elementów. Znajduje się za osłoną ściemniacza reflektorów.

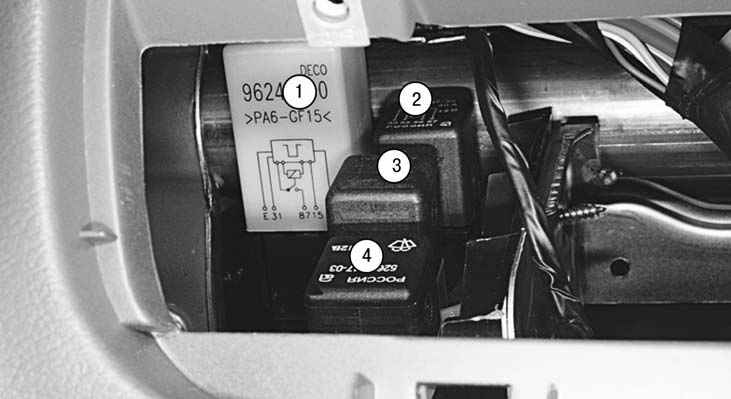

Schemat
Przeznaczenie
- Światło przeciwmgielne;
- Przekaźnik prędkości wentylatora nagrzewnicy 4;
- Przekaźnik przerywanej pracy wycieraczki;
- Alarm.
Na naszym kanale YouTube zamieściliśmy także film. Oglądaj i subskrybuj.
A jeśli wiesz jak ulepszyć ten post – napisz w komentarzach.
