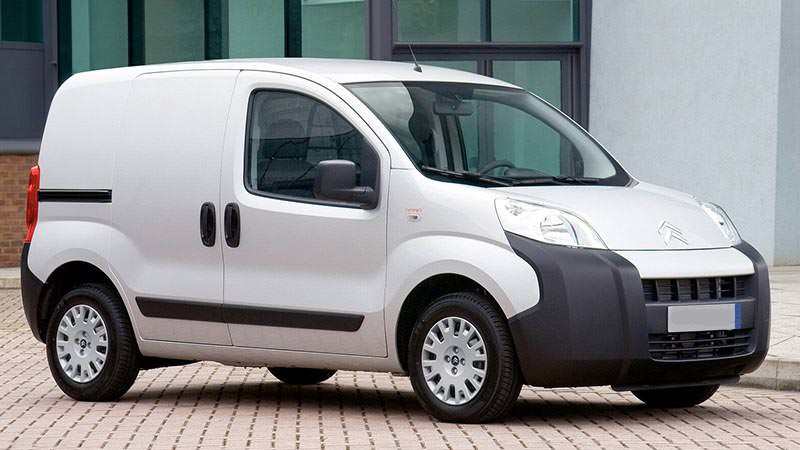

Citroen Nemo dostarczany był na rynek w 3 wersjach: cargo, cargo-pasażerskiej i osobowej (pod nazwą Nemo Multispace). Produkowane w latach 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Oferujemy Państwu zapoznanie się z informacjami dotyczącymi bezpieczników Citroen Nemo : lokalizacja skrzynek, opis schematy, cel. Osobno wspomnimy o bezpiecznikach odpowiedzialnych za zapalniczki i gniazdka.
Komora silnika
Aby dostać się do skrzynki należy odłączyć kostkę przyłączeniową od lewego reflektora przedniego i dopiero wtedy udać się do zatrzasków pokrywy.
Zdjęcie
Schemat
Przeznaczenie
- F01 60 A Elektroniczna jednostka sterująca.
- F02 40 A Wentylacja w kabinie pasażerskiej.
- F03 20 A Obwód zasilania rozrusznika.
- F04 40A Obwód zasilania pompy hydraulicznej ABS.
- F06 30A Przełącznik wentylatora chłodzącego silnik o stałej prędkości obrotowej.
- F07 40A Przełącznik nadmiernej prędkości wentylatora chłodzenia silnika.
- F08 30 A Sprężarka klimatyzacji.
- F09 15
- F10 10 Brzęczyk.
- F11 10 A Zasilanie obwodu dodatkowego obciążenia systemu zarządzania silnikiem.
- F14 15 A Reflektory świateł drogowych.
- F15 15 A Gniazdo dla dodatkowych odbiorników 12 V.
- F16 7,5 A ECU silnika, ECU i selektor sekwencyjnej skrzyni biegów, cewka przekaźnika T20.
- F17 15 A Zasilanie cewki zapłonowej, wtryskiwaczy, głównej jednostki sterującej układem zasilania silnika (1,3 HDi).
- F18 7,5 A Cewka przekaźnika procesora mocy silnika (1,3 HDi) T09 (1,3 HDi).
- F19 7,5 A Sprężarka klimatyzacji.
- F20 30 A Ogrzewana tylna szyba, podgrzewane zewnętrzne lusterka wsteczne.
- F21 15 A Pompa paliwa (silniki benzynowe 1.4 i 1.3 HDi).
- Sterownik silnika F22 20 A (1,3 HDi).
- F23 20 A Zasilanie zaworów układu hydraulicznego ABS.
- F24 7,5 A Układ ABS.
- F30 15 A Światła przeciwmgielne.
- F81 60 A Sterownik podgrzewania wstępnego (1,3 HDi).
- F82 30 A Pompa elektryczna do sekwencyjnej skrzyni biegów, zasilacz do sekwencyjnej skrzyni biegów.
- F84 10 A Sekwencyjna skrzynia biegów ECU i elektrozawory.
- F85 30 A Gniazdo zapalniczki samochodowej dla dodatkowych odbiorników 12 V.
- F87 7,5 A Światła cofania, czujnik obecności wody w oleju napędowym, przepływomierz, cewki przekaźników T02, T05, T14, T17 i T19 (oprócz 1.3 HDi) / 5 A Światła cofania, czujnik obecności wody w oleju napędowym, przepływomierz, cewki przekaźników T02, T05, T14, T17 i T19, czujnik ładowania akumulatora (1,3 HDi).
Należy pamiętać, że to urządzenie zawiera bezpieczniki odpowiedzialne za zapalniczkę i dodatkowe gniazdka.
Przedział pasażerski
Aby uzyskać dostęp do skrzynki bezpieczników w desce rozdzielczej, należy odkręcić dwie śruby kluczykiem i opuścić skrzynkę.
Będzie to wyglądać mniej więcej tak.

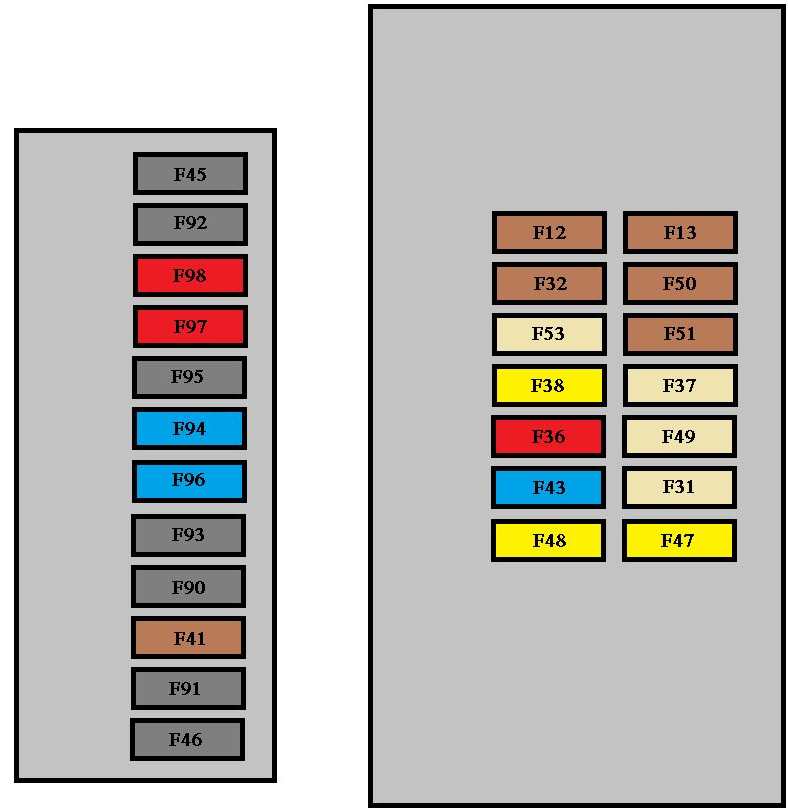

Schemat
Opis
- F12 7,5A Reflektor świateł mijania prawy.
- F13 7,5 A Reflektor świateł mijania lewy, regulacja zasięgu reflektorów.
- F31 5 A Wyłącznik zasilania ECU silnika.
- F32 7,5 A Światło główne, światło przednie, włącznik światła tylnego włączone.
- F36 10 A Radio samochodowe, obwód telefonu komórkowego, panel sterowania klimatyzacją, złącze diagnostyczne EOBD.
- F37 5 A Światło stopu, zestaw wskaźników.
- F38 20 A Zamki drzwi.
- F43 15 A Pompa spryskiwacza.
- F47 20 A Podnośnik szyby drzwi kierowcy.
- F48 20A Podnośnik szyby drzwi pasażera.
- F49 5 A ECU Parktronic, włącznik świateł tylnych, lusterka zewnętrzne, czujnik kontroli wnętrza.
- F50 7,5 A Komputer poduszki powietrznej.
- F51 7,5 A Stycznik świateł hamowania, stycznik pedału sprzęgła, panel sterowania lusterek zewnętrznych, system Bluetooth.
- F53 5 A Zestaw wskaźników, tylne światła przeciwmgielne.
- F41 7,5 A Podgrzewane lusterka zewnętrzne.
- F94 15 A Zapalniczka.
- F96 15 Gniazdo 12V.
- F97 10 A Podgrzewany fotel kierowcy.
- F98 10 A Podgrzewany fotel pasażera.
Bezpieczniki nr 94 i 96 na 15A odpowiadają za zapalniczkę i gniazdko.
