Citroen C6 – bezpieczniki i przekaźniki

Citroen C6 to pełnowymiarowy samochód klasy E produkowany w latach 2005, 2006, 2007, 2008, 2009, 2010, 2010, 2011 i 2012. Przekażemy informacje o bezpiecznikach Citroena C6 wraz ze schematami skrzynek i ich lokalizacją.

Fotka Citroena C6

Komora silnika

W komorze silnika skrzynka bezpieczników znajduje się po lewej stronie, pod pokrywą ochronną. Aby uzyskać dostęp, poluzuj każdą śrubę o 1/4 obrotu.

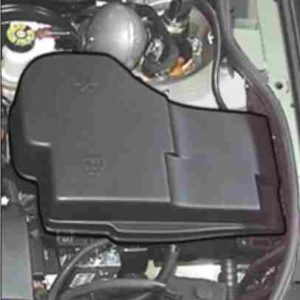

Lokalizacja urządzenia pod maską

Schemat

blok w komorze silnika - schemat 3

Opis

  1. 20 A Moduł sterujący silnika (ECM) – Zespół silnika chłodnicy
  2. 15 Brzęczyk
  3. 10 A Pompa spryskiwacza
  4. 20 A Spryskiwacze reflektorów
  5. 15 A Rozgrzewanie silnika – Układ wtryskowy (silnik Diesel)
  6. 10 Układ hamulcowy
  7. 10A Automatyczna skrzynia biegów
  8. 20 Rozrusznik
  9. 10 A Maska zabezpieczająca przed przytrzaśnięciem – Reflektory ksenonowe z dwoma lampami i korekcją strumienia światła w zależności od kąta skrętu przednich kół
  10. 30 A Wtryskiwacze – Cewka zapłonowa – ECM – Zasilanie paliwem (silnik Diesel)
  11. 40 A Automatyczny układ klimatyzacji (wentylator)
  12. 30 A Wycieraczka szyby przedniej
  13. Jednostka sterująca BSI 40 A
  14.  –

Przedział pasażerski

Skrzynka bezpieczników znajduje się pod deską rozdzielczą. Aby uzyskać do niej dostęp, otwórz całkowicie pokrywę schowka na drobne przedmioty, nie dociskając jej. Następnie pociągnij pokrywę w prawo, aby otworzyć ją całkowicie. Następnie usuń zabezpieczenie pomiędzy bezpiecznikami a pokrywą.

Schemat

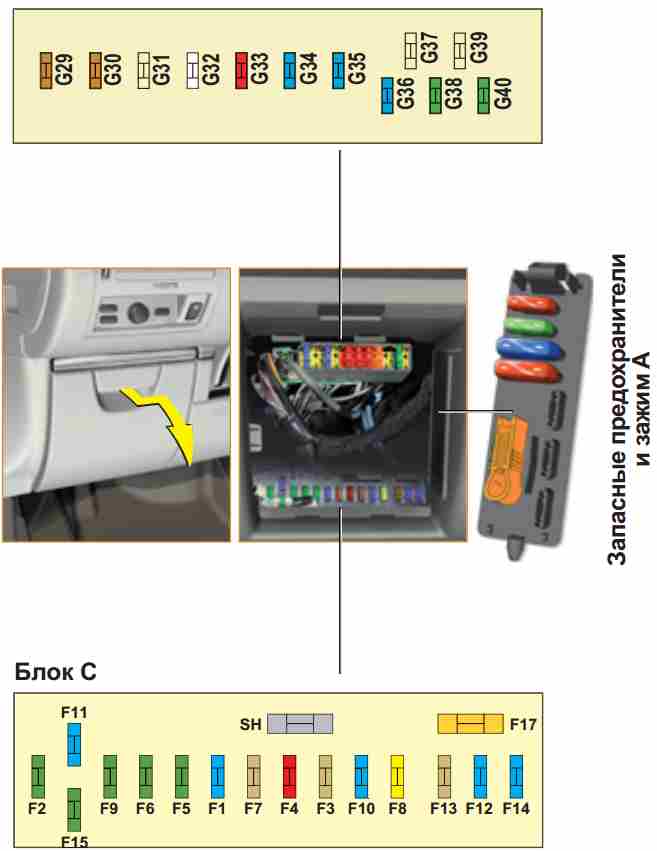

Blok w kabinie c6

Opis

  • F1 –
  • F2
  • F3 – 5 A Poduszki powietrzne
  • F4 – 10 A Układ hamulcowy – Maska zabezpieczająca przed przytrzaśnięciem – Ogranicznik prędkości – Tempomat – Spolaryzowane lusterko wsteczne – Gniazdo diagnostyczne – Napęd odchylania ekranu wielofunkcyjnego
  • F5 – 30 A Elektryczne szyby przednie – Dach przesuwany
  • F6 – 30 A Elektryczne szyby tylne
  • F7 – 5 A Lampka sufitowa osłony przeciwsłonecznej – Lampka sufitowa w schowku – Lampka sufitowa wnętrza – Zapalniczka tylna
  • F8 – 20 A Przyciski sterujące na kierownicy – Wyświetlacz – Otwieranie szyb (funkcja mikrootwierania) – Alarm – Radio samochodowe
  • F9 – 30 A Zapalniczka z przodu kabiny pasażerskiej
  • F10 15 A Sterownik przedziału bagażowego – moduł zaczepu holowniczego
  • F11 – 15 A Zabezpieczenie przed kradzieżą
  • F12 – 15 A Czujnik pasów bezpieczeństwa kierowcy i pasażera z przodu – Otwieranie okna (funkcja mikroopuszczania) –
    Fotele elektrycznie sterowane – Parktronic – System audio JBL
  • F13 – 5 A Pokrywa silnika przeciwprzytrzaśnięcia – Czujnik deszczu i światła – Wycieraczka szyby przedniej – Zasilanie modułu przekaźnika mocy
  • F14 – 15 A  System AFIL – Automatyczna klimatyzacja – Zestaw wskaźników – Wyświetlacz na przedniej szybie – Poduszki powietrzne – Bezprzewodowy zestaw słuchawkowy Bluetooth® do radiotelefonu (wolne ręce) – Przekaźnik modułu hydraulicznego
  • F15 – 30 A Elektryczny zamek centralny – Fotelik dla dzieci
  • F16 ZASILANIE
  • F17 -40 A System wentylacji

Za zapalniczkę odpowiada bezpiecznik nr 9, 30A.

  • G 29 5 A Czujniki ciśnienia w oponach – zmieniarka na 6 płyt CD
  • G 30 5 A Złącze diagnostyczne
  • G 31 5 A Telematyka w zależności od kraju importera
  • Wzmacniacz G 32 25 A
  • G 33 10 A Hydrauliczny układ zawieszenia
  • G 34 15 A Automatyczna skrzynia biegów
  • G 35 15 A Podgrzewany przedni fotel pasażera
  • G 36 15 A Podgrzewany fotel kierowcy
  • G 37
  • G 38 30 A Fotel kierowcy elektrycznie sterowany
  • G 39
  • G 40 30 A Fotel pasażera elektrycznie sterowany

Bagażnik

Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się pod lewym błotnikiem w bagażniku, złóż boczną wykładzinę po lewej stronie. Patrz „Akumulator 12 V: Wymiana akumulatora”. Następnie przesuń okablowanie na bok skrzynki i otwórz samą skrzynkę.

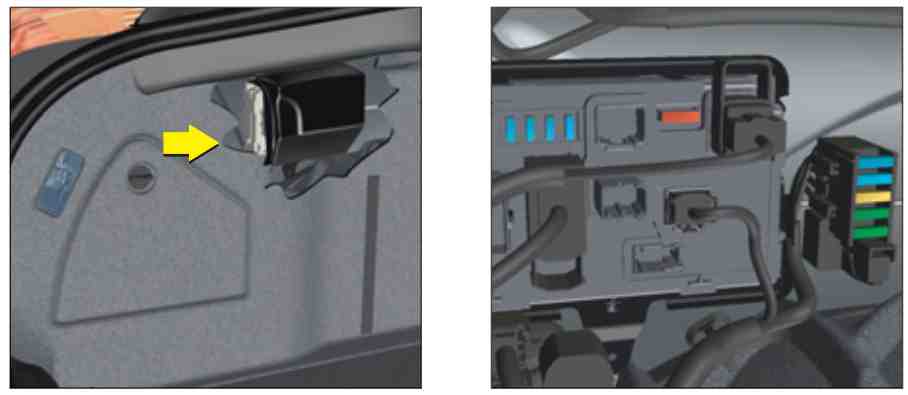

Dostęp do jednostki w bagażniku c6

Schemat

schemat blokowy magistrali

Przeznaczenie

1 – 15 A Klapa wlewu paliwa
2 –
3 –
4 – 15 A Regulowany deflektor
5 – 40 A Ogrzewana tylna szyba
G36 – 15 A / 25 A Elektrycznie podgrzewane tylne lewe siedzenie (Pack Lounge) / Sofa na tylnym siedzeniu
G37 – 15 A / 25 A Elektrycznie podgrzewane tylne prawe siedzenie (Pack Lounge) / Tylna kanapa
G38 – 30 A Regulacja tylnego siedzenia (Pack Lounge)
G39 – 30 A Zapalniczka samochodowa – Tylne gniazdo zasilania
G40 – 25 A Hamulec postojowy

Za tylną zapalniczkę odpowiada bezpiecznik 30A G39.
