BMW X6 G06 stanowi 3 generację gamy BMW X6 , która była produkowana w latach 2020, 2021, 2022, 2023, 2024. W tym czasie model został zmodernizowany. W tym przypadku przedstawiliśmy opis bezpieczników i przekaźników w BMW X6 G06 wraz ze schematami skrzynek bezpieczników oraz ich lokalizacją. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie elementów może być od pokazanego i zależne od roku produkcji, wyposażenia dodatkowego, do którego dostarczano samochód.
Contents
Przedział lotniczy
Skrzynka bezpieczników po stronie pasażera

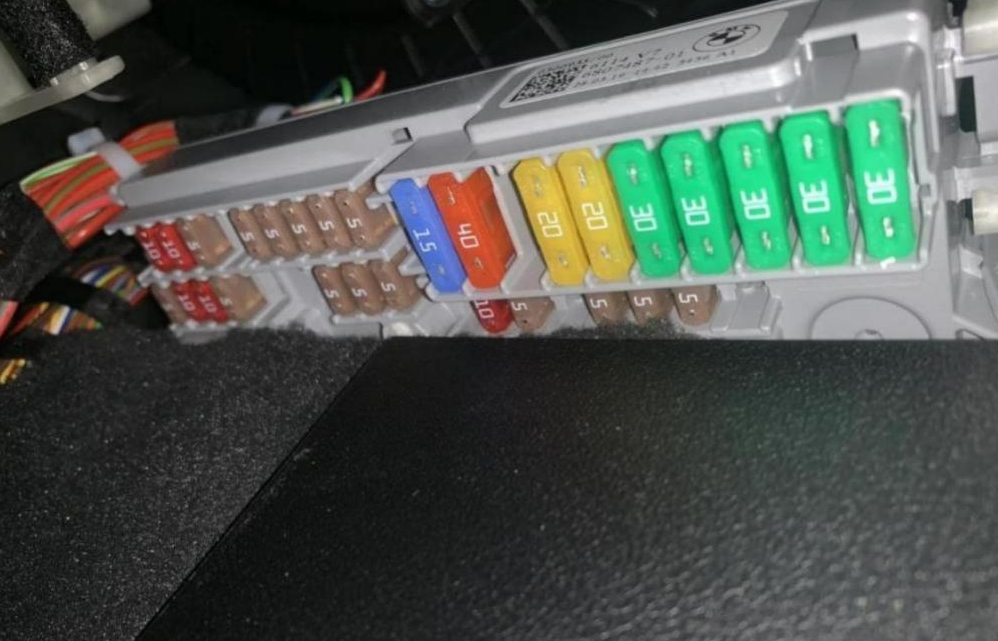

Po prawej stronie pod schowkiem znajdują się bezpieczniki i przekaźniki.
Zdjęcie poglądowe
Schemat
Opis
| 20 | 30A Siłownik podnośnika szyb, drzwi z elektroniką sterującą |
| 21 | 30A Przednia szyba pasażera z elektroniką sterującą |
| 22 | 30A Tylne okno elektryczne po stronie internetowej z elektroniką sterującą |
| 23 | 30A Elektryczna szyba tylna po stronie pasażera z elektroniką sterującą |
| 24 | 30A Lewy odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa) |
| 25 | 20A Centrum funkcji dachowej |
| 26 | 20A Kontroler domeny Body |
| 27 | – |
| 28 | Dynamiczna kontrola stabilności 40A (DSC) |
| 29 | 15A Kontroler domeny Body |
| 30 | – |
| 31 | – |
| 32 | 5A Panel sterowania w konsoli zdalnej |
| 33 | 5A Moduł elektroniczny klamki tylne drzwi |
| 34 | 5A jednostka sterująca zestawem urządzeń |
| 35 | 5A Pomocnicza skrzynka sternicza |
| 36 | 5A Centrum funkcji dachowych (lampka do mapy, oświetlenie wnętrza, oświetlenie oświetlenia) |
| 37 | 10A wyjściowy silnik wentylatora tylnego (4-strefowa klimatyzacja) |
| 38 | – |
| 39 | 60A Kontroler domeny Body |
| 40 | Silnik wentylatora 40A ze stopniem wyjściowym |
| 41 | – |
| 46 | 20A Zapalniczka tylna, zapalniczka przednia (bez termoelektrycznego uchwytu na kubek), termoelektryczny uchwyt na kubek |
| 47 | 30A Moduł wycieraczki |
| 48 | – |
| 49 | 20A Elektryczna regulacja sterownika |
| 50 | Termoelektryczny uchwyt na kubek 15A |
| 51 | 30A B46, B48, B58, N63: Elektroniczne sterowanie skrzynią biegów, skrzynią rozdzielczą |
| 52 | 20A Elektronika ogrzewania przedniego pasażera |
| 53 | 30A Moduł modułu dodatkowego (z modułem kontrolnym), bloków kontrolnych dodatkowego modułu (bez modułu modułu) |
| 54 | 20A Autonomiczny dodatkowy grzejnik (ShZh) |
| 55 | 30A Moduł przedniego pasażera (z modułem modułu), blok sterowania przedniego pasażera (bez modułu modułu) |
| 56 | 10A Elektroniczna jednostka sterująca podgrzewanego podłokietnika, po stronie pasażera |
| 57 | 10A Elektroniczna jednostka sterująca podgrzewanego podłokietnika, strona piekarnika |
| 59 | 5A Gniazdo USB nr 2 Elektrochromowe wewnętrzne lusterko wsteczne |
| 60 | 5A Oświetlenie poszycia środkowych drzwi tylnych (po stronie kierowcy), oświetlenie kieszeni w drzwiach tylnych (po stronie kierowcy), oświetlenie klamki wewnętrznej drzwi tylnych (po stronie kierowcy), oświetlenie poszycia drzwi tylnych po stronie kierowcy (na górze), oświetlenie tylnego lewego głośnika, dodatkowa pompa wodna ( Diesel) |
| 61 | 5A Włącznik oświetlenia schowka podręcznego, system kamer kierowcy, jednostka sterująca mocą 48 V (PCU48), akumulator 48 V |
| 62 | – |
| 63 | Akumulator pomocniczy 5A, oświetlenie głośników tablicy rozdzielczej, odświeżacz powietrza, napęd CD, jonizator, rozrusznik-alternator 48V (B57, B58) |
| 64 | 10A Blok zaworów regulacji szerokości oparcia siedzenia kierowcy, blok zaworów podparcia lędźwiowego kierowcy, blok przełączników regulacji siedzenia (po stronie kierowcy), tylne światło wnęki na nogi (po stronie kierowcy), podświetlenie tylnego panelu siedzenia kierowcy, port ładowania USB, moduł pompowania przedniego lewego siedzenia |
| 65 | 10A Blok zaworów regulacji szerokości oparcia pasażera z przodu, Blok zaworów podparcia lędźwiowego pasażera z przodu, Blok przełączników regulacji siedzenia (po stronie pasażera), Tylne oświetlenie przestrzeni na nogi (po stronie pasażera), Oświetlenie tylnego panelu oparcia pasażera z przodu, Złącze USB do ładowania nr 2, moduł pompowania przedniego prawego siedzenia |
| 66 | 5A Oświetlenie górnej środkowej tablicy przyrządów, górne oświetlenie tablicy przyrządów po stronie pasażera z przodu, dolne środkowe oświetlenie tablicy przyrządów, dolne oświetlenie tablicy przyrządów po stronie kierowcy/pasażera, oświetlenie przestrzeni na nogi przednie lewe/prawe |
| 67 | 5A Skrzynka przełączników w drzwiach kierowcy, Skrzynka przełączników w drzwiach kierowcy, Oświetlenie wewnętrznej klamki drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (środek), Oświetlenie kieszeni drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (góra), Oświetlenie przedniego lewego głośnika średniotonowego, Przedni lewy głośnik wysokotonowy Oświetlenie |
| 68 | 5A Lusterko zewnętrzne pasażera, skrzynka przełączników w drzwiach pasażera, oświetlenie wewnętrznej klamki drzwi pasażera, oświetlenie panelu drzwi pasażera z przodu (w środku), oświetlenie kieszeni w drzwiach pasażera, oświetlenie panelu drzwi pasażera z przodu (na górze), oświetlenie przedniego prawego głośnika średniotonowego, oświetlenie przedniego prawego głośnik wysokotonowy |
| 69 | 5A Żaluzje chłodnicy (górna, dolna) |
| 70 | 5A Tylna tablica rozdzielcza, przekaźnik wyłączający wentylator elektryczny, wentylator elektryczny |
| 71 | Kamera surround 5A (z kamerą surround), kamera cofania |
| 72 | – |
| 73 | 5A Jednostka sterująca zestawu wskaźników |
| 74 | 10A Skrzynka rozdzielcza kolumny kierownicy |
| 75 | 10A Moduł zabezpieczający przed awarią |
| 76 | – |
R1 – Przekaźnik zacisku 30B
Bezpiecznik 46 odpowiada za działanie zapalniczki.
Skrzynka bezpiecznikowa
Komora bezpieczników jest zainstalowana w elektronicznej jednostce sterującej BDC (Body Domain Controller), która jest zamontowana na prawym słupku, pod tapicerką przedziału pasażerskiego po prawej stronie pasażera.
Schemat
Przeznaczenie
- 5A Skrzynka rozdzielcza sterowników, przednich napędów, panelu sterowania audio, sterowników sterujących, jednostki głównej
- Gniazdo diagnostyczne 7,5 A, elektroniczna kontrola wysokości jazdy, platforma dynamikę pionową
- 7,5A Układ ogrzewania/klimatyzacji, moduł funkcyjny elektryczny klapy, czujnik deszczu/światła/słońca/słońca/kondensacji
- 5A Moduł elektroniczny klamki drzwi po stronie pasażera, moduł elektroniczny klamki zewnętrzne drzwi po stronie bocznej, moduł elektroniczny klamki zewnętrzne po stronie pasażera z tyłu, moduł końcowy mocy, moduł telematyczny
- 20A Przekaźnik blokujący, przekaźnik odblokowujący (drzwi, korek wlewu paliwa)
- 20A Przekaźnik zamka drzwi tylne, przekaźnik blokady (zamek drzwi, zamek drzwi pasażera z przodu, zamek drzwi po stronie bocznej, zamek drzwi po stronie pasażera z tyłu, siłownik zabezpieczenia drzwi wlewu paliwa)
Skrzynka bezpieczników po stronie zabezpieczenia
Pod deską rozdzielczą po stronie znajduje się wyłącznik z bezpiecznikami i przekaźnikami.
Sama bezpieczników będzie mniej więcej tak.
Schemat
Oznaczenie
| 101 | – |
| 102 | – |
| 103 | – |
| 104 | – |
| 105 | – |
| 106 | – |
| 107 | – |
| 108 | – |
| 109 | – |
| 110 | 5A Pomocnicza nagrzewnica elektryczna, oświetlenie przedniego głośnika średniotonowego |
| 111 | 5A Tylna rozdzielnica |
| 112 | – |
| 113 | – |
| 114 | – |
| 115 | – |
| 116 | – |
| 117 | – |
| 118 | – |
| 119 | – |
| 120 | – |
| 121 | – |
| 122 | – |
| 123 | – |
| 124 | – |
| 125 | – |
| 126 | – |
| 127 | – |
| 128 | – |
| 129 | – |
| 130 | – |
| 131 | – |
- R1-
- R2 – Przekaźnik zacisku 30B
Bagażnik
Główna bezpieczników

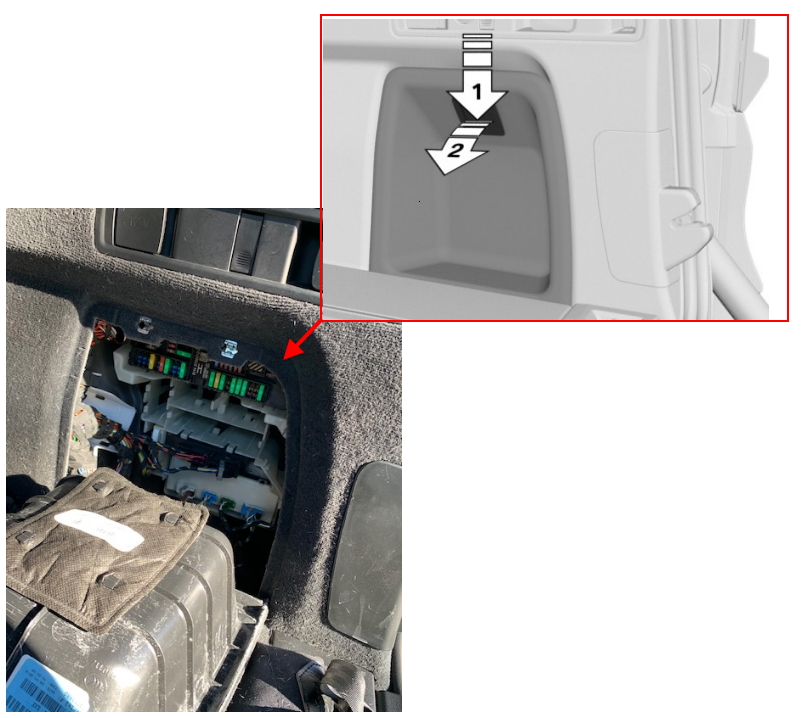

W bagażniku po prawej stronie pod osłoną znajduje się główny bezpiecznik i przekaźników.

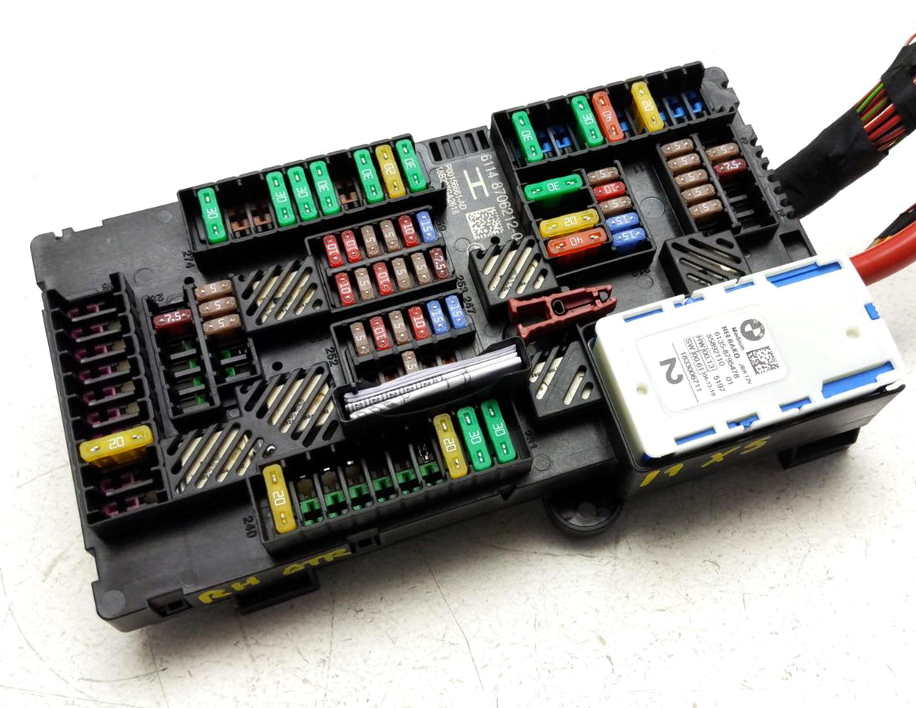

Zdjęcie
Schemat
Opis
| 200 | – |
| 201 | – |
| 202 | – |
| 203 | Elektryczny tłumik wydechu 7,5 A (B46, B46, B58, N63, S63), elektryczny tłumik wydechu nr 2 (N63, S63) |
| 204 | 5A Sterowanie przesunięciem układu osi, czujnik AUC, zabezpieczenie mechanizmu różnicowego osi |
| 205 | – |
| 206 | – |
| 207 | 5A Czujnik radarowy krótkiego przedniego lewy/prawy boczny, czujnik radarowy krótkiego zasięgu lewy/prawy, opcjonalny system dodatkowy |
| 208 | 5A Elektromechaniczne wspomaganie kierownicy |
| 209 | 5A Przedni czujnik radarowy dalekiego zasięgu (aktywny tempomat (wersja wysoka)), przedni czujnik radarowy (podstawowy tempomat (wersja wysoka)), elektryczna aktywna stabilizacja przechyłu z przodu, elektryczna aktywna stabilizacja przechyłu z tyłu |
| 210 | 5A Elektronika sterująca elektryczną pompą paliwa |
| 211 | 5A Elektroniczny moduł noktowizyjny (BMW Night Vision) |
| 212 | Jednostka główna 15A |
| 213 | Gniazdo przyczepy 15A |
| 214 | Wzmacniacza 5A |
| 215 | 10A Rozrywka na przednim siedzeniu |
| 216 | Wzmacniacz antenowy do bezprzewodowego urządzenia 5A |
| 217 | Wzmacniacz 40A |
| 218 | 12A złącze 12V nr 2 (przedział bagażowy) |
| 219 | – |
| 220 | 30A Moduł audio możliwy do pobrania |
| 221 | – |
| 222 | – |
| 223 | – |
| 224 | 20A Platforma podnośna (Executive Drive Pro) |
| 225 | – |
| 226 | 40A Moduł funkcyjny przednich drzwi |
| 227 | 30A Jednostka sterująca selektywnej redukcji katalitycznej (SCR). |
| 228 | – |
| 229 | – |
| 230 | 30A Prawy odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa) |
| 231 | 30A Ogrzewanie elektryczne szyb |
| 232 | – |
| 233 | – |
| 234 | – |
| 235 | – |
| 236 | – |
| 237 | – |
| 238 | – |
| 239 | – |
| 240 | 20A Moduł przyczepy |
| 242 | – |
| 243 | – |
| 244 | Odbiornik zdalnego sterowania 5 A, wykrywanie wycieku naturalnego podciśnienia, syrena alarmowa przechyłu, akumulator wysokiego napięcia (hybrydowy), generator gazu z zaciskiem ochronnym akumulatora (z podwójnym systemem przechowywania, z systemem 48 V) |
| 245 | – |
| 246 | – |
| 247 | Elektronika sterująca szyną antypoślizgową 15A |
| 248 | 15A Chowana osłona rolki elektroniki sterującej przedziałem bagażowym |
| 249 | 10A Samozamykacz drzwi pasażera |
| 250 | 5A Oświetlenie wewnętrzne, oświetlenie lusterka kosmetycznego, oświetlenie szklanego włazu |
| 251 | 10A Automatyczne zamykanie drzwi kierowcy |
| 252 | Bateria pomocnicza 5A |
| 253 | 7,5A Asystent parkowania, automatyczna klimatyzacja tylna, system wspomagania jazdy oparty na kamerze, przełącznik ogrzewania tylnego prawego siedzenia, przełącznik ogrzewania tylnego lewego siedzenia |
| 254 | 5A Oświetlenie bagażnika, przycisk pokrywy bagażnika na dole pokrywy bagażnika, przycisk pokrywy bagażnika po wewnętrznej stronie pokrywy bagażnika |
| 255 | 5A Skrzynka rozdzielcza bagażnika |
| 256 | 10A Automatyczny napęd domykający, strona pasażera z tyłu |
| 257 | 5A Światło tylnego prawego głośnika, oświetlenie kieszeni tylnych drzwi pasażera, oświetlenie wewnętrznej klamki drzwi tylnych po stronie pasażera, oświetlenie panelu środkowego drzwi po stronie pasażera tylnego, oświetlenie panelu górnego tylnego drzwi pasażera, bęben automatyczny silnika elektrycznego z możliwością odwracania lewego/prawego kierunku |
| 258 | 10A Napęd na tylne koła z automatycznym zamykaniem po stronie kierowcy |
| 259 | 15A Jednostka sterująca selektywnej redukcji katalitycznej (SCR). |
| 260 | 10A Automatycznie zamykająca się klapa tylna, lewa dolna |
| 261 | – |
| 262 | Kontroler 5A, samopoziomujący przycisk zawieszenia, bezprzewodowa podstawka ładująca, oświetlenie konsoli środkowej, oświetlenie przedniego środkowego podłokietnika |
| 263 | 10A Automatyczne ciche domykanie prawej dolnej klapy tylnej |
| 264 | 10A Pokrywa bagażnika/zamek bagażnika |
| 265 | 30A Regulowana blokada mechanizmu różnicowego tylnej osi |
| 266 | 20A Moduł przyczepy |
| 267 | 30A Moduł przyczepy |
| 268 | – |
| 269 | 30A Moduł tylnego siedzenia po stronie kierowcy |
| 270 | 30A Elektronika sterująca elektryczną pompą paliwa |
| 271 | 30A z modułem siedzenia: Moduł siedzenia po stronie pasażera z tyłu |
| 30A bez modułu siedzenia: moduł ogrzewania tylnego siedzenia po stronie pasażera, moduł ogrzewania tylnego siedzenia po stronie kierowcy | |
| 272 | – |
| 273 | – |
| 274 | – |
| 276 | – |
| 277 | – |
| 278 | 5A Hybrid: Kontroler ładowania akumulatora pomocniczego |
| 279 | 5A Bezkontaktowa elektronika oceniająca klapę tylną |
| 280 | 5A Wygodne ładowanie elektroniki |
| 281 | – |
| 282 | – |
| 283 | – |
| 284 | – |
| 285 | – |
| 286 | – |
| 287 | – |
| 288 | – |
| 289 | 20A Moduł przyczepy |
| 290 | – |
| 291 | – |
| 292 | – |
| 293 | – |
| 294 | – |
| 295 | – |
| 296 | – |
R1 – Przekaźnik zacisku 30B
Sprawdź termin spotkania w swoim programie w broszurze.
Schemat z oznaczeniem

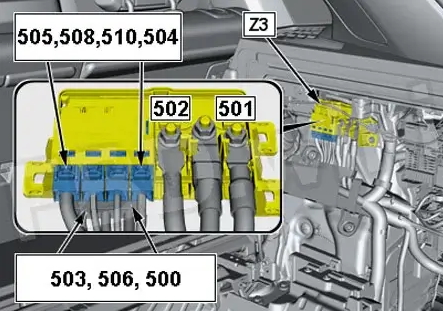

Skrzynka bezpieczników zasilania
Znajduje się również po prawej stronie, pod osłoną.
Schemat
Przeznaczenie
| 500 | Wzmacniacz 50A |
| 501 | 250A Tylny rozdzielacz zasilania (skrzynka bezpieczników bagażu) |
| 502 | Skrzynka rozdzielcza zasilania 250 A, przednia, prawa (skrzynka bezpieczników w przedziale pasażerskim nr 2) |
| 503 | 40A Sterowanie ogrzewaniem pomocniczym trzeciego rzędu |
| 504 | 60A Kontroler domeny Body |
| 505 | 100A Rozdzielnica przednia lewa |
| 506 | 80A Sterowanie przechyleniem sworznia zwrotnicy tylnej osi (zintegrowany aktywny układ kierowniczy) |
| 508 | 60A z wyjątkiem hybrydy: jednostka sterująca mocą |
| 60A Hybrid: Kontroler ładowania akumulatora pomocniczego | |
| 510 | 40A Elektroniczna regulacja wysokości jazdy |
Komora silnika
Jeśli jeden z bezpieczników w tych urządzeniach jest uszkodzony, należy wymienić cały moduł mocy.

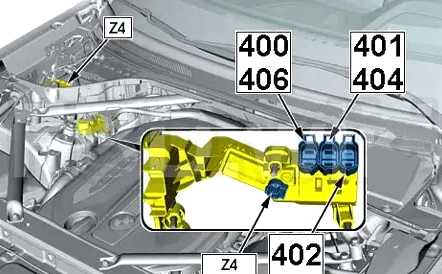

Dodatkowa skrzynka bezpieczników
Lokalizacja i schemat
Oznaczenie
| 400 | 80A Wentylator 400W, 600W: przekaźnik wyłączający wentylator elektryczny |
| Wentylator 125 A 850 W: Przekaźnik wyłączający wentylator elektryczny | |
| Wentylator 150 A 1000 W: Przekaźnik wyłączający wentylator elektryczny | |
| 401 | Elektromechaniczne wspomaganie kierownicy 150A |
| 402 | 100A Przednia elektryczna nagrzewnica pomocnicza |
| 403 | – |
| 404 | Dynamiczna kontrola stabilności 80A (DSC) |
| 405 | – |
| 406 | Wbudowany moduł zasilania 125 A |

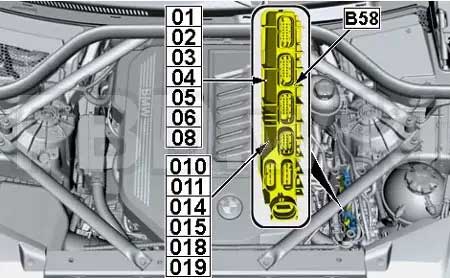

Zintegrowany moduł zasilania
Schemat
Przeznaczenie
| 1 | 7,5A N63: Czujnik poziomu oleju, zawór sterujący ciśnieniem oleju, zawór odcinający cały obwód nagrzewnicy. |
| 7,5A S63: Zawór regulacji ciśnienia oleju | |
| 7.5A B58: Czujnik poziomu oleju, zawór regulacyjny ciśnienia oleju, moduł sterujący ogrzewaniem | |
| 7.5A B57: Czujnik poziomu oleju, zawór sterujący ciśnieniem oleju, zawór sterujący ilością paliwa | |
| 2 | 5A N63, B58, S63: Pompa płynu chłodzącego turbosprężarki |
| 15A B57 (xDrive30d TU2, xDrive40d): aktywna separacja oleju, zawór odcinający obieg płynu chłodzącego | |
| 5A B57 (xDrive30d, M50d Electro): elektrozawór chłodzenia tłoka | |
| 3 | 10A N63: Element przełączający pompy płynu chłodzącego |
| 10A S63: Mapa termostatu | |
| 7,5A B57 (xDrive30d TU2, xDrive40d): zawór przełączający mocowania silnika, zawór sterujący ciśnieniem oleju, zawór odcinający płyn chłodzący turbosprężarki niskiego stopnia | |
| 10A B57 (xDrive30d, M50d): Zawór przełączający wspomaganie silnika, czujnik tlenu za katalizatorem | |
| 4 | 15A N63 (M50i): zawór odpowietrzający 1 i 2 |
| 15A B58: Ogrzewanie wentylacji silnika | |
| 10A B57 (xDrive30d TU2, xDrive40d): Sonda lambda tlenku azotu przed katalizatorem utleniającym | |
| 15A B57 (xDrive30d, M50d): Czujnik tlenu przed katalizatorem | |
| 5 | 20A N63: Charakterystyka mapy termostatu (TU2 i 3), czujnik tlenu przed katalizatorem, czujnik tlenu za katalizatorem |
| 20A S63: Czujnik tlenu przed katalizatorem, czujnik tlenu za katalizatorem, czujnik tlenu za katalizatorem nr 2 | |
| 20A B58: Czujnik tlenu przed katalizatorem, czujnik tlenu za katalizatorem, zawór upustowy (z przeziernikiem zewnętrznym, RDE) | |
| 20A B57 TOP (xDrive30d, M50d): Zawór obejściowy płyty obejściowej sprężarki, przetwornik ciśnienia przepustnicy sterującej turbiny | |
| 20A B57S (xDrive30d, M50d): Zawór przełączający siłownika klapy sprężarki wysokiego ciśnienia, zawór przełączający klapy sterującej turbiny | |
| 6 | 15A N63, B58: Pompa płynu chłodzącego w obwodzie płynu chłodzącego o niskiej temperaturze |
| 7,5A B57 (xDrive30d TU2, xDrive40d): przepustnica obejściowa chłodnicy EGR, przepustnica cofania chłodnicy EGR | |
| 20A B57 (xDrive30d, M50d): konwerter ciśnienia dla wastegate, zawór przełączający wastegate sprężarki niskiego ciśnienia, zawór przełączający pompy płynu chłodzącego (z wyjątkiem B57S), zawór wastegate chłodnicy recyrkulacji gazu przełączającego, czujnik tlenku azotu przed katalizatorem SCR, czujnik tlenku azotu za katalizatorem SCR przetwornik | |
| 7 | 15A N63: Czujnik tlenu nr. 2 przed katalizatorem, sonda lambda nr 2 2 za katalizatorem |
| 15A S63: Czujnik tlenu przed katalizatorem nr 2, czujnik tlenu za katalizatorem nr 2, czujnik tlenu za katalizatorem nr 2 | |
| 10A B57 (xDrive30d TU2, xDrive40d): Digital Diesel Electronics (DDE), nagrzewnica odpowietrzająca silnika, zawór regulacji ciśnienia w szynie | |
| 15A B57 (xDrive30d, M50d): Czujnik paliwa Diesel, przepustnica niskiego ciśnienia EGR | |
| 8 | 15A N63, B58, S63: Cyfrowa elektronika silnika (DME) |
| 20A B57 (xDrive30d TU2, xDrive40d): czujnik ciśnienia diesla, niskotemperaturowy obwód elektryczny, pompa wysokiego składowania 48 V, czujnik tlenku azotu SCR za katalizatorem (podwozie), czujnik lambda podtlenku azotu za filtrem wbudowanym (SCRF) | |
| 10A B57 (xDrive30d, M50d): Digital Diesel Electronics (DDE), nagrzewnica odpowietrzająca silnika, zawór regulacji ciśnienia w szynie | |
| 9 | 20A B58: Pompa odprowadzająca w układzie odprowadzającym o działaniu chemicznym |
| 30A B57 (xDrive30d TU2, xDrive40d): Cyfrowa elektronika diesla (DDE) | |
| 10 | 30A N63, B58, S63: Cyfrowa elektronika silnika (DME) |
| 40A B57 (xDrive30d TU2, xDrive40d): Cyfrowa elektronika diesla (DDE) | |
| 30A B57 (xDrive30d, M50d): Cyfrowa elektronika diesla (DDE) | |
| 11 | 20A N63, B58, S63: Cyfrowa elektronika silnika (DME) |
| 15A B57 (xDrive30d TU2, xDrive40d): Cyfrowa elektronika diesla (DDE) | |
| 12 | 30A N63, S63: Cyfrowa elektronika silnika (DME) nr 2 |
| 40A B57 (xDrive30d TU2, xDrive40d): Cyfrowa elektronika diesla (DDE) | |
| 40A B57 (xDrive30d, M50d): Podgrzewacz filtra paliwa | |
| 13 | 20A N63, S63: Cyfrowa elektronika silnika (DME) nr 2 |
| 15A B57 (xDrive30d TU2, xDrive40d): Podgrzewacz filtru paliwa | |
| B57 (xDrive30d, M50d): Cyfrowa elektronika diesla (DDE) | |
| 14 | 40A N63, B58, S63: Cyfrowa elektronika silnika (DME) |
| 25A B57 (xDrive30d TU2, xDrive40d): elektromechaniczna pompa głębinowa | |
| 40A B57 (xDrive30d, M50d): Cyfrowa elektronika diesla (DDE) | |
| 15 | 40A N63, S63: Cyfrowa elektronika silnika (DME) nr 2 |
| 40A B58 (z układem odzysku): pompa oleju przekładniowego | |
| 30A B57 (xDrive30d TU2, xDrive40d): pompa oleju w skrzyni biegów | |
| 30A B57 (xDrive30d, M50d): Cyfrowa elektronika diesla (DDE) | |
| 16 | – |
| 17 | 20A S63: Pompa podlegającego 3 w badaniu kontrolnym o działaniu chemicznym |
| 18 | 10A N63, S63: Elektrozawór dolotowy/wydechowy VANOS, zawór odpowietrzający zbiornik |
| 10A B58: Cyfrowa elektronika silnika (DME), elektromagnetyczny napęd dolotowy/wydechowy VANOS, zawór odpowietrzający zbiornika | |
| 19 | 10A N63, S63: Elektrozawór dolotowy/wydechowy VANOS nr. 2, zawór odpowietrzający zbiornik nr. 2 |
| 20 | 15A N63, S63: Cyfrowa elektronika silnika (DME) nr 2 |
Silniki benzynowe :
B58 – 3,0 l (xDrive40i, sDrive40i)
N63 – 4,4 l V8 (M50i)
S63 – 4,4 l V8 (konkurencja M&M)
Silniki Diesla :
B57 – 3,0 l (xDrive30d, xDrive40d i M50d)
Masz do dodania lub wystąpienia błędu – napisz w komentarzach.
