BMW E34 to kolejna modyfikacja nadwozia BMW serii 5. Seria ta była produkowana w latach 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 i 1995. Rozważymy lokalizację przekaźników i skrzynek bezpieczników BMW E34, ich schematy i przeznaczenie elementów.
W BMW E34 dostępne są dwie wersje okablowania, wersja wysoka i wersja niska (biorąc pod uwagę modele z silnikiem M50 lub elektroniką sterującą silnikiem Siemens lub Bosch). Główną różnicą jest zainstalowany system autodiagnostyki – deska rozdzielcza wyposażona jest w przewijany wyświetlacz.
Wersję można też określić patrząc na skrzynkę bezpieczników pod maską. Jeśli w dolnych rzędach znajdują się duże pola CCM (sprawdź moduł sterujący) i LKM (moduł sterujący oświetleniem), to jest to wersja wysoka, jeśli są zwykłe przekaźniki kwadratowe, to jest to wersja niska.
Komora silnika
Skrzynka montażowa
Znajduje się niemal pod samym szkłem. Aby uzyskać dostęp, wystarczy przesunąć zatrzaski. Oto bezpieczniki nr 1 – 29 i skrzynki przekaźnikowe.

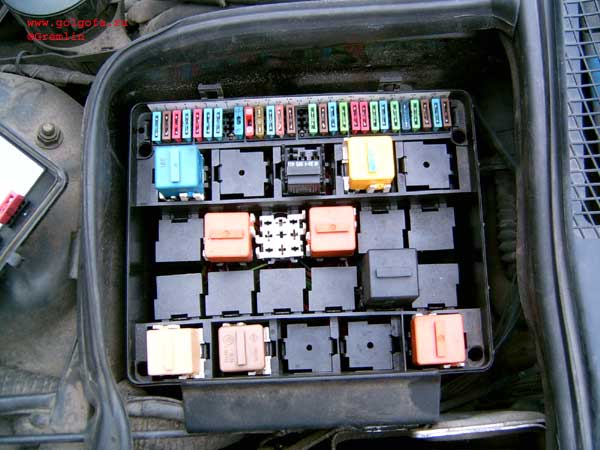

Wersja niska

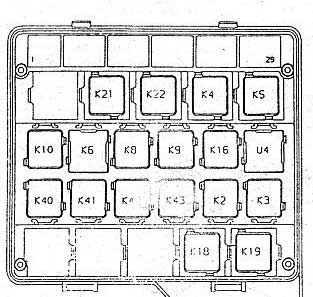

Schemat
Przekaźnik
| Przekaźnik nr. | Spotkanie |
| K2 | Klakson bmw e34 |
| K3 | Usuwanie napięcia z zacisku R |
| K4 | Wentylator nagrzewnicy/ogrzewanie postojowe |
| K5 | Intensywne czyszczenie/pompa spryskiwacza |
| K6 | Moduł SRA |
| K8 | Przekaźnik dodatkowej pompy wody bmw e34 |
| K9 | Usuwanie napięcia z zacisku 15 |
| K10 | Zabezpieczenie przeciążeniowe układu ABS/ASC |
| К16 | Alarm wyłącznika przekaźnika 30/30 |
| К18 | Odsprzęganie klimatyzacji * Motronic |
| К19 | Sprężarka klimatyzacji |
| K21 | Włączenie 1. biegu wentylatora pomocniczego |
| K22 | Włączenie 2. biegu wentylatora pomocniczego |
| K40 | Przekaźnik świateł mijania bmw e34 |
| K41 | Włączenie świateł drogowych |
| K42 | Włączanie świateł przeciwmgłowych |
| K43 | Włączanie świateł przeciwmgielnych |
| U4 | Czujnik alarmu antywłamaniowego 30/30 |
Oznaczenie bezpiecznika
| NIE. | Chroniony cel | |
| 1 | 15 | Przełącznik świateł hamowania Obwód sterujący hamulca, jednostka sterująca Tempo mat, przełącznik Tempo mat |
| 2 | 7,5 | Moduł oświetleniowy (przekaźnik do włączania świateł mijania i drogowych) |
| 3 | 7,5 | Moduł oświetleniowy (przekaźnik włączający światła przeciwmgielne, przekaźnik włączający tylne światła przeciwmgielne, włącznik kierunkowskazów, włącznik ostrzegawczy świateł drogowych) |
| 4 | 7,5 | Moduł oświetleniowy (światło postojowe i pozycyjne lewe) |
| 5 | 10 | Moduł oświetlenia (światło postojowe i pozycyjne prawe, oświetlenie tablicy rejestracyjnej), oświetlenie zapalniczki samochodowej , radio, oświetlenie komory silnika, wyłącznik awaryjny |
| 6 | 7,5 | Alarm |
| 7 | 15 | Światła przeciwmgielne |
| 8 | 7,5 | Prawe i lewe światło przeciwmgielne |
| 9 | 15 | Klaksony, jednostka sterująca sprężarki klimatyzacji, pomocnicza pompa wodna klimatyzacji |
| 10 | 7,5 | Lewe światło mijania |
| 11 | 7,5 | Reflektor świateł mijania prawych |
| 12 | 15 | Podgrzewane dysze spryskiwaczy, włącznik świateł cofania, regulacja lusterek (przełącznik) |
| 13 | 7,5 | Lewe światło drogowe |
| 14 | 7,5 | Reflektor świateł drogowych, prawy |
| 15 | 7,5 | Przekaźnik włącznika wycieraczek, moduł oświetlenia RA 15 |
| 16 | 30 | Podgrzewane przednie siedzenie, napęd podparcia lędźwiowego |
| 17 | 7,5 | Zestaw wskaźników (lampka ostrzegająca o rozładowaniu akumulatora, lampki ostrzegawcze, moduł główny). komputer pokładowy, wskaźnik biegu |
| 18 | 15 | Moduł podczerwieni, napęd regulacji foteli, wyrzutnik pasów, centralny zamek, radio, telefon bezprzewodowy |
| 19 | 30 | Bezpiecznik dmuchawy nagrzewnicy Bmw e34 |
| 20 | 7,5 | Zestaw wskaźników, komputer pokładowy, zegar cyfrowy, timer |
| 21 | 30 | Oświetlenie wnętrza, schowek na rękawiczki, złącze akumulatora |
| 22 | 30 | Silnik wycieraczek szyby przedniej (tryby 1 i 2). regulator docisku szczotki (tylko w modelach z systemem czyszczenia pod wysokim ciśnieniem) |
| 23 | 7,5 | Pompa paliwowa |
| 24 | 15 | Pompa spryskiwacza, sterownik wycieraczek/spryskiwaczy. przekaźnik do załączenia silnika wycieraczek |
| 25 | 30 | Dodatkowy wentylator (prędkość 1 i 2) |
| 26 | 30 | Bezpiecznik do zapalniczki BMW e34 |
| 27 | 30 | Zawór elektromagnetyczny nagrzewnicy, system audio Hi-Fi ze wzmacniaczem mocy |
| 28 | 15 | Układ serwotroniczny |
| 29 | 7,5 | Przekaźnik włączający ogrzewanie tylnej szyby, sterownik sprężarki klimatyzacji, przekaźnik wentylatora pomocniczego. Jednostka sterująca ABS |

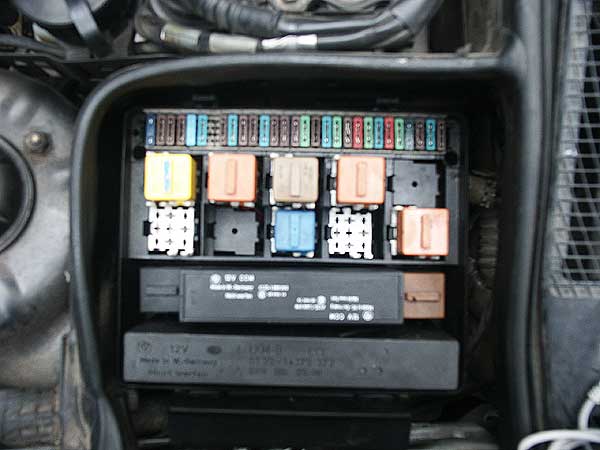

Wersja wysoka

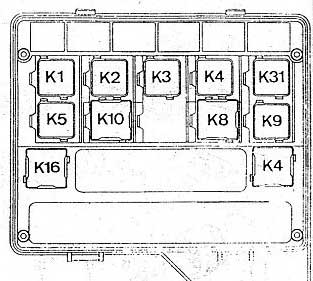

Schemat
Opis przekaźnika
| Numer przekaźnika | Spotkanie |
| К1 | Niedostępne z manualną skrzynią biegów (styki 30 i 87 zamknięte) |
| К1 | Blokada rozrusznika (z automatyczną skrzynią biegów) |
| K2 | Sygnały dźwiękowe |
| K3 | Usuwanie napięcia z zacisku R |
| K4 | Wentylator nagrzewnicy/ogrzewanie postojowe |
| K5 | Intensywne czyszczenie/pompa spryskiwacza |
| K8 | Dodatkowa pompa wody |
| K9 | Usuwanie napięcia z zacisku 15 |
| K10 | Zabezpieczenie przeciążeniowe układu ABS/ASC |
| К16 | Łamacz alarmu |
| K31 | Włączenie zapalniczki (lub zwarte styki 30 i 87) |
Przeznaczenie bezpiecznika
| NIE. | Spotkanie | |
| 1 | 15 | Włącznik świateł hamowania, obwód sterujący hamulców, ABS. obrotomierz, moduł oświetleniowy, mata Tempo |
| 2 | 7,5 | Bezpiecznik włącznika świateł zewnętrznych (zacisk 56), moduł świateł drogowych BMW 525. |
| 3 | 7,5 | Włącznik świateł przeciwmgłowych. moduł oświetlenia (przekaźnik włączający światła przeciwmgielne), włącznik kierunkowskazów, włącznik sygnalizacji świateł drogowych |
| 4 | 7,5 | Moduł oświetleniowy (światło postojowe i pozycyjne lewe) |
| 5 | 10 | Moduł oświetlenia (światło postojowe i pozycyjne prawe, oświetlenie tablicy rejestracyjnej), przyciemnienie lusterka wewnętrznego, oświetlenie zapalniczki, schowek na kasetę, lusterko, włącznik podgrzewania foteli i włącznik podparcia lędźwiowego |
| 6 | 7,5 | Kierunkowskazy i światła awaryjne BMW 525 |
| 7 | 15 | Światła przeciwmgielne |
| 8 | 7,5 | Prawe i lewe światło przeciwmgielne |
| 9 | 15 | Przekaźnik klaksonu, jednostka sterująca sprężarki klimatyzacji Pomocnicza pompa wodna klimatyzacji |
| 10 | 7,5 | Lewe światło mijania |
| 11 | 7,5 | Reflektor świateł mijania prawych |
| 12 | 15 | Podgrzewane dysze spryskiwaczy. włącznik świateł cofania, regulacja lusterek zewnętrznych (przełącznik) |
| 13 | 7,5 | Lewe światło drogowe |
| 14 | 7,5 | Reflektor świateł drogowych, prawy |
| 15 | 7,5 | Przekaźnik włączający wycieraczkę, komputer pokładowy, ogrzewanie postojowe |
| 16 | 30 | Podgrzewane podparcie lędźwiowe przedniego siedzenia” |
| 17 | 7,5 | Zestaw wskaźników (lampka ostrzegająca o rozładowaniu akumulatora, lampki ostrzegawcze, moduł główny), komputer pokładowy, wskaźnik biegu |
| 18 | 15 | Odbiornik radiowy (wzmacniacz antenowy), moduł podczerwieni, napęd regulacji foteli, telefon bezprzewodowy |
| 19 | 30 | Wentylator nagrzewnicy |
| 20 | 7,5 | Zestaw wskaźników, komputer pokładowy, timer, ogrzewanie postojowe, ogrzewanie |
| 21 | 30 | Oświetlenie wewnętrzne, bagażnik, schowek na rękawiczki; złącze ładowania akumulatora |
| 22 | 30 | Regulator ciśnienia wycieraczek szyby przedniej, układ wycieraczek szyby przedniej |
| 23 | 7,5 | Pompa paliwowa |
| 24 | 15 | System kontroli temperatury wnętrza |
| 25 | 30 | Dodatkowy wentylator (prędkość 1 i 2) |
| 26 | 30 | Zapalniczka |
| 27 | 30 | Zawór elektromagnetyczny nagrzewnicy, system audio Hi-Fi ze wzmacniaczem mocy |
| 28 | 15 | Układ serwotroniczny |
| 29 | 7,5 | Jednostka sterująca sprężarki klimatyzacji, przekaźnik wentylatora pomocniczego, jednostka sterująca ABS |
W obu wersjach za zapalniczkę odpowiada bezpiecznik nr 26 przy 30A.
Dodatkowe pudełka
Dostępność tych klocków zależy od konfiguracji i roku produkcji Twojego BMW.

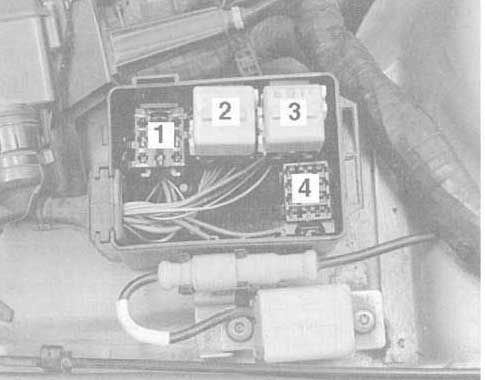

Pierwsza dodatkowa skrzynka przekaźników znajduje się w komorze silnika po lewej stronie od kierunku jazdy, bliżej przodu pojazdu. W późniejszych modelach zawiera także pewne bezpieczniki.
Oznaczenie
- Moduł sterujący czyszczeniem reflektorów/lamp przeciwmgłowych
- Przekaźnik sterujący wentylatorem – duża prędkość
- Przekaźnik sterujący wentylatorem – niska prędkość
- Przekaźnik dzwonka
- Przekaźnik sterujący klimatyzacją
- Wyłączniki automatyczne

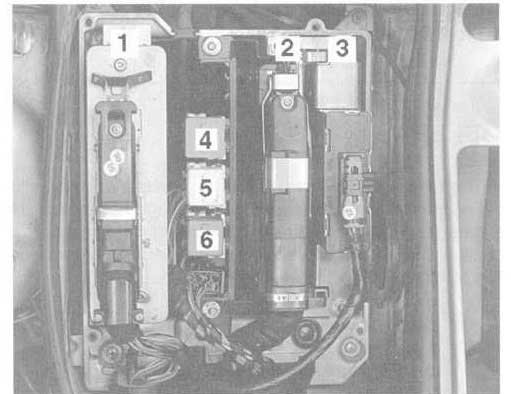

Drugi moduł elektroniczny znajduje się w prawym rogu w kierunku jazdy, bezpośrednio pod przednią szybą. Zamykana jest plastikową osłoną z czterema śrubami. W tej skrzynce znajdują się główne moduły sterujące: silnik, ABS, układ paliwowy i elektroniczna przepustnica (EML), jeśli są zainstalowane.
Opis elementów
- Moduł sterujący ABS lub ASC
- Moduł sterujący silnika (Motronic)
- Moduł tempomatu
- Przekaźnik systemowy (główny).
- Przekaźnik pompy paliwa
- Przekaźnik podgrzewanego czujnika tlenu (sonda lambda)
Przedział pasażerski

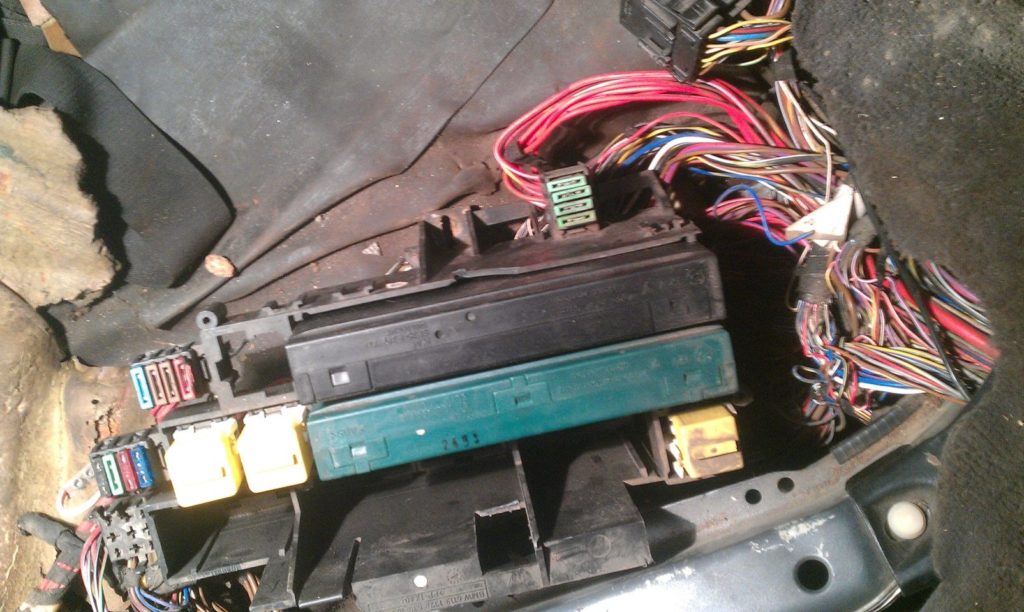

Skrzynka znajduje się pod tylną kanapą. Są bezpieczniki nr 30 – 54. Wygląda to mniej więcej tak.

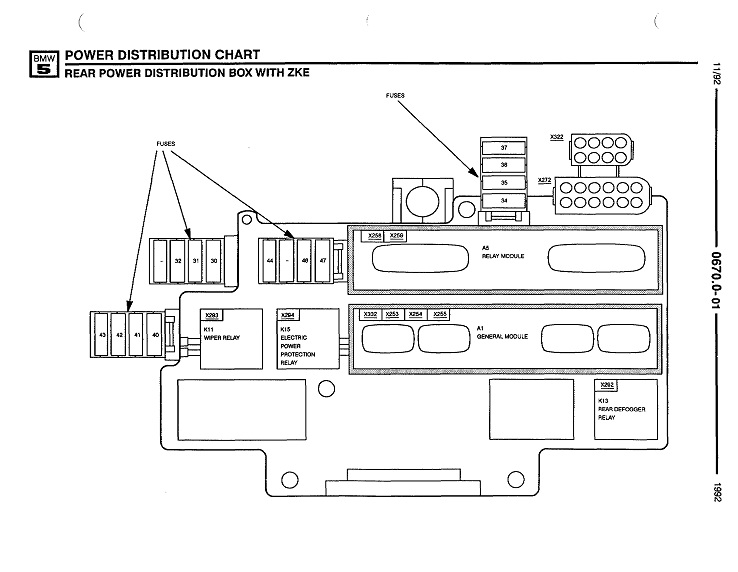

Schemat
Opis przekaźnika
- K30 Przekaźnik do włączania oświetlenia wewnętrznego
- K29 Przekaźnik TSH
- Przekaźnik K13 HHS
- A40 Sterownik wycieraczek i spryskiwaczy
- A30 Sterownik centralnego zamka
Opis
Wersja niska
| Spotkanie | Numer bezpiecznika |
| System antywłamaniowy | 33, 34 |
| Podwójny dach uchylno-przesuwny | 32, 37 |
| Elektryczne szyby | 32, 37 |
| Tylna wycieraczka | 44 |
| Ogrzewana tylna szyba | 35 |
| Oświetlenie wewnętrzne | 32, 37 |
| Zagłówki tylne | 30 |
| Elektryczna kolumna kierownicy | 41 |
| Radio | 36 |
| Przednia wycieraczka | 34 |
| Regulacja fotela kierowcy | 42 |
| Regulacja położenia siedzenia pasażera | 43 |
| Samozamykacze | 44 |
| Cień słońca | 31 |
| Telefon | 40 |
| Podgrzewane zamki drzwi | 37 |
| centralny zamek | 32, 33, 34, 37 |
Wersja wysoka
| Konsument | NIE. |
| System antywłamaniowy | 33, 34 |
| Podwójny dach uchylno-przesuwny | 32.37 |
| Elektryczne szyby | 32.37 |
| Tylna wycieraczka | 44 |
| Ogrzewana tylna szyba | 35 |
| Oświetlenie wewnętrzne | 32.37 |
| Zagłówki tylne | 30 |
| Elektryczna kolumna kierownicy | 41 |
| Radio | 36 |
| Przednia wycieraczka | 34 |
| Regulacja fotela kierowcy | 42 |
| Regulacja położenia siedzenia pasażera | 43 |
| Samozamykacze | 44 |
| Cień słońca | 31 |
| Telefon | 40 |
| Podgrzewane zamki drzwi | 37 |
| centralny zamek | 32, 33, 34, 37 |
Na naszym kanale YouTube zamieściliśmy także film. Oglądaj i subskrybuj.
A jeśli wiesz jak ulepszyć ten post – napisz w komentarzach.
