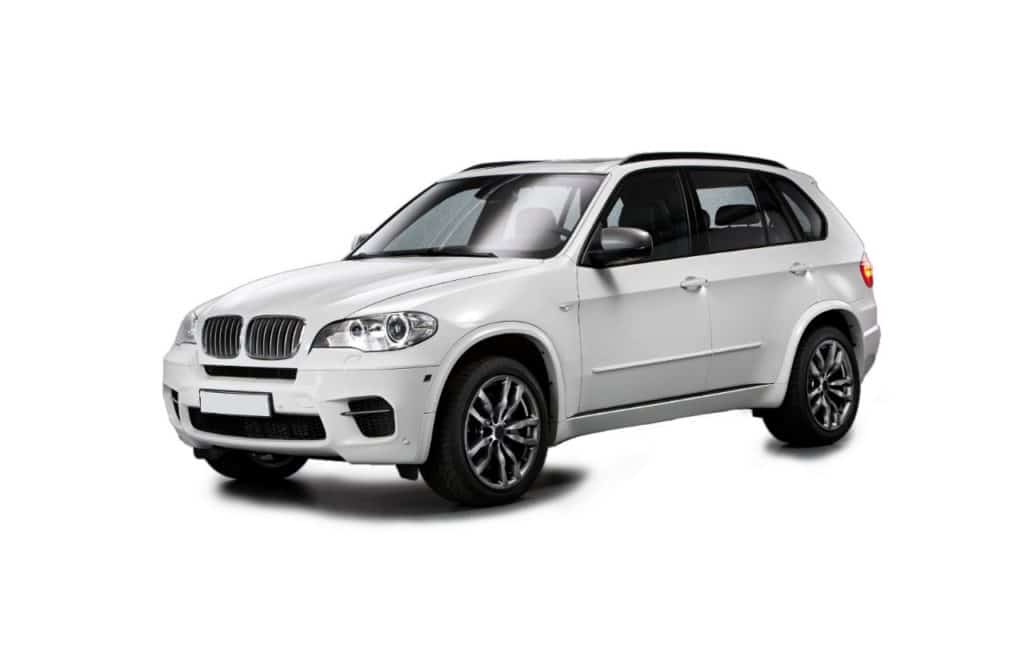

Crossover BMW X5 E70 produkowany był w latach 2007, 2008, 2009, 2010, 2011, 2012 i 2013. W tym okresie E70 przeszło jedną zmianę stylizacji. Podamy informacje o bokach przekaźnika i bezpieczników w BMW x5 e70 z opisem schematów, a także podpowiemy, które z nich odpowiadają za zapalniczkę.
Contents
Przedział pasażerski

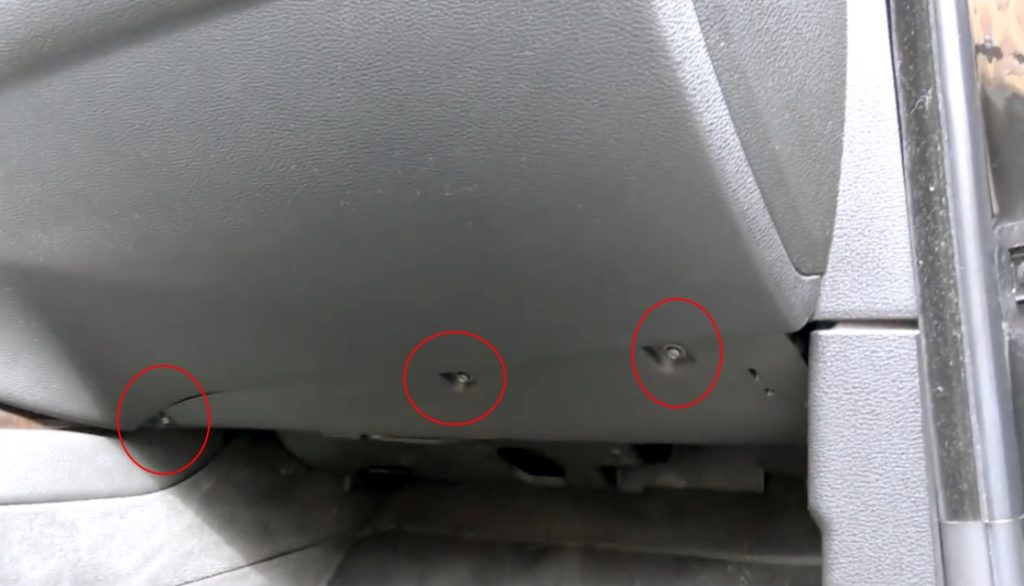

Skrzynka bezpieczników znajduje się po prawej stronie, u stóp pasażera z przodu. Aby uzyskać dostęp, schodzimy pod schowek na rękawiczki i odkręcamy trzy śruby.

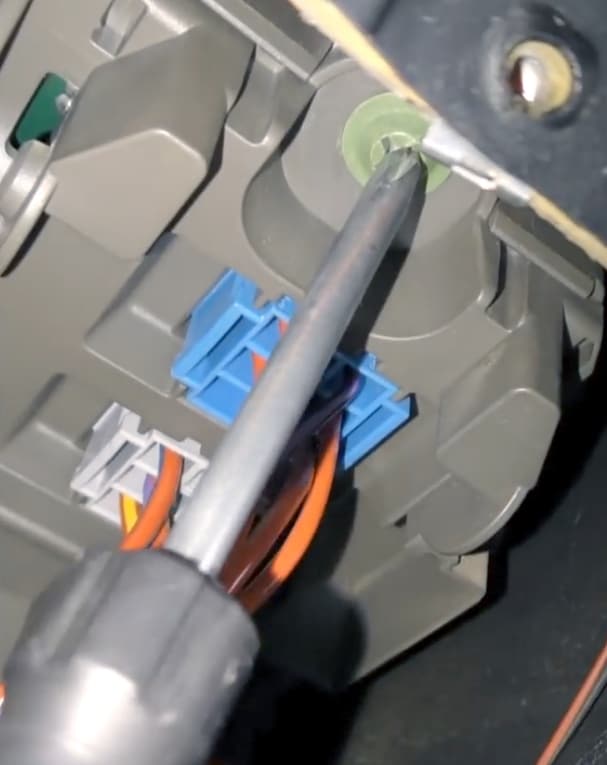

Zdejmujemy zwolnioną osłonę. Podnieś głowę i w przestrzeni, która pojawi się na górze, po prawej stronie znajdziemy zieloną śrubę.
Odkręcenie go – skrzynka z bezpiecznikami spadnie na podłogę (zejdź na dół).

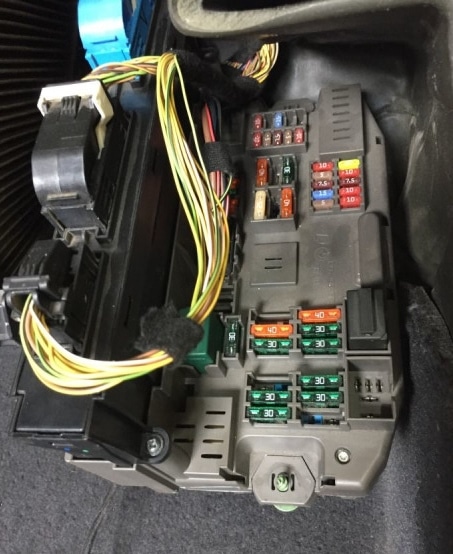

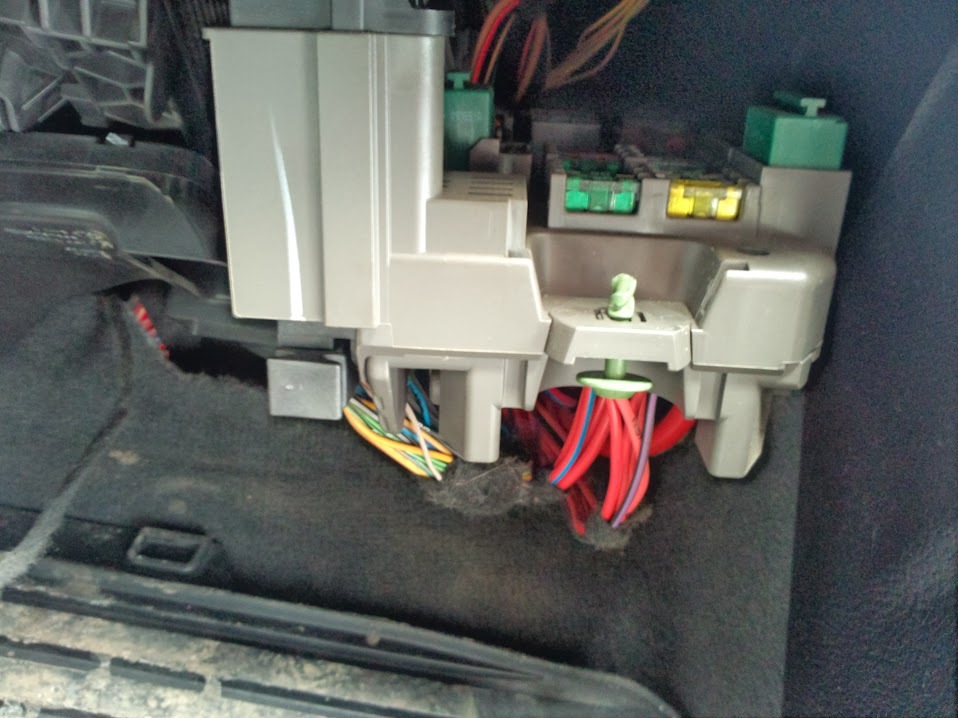

Będzie to wyglądać mniej więcej tak.

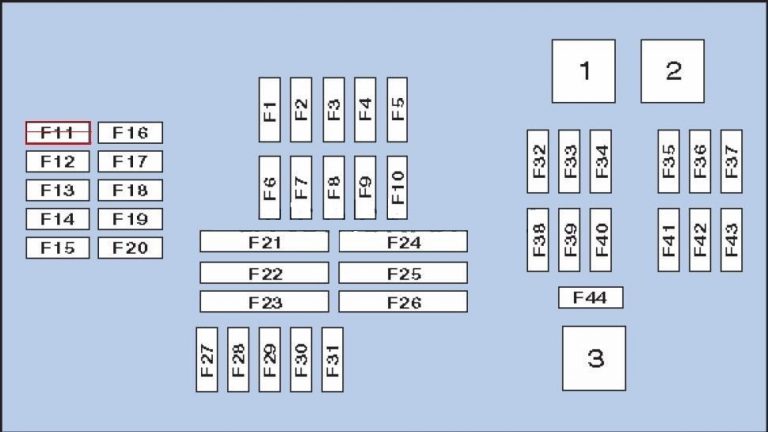

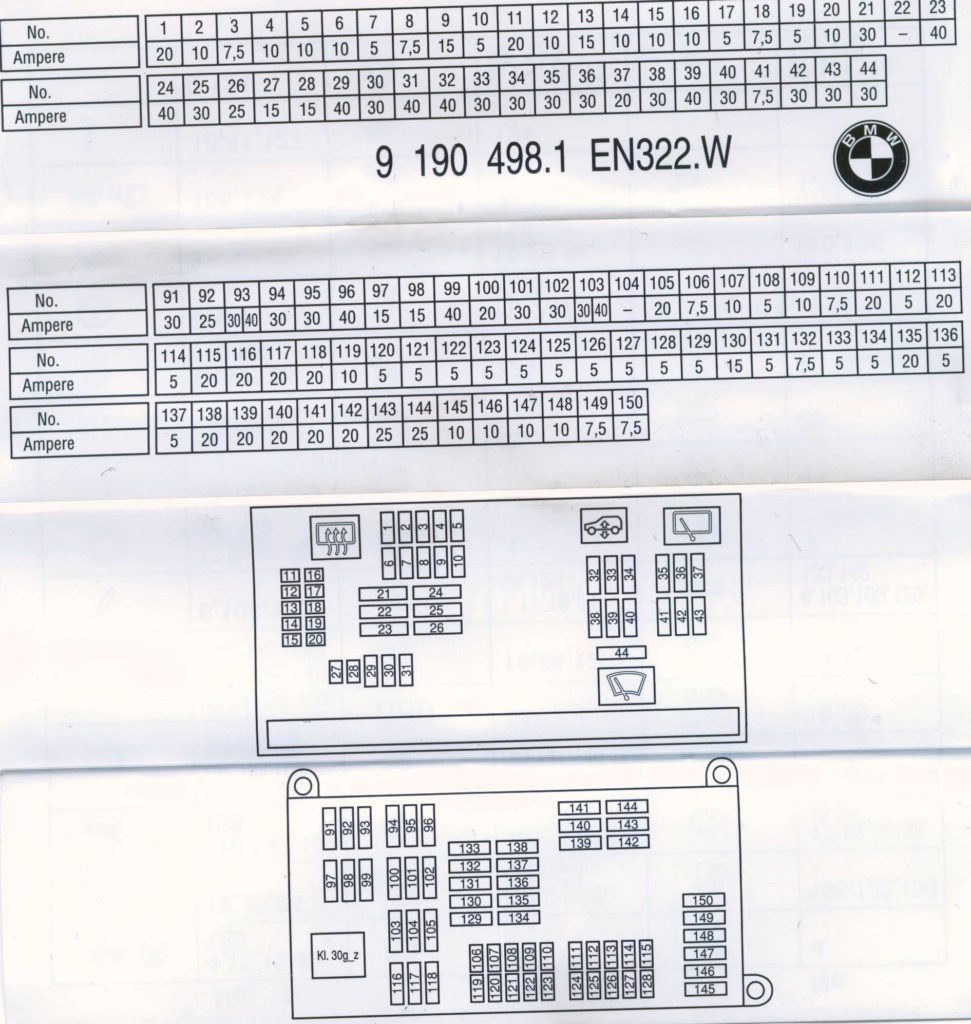

Ogólny schemat skrzynki z bezpiecznikami i przekaźnikami
Przeznaczenie
| 1 | Aktywny przekaźnik sprężarki zawieszenia |
| 2 | Przekaźnik wycieraczki tylnej |
| 3 | Przekaźnik silnika wycieraczek szyby przedniej |
| F1 | (20A) |
| F2 | (10A) Siłownik blokady schowka podręcznego |
| F3 | (7,5A) |
| F4 | (10A) ECM |
| F5 | (10 A) |
| F6 | (10 A) |
| F7 | (5A) |
| F8 | (7,5A) |
| F9 | (15A) Sygnały dźwiękowe |
| F10 | (5A) |
| F11 | (20A) |
| F12 | (10A) Moduł sterujący kolumny kierownicy |
| F13 | (15A) Moduł sterujący skrzynią biegów (ECM) |
| F14 | (10 A) |
| F15 | (10A) Dźwignia zmiany biegów |
| F 16 | (7,5 A) Przełącznik podnoszenia szyby |
| F17 | (7,5A) |
| F18 | (7,5A) |
| F19 | (5A) |
| F20 | – |
| F21 | (30A) Ogrzewana tylna szyba |
| F22 | – |
| F23 | (40A) |
| F24 | (40A) Wspomaganie kierownicy |
| F25 | (30A) – |
| F26 | (30A) Pompa spryskiwacza reflektorów |
| F27 | (15A) Centralny zamek |
| F28 | (15A) Centralny zamek |
| F29 | (40A) Elektryczne podnośniki tylnej szyby |
| F30 | (30A) Centralny zamek |
| F31 | (40A) Elektryczne podnośniki tylnej szyby |
| F32 | (40A) Aktywna sprężarka zawieszenia |
| F33 | (30A) |
| F34 | (30A) |
| F35 | (30A) Zarządzanie silnikiem |
| F36 | (30A) Zarządzanie silnikiem |
| F37 | (30A) Silnik wycieraczki tylnej szyby |
| F38 | (30A) |
| F39 | (40A) |
| F40 | (30A) Moduł sterujący ABS |
| F41 | (7,5A) |
| F42 | (30A) Zarządzanie silnikiem |
| F43 | (30A) Zarządzanie silnikiem |
| F44 | (30A) Silnik wycieraczek szyby przedniej |
Bagażnik

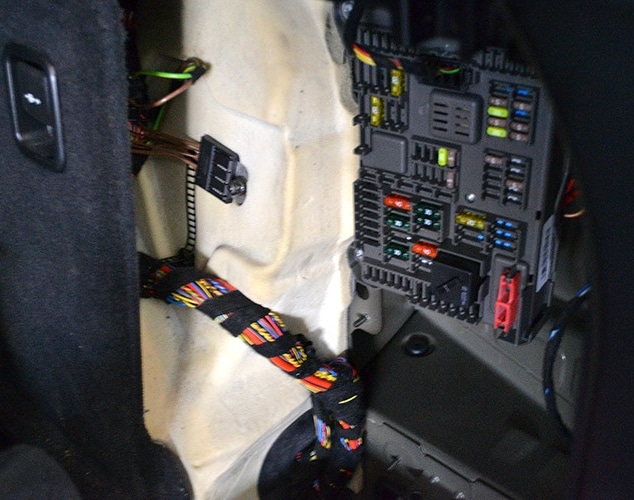

Główna skrzynka bezpieczników
Znajduje się po prawej stronie pod skórą. Aby się do niego dostać należy zdjąć listwę po prawej stronie.
Zdjęcie ich wykonania

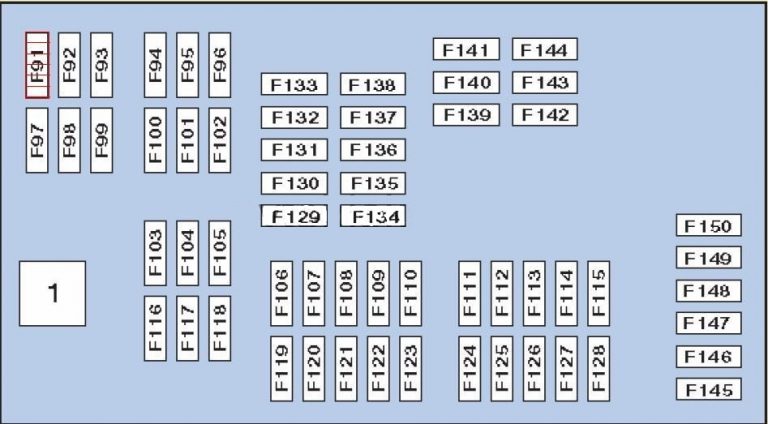

Schemat
Opis
| 1 | Przekaźnik odcinający obwód (przekaźnik zacisku 30G) |
| F91 | (30A / 40A) |
| F92 | (25A) Moduł sterujący skrzynki rozdzielczej |
| F93 | (40A) |
| F94 | (30A) moduł sterujący hamulca postojowego |
| F95 | (30A / 40A) |
| F96 | (40A) |
| F97 | (20A) Zapalniczka samochodowa |
| F98 | (15A / 20A) |
| F99 | (40A) Moduł sterujący otwieraniem/zamykaniem klapy tylnej |
| F100 | (20A) |
| F101 | (30A) |
| F102 | (30A) |
| F103 | (30A) Wzmacniacz wyjściowy systemu audio |
| F104 | – |
| F105 | (30A) |
| F106 | (7,5A) |
| F107 | (10 A) |
| F108 | (5A) |
| F109 | (10A) Odbiornik nawigacji |
| F110 | (7,5A) |
| F111 | (20A) Bezpiecznik zapalniczki samochodowej (przód) |
| F112 | (5A) |
| F113 | (20A) Bezpiecznik zapalniczki samochodowej (podłokietnik środkowy) |
| F114 | (5A) |
| F115 | – |
| F116 | (20A) Złącze elektryczne przyczepy |
| F117 | (20A) |
| F118 | (20A) – |
| F119 | (5A) Moduł sterowania multimediami |
| F120 | (5A) Aktywny moduł sterujący zawieszeniem |
| F121 | (5A) Moduł sterujący otwieraniem/zamykaniem tylnych drzwi |
| F122 | – |
| F123 | – |
| F124 | (5A) Skrzynka bezpieczników/przekaźników tablicy rozdzielczej |
| F125 | (5A) Moduł sterujący skrzynki rozdzielczej |
| F126 | (5A) |
| F127 | – |
| F128 | – |
| F129 | (5A) |
| F130 | – |
| F131 | (5A) |
| F132 | (7,5A) |
| F133 | – |
| F134 | (5A) Moduł sterujący kolumny kierownicy |
| F135 | (20A) Moduł sterujący otwieraniem/zamykaniem tylnych drzwi |
| F136 | (5A) |
| F137 | (5A) System nawigacji |
| F138 | – |
| F139 | (20A) |
| F140 | (20A) Moduł sterujący ogrzewaniem lewego przedniego siedzenia |
| F141 | (20A) Moduł sterujący ogrzewaniem prawego przedniego siedzenia |
| F142 | (20A) Moduł sterowania multimediami |
| F143 | (25A) Moduł sterujący przyczepy |
| F144 | (5A) Moduł sterujący przyczepy |
| F145 | (10A) Pomocniczy silnik zamykania drzwi (przedni prawy) |
| F146 | (10A) Pomocniczy silnik zamykania drzwi (przedni lewy) |
| F147 | (10A) Pomocniczy silnik zamykania drzwi (tylny lewy) |
| F148 | (10A) Silnik zamykania drzwi asystenta (tylny prawy) |
| F149 | (5A) Przełącznik wielofunkcyjny siedzenia (przedni lewy) |
| F150 | (5A) Przełącznik wielofunkcyjny fotela (przedni prawy) |

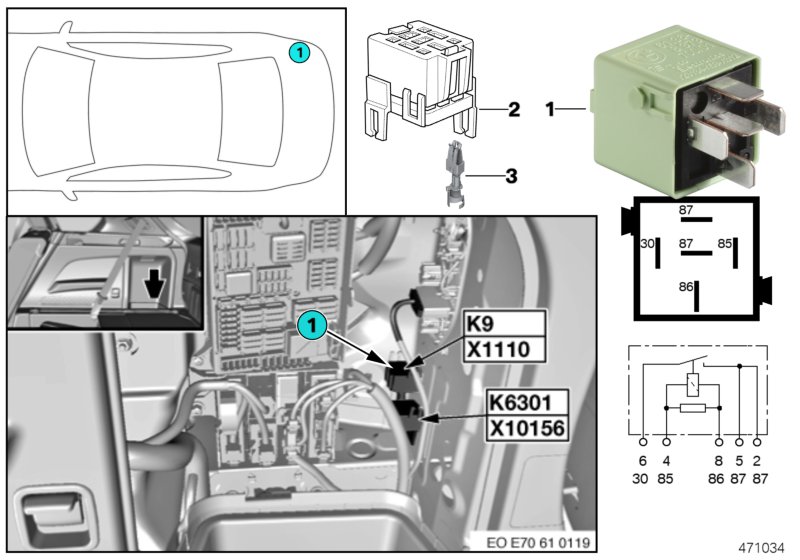

Niektóre przekaźniki mogą być umieszczone z boku, na przykład przekaźnik rozładowczy dla zacisku 15 K9.
Najnowsze informacje na temat lokalizacji bezpieczników i przekaźników w Twoim pojeździe powinny znajdować się obok tego pola w formie broszury.

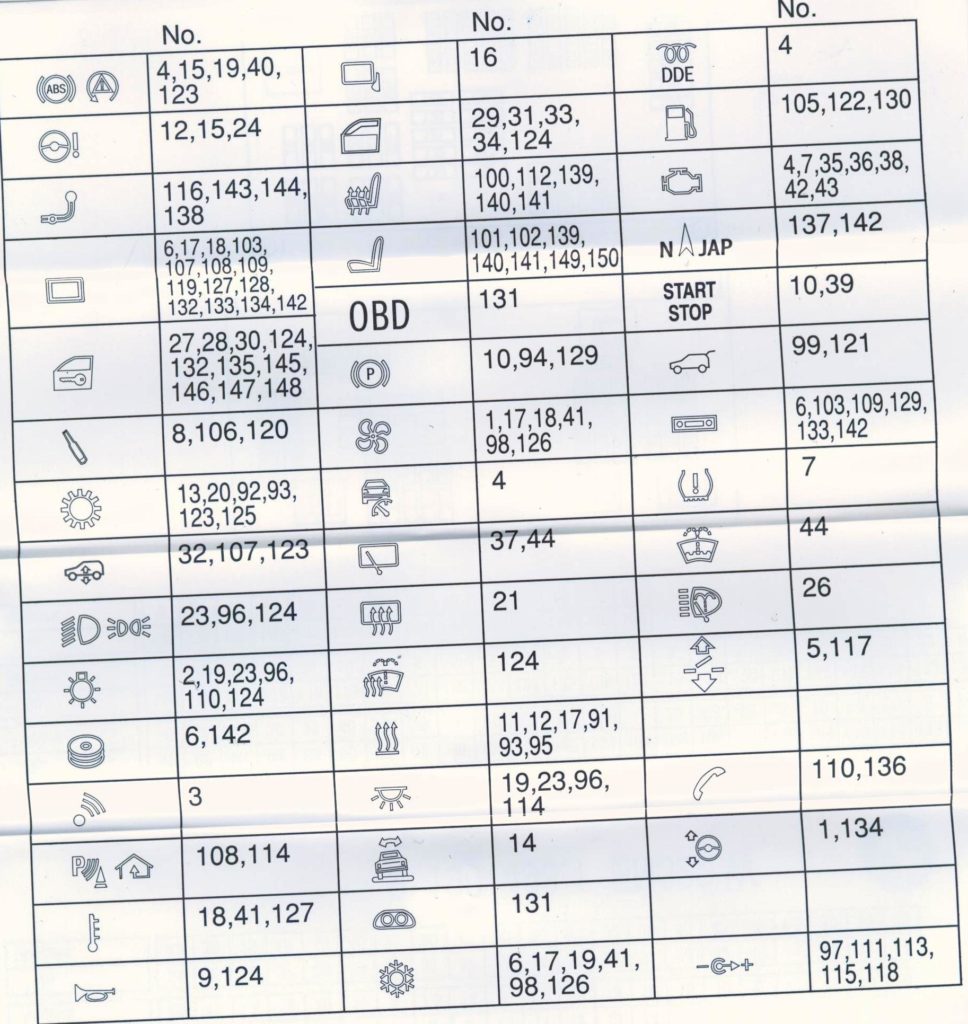

Przeznaczenie
Za zapalniczkę odpowiada kilka bezpieczników: 97, 111, 113, 115, 118.

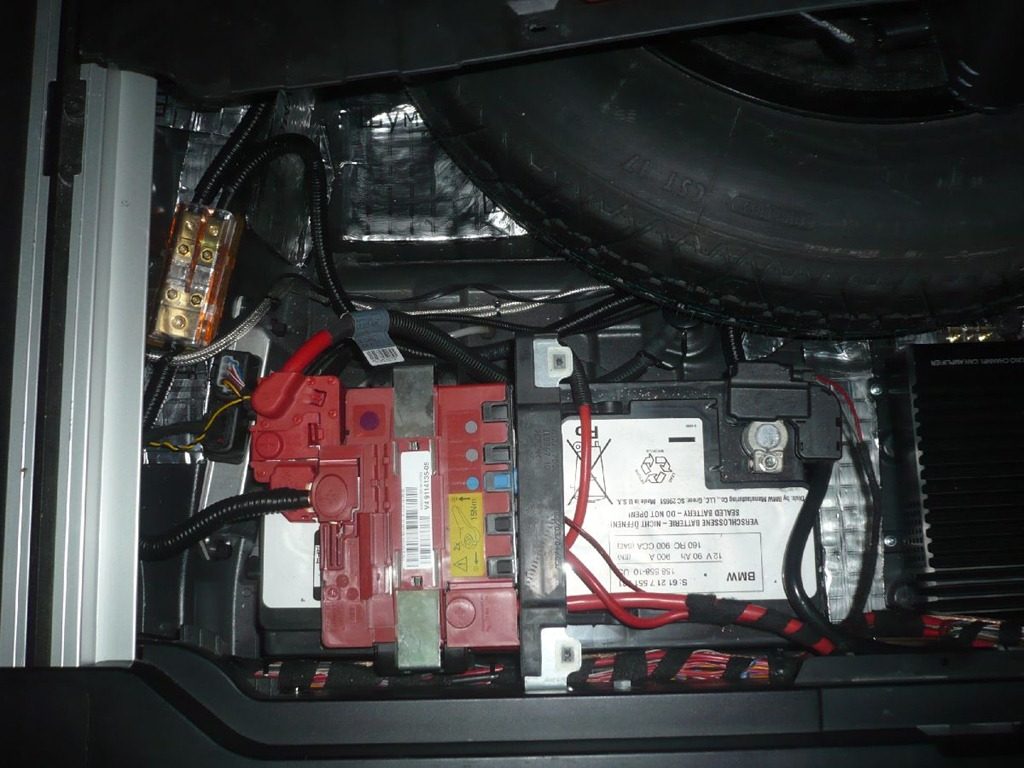

Bezpieczniki na pokrywie akumulatora
Plastikowa pokrywa baterii zawiera bezpieczniki dużej mocy.

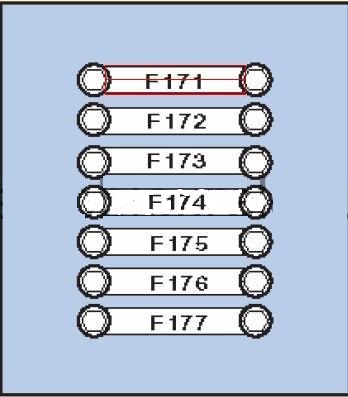

Schemat
Opis
| F171 | (100A) |
| F172 | (100A) |
| F173 | (250A) Skrzynka bezpieczników/przekaźników tablicy rozdzielczej |
| F174 | – |
| F175 | – |
| F176 | (80A) Przekaźnik sterujący wzniosem zaworu |
| F177 | – |
Komora silnika

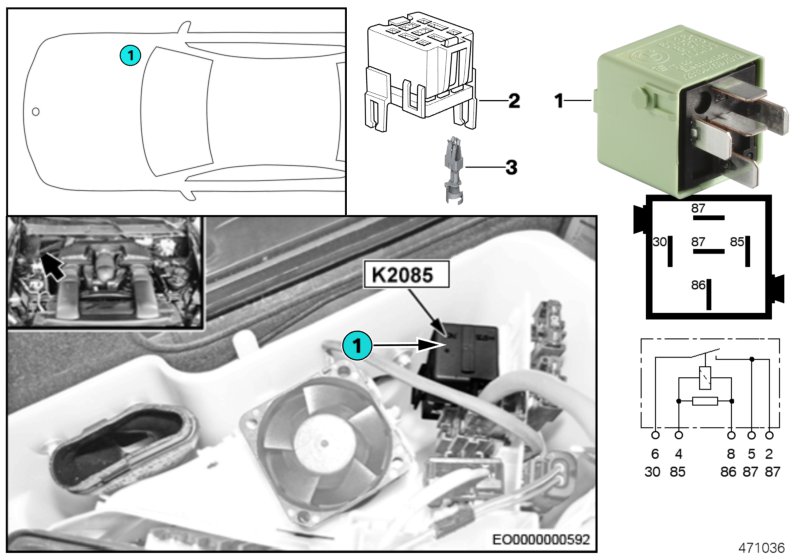

Skrzynka przekaźników po prawej stronie obok wycieraczek znajduje się skrzynka przekaźników i bezpieczników, zamknięta plastikową osłoną.
Liczba bezpieczników zależy od wyposażenia i roku produkcji Twojego BMW.
Schemat
Opis
| 1 | Elektroniczna jednostka sterująca silnikiem |
| 2 | Przekaźnik sterujący skokiem zaworów |
| F1 | (40A) Przekaźnik sterujący wzniosem zaworu |
