BMW F20 to druga generacja pięciodrzwiowego kompaktowego hatchbacka BMW serii 1, BMW F21 wprowadza jego wersję trzydrzwiową. Obydwa te modele zostały wyprodukowane w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018. W naszym materiale przedstawimy opis bezpieczników i przekaźników BMW f20 f21 wraz ze schematami skrzynek bezpieczników, ich lokalizacją oraz zdjęciami. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę
Sprawdź aktualne przeznaczenie bezpieczników i przekaźników na podstawie broszury, która powinna znajdować się w bagażniku lub innej dokumentacji technicznej. W przypadku trudności skontaktuj się ze sprzedawcą.
Contents
Komora silnika
Główna skrzynka bezpieczników

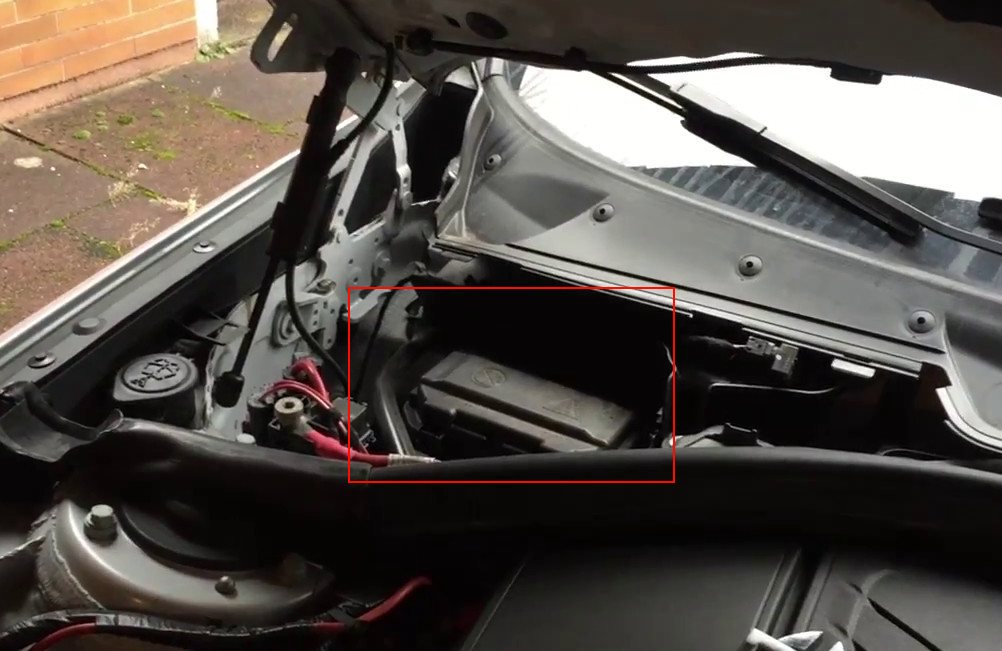

Znajduje się po prawej stronie pod osłoną zabezpieczającą.

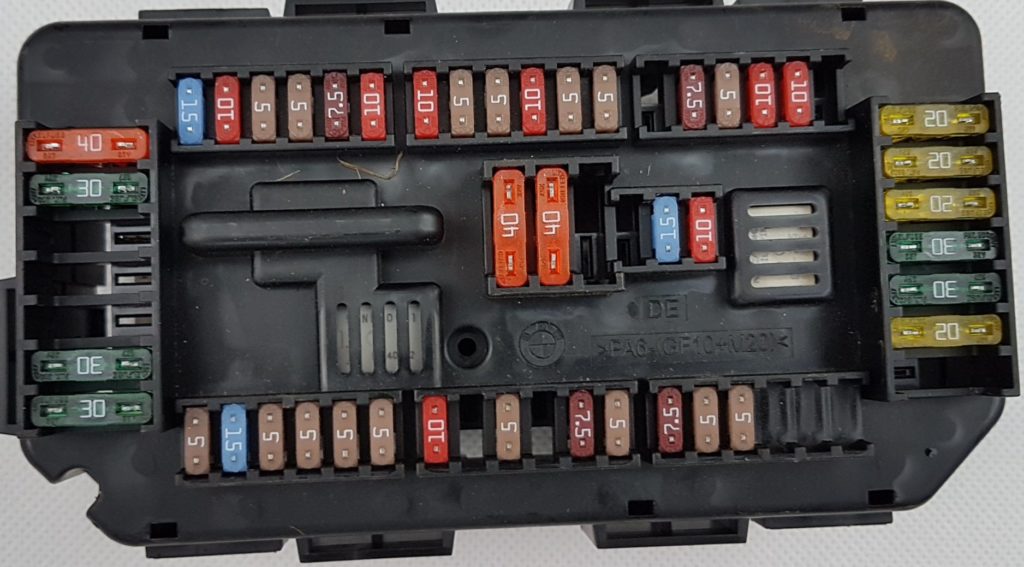

Zdjęcie poglądowe

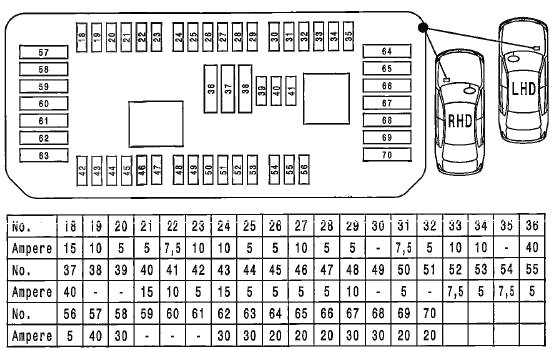

Schemat
Opis
| 18 | Złącze diagnostyczne 15A |
| 19 | 10A Sterowanie silnikiem |
| 20 | 5A Jednostka sterująca audio, elektronika dachowa |
| 21 | 5A Jednostka sterująca |
| 22 | Zamki drzwiowe 7,5A |
| Lusterko wsteczne pasażera, oświetlenie wnętrza | |
| 23 | Przekaźnik główny DDE 10A |
| 24 | Elektroniczna jednostka sterująca automatycznej skrzyni biegów (EAT), 4*4 |
| 25 | Panel dotykowy 5A, dźwięk |
| Jednostka sterująca nadwozia, abs, praking | |
| 26 | 5A Ogrzewanie siedzenia |
| 27 | 10A Blok zaworów podparcia lędźwiowego fotela kierowcy/pasażera, blok przełącznika regulacji siedzenia po stronie kierowcy/pasażera |
| 28 | 5A Lampa przednia lewa |
| Przednia prawa lampa | |
| Czujnik deszczu | |
| Oświetlenie wewnętrzne | |
| 29 | 5A Pompa płynu chłodzącego |
| 30 | |
| 31 | |
| 32 | Skrzynka rozdzielcza, system bezpieczeństwa |
| 33 | 15A Pompa płynu chłodzącego |
| Sprężarka klimatyzacji | |
| Dodatkowa pompa wody | |
| 34 | 10A Układ bezpieczeństwa, pas bezpieczeństwa |
| 35 | |
| 36 | 40A |
| 37 | 40A |
| 38 | |
| 39 | |
| 40 | Reflektory 15A, oświetlenie zewnętrzne, wymiary |
| 41 | 10 A |
| 42 | Lusterko wsteczne elektrochromowe |
| 43 | |
| 44 | 5A Systemy wspomagania kierowcy oparte na kamerze wideo, aktywny układ kierowniczy |
| 45 | 5A Tempomat |
| 46 | 5A Nagrzewnica wentylacji skrzyni korbowej |
| Zawór odcinający chłodziwo, żaluzja | |
| 47 | 5A Elektronika noktowizyjna (NVE), generator dźwięku pojazdu (VSG) |
| 48 | 10A Przełączniki kolumny kierownicy |
| 49 | |
| 50 | 5A Zestaw wskaźników |
| 51 | |
| 52 | Zestaw wskaźników 7,5A |
| 53 | 5A Oświetlenie schowka podręcznego, oświetlenie listew wykończeniowych tablicy rozdzielczej (strona kierowcy/pasażera), oświetlenie listew wykończeniowych tablicy rozdzielczej po stronie kierowcy, oświetlenie przestrzeni na nogi kierowcy/pasażera |
| 54 | Przełącznik wyboru 7,5 A |
| 55 | 5A Elektroniczne wspomaganie kierownicy (EPS) |
| 56 | 5A Czujnik jakości powietrza, system wentylacji |
| 57 | Skrzynka bezpieczników 40A, reflektory, oświetlenie zewnętrzne, wymiary |
| 58 | Dynamiczna kontrola stabilności 30A (DSC) |
| 59 | |
| 60 | |
| 61 | |
| 62 | 30A Rozsuwany dach |
| 63 | 30A Skrzynka rozdzielcza |
| 64 | 20A Moduł ogrzewania przedniego siedzenia pasażera |
| 65 | 20A Moduł ogrzewania siedzenia kierowcy |
| 66 | Zapalniczka 20A |
| 67 | 30A Jednostka sterująca siedzenia kierowcy |
| Regulacja fotela kierowcy | |
| 68 | 30A Regulacja siedzenia pasażera |
| Jednostka sterująca siedzenia pasażera | |
| 69 | Gniazdo 12V 20A |
| 70 | 20A Ogrzewanie |
Za działanie zapalniczki odpowiadają bezpieczniki 66 i 69 na 20A.
Skrzynka bezpieczników zasilania
Skrzynka bezpieczników zasilania jest zainstalowana obok skrzynek bezpieczników i przekaźników
Schemat
Przeznaczenie
- FL1 – 50/80/125A Przekaźnik wyłączający
- FL2 – 125A Elektroniczne wspomaganie kierownicy (EPS)
- FL3 – 100A Dodatkowa grzałka
- FL4 – 40A Podgrzewany filtr paliwa
- FL5 – 40A Dynamiczna kontrola stabilności (DSC)
- FL6 – 40A Silnik wentylatora
W pobliżu można także zamontować przekaźniki i bezpieczniki modułu DDE oraz bezpiecznik 50A pompy płynu chłodzącego, przekaźnik wentylatora elektrycznego K5 .
Dodatkowe pudełko

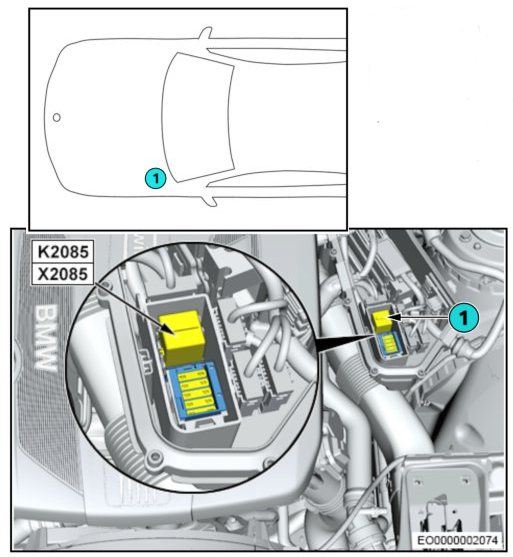

Znajduje się po lewej stronie przestrzeni pod zaślepką.
Znajdziesz tu: główny przekaźnik silnika DDE K2085 oraz bezpieczniki sterujące silnikiem (zawór regulacji ciśnienia szyny, regulator ilości paliwa, czujnik położenia wałka rozrządu, elektromagnes regulatora ciśnienia doładowania, czujnik tlenu, przepływomierz masowy, czujnik poziomu oleju, zawór przełączający chłodnicy EGR)
Bagażnik

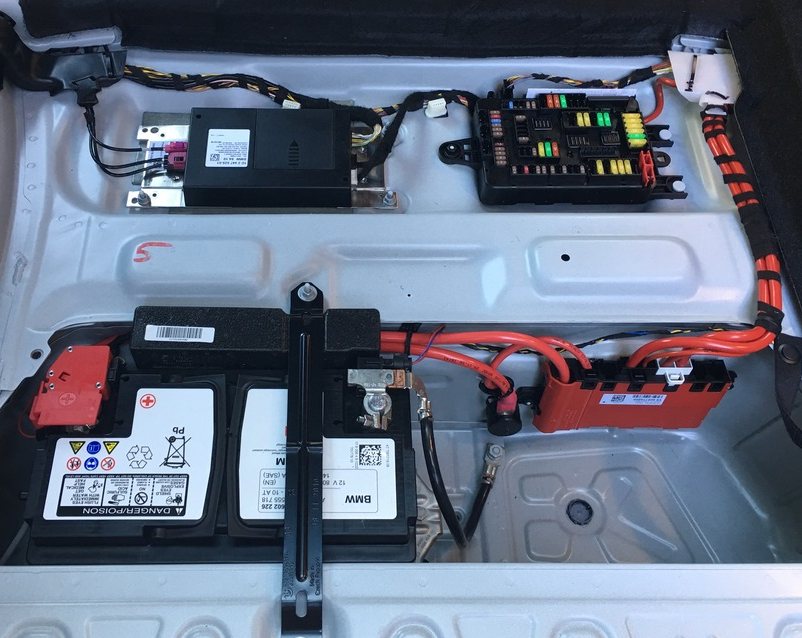

W bagażniku mogą znajdować się trzy skrzynki bezpieczników. Skrzynka bezpieczników znajduje się za obudową po prawej stronie, druga i trzecia w pobliżu akumulatora (skrzynka zasilająca z czerwoną osłoną) oraz główna skrzynka bezpieczników i przekaźników.

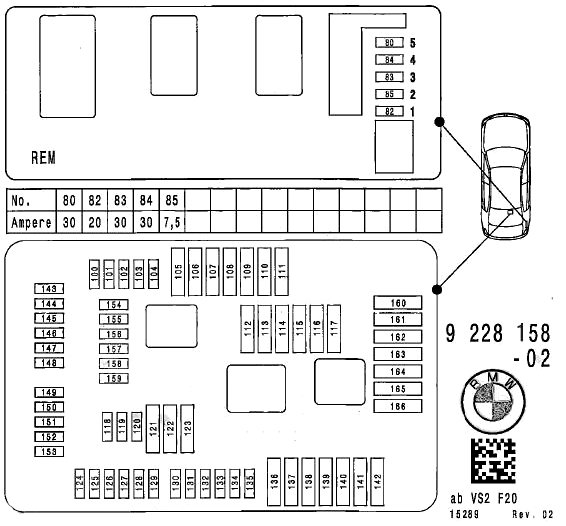

Schemat
Sprawdź oznaczenie bezpieczników i przekaźników na podstawie schematów z karty bezpieczników.

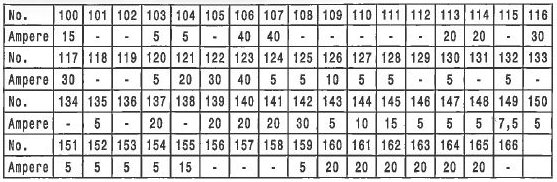

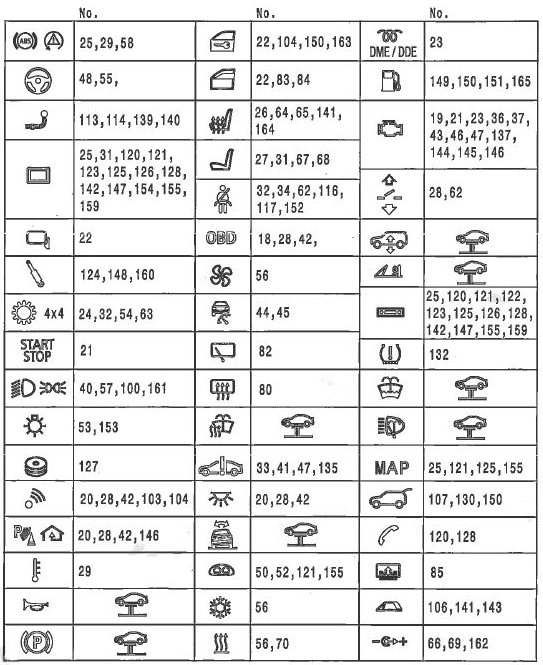

Tabela z oznaczeniem
Przedział pasażerski

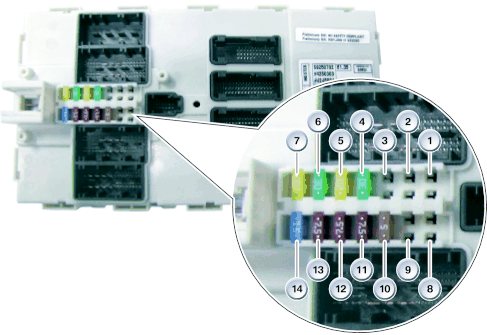

Montuje się go na prawym słupku, pod tapicerką strony pasażera.
Schemat
Oznaczenie
- Rezerwa (niezajęta)
- Rezerwa (niezajęta)
- Rezerwa (niezajęta)
- Szyba elektryczna, drzwi pasażera z przodu
- Centralny zamek
- Podnośnik szyby, drzwi kierowcy
- Centralny zamek
- Rezerwa (niezajęta)
- Rezerwa (niezajęta)
- Panel sterowania oświetleniem, jednostka sterująca wspomagania kierowcy i zespół przełączników kolumny kierownicy
- Tylny moduł elektroniczny (REM) i moduł sterownika reflektorów
- Zintegrowane sterowanie ogrzewaniem i klimatyzacją, dynamiczna kontrola stabilności i diagnostyka pokładowa
- Elektronika klamki zewnętrznej, bezdotykowe otwieranie tylnej klapy, stacja komunikacyjna i analiza Combox
- Klakson
To wszystko. Staraliśmy się jak najdokładniej opisać wszystkie bezpieczniki i przekaźniki znajdujące się w BMW F20/21. A jeśli chcesz coś dodać, napisz w komentarzach do publikacji.
