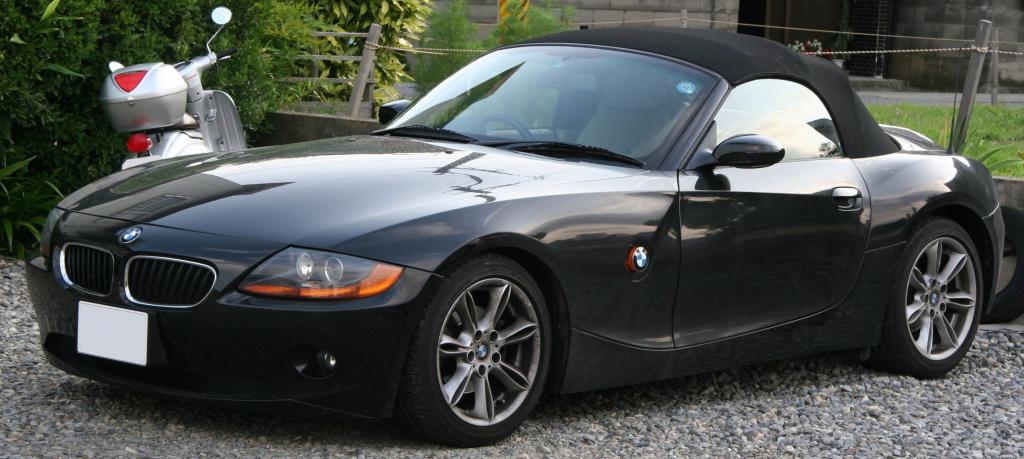

BMW Z4 E85, dwumiejscowy roadster, produkowany był w latach 2002, 2003, 2004, 2005, 2006, 2007 i 2008. Wersja coupe E86 pojawiła się dopiero w 2006 roku. Modele te należą do pierwszej generacji serii Z4. Niniejsza publikacja dotyczy bezpieczników i przekaźników BMW Z4 e85 i e86 wraz z opisem przeznaczenia.
Skrzynka bezpieczników przedziału pasażerskiego

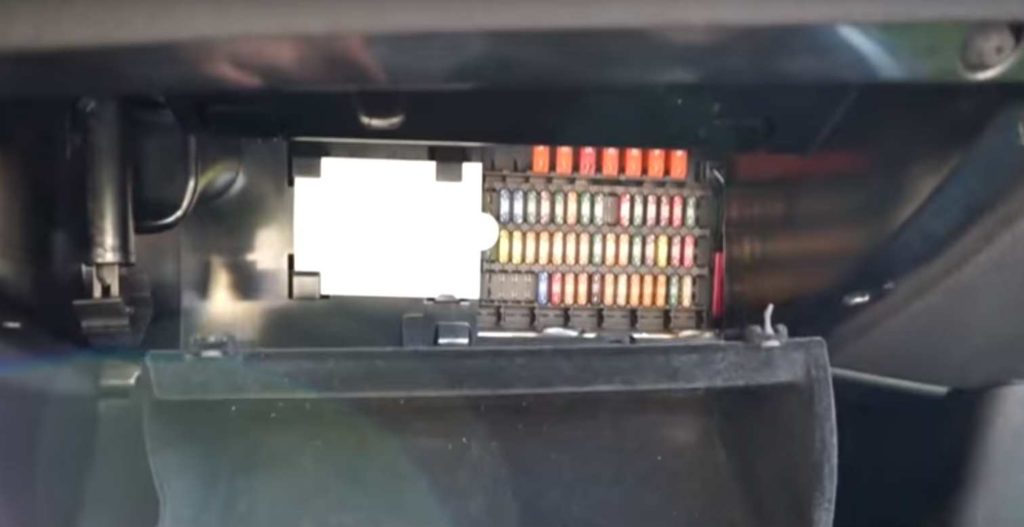

Znajduje się w schowku podręcznym (schowku). Otwórz go i zwolnij lewy uchwyt, ściskając go.
Obniż zwolnione zabezpieczenie. Po lewej stronie znajdują się aktualne informacje z opisem bezpieczników, w formie papierowej. A po prawej stronie jest samo pudełko.
Więcej szczegółów w filmie.

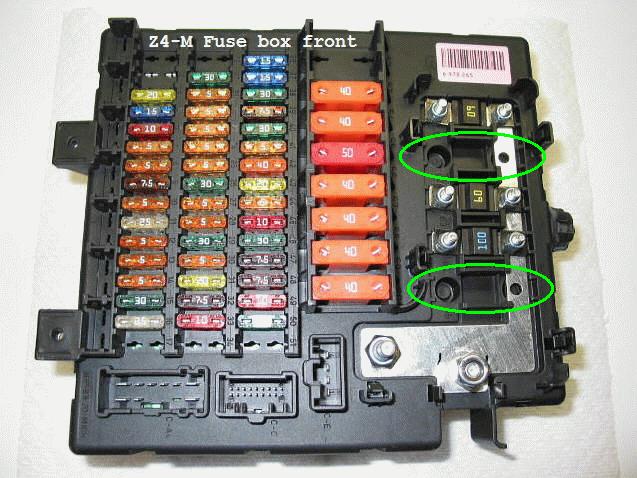

Pełne zdjęcie tego pudełka

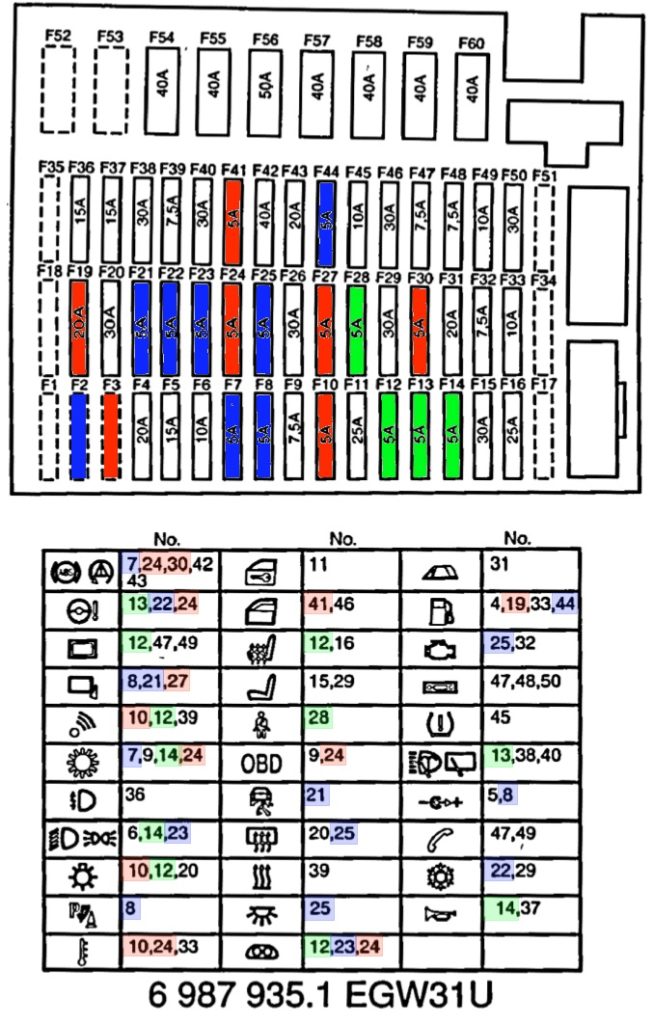

Schemat
Bezpieczniki o numerach 5 i 8 odpowiadają za zapalniczkę.
Poradzenie sobie z opisem pozostałych elementów nie powinno być trudne. Na przykład numer 11 odpowiada za centralny zamek, 14, 37 odpowiada za sygnał dźwiękowy i tak dalej.

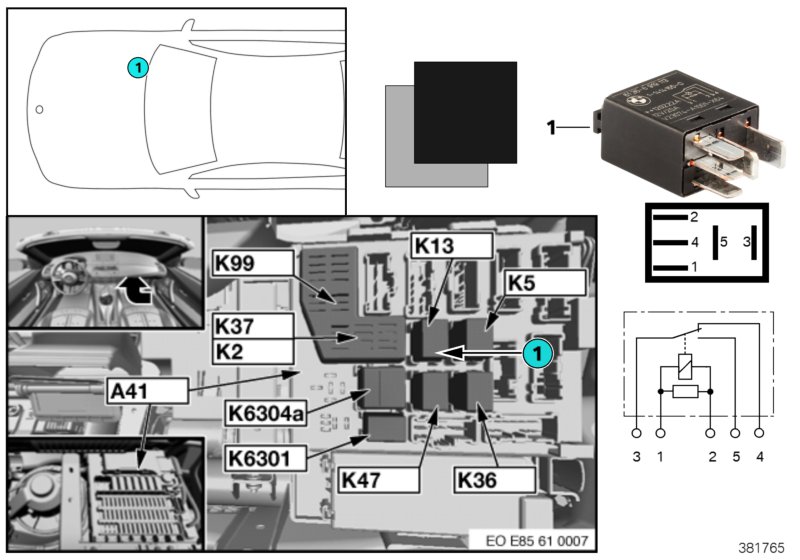

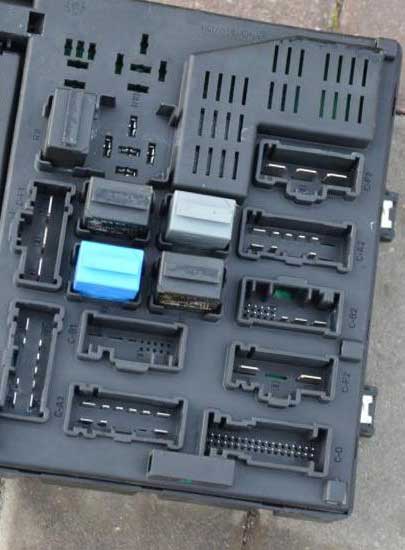

Na odwrotnej stronie znajdują się:
- przekaźnik ogrzewania tylnej szyby K13;
- przekaźnik pompy paliwa K6301;
- przekaźnik świateł przeciwmgielnych k47;
- przekaźnik dmuchawy zew. powietrze K6304a;
- Przekaźnik górny kabrioletu 1 K18363
- Przekaźnik górny kabrioletu 2 K18364
- przekaźnik pompy spryskiwacza szyby przedniej K5;
- środek do czyszczenia szyb przekaźnikowych K36.
Skrzynka bezpieczników komory silnika

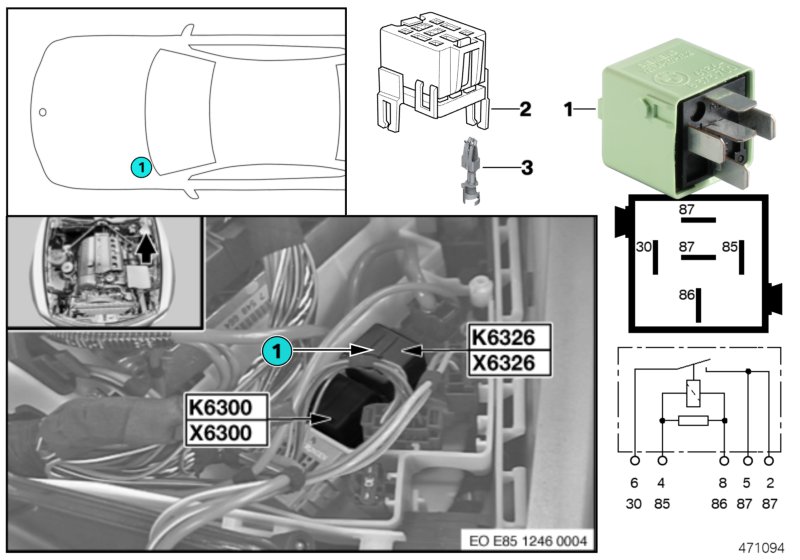

W komorze silnika znajduje się również skrzynka przekaźników.
- Zacisk przekaźnika rozładowującego 15 K6326
- Przekaźnik DME K6300
- Przekaźnik świateł cofania K6325
- Przekaźnik napędu zaworu z obrotami. skok K6316
