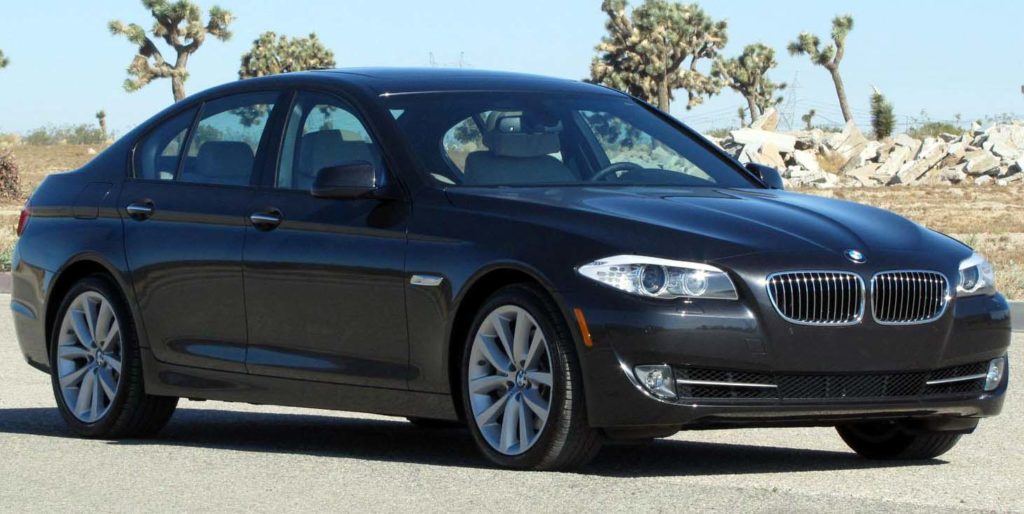

Szósta generacja BMW serii 5 to F10 . Lata emisji f10: 2010, 2011, 2012, 2013, 2014, 2015, 2016 i 2017. W tym czasie seria przeszła jedną zmianę stylizacji. To BMW było produkowane w kilku wersjach nadwozia: Touring – F11, sedan – F10 i liftback – F07. Zamieszczamy ogólne informacje na temat bezpieczników i skrzynek przekaźnikowych Bmw f10 wraz z ich opisami i schematami skrzynek.
Przeznaczenie bezpieczników i przekaźników może różnić się od prezentowanego i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski
Skrzynka bezpieczników i przekaźników
Podobnie jak w poprzednich generacjach piątki, znajduje się on w schowku podręcznym (schowku). Aby uzyskać dostęp, wystarczy otworzyć pokrywę ochronną.
Schemat
Przekaźniki sygnału, świateł przeciwmgłowych, wycieraczek i innych elementów oznaczono kwadratami.
Opis
| 1 | 10A Jednostka sterująca przestrzeni na nogi |
| 2 | 5A Dynamiczna kontrola stabilności (DSC) |
| Jednostka sterująca drzwiami | |
| 3 | Centralna bramka sterownicza 5A |
| Złącze diagnostyczne | |
| 4 | 5A Jednostka sterująca |
| 5 | |
| 6 | |
| 7 | Skrzynka przyłączeniowa 30A |
| 8 | Skrzynka przyłączeniowa 30A |
| 9 | Skrzynka przyłączeniowa 30A |
| 10 | 10A Zestaw wskaźników |
| 11 | 7,5A Jednostka sterująca ogrzewaniem i klimatyzacją |
| 12 | 5A Oświetlenie schowka na rękawiczki |
| 13 | 5A Przełączniki kolumny kierownicy |
| Przełącznik | |
| System wspomagania kierowcy | |
| 14 | 15A Skrzynka przyłączeniowa |
| 15 | 20A Skrzynka przyłączeniowa |
| 16 | 40A Jednostka sterująca przestrzeni na nogi |
| 17 | 30A Jednostka sterująca przestrzeni na nogi |
| 18 | 30A Jednostka sterująca przestrzeni na nogi |
| 19 | 20A Sterownik przyczepy |
| 20 | |
| 21 | |
| 22 | 30A Zawór kontroli ciśnienia |
| Elektromagnes dozujący paliwo | |
| Czujnik wałka rozrządu | |
| Elektromagnes regulatora ciśnienia doładowania | |
| Miernik przepływu masy | |
| Elektromagnes sterujący turbosprężarką | |
| Obejście sprężarki | |
| 23 | 5A Telematyka |
| 24 | 10A Przełączniki kolumny kierownicy |
| 25 | Jednostka sterująca wyświetlaczem czołowym 5A |
| 26 | 5A Zestaw wskaźników |
| 27 | 5A Wysuń skrzynkę |
| 28 | 5A System wideo |
| 29 | 5A Tylna jednostka sterująca |
| Urządzenie sterujące Touchboxem | |
| 30 | |
| 31 | 5A Tylna jednostka sterująca klimatyzacją |
| Lub | |
| Przełącznik ogrzewania tylnego siedzenia | |
| 32 | Przełącznik regulacji siedzenia kierowcy 7,5 A |
| Jednostka sterująca wyłącznikiem drzwiowym | |
| Przełącznik regulacji fotela pasażera z przodu | |
| Lustro zewnętrzne | |
| Lub | |
| Moduł włazu | |
| Tylne światło | |
| 33 | 5A Sterownik napinacza pasa bezpieczeństwa |
| Jednostka sterująca ogrzewaniem | |
| Zawór odpowietrzający zbiornika | |
| Zawór odcinający zbiornik paliwa | |
| Lub | |
| Sterownik napinacza pasa bezpieczeństwa | |
| Jednostka sterująca ogrzewaniem | |
| 34 | Moduł integracji podwozia 5A |
| 35 | Przekaźnik główny DDE 15A |
| 36 | 30A Pompa spryskiwacza reflektorów |
| 37 | 30A Kontrola dynamiki pionowej |
| 38 | 40A Jednostka kontroli dostępu pojazdu |
| 39 | 40A Jednostka sterująca wspomaganiem układu kierowniczego |
| 40 | Dynamiczna kontrola stabilności 30A (DSC) |
| 41 | |
| 42 | Elektrozawory elektrohydrauliczne do mocowania silnika |
| Zawór obejściowy układu chłodzenia EGR | |
| Czujnik jakości oleju | |
| Czujnik tlenu za katalizatorem | |
| Czujnik tlenu przed katalizatorem | |
| Miernik przepływu masy | |
| Obejście sprężarki | |
| Czujnik poziomu oleju | |
| Elektromagnes sterujący przepustnicą | |
| 43 | 5A Elektromechaniczne wspomaganie kierownicy |
| Lub | |
| Zawór położenia przepustnicy | |
| Elektromechaniczne wspomaganie kierownicy | |
| 44 | 5A Klimatyzacja automatyczna |
| Jednostka sterująca kamerą | |
| 45 | 5A Kontrola dynamiki pionowej |
| Jednostka sterująca wspomaganiem układu kierowniczego | |
| 46 | 5A Jednostka sterująca przepustnicą chłodnicy |
| Tempomat | |
| 47 | 20A Pompa płynu chłodzącego recyrkulacji spalin |
| Elektrozawór recyrkulacji spalin | |
| lub nie używany | |
| 48 | 5A Lusterko wsteczne elektrochromowe |
| Nagrzewnica skrzyni korbowej silnika | |
| 49 | |
| 50 | |
| 51 | Moduł wycieraczki 30A |
| 52 | 30A Jednostka sterująca siedzenia kierowcy |
| Lub | |
| Przełącznik regulacji fotela kierowcy | |
| 53 | 30A Jednostka sterująca siedzenia pasażera |
| Lub | |
| Przełącznik regulacji fotela pasażera z przodu | |
| 54 | 20A Gniazda 12V z przodu i z tyłu, zapalniczka |
| 55 | 20A Wycieraczka tylna |
| 56 | 5A Jednostka kontroli dostępu pojazdu |
| 57 | |
| 58 | 5A Filtr szumów |
| Moduł włazu | |
| 59 | Pompa intercoolera 10A |
| 60 | 5A Przełącznik hamulca postojowego |
| 61 | 20A Szyberdach 20A |
| 62 | Sygnał 15A |
| 63 | Automatyczna skrzynia biegów 10A |
| 64 | Przełącznik wyboru 7,5 A |
| 65 | 15A Dodatkowe gniazdo 12V |
| Lub | |
| Dodatkowy system ogrzewania | |
| (używane jest również 20A) | |
| 66 | Właz 7,5A |
| Lub | |
| Jednostka sterująca wyłącznikiem drzwiowym | |
| Lustro zewnętrzne | |
| 67 | 10A Przełącznik regulacji siedzenia |
| Lub | |
| Przełącznik regulacji fotela kierowcy | |
| Przełącznik regulacji fotela pasażera z przodu | |
| Blok zaworowy, podparcie lędźwiowe | |
| 68 | Wentylator 40A |
| 69 | Dynamiczna kontrola stabilności 50A (DSC) |
| 70 | 60A Przekaźnik wyłączający wentylator chłodzący |
| 71 | 50A Podgrzewacz filtra paliwa |
Za zapalniczkę odpowiadają następujące bezpieczniki : 54, 65, 108, 147, 176 . Część z nich znajduje się w bagażniku.
Oddzielnie, pod skrzynką bezpieczników i przekaźników, znajduje się przekaźnik wyłączający wentylator chłodzący
Bagażnik
Skrzynka bezpieczników i przekaźników
Aby uzyskać dostęp, otwórz pokrywę na prawym bocznym panelu.
Sprawdź przeznaczenie za pomocą karty bezpieczników znajdującej się w tym bloku lub innej dokumentacji technicznej.
Tabela z opisem z karty bezpieczników
Schemat
Przeznaczenie
| 1 | 20A Sterownik przyczepy |
| 2 | 40A Jednostka sterująca przestrzeni na nogi |
| 3 | |
| 4 | |
| 5 | |
| 6 | Wzmacniacz HiFi 30A |
| Lub | |
| Moduł podłączenia zestawu słuchawkowego | |
| 7 | |
| 8 | 5A Kontrola ładowania |
| Lub | |
| Dynamiczna kontrola stabilności (DSC) | |
| 9 | |
| 10 | |
| 11 | 10A Drzwi automatyczne |
| 12 | |
| 13 | |
| 14 | |
| 15 | |
| 16 | |
| 17 | 7,5 A Tylny wyświetlacz informacyjny |
| 18 | 5A Telematyka |
| USB | |
| 19 | 10A Wyświetlacz informacyjny |
| Tylna jednostka sterująca systemem informacyjno-rozrywkowym | |
| 20 | Moduł przyłączeniowy zestawu słuchawkowego 15A |
| System nagłośnienia | |
| 21 | Wzmacniacz Hi-Fi 5A |
| płyta DVD | |
| 22 | 5A Jednostka sterująca systemem informacyjno-rozrywkowym |
| Wentylator | |
| System wideo | |
| Lub | |
| Jednostka sterująca systemem informacyjno-rozrywkowym | |
| Wentylator | |
| 23 | |
| 24 | 5A Jednostka sterująca kamerą |
| 25 | 5A Jednostka sterująca systemem noktowizyjnym |
| 26 | 5A System wideo |
| 27 | |
| 28 | |
| 29 | 10A Elektrozawór sterujący przepustnicą |
| 30 | |
| 31 | |
| 32 | 5A Ostrzeżenie o wykryciu pasa ruchu |
| 33 | 5A Dodatkowa grzałka |
| Sterownik składanego dachu | |
| Lub | |
| Dodatkowy grzejnik | |
| Prawe światło drogowe | |
| 34 | |
| 35 | 5A Czujnik pochylenia osi tylnej |
| Pomoc w parkowaniu | |
| Lub | |
| Czujnik pochylenia osi tylnej | |
| Serwotronic | |
| 36 | 5A Elektryczny zawór przełączający, przepustnica wylotowa |
| 37 | Przetwornica DC-DC 5A |
| Sterownik składanego dachu | |
| 38 | 5A Przekaźnik odcinający wentylator chłodzący |
| 39 | 5A Skrzynia rozdzielcza |
| 40 | 5A Diagnostyka nieszczelności zbiornika paliwa |
| Monitorowanie ciśnienia w oponach | |
| 41 | |
| 42 | |
| 43 | 20A Dodatkowy system ogrzewania |
| 44 | 10A Drzwi automatyczne |
| 45 | 10A Drzwi automatyczne |
| 46 | Złącze końcowe 20A |
| 47 | |
| 48 | 15/20A Dodatkowe gniazdo 12V |
| 49 | 20A Sterownik dachu kabrioletu |
| Lub | |
| Moduł do holowania przyczepy | |
| 50 | 10A Drzwi automatyczne |
| 51 | |
| 52 | |
| 53 | 5A Kontrola wysokości jazdy |
| 54 | 5A Pilot do pokrywy bagażnika |
| Przełącznik tylnych drzwi | |
| 55 | 5A Światła bagażnika |
| 56 | 15A Zamek tylnych drzwi/bagażnika |
| 57 | |
| 58 | 5A Jednostka sterująca hamulca postojowego |
| 59 | |
| 60 | Alarm 5A |
| Lub | |
| System awaryjny | |
| Wykrywanie nieszczelności próżni | |
| 61 | |
| 62 | |
| 63 | |
| 64 | |
| 65 | |
| 66 | |
| 67 | |
| 68 | 20A Wentylator nagrzewnicy |
| 69 | 30A Skrzynia rozdzielcza |
| 70 | 30A Jednostka sterująca hamulca postojowego |
| 71 | 30A Jednostka sterująca hamulca postojowego |
| 72 | |
| 73 | 40A Przekaźnik sprzęgła sprężarki |
| Lub | |
| Miękki blat | |
| 74 | 40A Pilot do pokrywy bagażnika |
| 75 | 20A Sterowanie pompą paliwa |
| 76 | Wzmacniacz HiFi 30A |
| lub nie używany | |
| 77 | Przetwornica DC-DC 30A |
| 78 | 30A Sterownik ogrzewania tylnych siedzeń |
| Lub | |
| Jednostka sterująca tylnych siedzeń | |
| 79 | 30A Sterownik ogrzewania tylnych siedzeń |
| Lub | |
| Jednostka sterująca tylnych siedzeń | |
| 80 | |
| 81 | 30A Jednostka sterująca ogrzewaniem siedzenia kierowcy |
| 82 | 30A Jednostka sterująca ogrzewaniem siedzenia pasażera |
| 83 | |
| 84 | |
| 85 | |
| 86 | 30A Nagrzewnica pomocnicza |
| 87 | |
| 88 | |
| 89 | 30A Sterownik napinacza pasa bezpieczeństwa |
| lub nie używany | |
| 90 | 30A Sterownik napinacza pasa bezpieczeństwa |
| lub nie używany | |
| 91 | Wzmacniacz Hi-Fi 40A |
| 92 | |
| 93 | 30A Nagrzewnica pomocnicza |
| 94 | 30A Ogrzewana tylna szyba |
| 95 | |
| R1 | Przekaźnik zacisku 30 |
| R2 | Przekaźnik zacisku 30 |
| R3 | Przekaźnik zacisku 15 |
| R4 | Przekaźnik podgrzewanej szyby tylnej |
Skrzynka bezpiecznikowa
Dodatkową skrzynkę bezpieczników można zamontować obok głównej skrzynki bezpieczników i przekaźników jeżeli w samochodzie znajduje się dodatkowy akumulator.
Schemat
Oznaczenie
- Dodatkowa jednostka sterująca akumulatorem 5A
- rezerwa
- Dodatkowa jednostka sterująca akumulatorem 20A
- Jednostka sterująca dźwiękiem 5/2A
- Złącze ładowania 10A
- Jednostka sterująca dźwiękiem 20A
- Rezerwa 5A
- Rezerwa 5A
- Dodatkowa jednostka sterująca akumulatorem 5A
- rezerwa
- Złącze ładowania 10A
- rezerwa
- Rezerwa 5A
- Przełączniki 5A
- rezerwa
- Dodatkowa jednostka sterująca akumulatorem 5A
- Rezerwa 10A
- Dodatkowa jednostka sterująca akumulatorem 10A
- Dodatkowa jednostka sterująca akumulatorem 5A
- Dodatkowa jednostka sterująca akumulatorem 5A
Skrzynka przekaźników
Schemat
Opis
- R1 – alarm
- R2 – tylne szyby elektryczne
- R3 – wyłączenia
- R4 – tylne szyby elektryczne
- R5 – sprzęgło sprężarki
- F1 – 100,0 A – skrzynka bezpieczników nr 2 w bagażniku
Skrzynka bezpieczników zasilania
Na dodatnim zacisku akumulatora (jeśli jest dodatkowy akumulator, w pobliżu znajdują się również elementy sterujące) znajdują się główne bezpieczniki dużej mocy oraz niektóre przekaźniki:
| 1 | Przekaźnik odcinający wentylator chłodzący 100 A |
| 2 | Przekaźnik główny DDE 100A |
| 3 | Elektromechaniczne wspomaganie kierownicy 100/125A |
| Przekaźnik wyzwalający | |
| Skrzynka bezpieczników nr 2 w bagażniku | |
| 4 | rezerwa |
| 5 | rezerwa |
| 6 | Wzmacniacz Hi-Fi 50A |
| 7 | 60A Czujnik pochylenia osi tylnej |
| 8 | Skrzynka bezpieczników 100 A nr 1 w bagażniku |
| 9 | Skrzynka przyłączeniowa 250A |
| 10 | Skrzynka bezpieczników 100/150 A nr 1 w bagażniku |
Komora silnika
Schemat
Opis
| 1 | 5A Elektromechaniczne wspomaganie kierownicy |
| 2 | Dystrybutor 30A |
| Elektronika silnika | |
| Lub | |
| Elektronika silnika | |
| 3 | 125A Elektromechaniczne wspomaganie kierownicy |
| Lub | |
| Elektromechaniczne wspomaganie kierownicy | |
| Kondensator | |
| R1 | Przekaźnik główny DDE |
Dodatkowe informacje
Dla Twojej wygody obejrzyj film o naprawie zapalniczki BMW f10 poprzez wymianę bezpiecznika (wideo w pionie). Tutaj wyraźnie widać lokalizację skrzynek.
A jeśli masz coś do dodania, napisz w komentarzach.
