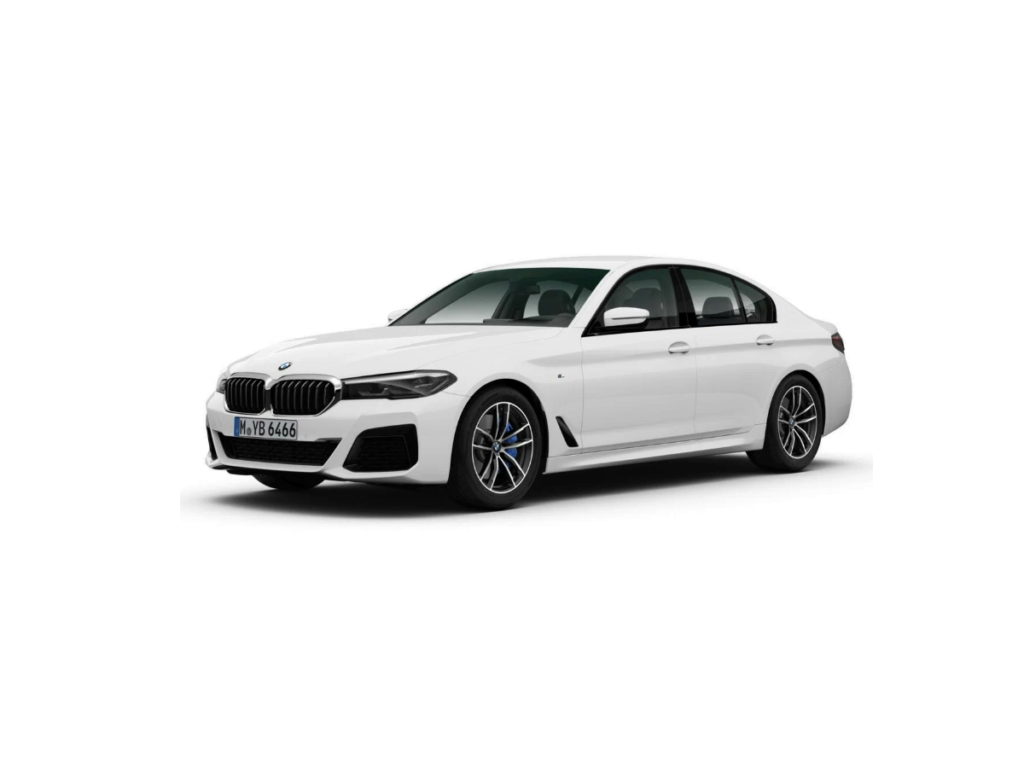

BMW serii 5 z fabrycznym indeksem nadwozia G30 G31 G38 reprezentuje siódmą generację modelu, który był produkowany w latach 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024. W tym czasie model przeszedł zmianę stylizacji. W tej publikacji można znaleźć opis bezpieczników i przekaźników BMW 5 G30 G31 G38 wraz ze schematami skrzynek bezpiecznikowych, ich lokalizacją i przeznaczeniem. Wybierz bezpiecznik zapalniczki.
Oznaczenie bezpieczników i przekaźników może różnić się od pokazanych i zależy od roku produkcji oraz poziomu wyposażenia elektrycznego Twojego samochodu.
Contents
Przedział pasażerski
Skrzynka bezpieczników po stronie pasażera

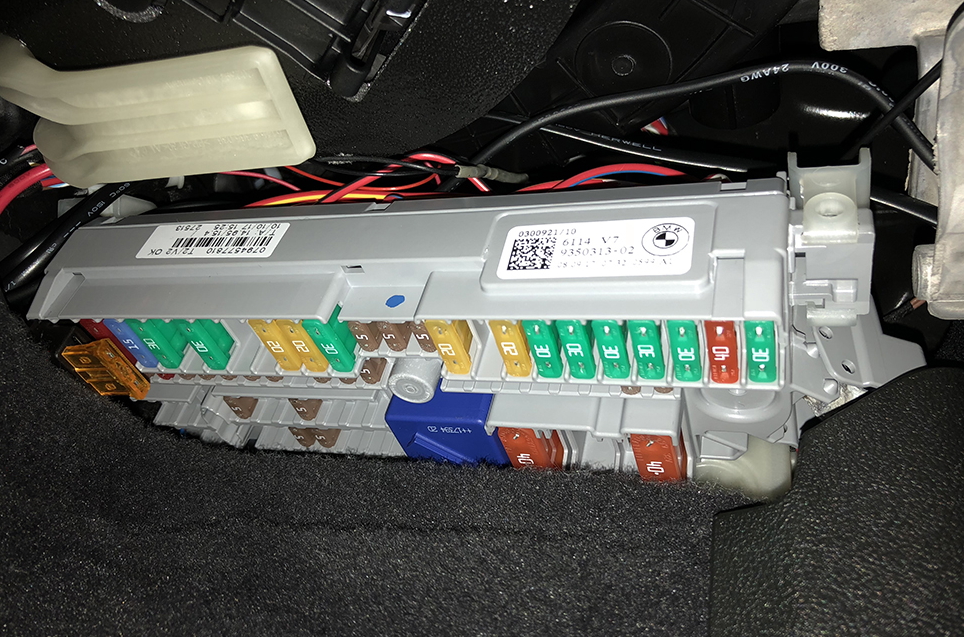

Po prawej stronie pod schowkiem znajduje się skrzynka bezpieczników i przekaźników.
Zdjęcie poglądowe

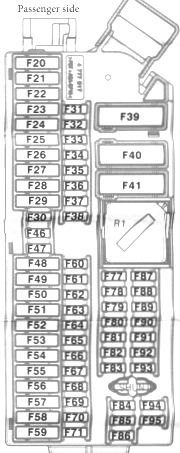

Schemat
Opis
| 20 | 30A System bezpieczeństwa, odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa) |
| 21 | 40A Dynamiczna kontrola stabilności (DSC), ABS, parkowanie |
| 22 | 30A System bezpieczeństwa, odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa) |
| 23 | 30A Regulator okna drzwi |
| 24 | 30A Regulator okna drzwi |
| 25 | 30A Regulator okna drzwi |
| 26 | 30A Regulator okna drzwi |
| 27 | 20A Centrum funkcji dachu |
| 28 | |
| 29 | 20A Reflektory, czujnik deszczu, czujnik światła |
| 30 | 5A Hamulec postojowy |
| 31 | 5A Jednostka sterująca zestawu wskaźników |
| 32 | 5A Centrum funkcyjne dachu (lampka mapy, oświetlenie wnętrza, oświetlenie otoczenia, alarm) |
| 33 | |
| 34 | Elektroniczna kontrola wysokości jazdy |
| 35 | Moduł haka holowniczego |
| 36 | |
| 37 | System klimatyzacji i wentylacji |
| 38 | |
| 39 | |
| 40 | Oświetlenie wewnętrzne, jednostka BDC |
| 41 | Blok BDC |
| 42 | |
| 43 | |
| 44 | |
| 45 | |
| 46 | asystent kierowcy |
| 47 | Oświetlenie wnętrza, klimatyzacja |
| 48 | Moduł wycieraczki |
| 49 | Elektroniczne sterowanie skrzynią biegów, skrzynia rozdzielcza, 4*4 |
| 50 | Zapalniczka |
| 51 | Ogrzewanie siedzenia |
| 52 | Ogrzewanie siedzenia |
| 53 | Moduł siedzenia kierowcy (z modułem siedzenia), blok przełączników regulacji bocznego siedzenia kierowcy (bez modułu siedzenia) |
| 54 | podgrzewacz |
| 55 | Moduł przedniego siedzenia pasażera (z modułem siedzenia), blok przełączników regulacji przedniego siedzenia pasażera (bez modułu siedzenia) |
| 56 | Elektryczna regulacja kolumny kierownicy |
| 57 | Blok przełączników kolumny kierownicy |
| 58 | Funkcjonalny środek dachu |
| 59 | |
| 60 | Zarządzanie siedzeniami |
| 61 | Górne oświetlenie środkowej tablicy przyrządów, górne oświetlenie tablicy przyrządów pasażera z przodu, dolne środkowe oświetlenie tablicy przyrządów, dolne oświetlenie tablicy przyrządów kierowcy/pasażera, przednie lewe/prawe oświetlenie przestrzeni na nogi |
| 62 | Włącznik oświetlenia schowka podręcznego, system kamer kierowcy, oświetlenie wnętrza |
| 63 | Oświetlenie głośnika na desce rozdzielczej, odświeżacz powietrza, napęd CD, jonizator, generator rozrusznika 48 V |
| 64 | Blok zaworów regulacji szerokości oparcia siedzenia kierowcy, blok zaworów podparcia lędźwiowego kierowcy, blok przełączników regulacji siedzenia (po stronie kierowcy), tylne światło wnęki na nogi (po stronie kierowcy), podświetlenie oparcia kierowcy, gniazdo ładowania USB, moduł pompowania przedniego lewego siedzenia |
| 65 | Zespół zaworu regulacji szerokości oparcia pasażera z przodu, zespół zaworu podparcia lędźwiowego pasażera z przodu, zespół przełącznika regulacji siedzenia (po stronie pasażera z przodu), tylne oświetlenie wnęki na nogi (po stronie pasażera z przodu), oświetlenie tylnego siedzenia pasażera z przodu, złącze USB do ładowania nr 2, przód Moduł pompowania prawego siedzenia |
| 66 | Oświetlenie wewnętrzne |
| 67 | Skrzynka przełączników drzwi kierowcy, skrzynka przełączników siedzenia drzwi kierowcy, oświetlenie klamki wewnętrznej drzwi kierowcy, oświetlenie panelu poszycia drzwi kierowcy (środkowe), oświetlenie kieszeni drzwi kierowcy, oświetlenie panelu poszycia drzwi kierowcy (góra), światło przedniego lewego głośnika średniotonowego, lekki przedni lewy głośnik wysokotonowy |
| 68 | Lusterko zewnętrzne pasażera, skrzynka przełączników drzwi pasażera, oświetlenie wewnętrznej klamki drzwi pasażera, oświetlenie panelu poszycia drzwi pasażera z przodu (środek), oświetlenie kieszeni drzwi pasażera, oświetlenie panelu poszycia drzwi pasażera z przodu (góra), światło głośnika średniotonowego przedniego prawego, światło przednie prawe głośnik wysokotonowy |
| 69 | moduł bezpieczeństwa zderzeniowe |
| 70 | Przekaźnik wyłączający wentylator elektryczny, wentylator elektryczny |
| 71 | Zarządzanie silnikiem |
| 72 | |
| 73 | |
| 74 | Termoelektryczny uchwyt na kubek |
| 75 | |
| 76 |

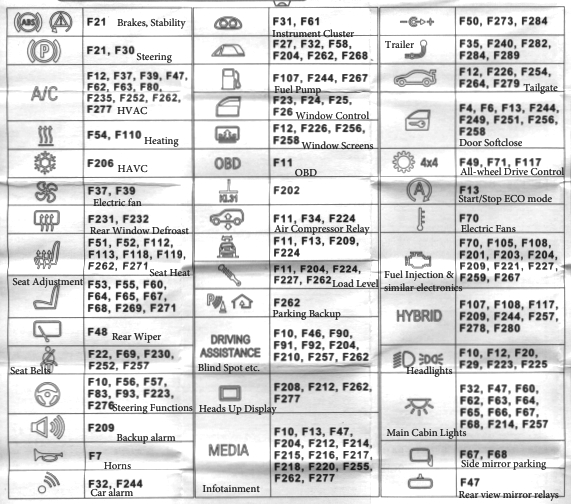

Za działanie zapalniczki odpowiadają bezpieczniki F50, F273 i F284.
Skrzynka bezpiecznikowa
Komora bezpieczników jest zainstalowana w elektronicznej jednostce sterującej BDC (Body Domain Controller), która jest zamontowana na prawym słupku, pod tapicerką przedziału pasażerskiego po prawej stronie pasażera.
Zdjęcie poglądowe schematu pudełkowego
Przeznaczenie
- –
- –
- –
- 20A – Przekaźnik blokady, przekaźnik odblokowania (drzwi, korek wlewu paliwa)
- –
- 20A – Przekaźnik zamka drzwi kierowcy, przekaźnik zamka (zamek drzwi kierowcy, zamek drzwi pasażera z przodu, zamek tylnych drzwi po stronie kierowcy, zamek tylnych drzwi po stronie pasażera, siłownik centralnego zamka drzwi wlewu paliwa)
- 15A – Sygnał (klakson)
- –
- –
- 5A – Blok przełączników kolumny kierownicy, przednia środkowa kratka wentylacyjna, panel sterowania systemem audio, sterownik oświetlenia, jednostka główna
- 7,5 A – Złącze diagnostyczne, elektroniczna kontrola wysokości jazdy, platforma dynamiki pionowej
- 7,5A – Układ ogrzewania/klimatyzacji, moduł funkcyjny tylnych drzwi, czujnik deszczu/światła/słońca/słońca/kondensacji
- 5A – System start/stop
- –
Skrzynka bezpieczników po stronie kierowcy
Pod deską rozdzielczą po stronie kierowcy znajduje się kolejna skrzynka z bezpiecznikami i przekaźnikami.

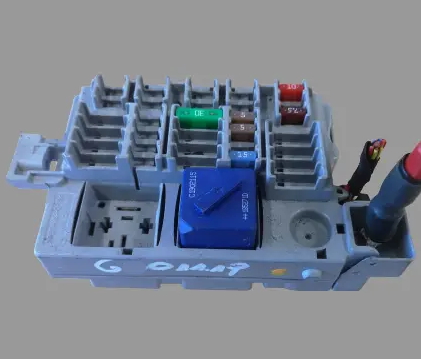

Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Schemat
Oznaczenie
| 101 | – |
| 102 | – |
| 103 | – |
| 104 | – |
| 105 | 7.5A Elektronika maszyn elektrycznych |
| 106 | – |
| 107 | 10A Hybrydowy: Moduł sterujący zbiornika paliwa pod ciśnieniem |
| 108 | 15A Elektronika i zarządzanie silnikiem |
| 109 | – |
| 110 | 5A Pomocnicza nagrzewnica elektryczna, oświetlenie przedniego głośnika średniotonowego |
| 111 | 5A Tylna rozdzielnica |
| 112 | – |
| 113 | – |
| 114 | – |
| 115 | – |
| 116 | – |
| 117 | 30A Hybrydowy: Automatyczna skrzynia biegów, skrzynia rozdzielcza |
| 118 | – |
| 119 | – |
| 120 | – |
| 121 | – |
| 122 | – |
| 123 | – |
| 124 | – |
| 125 | – |
| 126 | – |
| 127 | – |
| 128 | – |
| 129 | – |
| 130 | – |
| 131 | – |
- R1-
- R2 – Przekaźnik zacisku 30B
Bagażnik
Skrzynka bezpieczników i przekaźników

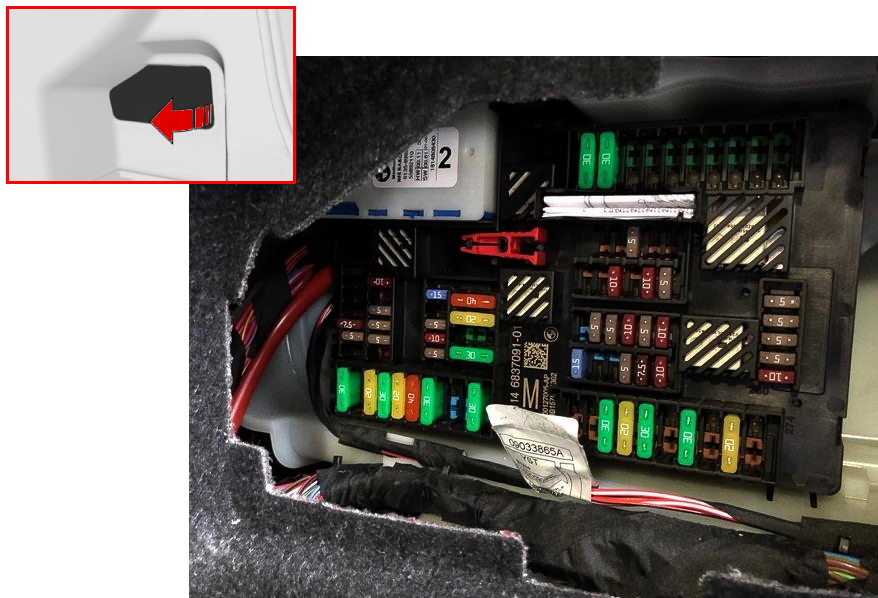

W bagażniku po prawej stronie pod osłoną ochronną znajduje się główna skrzynka bezpieczników i przekaźników.
Oznaczenie

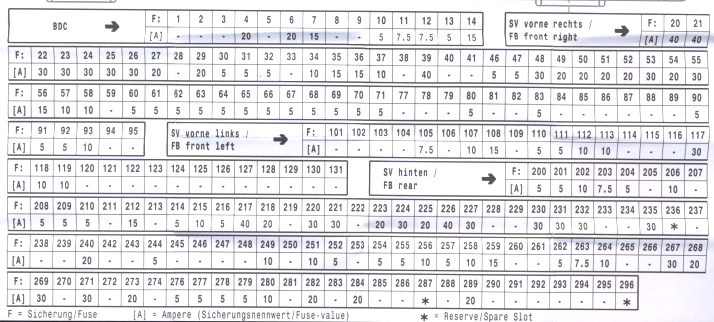

Sprawdź opis i parametry bezpieczników na podstawie schematu na karcie bezpieczników.

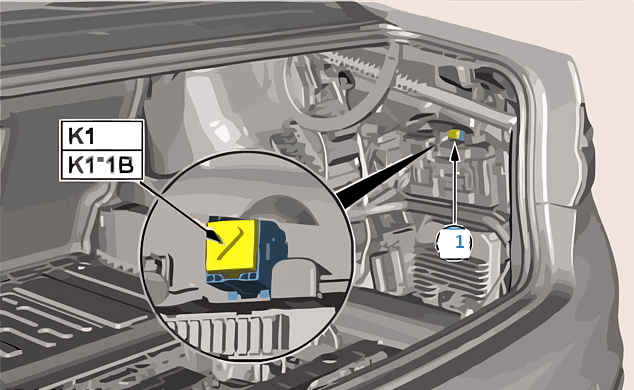

Obok urządzenia można zainstalować dodatkowe przekaźniki, na przykład przekaźnik zawieszenia pneumatycznego.
Dodatkowe bezpieczniki i przekaźniki można zainstalować poza pokazanymi jednostkami.
