BMW E81, E82, E87, E88 reprezentuje I generację BMW serii 1, które były produkowane w latach 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012. Zapraszamy do zapoznania się z lokalizacjami wszystkie elektroniczne sterowniki, opisy bezpieczników i przekaźników BMW 1 (E81, E82, E87, E88) ze schematami skrzynek bezpiecznikowych i zdjęciami ich wykonania. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.

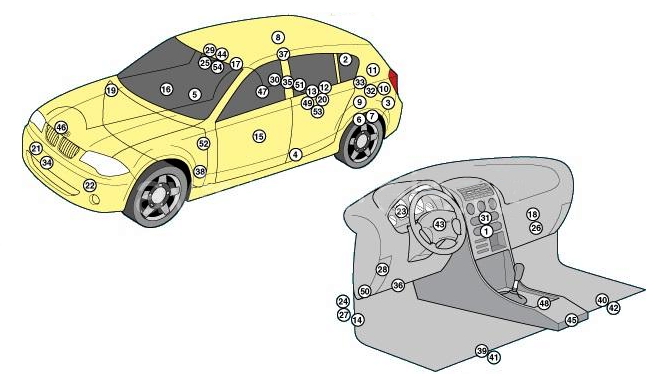

Lokalizacja
Lokalizacja
Opis
| 1 | Sterownik klimatyzacji – za panelem sterowania nagrzewnicy |
| 2 | Jednostka sterująca wyborem anteny – pod tylnym siedzeniem |
| 3 | Wzmacniacz antenowy – telefon – bagażnik lewa strona |
| 4 | Czujnik uderzenia bocznego, strona kierowcy – dolna część słupka B |
| 5 | Czujnik uderzenia bocznego, strona pasażera – słupek B dolny |
| 6 | Czujnik pochylenia pojazdu (system antykradzieżowy) – w sygnale dźwiękowym systemu antykradzieżowego |
| 7 | Sygnał dźwiękowy antywłamaniowy – za nakładką tylnego lewego nadkola |
| 8 | Czujnik zmiany głośności (system antywłamaniowy) – na panelu sufitowym |
| 9 | Sterownik audio (DAB) – bagażnik, pod podłogą |
| 10 | Wzmacniacz wyjściowy audio – lewy bagażnik |
| 11 | Tłumik zakłóceń (system audio) – słupek C |
| 12 | Akumulator – pod podłogą bagażnika |
| 13 | Czujnik stanu akumulatora – na akumulatorze |
| 14 | Złącze diagnostyczne |
| 15 | Elektryczny sterownik drzwi kierowcy |
| 16 | Elektryczny sterownik drzwi pasażera |
| 17 | Moduł sterujący pompy paliwa (jeśli jest na wyposażeniu) – za prawym wspornikiem poduszki tylnego siedzenia |
| 18 | Skrzynka bezpieczników/przekaźników, deska rozdzielcza – za schowkiem |
| 19 | Skrzynka bezpieczników/przekaźników, rezonator wlotowy |
| 20 | Skrzynka bezpieczników/przekaźnik, akumulator (Valve tronic/sterowanie silnikiem Diesla/pomocnicza nagrzewnica elektryczna/rozdział mocy) — bezpieczników nie można wymieniać indywidualnie |
| 21 | Klakson 1 – za zderzakiem |
| 22 | Sygnał dźwiękowy 2 – za zderzakiem |
| 23 | Jednostka sterująca zestawu wskaźników |
| 24 | Przekaźnik kierunkowskazów/zagrożeń – w wielofunkcyjnym module sterującym 2 |
| 25 | Czujnik światła |
| 26 | Wielofunkcyjny moduł sterujący 1 – Mocowany do skrzynki bezpieczników/przekaźników w desce rozdzielczej – Funkcje: klimatyzacja, zamek centralny, elektrycznie sterowane szyby, spryskiwacze reflektorów, odmrażanie lusterek zewnętrznych, podgrzewacze spryskiwaczy przedniej szyby, spryskiwacz tylnej szyby, roleta przeciwsłoneczna, spryskiwacze przedniej szyby |
| 27 | Wielofunkcyjna jednostka sterująca 2-funkcyjna: centralny zamek, elektryczne szyby, światła przeciwmgielne, reflektory, reflektory adaptacyjne, regulacja zasięgu reflektorów, odmrażanie lusterek zewnętrznych, kierunkowskazy/światła awaryjne, oświetlenie zestawu wskaźników, światła tylne, światła cofania |
| 28 | Wielofunkcyjna jednostka sterująca 3 – za deską rozdzielczą – funkcje: zabezpieczenie przed kradzieżą, centralny zamek, immobilizer, rozrusznik, blokada kolumny kierownicy |
| 29 | Wielofunkcyjna centrala sterująca 4 – funkcje: zabezpieczenie przed kradzieżą, oświetlenie wnętrza, szyberdach |
| 30 | Wielofunkcyjna jednostka sterująca 5 – bagażnik, podłoga (prawa) – funkcje: Zdalne sterowanie centralnym zamkiem i uruchomieniem silnika |
| 31 | multimedialna jednostka sterująca |
| 32 | Jednostka sterująca systemu nawigacji |
| 33 | Odbiornik systemu nawigacji |
| 34 | Czujnik temperatury otoczenia |
| 35 | Jednostka sterująca systemem parkowania – bagażnik, podłoga (prawa) |
| 36 | Głośnik systemu parkowania, przód – pod deską rozdzielczą |
| 37 | Głośnik systemu parkowania tył – prawa strona bagażnika |
| 38 | Moduł sterujący wspomagania układu kierowniczego – Aktywny układ kierowniczy – Tylne lewe przednie nadkole |
| 39 | Jednostka sterująca regulacją siedzenia 1 – pod siedzeniem kierowcy |
| 40 | Jednostka sterująca regulacją siedzenia 2 – pod siedzeniem pasażera |
| 41 | Podgrzewany sterownik fotela kierowcy – pod siedzeniem |
| 42 | Sterownik ogrzewania siedzenia pasażera – pod siedzeniem |
| 43 | Elektryczna jednostka sterująca kolumny kierownicy |
| 44 | Elektryczny sterownik szyberdachu |
| 45 | Elektroniczna jednostka sterująca SRS |
| 46 | Czujnik wzrostu ciała (prawy przód) |
| 47 | Czujnik wzrostu nadwozia (prawy tył) |
| 48 | Jednostka sterująca przełącznikiem wielofunkcyjnym – i-drive |
| 49 | Jednostka telematyczna – bagażnik, pod podłogą |
| 50 | Transceiver telefoniczny – Bluetooth – pod deską rozdzielczą |
| 51 | Elektryczna jednostka sterująca przyczepy – bagażnik, pod podłogą (prawa) |
| 52 | Elektroniczna jednostka sterująca skrzynią biegów – na skrzyni biegów |
| 53 | Jednostka aktywacji głosowej – przedział bagażowy, podłoga |
| 54 | Czujnik deszczu (wycieraczka) |
Przedział pasażerski

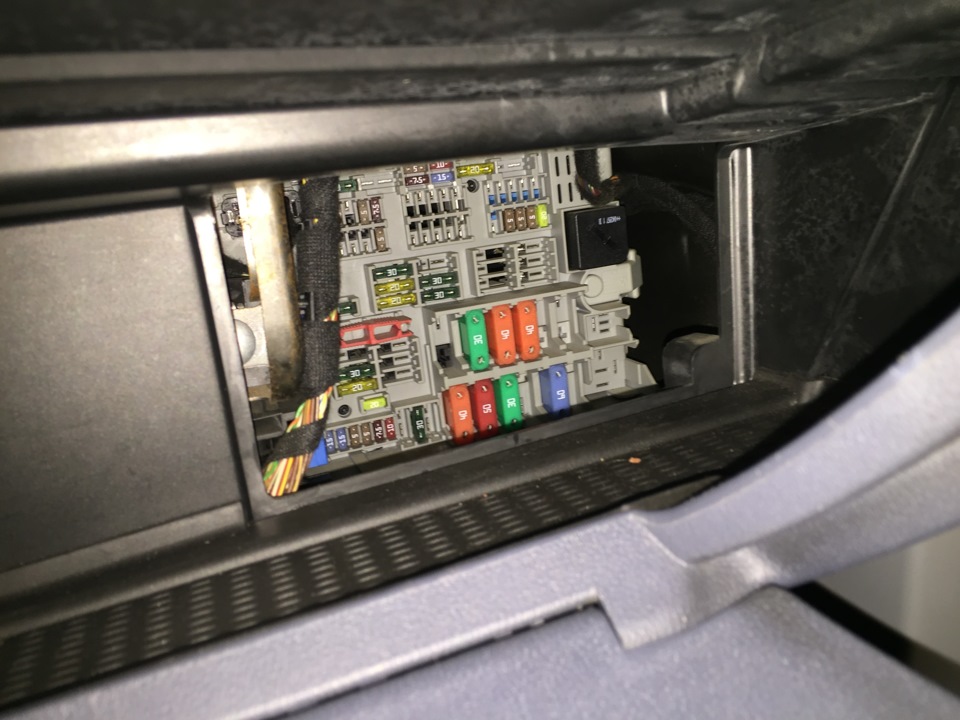

Główna skrzynka bezpieczników i przekaźników znajduje się za schowkiem na rękawiczki, zwanym także schowkiem. Aby uzyskać dostęp, zdejmij pokrywę ochronną. Więcej szczegółów znajdziesz w filmie na końcu artykułu.

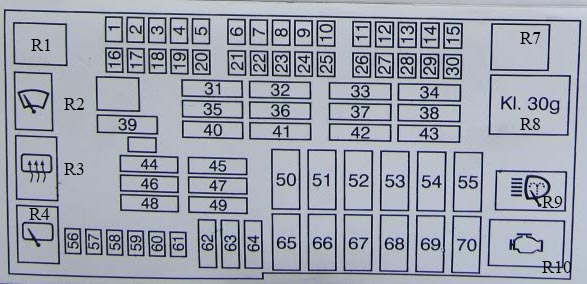

Schemat skrzynki bezpieczników
Przeznaczenie
| R1 | Silnik wycieraczek szyby przedniej 2 (w skrzynce bezpieczników / płytce przekaźnika) |
| R2 | Wycieraczka silnika 1 |
| R3 | Przekaźnik tylnej szyby |
| R4 | Przekaźnik wycieraczki tylnej |
| R5 | Przekaźnik pompy paliwa (FP) (w obudowie bezpiecznika/przekaźnika) – jeśli jest na wyposażeniu |
| R6 | Przekaźnik rozłączający obwód 2 (w obudowie bezpiecznika/przekaźnika) – jeśli jest na wyposażeniu |
| R7 | Przekaźnik głównego wyłącznika zapłonu (w obudowie bezpiecznika/przekaźnika) |
| R8 | Przekaźnik wyłącznika automatycznego 1 |
| R9 | Przekaźnik pompy spryskiwaczy reflektorów |
| R10 | Przekaźnik pompy powietrza wtórnego (AIR) |
| F1 | – |
| F2 | (5A) Lusterko wsteczne automatycznie przyciemniające się |
| F3 | – |
| F4 | (5A) Wielofunkcyjny moduł sterujący 3 |
| F5 | (7,5A) Wielofunkcyjny moduł sterujący 4 |
| F6 | Nieużywany (^ 08/05) |
| F7 | – |
| F8 | (5A) Zmieniarka CD do sprzętu audio |
| F9 | – |
| F10 | – |
| F11 | – |
| F12 | (20A) Moduł wielofunkcyjny |
| F13 | (5A) Moduł sterujący modułu Assembly-i-drive |
| F14 | – |
| F15 | – |
| F 16 | (15A) Róg-RH |
| F17 | (5A) System nawigacji |
| F18 | (5A) Zmieniacz płyt audio CD (^ 11/04) |
| F19 | (7,5A) Alarm, dostęp bezkluczykowy |
| F20 | (5A) Dynamiczna kontrola stabilności |
| F21 | (7,5A) Moduł sterujący drzwiami – strona kierowcy, elektryczne lusterko wsteczne, strona pasażera |
| F22 | – |
| F23 | (10A) System nawigacji, tuner telewizyjny |
| F24 | – |
| F25 | – |
| F26 | (10A) Telematyka |
| F27 | (5A) Moduł sterujący drzwiami – strona kierowcy, telefon |
| F28 | (5A) Wielofunkcyjny moduł sterujący 4, moduł kontroli parkowania |
| F29 | (5A) Podgrzewane przednie siedzenia |
| F30 | (20A) Gniazdo ładowania, zapalniczka |
| F31 | (30A) Dynamiczna kontrola stabilności (^ 08/05) |
| F32 | (30A) Fotele elektryczne, podgrzewane siedzenia przednie |
| F33 | (30A) Elektryczny fotel pasażera |
| F34 | (30A) Wzmacniacz urządzenia audio |
| F35 | (20A) Pompa paliwa (FP) H08/05) |
| F36 | (30A) Wielofunkcyjny moduł sterujący 2 |
| F37 | – |
| F38 | Nieużywany (^ 08/05) |
| F39 | (30A) Silnik wycieraczek |
| F40 | (20A) System audio (^ 08/05) |
| F41 | (30A) Wielofunkcyjny moduł sterujący 2 |
| F42 | (30A) Siłownik elektryczny |
| F43 | (30A) Spryskiwacze reflektorów |
| F44 | (30A) Moduł sterujący przyczepy |
| F45 | (20A) Gniazdo przyczepy (^ 08/05) |
| F46 | (40A) Ogrzewana tylna szyba |
| F47 | Nieużywany (^ 08/05) |
| F48 | (20A) Układ spryskiwania/wycierania tylnej szyby |
| F49 | (30A) Ogrzewany pasażer z przodu |
| F50 | – |
| F51 | (50A) Wielofunkcyjny moduł sterujący 3 |
| F52 | (50A) Wielofunkcyjny moduł sterujący 2 |
| F53 | (50A) Wielofunkcyjny moduł sterujący 2 |
| F54 | (60A) Zarządzanie silnikiem |
| F55 | – |
| F56 | (15A) Centralny zamek |
| F57 | (15A) Centralny zamek |
| F58 | (7,5 A) Złącze łącza danych (DLC) Moduł sterowania przyrządem |
| F59 | (5A) Moduł sterujący kolumny kierownicy |
| F60 | (7,5A) Klimatyzator (AC) |
| F61 | (10A) Bagaż, lampka schowka podręcznego, wyświetlacz wielofunkcyjny |
| F62 | (30A) Elektryczne szyby tylne |
| F63 | (30A) Wielofunkcyjny moduł sterujący |
| F64 | (30A) Elektryczne szyby tylne |
| F65 | (40A) Dynamiczna kontrola stabilności |
| F66 | (50A) Podgrzewacz filtra paliwa – olej napędowy |
| F67 | (50A) Nagrzewnica/klimatyzator (AC) |
| F68 | – |
| F69 | (50A) Silnik wentylatora płynu chłodzącego silnik |
| F70 | (50A) Wtrysk powietrza wtórnego (AIR), jeśli jest zamontowany |

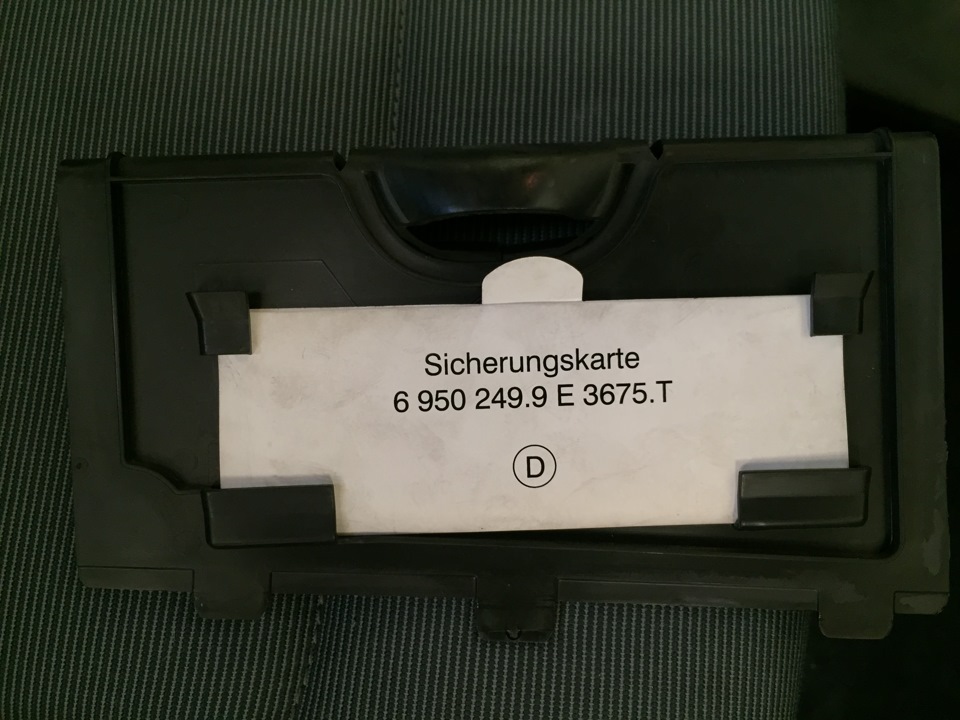

Dokładny opis urządzeń znajduje się w specjalnej broszurze znajdującej się w drzwiach antywłamaniowych.

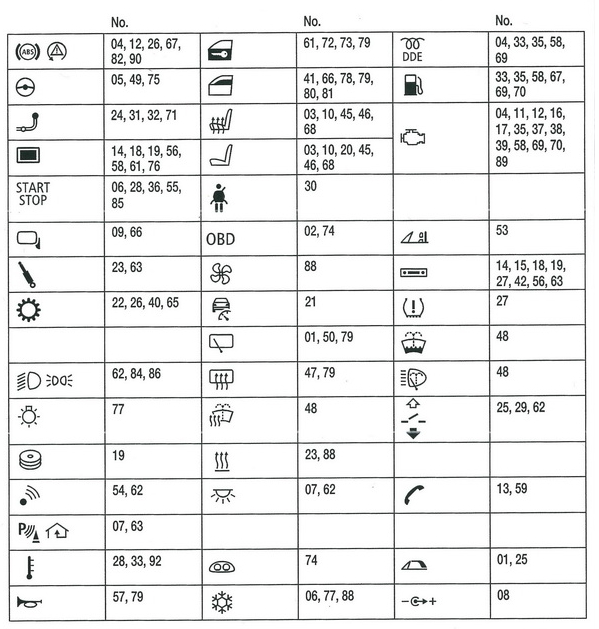

Tabela bezpieczników
Komora silnika

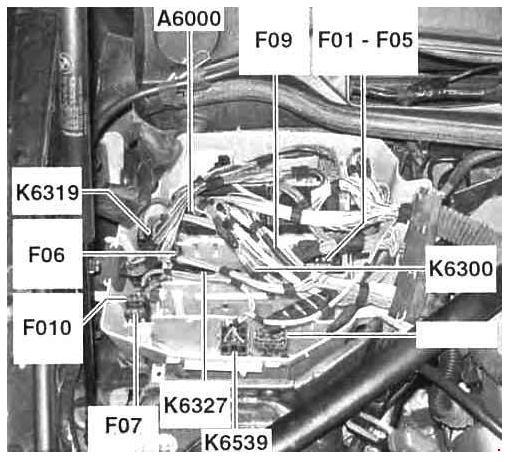

W komorze silnika po prawej stronie można zamontować sterownik silnika, który może zawierać pewne bezpieczniki i przekaźniki.
Rozmieszczenie bezpieczników i przekaźników może różnić się od pokazanego i zależy od typu silnika oraz roku produkcji.
Schemat
Wyłączniki automatyczne
| F01 | 30A Cewka zapłonowa cyl. 1 |
| Cewka zapłonowa cyl. 2 | |
| Cewka zapłonowa cyl. 3 | |
| Cewka zapłonowa cyl. 4 | |
| Cewka zapłonowa cyl. 5 | |
| Cewka zapłonowa cyl. 6 | |
| Kondensator przeciwzakłóceniowy do cewek zapłonowych | |
| F02 | 30A Programowalny termostat układu chłodzenia |
| Elektryczna pompa płynu chłodzącego | |
| Czujnik położenia wałka rozrządu zaworów dolotowych | |
| Zawór elektromagnetyczny VANOS, strona dolotowa | |
| Czujnik położenia wałka rozrządu zaworów dolotowych | |
| Zawór elektromagnetyczny VANOS, strona wydechowa | |
| F03 | 20A Czujnik wału korbowego |
| Jednostka sterująca DME | |
| Zawór odpowietrzający zbiornika paliwa | |
| Miernik masy powietrza | |
| Czujnik stanu oleju | |
| Czujnik wału korbowego | |
| F04 | 30A Ogrzewanie układu wentylacji silnika |
| Sonda lambda przed katalizatorem | |
| Sonda lambda 2 przed katalizatorem | |
| Sonda lambda za katalizatorem | |
| Sonda lambda 2 za katalizatorem | |
| F05 | 30A Przekaźnik wtryskiwacza |
| F06 | Czujnik EAC 10A |
| Wentylator skrzynki elektroniki | |
| Tłumik tłumika | |
| Moduł diagnostyczny nieszczelności zbiornika paliwa | |
| Skrzynka przyłączeniowa (K6304) | |
| Przepływomierz z gorącym drutem | |
| F07 | Przekaźnik Valvetronic 40A (WT) |
| F09 | 30A Elektryczna pompa płynu chłodzącego |
| F010 | 5A Przekaźnik ogrzewania wentylacji skrzyni korbowej |
| Cewka zapłonowa cyl. 1 | |
| Cewka zapłonowa cyl. 2 | |
| Cewka zapłonowa cyl. 3 | |
| Cewka zapłonowa cyl. 4 |
Przekaźnik
- A6000 – Jednostka sterująca DME
- K6300 – Przekaźnik główny układu DDE
- K6319 – Przekaźnik Valvetronic (VVT)
- K6327 – Przekaźnik wtryskiwaczy
- K6539 – Przekaźnik ogrzewania układu wentylacji skrzyni korbowej
W bagażniku, w pokrywie akumulatora, mogą znajdować się również bezpieczniki dużej mocy.
Dodatkowe informacje
Przykład wideo dostępu do urządzenia i wymiany bezpiecznika w BMW serii 1 E8x.
