Następną modyfikacją BMW serii 5 po E39 było E60. Samochód produkowany był w latach 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010 w dwóch wersjach nadwozia: sedan (E60) i kombi (E61). Rozważymy schematy skrzynek przekaźników i bezpieczników dla BMW E60 z opisem przeznaczenia elementów. Zwróć uwagę na bezpiecznik zapalniczki.
Zapasowe bezpieczniki i plastikowe pęsety powinny znajdować się w zestawie narzędzi kierowcy. Lista bezpieczników Twojego pojazdu znajduje się w bagażniku za prawą osłoną boczną.

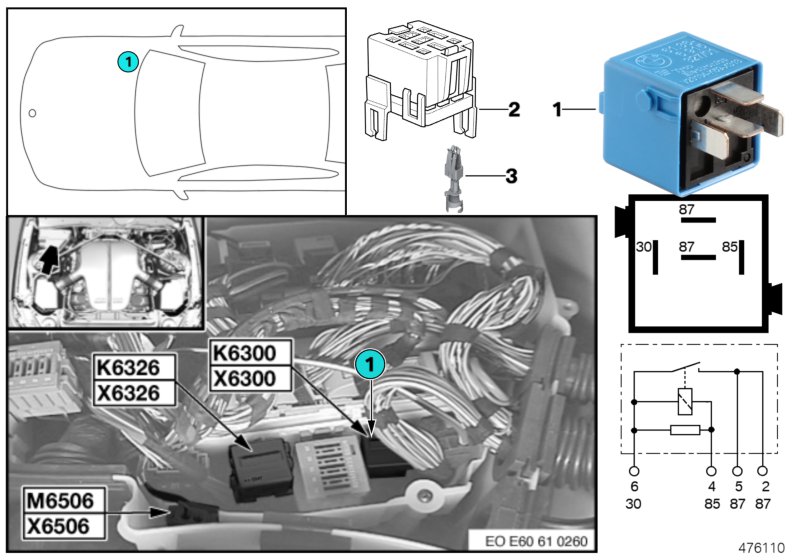

Komora silnika
Znajduje się w komorze silnika, bliżej przedniej szyby.
Schemat
Przeznaczenie
| 1 | Elektroniczna jednostka sterująca silnikiem |
| 2 | – |
| 3 | Przekaźnik modułu sterującego skokiem zaworów |
| 4 | Przekaźnik nagrzewnicy wentylacji skrzyni korbowej |
| 5 | Przekaźnik silnika wycieraczek szyby przedniej |
| 6 | Przekaźnik pompy powietrza wylotowego |
| 7 | Przekaźnik sterujący silnikiem |
| F1 | (30A) Zarządzanie silnikiem |
| F2 | (30A) Zarządzanie silnikiem |
| F3 | (20A) |
| F4 | (30A) |
| F5 | (30A) Zarządzanie silnikiem |
| F6 | (10A) Zarządzanie silnikiem |
| F7 | (40A) Zarządzanie silnikiem |
| F8 | (30A) |
| F10 | (5A) Nagrzewnica wentylacji skrzyni korbowej |
Przedział pasażerski

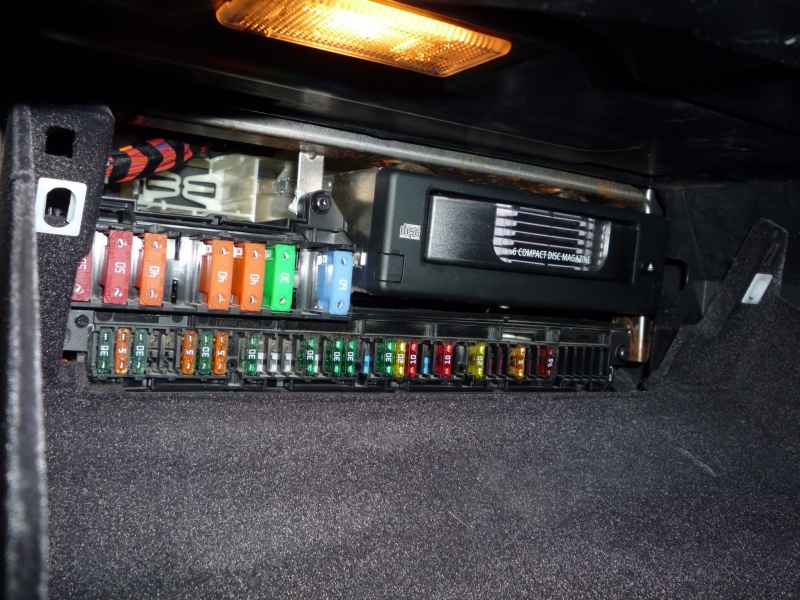

Skrzynka bezpieczników znajduje się za schowkiem na rękawiczki (można ją również nazwać schowkiem). Aby uzyskać dostęp, należy otworzyć 2 zatrzaski i przesunąć pokrywę ochronną.
Zewnętrznie powinno to wyglądać tak.

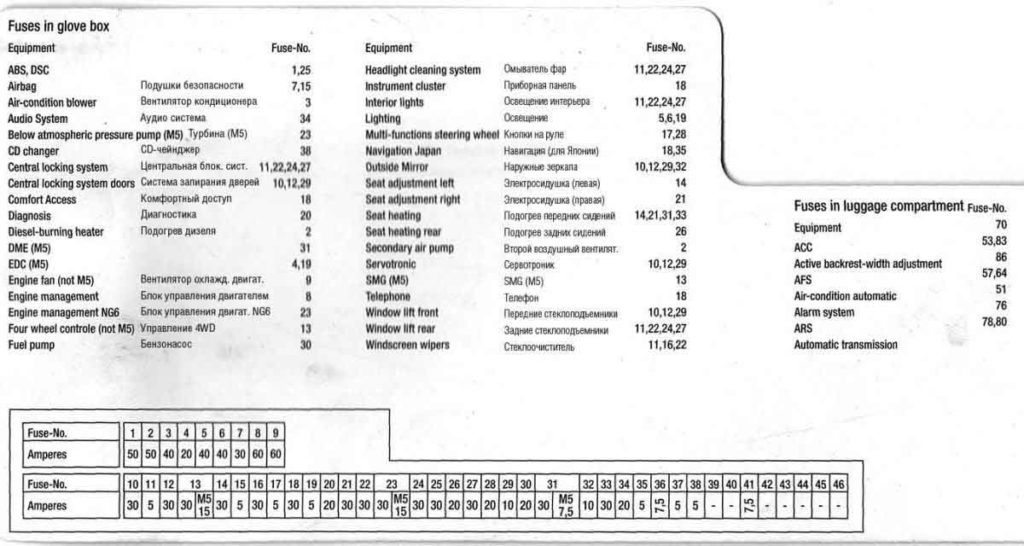

W lewym górnym rogu powinna być broszurka z dokładnym opisem bezpieczników.
Oznaczenie szczegółowe (numeracja od lewej do prawej, typ 1)
| F1 | (50A) Moduł sterujący ABS |
| F2 | (60A) |
| F3 | (40A) Rezystor silnika dmuchawy nagrzewnicy |
| F4 | – |
| F5 | (50A) Jednostka sterująca oświetleniem |
| F6 | (50A) Jednostka sterująca oświetleniem |
| F7 | (50A) |
| F8 | (60A) |
| F9 | (60A) |
| F10 | (30A) |
| F11 | (5A) |
| F12 | (30A) |
| F13 | (30A) Moduł sterujący skrzynki rozdzielczej |
| F14 | (30A) Fotel elektryczny |
| F15 | (5A) |
| F 16 | (30A) Przekaźnik silnika wycieraczek szyby przedniej |
| F17 | (5A) Moduł sterujący kolumny kierownicy |
| F18 | (30A) |
| F19 | – |
| F20 | (20A) Dodatkowa grzałka |
| F21 | (30A) Fotel elektryczny |
| F22 | (30A) |
| F23 | – |
| F24 | (30A) |
| F25 | (30A) Moduł sterujący ABS |
| F26 | (20A) – |
| F27 | (30A) |
| F28 | (20A) Moduł sterujący kolumny kierownicy |
| F29 | (10 A) |
| F30 | (20A) Pompa paliwa |
| F31 | (30A) Fotel elektryczny |
| F32 | (10 A) |
| F33 | (30A) Fotel elektryczny |
| F34 | (20A) Moduł sterowania multimediami |
| F35 | (5A) System nawigacji |
| F36 | (7,5A) |
| F37 | (5A) Telefon |
| F38 | (5A) Zmieniarka CD |
| F39 | – |
| F40 | (10A) Zmieniarka DVD |
| F41 | (7,5 A) Jednostka sterująca zestawu wskaźników |
| F42 | – |
| F43 | – |
| F44 | – |
| F45 | – |
| F46 | – |

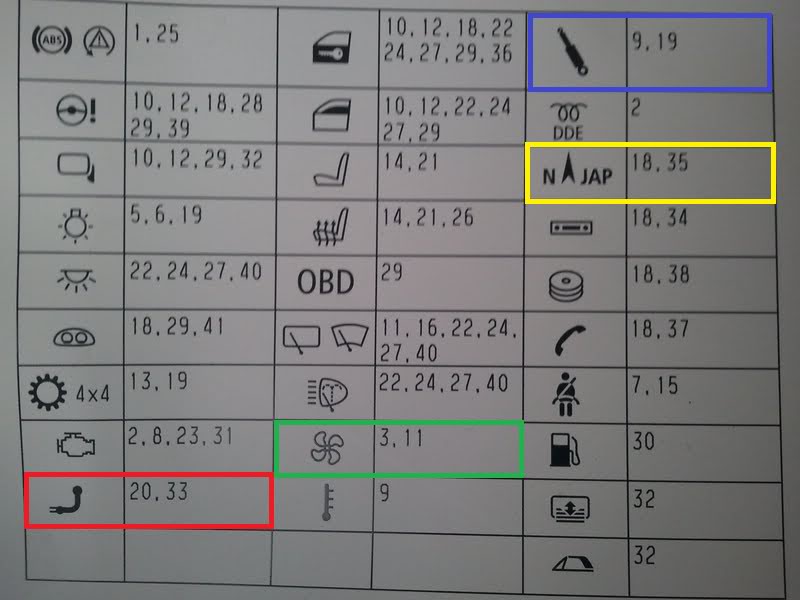

Drugi typ
Bagażnik
Skrzynka bezpieczników i przekaźników znajduje się po prawej stronie pod skórą. Aby uzyskać dostęp, należy zdjąć osłonę ochronną. W razie potrzeby najpierw odczepić pasek zabezpieczający.

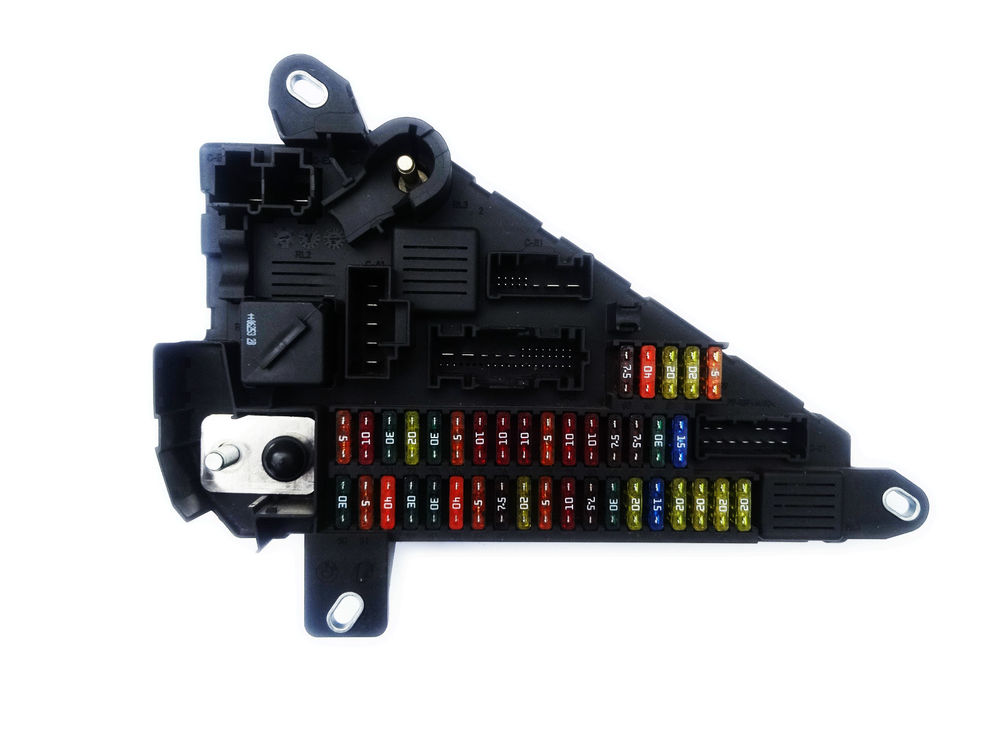

Zdjęcie jednostki w bagażniku BMW e60

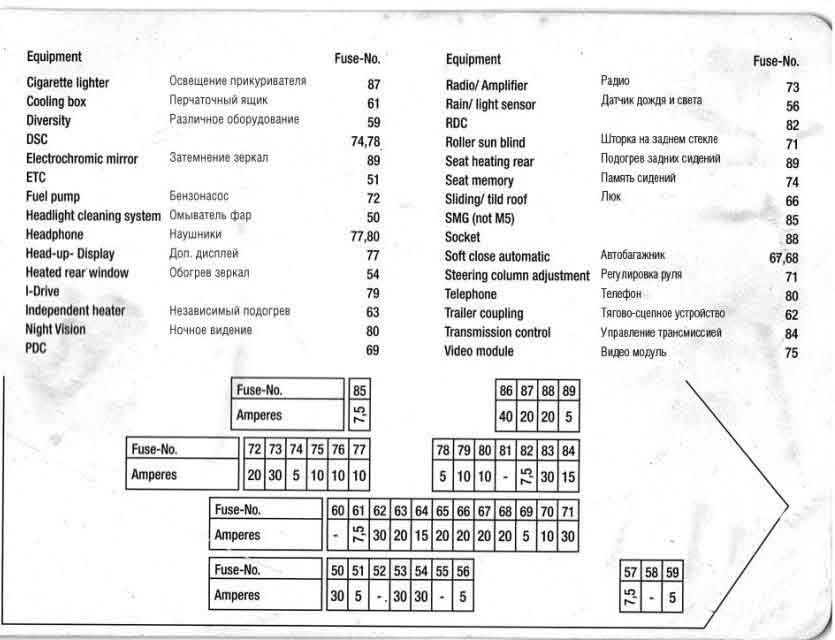

Oryginalny opis wygląda mniej więcej tak.
Opis
| Przekaźnik monitorujący prąd akumulatora | |
| 50 | Pompka spryskiwacza reflektorów 30A |
| 51 | 5A |
| 52 | 40A Przekaźnik aktywnej sprężarki zawieszenia |
| 53 | 30A Elektryczne fotele przednie |
| 54 | 40A Ogrzewana tylna szyba |
| 55 | 40A Jednostka sterująca napędem otwierania/zamykania tylnych drzwi |
| 56 | Czujnik deszczu/światła słonecznego 5A |
| 57 | 5A Jednostka sterująca silnika wentylatora klimatyzatora/nagrzewnicy |
| 58 | 20A Środek do czyszczenia tylnej szyby |
| 59 | Wzmacniacz sygnału antenowego 5A |
| 60 | – |
| 61 | Lodówka 7,5 A, bezpiecznik zapalniczki (do 09-2005) |
| 62 | 30A Sterownik przyczepy |
| 63 | 20A Dodatkowa grzałka |
| 64 | 15A Jednostka sterująca silnika wentylatora klimatyzatora/nagrzewnicy |
| 65 | – |
| 66 | 20A Elektryczny sterownik szyberdachu |
| 67 | 10 A |
| 68 | 5A |
| 69 | 5A Jednostka sterująca systemem parkowania |
| 70 | 10A Czujnik odległości od przeszkód (tempomat adaptacyjny) |
| 71 | 30A Zespół przełącznika wielofunkcyjnego |
| 72 | 20A 8cyl. benzyna: Przekaźnik pompy paliwa |
| 73 | 30A 09/07: Wzmacniacz wyjściowy systemu audio |
| 74 | 10 A |
| 75 | 10 A |
| 76 | 10 A |
| 77 | 10A Wyświetlacz główny |
| 78 | 5A |
| 79 | 10 A |
| 80 | 10 A |
| 81 | 7,5A |
| 82 | 7,5A Jednostka sterująca systemu monitorowania ciśnienia w oponach |
| 83 | 30A Elektryczne fotele przednie |
| 84 | 15A |
| 85 | 7,5A |
| 86 | Wspomaganie kierownicy 40A |
| 87 | 20A Bezpiecznik zapalniczki samochodowej (po 09-2005) |
| 88 | 20A |
| 89 | 5A Wewnętrzne lusterko wsteczne z funkcją automatycznego przyciemniania |
Sprawdź, czy w pobliżu 2-ogniwowego zestawu akumulatorów o wysokim bezpieczniku znajduje się oddzielne pudełko:
- F92 (100A) – dodatkowa nagrzewnica elektryczna;
- F90 (200A) – skrzynka bezpieczników zlokalizowana w desce rozdzielczej.
