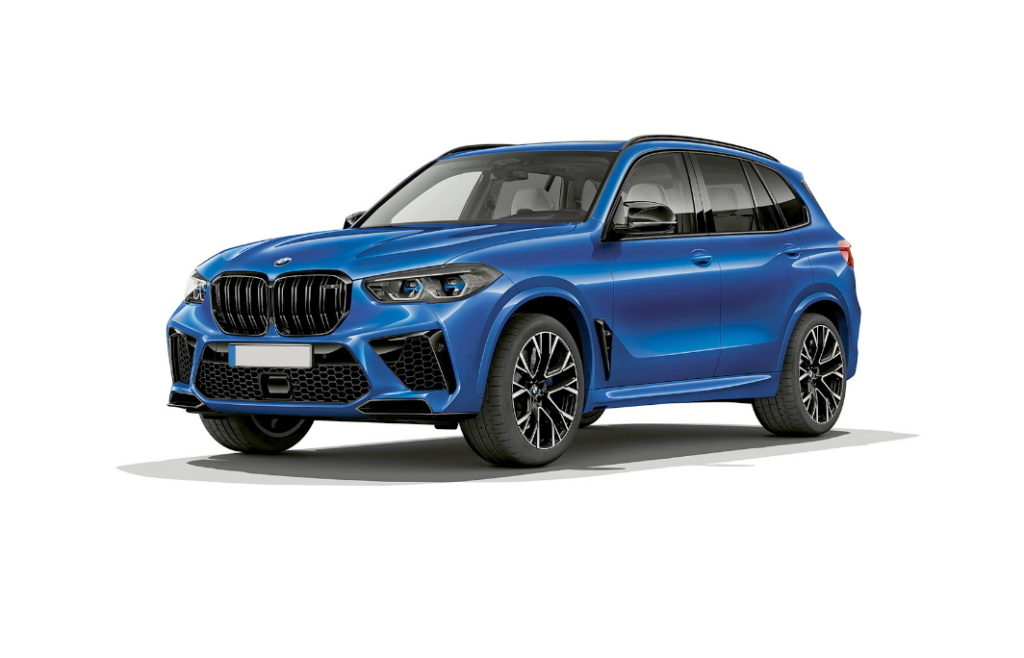

BMW X5 G05 (G18) to czwarta generacja crossovera BMW X5 firmy BMW. Lata produkcji 2018, 2019, 2020, 2021, 2022, 2023, 2024. W naszym materiale znajdziesz opis bezpieczników i przekaźników BMW X5 G05 wraz ze schematami skrzynek bezpieczników, zdjęciami ich wykonania i lokalizacji. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie elementów może różnić się od pokazanego i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Przedział pasażerski
Skrzynka bezpieczników po stronie pasażera
Po prawej stronie pod schowkiem znajduje się skrzynka bezpieczników i przekaźników.
Schemat na zdjęciu
Schemat
Opis
| 20 | 30A Siłownik podnośnika szyb, drzwi kierowcy z elektroniką sterującą |
| 21 | 30A Przednia szyba pasażera z elektroniką sterującą |
| 22 | 30A Tylne okno elektryczne po stronie kierowcy z elektroniką sterującą |
| 23 | 30A Elektryczna szyba tylna po stronie pasażera z elektroniką sterującą |
| 24 | 30A Lewy odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa) |
| 25 | 20A Centrum funkcji dachu |
| 26 | 20A Kontroler domeny Body |
| 27 | – |
| 28 | Dynamiczna kontrola stabilności 40A (DSC) |
| 29 | 15A Kontroler domeny Body |
| 30 | – |
| 31 | – |
| 32 | 5A Panel sterowania w konsoli środkowej |
| 33 | 5A Moduł elektroniczny klamki zewnętrznej drzwi kierowcy |
| 34 | 5A Jednostka sterująca zestawu wskaźników |
| 35 | 5A Pomocnicza skrzynka sterownicza |
| 36 | 5A Centrum funkcji dachowych (lampka do map, oświetlenie wnętrza, oświetlenie otoczenia) |
| 37 | 10A Stopień wyjściowy silnika wentylatora tylnego (4-strefowa klimatyzacja) |
| 38 | – |
| 39 | 60A Kontroler domeny Body |
| 40 | Silnik wentylatora 40A ze stopniem wyjściowym |
| 41 | – |
| 46 | 20A Zapalniczka tylna, zapalniczka przednia (bez termoelektrycznego uchwytu na kubek), termoelektryczny uchwyt na kubek |
| 47 | 30A Moduł wycieraczki |
| 48 | – |
| 49 | 20A Elektryczna regulacja kolumny kierownicy |
| 50 | Termoelektryczny uchwyt na kubek 15A |
| 51 | 30A B46, B48, B58, N63: Elektroniczne sterowanie skrzynią biegów, skrzynia rozdzielcza |
| 52 | 20A Elektronika ogrzewania przedniego siedzenia pasażera |
| 53 | 30A Moduł siedzenia kierowcy (z modułem siedzenia), blok przełączników regulacji bocznego siedzenia kierowcy (bez modułu siedzenia) |
| 54 | 20A Autonomiczny dodatkowy grzejnik (ShZh) |
| 55 | 30A Moduł przedniego siedzenia pasażera (z modułem siedzenia), blok przełączników regulacji przedniego siedzenia pasażera (bez modułu siedzenia) |
| 56 | 10A Elektroniczna jednostka sterująca podgrzewanego podłokietnika, po stronie pasażera |
| 57 | 10A Elektroniczna jednostka sterująca podgrzewanego podłokietnika, strona kierowcy |
| 59 | 5A Gniazdo USB nr 2 Elektrochromowe wewnętrzne lusterko wsteczne |
| 60 | 5A Oświetlenie poszycia środkowych drzwi tylnych (po stronie kierowcy), oświetlenie kieszeni w drzwiach tylnych (po stronie kierowcy), oświetlenie klamki wewnętrznej drzwi tylnych (po stronie kierowcy), oświetlenie poszycia drzwi tylnych po stronie kierowcy (na górze), oświetlenie tylnego lewego głośnika, dodatkowa pompa wodna ( Diesel) |
| 61 | 5A Włącznik oświetlenia schowka podręcznego, system kamer kierowcy, jednostka sterująca mocą 48 V (PCU48), akumulator 48 V |
| 62 | – |
| 63 | Akumulator pomocniczy 5A, oświetlenie głośników tablicy rozdzielczej, odświeżacz powietrza, napęd CD, jonizator, rozrusznik-alternator 48V (B57, B58) |
| 64 | 10A Blok zaworów regulacji szerokości oparcia siedzenia kierowcy, blok zaworów podparcia lędźwiowego kierowcy, blok przełączników regulacji siedzenia (po stronie kierowcy), tylne światło wnęki na nogi (po stronie kierowcy), podświetlenie tylnego panelu siedzenia kierowcy, port ładowania USB, moduł pompowania przedniego lewego siedzenia |
| 65 | 10A Blok zaworów regulacji szerokości oparcia pasażera z przodu, Blok zaworów podparcia lędźwiowego pasażera z przodu, Blok przełączników regulacji siedzenia (po stronie pasażera), Tylne oświetlenie przestrzeni na nogi (po stronie pasażera), Oświetlenie tylnego panelu oparcia pasażera z przodu, Złącze USB do ładowania nr 2, moduł pompowania przedniego prawego siedzenia |
| 66 | 5A Oświetlenie górnej środkowej tablicy przyrządów, górne oświetlenie tablicy przyrządów po stronie pasażera z przodu, dolne środkowe oświetlenie tablicy przyrządów, dolne oświetlenie tablicy przyrządów po stronie kierowcy/pasażera, oświetlenie przestrzeni na nogi przednie lewe/prawe |
| 67 | 5A Skrzynka przełączników w drzwiach kierowcy, Skrzynka przełączników w drzwiach kierowcy, Oświetlenie wewnętrznej klamki drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (środek), Oświetlenie kieszeni drzwi kierowcy, Oświetlenie panelu drzwi kierowcy (góra), Oświetlenie przedniego lewego głośnika średniotonowego, Przedni lewy głośnik wysokotonowy Oświetlenie |
| 68 | 5A Lusterko zewnętrzne pasażera, skrzynka przełączników w drzwiach pasażera, oświetlenie wewnętrznej klamki drzwi pasażera, oświetlenie panelu drzwi pasażera z przodu (w środku), oświetlenie kieszeni w drzwiach pasażera, oświetlenie panelu drzwi pasażera z przodu (na górze), oświetlenie przedniego prawego głośnika średniotonowego, oświetlenie przedniego prawego głośnik wysokotonowy |
| 69 | 5A Żaluzje chłodnicy (górna, dolna) |
| 70 | 5A Tylna tablica rozdzielcza, przekaźnik wyłączający wentylator elektryczny, wentylator elektryczny |
| 71 | Kamera surround 5A (z kamerą surround), kamera cofania |
| 72 | – |
| 73 | 5A Jednostka sterująca zestawu wskaźników |
| 74 | 10A Skrzynka rozdzielcza kolumny kierownicy |
| 75 | 10A Moduł zabezpieczający przed awarią |
| 76 | – |
R1 – Przekaźnik zacisku 30B
Bezpiecznik 46 odpowiada za działanie zapalniczki.
Skrzynka bezpiecznikowa
Komora bezpieczników jest zainstalowana w elektronicznej jednostce sterującej BDC (Body Domain Controller), która jest zamontowana na prawym słupku, pod tapicerką przedziału pasażerskiego po prawej stronie pasażera.
Zdjęcie
Schemat
Przeznaczenie
- 5A Skrzynka rozdzielcza kolumny kierownicy, przedni środkowy nawiew, panel sterowania systemem audio, sterownik oświetlenia, jednostka główna
- Gniazdo diagnostyczne 7,5 A, elektroniczna kontrola wysokości jazdy, platforma zapewniająca dynamikę pionową
- 7,5A Układ ogrzewania/klimatyzacji, moduł funkcyjny tylnej klapy, czujnik deszczu/światła/słońca/słońca/kondensacji
- 5A Moduł elektroniczny klamki zewnętrznej drzwi po stronie pasażera, moduł elektroniczny klamki zewnętrznej drzwi tylnych po stronie kierowcy, moduł elektroniczny klamki zewnętrznej drzwi po stronie pasażera z tyłu, moduł sterujący mocy, moduł telematyczny
- 20A Przekaźnik blokujący, przekaźnik odblokowujący (drzwi, korek wlewu paliwa)
- 20A Przekaźnik zamka drzwi kierowcy, przekaźnik blokady (zamek drzwi kierowcy, zamek drzwi pasażera z przodu, zamek tylnych drzwi po stronie kierowcy, zamek drzwi po stronie pasażera z tyłu, siłownik centralnego zamka drzwi wlewu paliwa)
Skrzynka bezpieczników po stronie kierowcy
Pod deską rozdzielczą po stronie kierowcy znajduje się kolejna skrzynka z bezpiecznikami i przekaźnikami.
Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Schemat
Oznaczenie
| 101 | – |
| 102 | – |
| 103 | – |
| 104 | – |
| 105 | 7.5A Elektronika maszyn elektrycznych |
| 106 | – |
| 107 | 10A Hybrydowy: Moduł sterujący zbiornika paliwa pod ciśnieniem |
| 108 | – |
| 109 | – |
| 110 | 5A Pomocnicza nagrzewnica elektryczna, oświetlenie przedniego głośnika średniotonowego |
| 111 | 5A Tylna rozdzielnica |
| 112 | – |
| 113 | – |
| 114 | – |
| 115 | – |
| 116 | – |
| 117 | 30A Hybrydowy: Automatyczna skrzynia biegów, skrzynia rozdzielcza |
| 118 | – |
| 119 | – |
| 120 | – |
| 121 | – |
| 122 | – |
| 123 | – |
| 124 | – |
| 125 | – |
| 126 | – |
| 127 | – |
| 128 | – |
| 129 | – |
| 130 | – |
| 131 | – |
- R1-
- R2 – Przekaźnik zacisku 30B
Bagażnik
Główna skrzynka bezpieczników
W bagażniku po prawej stronie pod osłoną ochronną znajduje się główna skrzynka bezpieczników i przekaźników.
Zdjęcie
Schemat
Opis
| 200 | – |
| 201 | – |
| 202 | – |
| 203 | Elektryczny tłumik wydechu 7,5 A (B46, B46, B58, N63, S63), elektryczny tłumik wydechu nr 2 (N63, S63) |
| 204 | 5A Sterowanie przechyleniem tylnej osi, czujnik AUC, regulowana blokada mechanizmu różnicowego tylnej osi |
| 205 | – |
| 206 | – |
| 207 | 5A Czujnik radarowy krótkiego zasięgu przedni lewy/prawy boczny, czujnik radarowy krótkiego zasięgu tylny lewy/prawy, opcjonalny system dodatkowy |
| 208 | 5A Elektromechaniczne wspomaganie kierownicy |
| 209 | 5A Przedni czujnik radarowy dalekiego zasięgu (aktywny tempomat (wersja wysoka)), przedni czujnik radarowy (podstawowy tempomat (wersja wysoka)), elektryczna aktywna stabilizacja przechyłu z przodu, elektryczna aktywna stabilizacja przechyłu z tyłu |
| 210 | 5A Elektronika sterująca elektryczną pompą paliwa |
| 211 | 5A Elektroniczny moduł noktowizyjny (BMW Night Vision) |
| 212 | Jednostka główna 15A |
| 213 | Gniazdo przyczepy 15A |
| 214 | Wzmacniacz 5A |
| 215 | 10A Rozrywka na tylnym siedzeniu |
| 216 | Wzmacniacz antenowy do bezprzewodowej ładowarki 5A |
| 217 | Wzmacniacz 40A |
| 218 | 12A Złącze 12V nr 2 (przedział bagażowy) |
| 219 | – |
| 220 | 30A Moduł audio odbiornika |
| 221 | – |
| 222 | – |
| 223 | – |
| 224 | 20A Platforma dynamiki pionowej (Executive Drive Pro) |
| 225 | – |
| 226 | 40A Moduł funkcyjny tylnych drzwi |
| 227 | 30A Jednostka sterująca selektywnej redukcji katalitycznej (SCR). |
| 228 | – |
| 229 | – |
| 230 | 30A Prawy odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa) |
| 231 | 30A Ogrzewanie tylnej szyby |
| 232 | – |
| 233 | – |
| 234 | – |
| 235 | – |
| 236 | – |
| 237 | – |
| 238 | – |
| 239 | – |
| 240 | 20A Moduł przyczepy |
| 242 | – |
| 243 | – |
| 244 | Odbiornik zdalnego sterowania 5 A, wykrywanie wycieku naturalnego podciśnienia, syrena alarmowa przechyłu, akumulator wysokiego napięcia (hybrydowy), generator gazu z zaciskiem ochronnym akumulatora (z podwójnym systemem przechowywania, z systemem 48 V) |
| 245 | – |
| 246 | – |
| 247 | Elektronika sterująca szyną antypoślizgową 15A |
| 248 | 15A Chowana osłona rolki elektroniki sterującej przedziałem bagażowym |
| 249 | 10A Samozamykacz drzwi pasażera |
| 250 | 5A Oświetlenie wewnętrzne, oświetlenie lusterka kosmetycznego, oświetlenie szklanego włazu |
| 251 | 10A Automatyczne zamykanie drzwi kierowcy |
| 252 | Bateria pomocnicza 5A |
| 253 | 7,5A Asystent parkowania, automatyczna klimatyzacja tylna, system wspomagania jazdy oparty na kamerze, przełącznik ogrzewania tylnego prawego siedzenia, przełącznik ogrzewania tylnego lewego siedzenia |
| 254 | 5A Oświetlenie bagażnika, przycisk pokrywy bagażnika na dole pokrywy bagażnika, przycisk pokrywy bagażnika po wewnętrznej stronie pokrywy bagażnika |
| 255 | 5A Skrzynka rozdzielcza bagażnika |
| 256 | 10A Automatyczny napęd domykający, strona pasażera z tyłu |
| 257 | 5A Światło tylnego prawego głośnika, oświetlenie kieszeni tylnych drzwi pasażera, oświetlenie wewnętrznej klamki drzwi tylnych po stronie pasażera, oświetlenie panelu środkowego drzwi po stronie pasażera tylnego, oświetlenie panelu górnego tylnego drzwi pasażera, bęben automatyczny silnika elektrycznego z możliwością odwracania lewego/prawego kierunku |
| 258 | 10A Napęd na tylne koła z automatycznym zamykaniem po stronie kierowcy |
| 259 | 15A Jednostka sterująca selektywnej redukcji katalitycznej (SCR). |
| 260 | 10A Automatycznie zamykająca się klapa tylna, lewa dolna |
| 261 | – |
| 262 | Kontroler 5A, samopoziomujący przycisk zawieszenia, bezprzewodowa podstawka ładująca, oświetlenie konsoli środkowej, oświetlenie przedniego środkowego podłokietnika |
| 263 | 10A Automatyczne ciche domykanie prawej dolnej klapy tylnej |
| 264 | 10A Pokrywa bagażnika/zamek bagażnika |
| 265 | 30A Regulowana blokada mechanizmu różnicowego tylnej osi |
| 266 | 20A Moduł przyczepy |
| 267 | 30A Moduł przyczepy |
| 268 | – |
| 269 | 30A Moduł tylnego siedzenia po stronie kierowcy |
| 270 | 30A Elektronika sterująca elektryczną pompą paliwa |
| 271 | 30A z modułem siedzenia: Moduł siedzenia po stronie pasażera z tyłu |
| 30A bez modułu siedzenia: moduł ogrzewania tylnego siedzenia po stronie pasażera, moduł ogrzewania tylnego siedzenia po stronie kierowcy | |
| 272 | – |
| 273 | – |
| 274 | – |
| 276 | – |
| 277 | – |
| 278 | 5A Hybrid: Kontroler ładowania akumulatora pomocniczego |
| 279 | 5A Bezkontaktowa elektronika oceniająca klapę tylną |
| 280 | 5A Wygodne ładowanie elektroniki |
| 281 | – |
| 282 | – |
| 283 | – |
| 284 | – |
| 285 | – |
| 286 | – |
| 287 | – |
| 288 | – |
| 289 | 20A Moduł przyczepy |
| 290 | – |
| 291 | – |
| 292 | – |
| 293 | – |
| 294 | – |
| 295 | – |
| 296 | – |
R1 – Przekaźnik zacisku 30B
Sprawdź termin w swoim schemacie na karcie bezpieczników.
Schemat z oznaczeniem
Skrzynka bezpieczników zasilania
Znajduje się również po prawej stronie, pod osłoną.
Schemat
Opis
| 500 | Wzmacniacz 50A |
| 501 | 250A Tylny rozdzielacz zasilania (skrzynka bezpieczników bagażu) |
| 502 | Skrzynka rozdzielcza zasilania 250 A, przednia, prawa (skrzynka bezpieczników w przedziale pasażerskim nr 2) |
| 503 | 40A Sterowanie ogrzewaniem pomocniczym trzeciego rzędu |
| 504 | 60A Kontroler domeny Body |
| 505 | 100A Rozdzielnica przednia lewa |
| 506 | 80A Sterowanie przechyleniem sworznia zwrotnicy tylnej osi (zintegrowany aktywny układ kierowniczy) |
| 508 | 60A z wyjątkiem hybrydy: jednostka sterująca mocą |
| 60A Hybrid: Kontroler ładowania akumulatora pomocniczego | |
| 510 | 40A Elektroniczna regulacja wysokości jazdy |
Komora silnika
Jeśli jeden z bezpieczników w tych urządzeniach jest uszkodzony, należy wymienić cały moduł mocy.
Dodatkowa skrzynka bezpieczników
Lokalizacja i schemat
Przeznaczenie
| 400 | 80A Wentylator 400W, 600W: przekaźnik wyłączający wentylator elektryczny |
| Wentylator 125 A 850 W: Przekaźnik wyłączający wentylator elektryczny | |
| Wentylator 150 A 1000 W: Przekaźnik wyłączający wentylator elektryczny | |
| 401 | Elektromechaniczne wspomaganie kierownicy 150A |
| 402 | 100A Przednia elektryczna nagrzewnica pomocnicza |
| 403 | – |
| 404 | Dynamiczna kontrola stabilności 80A (DSC) |
| 405 | – |
| 406 | Wbudowany moduł zasilania 125 A |
Zintegrowany moduł zasilający
Schemat
Przeznaczenie
| 1 | 7,5A N63: czujnik poziomu oleju, zawór sterujący ciśnieniem oleju, zawór odcinający cały obwód nagrzewnicy |
| 7,5A S63: zawór regulacji ciśnienia oleju | |
| 7,5A B48, B58: czujnik poziomu oleju, zawór regulacji ciśnienia oleju, moduł sterujący ogrzewaniem | |
| 7.5A B47, B57: czujnik poziomu oleju, zawór regulacji ciśnienia oleju, zawór regulacji ilości paliwa | |
| 2 | 5A N63, B48, B58, S63: Pompa płynu chłodzącego turbosprężarki |
| 5A B57: Zawór elektromagnetyczny chłodzenia tłoka | |
| 3 | 10A N63: Element przełączający pompy płynu chłodzącego |
| 10A S63: Termostat z mapą charakterystyki | |
| 10A B48: Zawór odcinający butelkę płynu chłodzącego | |
| 10A B47, B57: Zawór przełączający wspornika silnika, czujnik tlenu za katalizatorem | |
| 4 | 15A N63 (M50i): zawór odpowietrzający 1 i 2 |
| 15A B48, B58: Nagrzewnica wentylacji silnika, zawór odcinający przewód powietrza przepłukującego (z wyjątkiem układu odzyskiwania) | |
| 15A B47, B57: czujnik tlenu przed katalizatorem | |
| 5 | 20A N63: krzywa termostatu, sonda lambda przed katalizatorem, sonda lambda za katalizatorem |
| 20A S63: Sonda lambda przed katalizatorem, sonda lambda za katalizatorem, sonda lambda za katalizatorem nr 2 | |
| 20A B48, B58: czujnik tlenu przed katalizatorem, czujnik tlenu za katalizatorem, zawór upustowy (z dodatkową objętością, RDE) | |
| 20A B57 TOP: Zawór obejściowy płyty obejściowej sprężarki, przetwornik ciśnienia przepustnicy sterującej turbiny | |
| 20A B57S: Zawór przełączający klapy siłownika sprężarki wysokiego ciśnienia, zawór przełączający klapy sterującej turbiny | |
| 20A B47: Zawór przełączający płytki obejściowej sprężarki, zawór odcinający płyn chłodzący dla turbosprężarki niskiego stopnia | |
| 6 | 15A N63, B48, B58: Pompa płynu chłodzącego w obwodzie płynu chłodzącego o niskiej temperaturze |
| 20A B57: Przetwornik ciśnienia zaworu obejściowego, zawór obejściowy sprężarki niskiego ciśnienia, zawór przełączający pompy płynu chłodzącego (z wyjątkiem B57S), zawór obejściowy chłodnicy EGR, czujnik tlenku azotu przed katalizatorem SCR, czujnik tlenku azotu za katalizatorem SCR | |
| 7 | 15A N63: czujnik tlenu nr 2 przed katalizatorem, czujnik tlenu nr 2 za katalizatorem |
| 15A S63: Sonda lambda przed katalizatorem nr 2, sonda lambda za katalizatorem nr 2, sonda lambda za katalizatorem nr 2 | |
| 15A B47, B57: Czujnik cząstek stałych, niskociśnieniowy amortyzator EGR | |
| 8 | 15A N63, B48, B58, S63: Cyfrowa elektronika silnika (DME) |
| 10A B47, B57: Digital Diesel Electronics (DDE), nagrzewnica odpowietrzająca silnika, zawór regulacji ciśnienia w szynie | |
| 9 | 20A B48, B58: Pompa płynu chłodzącego w obwodzie płynu chłodzącego o niskiej temperaturze |
| 10 | 30A N63, B48, B58, S63: Cyfrowa elektronika silnika (DME) |
| 30A B47, B57: Cyfrowa elektronika diesla (DDE) | |
| 11 | 20A N63, B48, B58, S63: Cyfrowa elektronika silnika (DME) |
| 12 | 30A N63, S63: Cyfrowa elektronika silnika (DME) nr 2 |
| 40A B47, B57: podgrzewacz filtra paliwa | |
| 13 | 20A N63, S63: Cyfrowa elektronika silnika (DME) nr 2 |
| 15A B47, B57: Cyfrowa elektronika diesla (DDE) | |
| 14 | 40A N63, B48, B58, S63: Cyfrowa elektronika silnika (DME) |
| 40A B47, B57: Cyfrowa elektronika diesla (DDE) | |
| 15 | 40A N63, S63: Cyfrowa elektronika silnika (DME) nr 2 |
| 40A B48, B58: pompa oleju przekładniowego | |
| 30A B47, B57: Cyfrowa elektronika diesla (DDE) | |
| 16 | – |
| 17 | 20A S63: Pompa płynu chłodzącego 3 w obwodzie płynu chłodzącego o niskiej temperaturze |
| 18 | 10A N63, S63: Siłownik elektromagnetyczny VANOS zaworów dolotowych/wydechowych, zawór odpowietrzający zbiornika paliwa |
| 10A B48, B58: Cyfrowa elektronika silnika (DME), elektromagnetyczny siłownik dolotowy/wydechowy VANOS, zawór odpowietrzający zbiornika paliwa | |
| 19 | 10A N63, S63: Elektrozawór dolotowy/wydechowy VANOS nr. 2, zawór odpowietrzający zbiornika paliwa nr. 2 |
| 20 | 15A N63, S63: Cyfrowa elektronika silnika (DME) nr 2 |
Silniki benzynowe
B48 – 2,0 l (xDrive30i)
B58 – 3,0 l (xDrive40i, sDrive40i i hybryda xDrive45e)
N63 – 4,4 l V8 (xDrive50i i M50i)
S63 – 4,4 l V8 (M&M Competition)
Silniki Diesla
B47 – 2,0 l (xDrive25d)
B57 – 3,0 l (xDrive30d, xDrive40d i M50d)
Masz coś do dodania lub znalazłeś błąd – napisz w komentarzach.
