Oferujemy zapoznanie się ze schematami skrzynek bezpieczników i przekaźników BMW e36 oraz ich lokalizacją. E36 to trzecia generacja BMW serii 3. Samochód ten produkowany był w latach 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, a jeszcze przed 2000 rokiem produkowano modele kompaktowe w wersji nadwozia typu hatchback E36.
W wersjach z silnikiem Diesla bezpieczniki znajdują się w dwóch skrzynkach, z których jedna jest zainstalowana w komorze silnika, podobnie jak w silnikach benzynowych, a druga pod tylnym siedzeniem. Najmocniejszy bezpiecznik 80A znajduje się w pobliżu akumulatora pod tylnym siedzeniem i zabezpiecza cały obwód zasilany akumulatorowo.
Skrzynka bezpieczników komory silnika

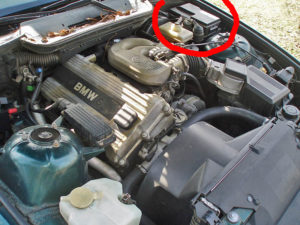

Znajduje się pod maską po prawej stronie bliżej kierowcy, pod czarną osłoną.

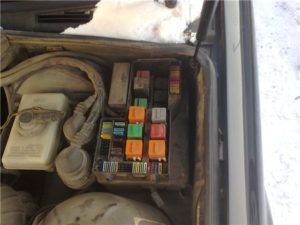

Zdjęcie
Schemat
Przeznaczenie
| 1 | Przekaźnik pompy paliwa |
| 2 | Przekaźnik, elektroniczna jednostka sterująca silnika |
| 3 | Przekaźnik czujnika tlenu |
| 4 | Przekaźnik klaksonu |
| 5 | Przekaźnik świateł przeciwmgłowych |
| 6 | Przekaźnik reflektorów |
| 7 | Przekaźnik świateł drogowych reflektorów |
| 8 | Przekaźnik alarmowy |
| 9 | Przekaźnik silnika dmuchawy nagrzewnicy |
| 10 | Przekaźnik podgrzewanej szyby tylnej |
| 11 | Przekaźnik bezpieczeństwa ABS |
| 12 | Przekaźnik pompy ABS |
| 13 | Przekaźnik silnika wentylatora chłodzącego 2 |
| 14 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| 15 | Przekaźnik silnika wentylatora chłodzącego 1 |
| F1 | (30A) Łukasz |
| F2 | (15A) Gniazdo przyczepy |
| F3 | (30A) Spryskiwacz/czyścik reflektorów |
| F4 | (15A) Podgrzewane siedzenie |
| F5 | (30A) Fotel elektryczny |
| F6 | (20A) Ogrzewana tylna szyba |
| F7 | (5A) Ogrzewanie wyłącznika zapłonu, zamek centralny, zabezpieczenie przed kradzieżą, napęd na dach składany |
| F8 | (15A) Róg |
| F9 | (20A) System audio |
| F10 | (30A) Elektroniczna jednostka sterująca ABS / TCS, aktywny układ zawieszenia |
| F11 | (7,5A) Reflektor – lewy |
| F12 | (7,5A) Reflektor – prawy |
| F13 | (5A) Elektryczne szyby – tył (modele 2-drzwiowe) |
| F14 | (30A) Elektryczne szyby |
| F15 | (7,5A) Światła przeciwmgielne – przód, zestaw wskaźników |
| F 16 | (5A) ECM, klimatyzacja |
| F17 | (7,5A) Tylne światła przeciwmgielne |
| F18 | (15A) Pompa paliwa |
| F19 | (15A / 30A) Elektryczne szyby tylne. (modele 4-drzwiowe / kabriolet) |
| F20 | (10A) System klimatyzacji/ogrzewania |
| F21 | (5A) Elektroniczna jednostka sterująca ABS / TCS, aktywny układ zawieszenia |
| F22 | (5A) Światła przeciwmgielne |
| F23 | (5A) Podgrzewacze siedzeń, zestaw wskaźników, zegar, komputer pokładowy, kierunkowskazy, ABS, lampa w komorze silnika, grzejnik, podgrzewana tylna szyba, światła przeciwmgielne, przekaźnik reflektorów |
| F24 | (15A) Podgrzewane dysze spryskiwaczy szyby przedniej, elektrycznie sterowane lusterka boczne, pomoc przy parkowaniu |
| F25 | (5A) Włącznik świateł (reflektory/światła przeciwmgielne) |
| F26 | (10A) Światła cofania, dźwignia zmiany biegów, czujnik tlenu, złącze diagnostyczne, podgrzewacz paliwa |
| F27 | (5A) Układ przeciwblokujący / kontrola trakcji, zestaw wskaźników, komputer pokładowy |
| F28 | (5A) ECM, ECM, ECM, tempomat ECM |
| F29 | (7,5A) Światło drogowe – lewy reflektor |
| F30 | (7,5A) Światło drogowe – reflektor prawy |
| F31 | (15A) Tablica przyrządów, zegar, komputer pokładowy, zabezpieczenie przed kradzieżą, moduł sterujący sygnałem centralnego zamka, układ klimatyzacji |
| F32 | (30A) Bezpiecznik zapalniczki samochodowej |
| F33 | (10A) Lampy/tylnie – lewa Lampa komory silnika, lampy wewnętrzne, złącze ładowania, zabezpieczenie przed kradzieżą, telefon, ogrzewanie zamka drzwi |
| F34 | (30A) Kierunkowskazy/światła awaryjne, czujnik wstrząsów (system antykradzieżowy), system antykradzieżowy |
| F35 | (25A) Centralny zamek, chowany napęd dachu |
| F36 | (30A) Moduł sterujący wycieraczek/spryskiwaczy szyby przedniej |
| F37 | (10A) Lampy przednie i tylne, prawe |
| F38 | (30A) ABS |
| F39 | (7,5A) Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| F40 | (30A) Fotel elektryczny |
| F41 | (30A) Silnik dmuchawy skraplacza klimatyzacji |
| F42 | (7,5 A) System zabezpieczenia przed przewróceniem SRS (kabriolet) |
| F43 | (5A) Lampy wewnętrzne, zabezpieczenie przed kradzieżą, centralny zamek, telefon, napęd na dach kabrioletu |
| F44 | (15A) Moduł sterujący wycieraczek/spryskiwaczy szyby przedniej, oświetlenie schowka podręcznego, system audio, system antykradzieżowy |
| F45 | (7,5 A) Komputer pokładowy, dodatkowa jednostka alarmowa |
| F46 | (7,5 A) Tablica przyrządów, światła stopu, tempomat |

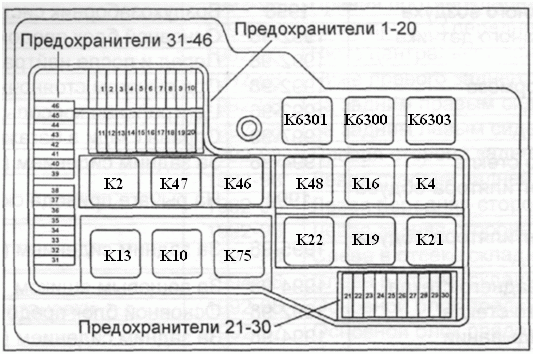

Sprawdź informacje zawarte w opisie na odwrocie okładki. W tej wersji za zapalniczkę odpowiada numer 32 przy 30A.
K2 – przekaźnik klaksonu;
K4 – przekaźnik dmuchawy ogrzewania;
K10 – przekaźnik bezpieczeństwa ABS;
K13 – przekaźnik ogrzewania tylnej szyby;
K16 – przerywacz przekaźnikowy kierunkowskazów i alarmu;
K19 – przekaźnik sprężarki klimatyzacji;
K21 – przekaźnik napędu elektrycznego wentylatora chłodnicy (klimatyzacja) I stopnia;
K22 – przekaźnik napędu elektrycznego wentylatora chłodnicy (klimatyzacja), II stopień;
K46 – przekaźnik świateł drogowych;
K47 – przekaźnik świateł przeciwmgielnych;
K48 – przekaźnik świateł mijania;
K75 – przekaźnik silnika pompy ABC;
K6300 – przekaźnik główny układu zapłonu/wtrysku Motronic;
K6301 – przekaźnik pompy paliwa;
K6303 – przekaźnik ogrzewania sondy lambda.

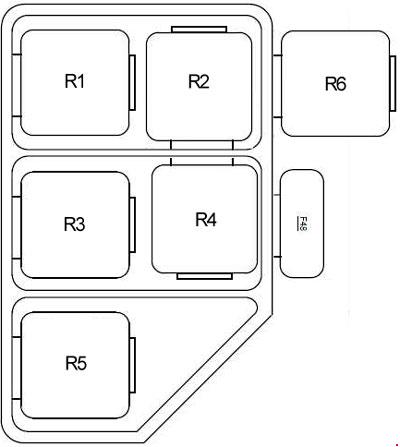

Skrzynka przekaźników przedziału pasażerskiego
Znajduje się pod deską rozdzielczą po lewej stronie.
Do samochodów wyprodukowanych przed 1996 rokiem.
| 1 | Przekaźnik okna elektrycznego/dachu szyberdachowego |
| 2 | Jednostka sterująca (w sytuacji awaryjnej) |
| 3 | Przekaźnik silnika dmuchawy nagrzewnicy |
| 4 | Spryskiwacz reflektorów/przekaźnik spryskiwacza |
| 5 | Sterownik wycieraczek szyby przedniej/reflektorów |
| 6 | Przekaźnik silnika podnośnika szyby – modele tylne 2-drzwiowe |
Do samochodów wyprodukowanych po 1996r.
| 1 | Przekaźnik okna elektrycznego/dachu szyberdachowego |
| 2 | Jednostka sterująca (spawana) |
| 3 | Przekaźnik silnika dmuchawy nagrzewnicy |
| 7 | Bezpiecznik 48 (40A), AC – 316i / 318i |
- Wentylator 48 – 40A (wysoka prędkość)
- 50 – 5A Zawór recyrkulacji gazów spalinowych, zawór filtra węglowego
