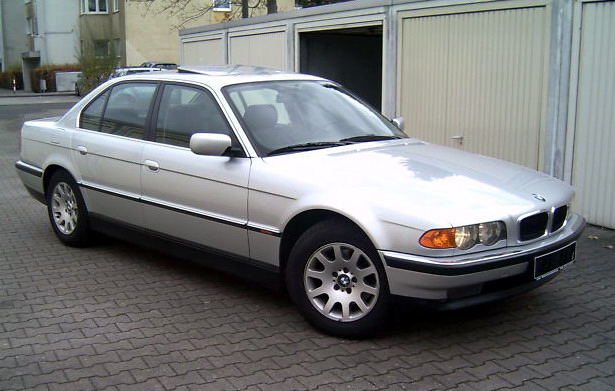

BMW E38 to samochód będący trzecią generacją serii 7 BMW. Model ten produkowany był w latach 1994, 1995, 1996, 1997, 1998, 1999, 2000 i 2001. W tym czasie samochód przeszedł jedną zmianę stylizacji. Rozważymy lokalizację i szczegółowy opis skrzynek bezpieczników i przekaźników Bmw e38 wraz ze schematami.
Komora silnika

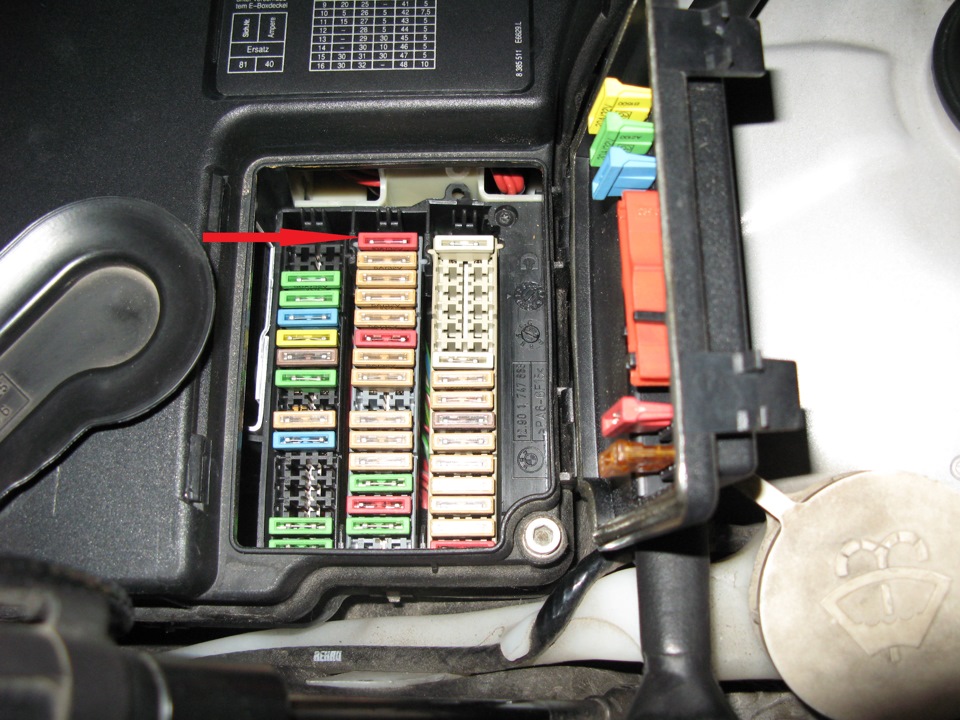

Skrzynka ta znajduje się z tyłu, po prawej stronie komory silnika.
W tym samym miejscu (na plastikowym pudełku) znajdziesz aktualne informacje na temat bezpieczników dla Twojego modelu. Podajemy informacje ogólne, które mogą się różnić w zależności od konfiguracji i roku produkcji.
Opis
| 1 | |
| 2 | |
| 3 | Wycieraczki 30A |
| 4 | 30A Środek do czyszczenia reflektorów + spryskiwacz szyb |
| 5 | Sygnał 15A |
| 6 | 20A Wnętrze + światła do jazdy + spryskiwacz szyby przedniej |
| 7 | Kondycjonowanie 7,5A |
| 8 | 30A Regulowane lusterko zewnętrzne + Centralny zamek + Elektryczne podnośniki szyb |
| 9 | 20A Wentylator pomocniczy |
| 10 | 25A Automatyczna kontrola stabilności |
| 11 | 15A Klimatyzacja + Wentylator pomocniczy + Ogrzewana tylna szyba + Ogrzewana przednia szyba + Ogrzewana nagrzewnica |
| 12 | 15A Regulacja kolumny kierownicy |
| 13 | – |
| 14 | – |
| 15 | 30A Fotel kierowcy + regulacja kolumny kierownicy |
| 16 | 30A Podgrzewany fotel pasażera + roleta przeciwsłoneczna |
| 17 | 10 A – |
| 18 | 5A – |
| 19 | 5A – |
| 20 | 5A Klimatyzacja + Dodatkowy wentylator] + Ogrzewana tylna szyba + Ogrzewana przednia szyba + Ogrzewana nagrzewnica |
| 21 | 5A Otwarcie bramy garażowej + nad głową [Jpn] |
| 22 | 10A Sterowanie silnikiem |
| 23 | 5A Osłona deski rozdzielczej + moduł świetlny |
| 24 | 5A Zarządzanie silnikiem |
| 25 | – |
| 26 | Sygnał 5A + deska rozdzielcza + moduł świetlny |
| 27 | Wielofunkcyjny wyświetlacz informacyjny 5A |
| 28 | 5A Sterowanie radiem + wycieraczki |
| 29 | 30A Centralny zamek + podnośnik szyby |
| 30 | 10A Ogrzewanie spryskiwaczy + podgrzewana szyba przednia [w/20] |
| 31 | 30A Regulowane lusterko zewnętrzne + Centralny zamek + Elektryczny podnośnik szyb |
| 32 | 30A Dodatkowy wentylator klimatyzatora |
| 33 | 25A ABS |
| 34 | 30A Wentylator pomocniczy |
| 35 | – |
| 36 | 10A Ogrzewanie kierownicy |
| 37 | – |
| 38 | 5A Wentylator pomocniczy |
| 39 | 15A Podgrzewane siedzenia |
| 40 | 5A – |
| 41 | 5A Osłona deski rozdzielczej + moduł świetlny |
| 42 | Gniazdo ładowarki 7,5A (zapalniczka) |
| 43 | 5A Poduszka powietrzna |
| 44 | 5A Unieruchomienie |
| 45 | 5A Poduszka powietrzna |
| 46 | Wbudowany monitor 5A + radio + telefon |
| 47 | 5A Wielofunkcyjna kierownica + wielofunkcyjny wyświetlacz informacyjny |
| 48 | 10A Regulacja tylnego siedzenia + przesuwana kurtyna |
Bezpiecznik nr 42 odpowiada za zapalniczkę.
Przedział pasażerski

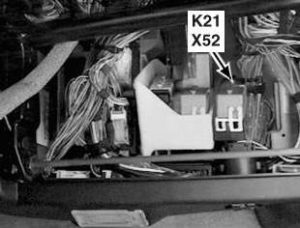

Skrzynka bezpieczników znajduje się za schowkiem podręcznym. Tu masz przekaźniki do wentylatora, sprężarki i innych elementów.
Bagażnik

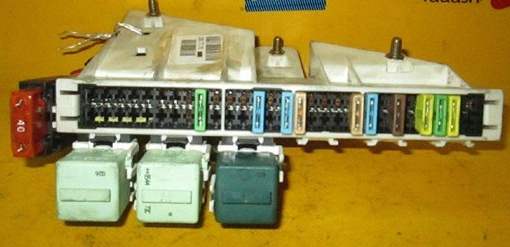

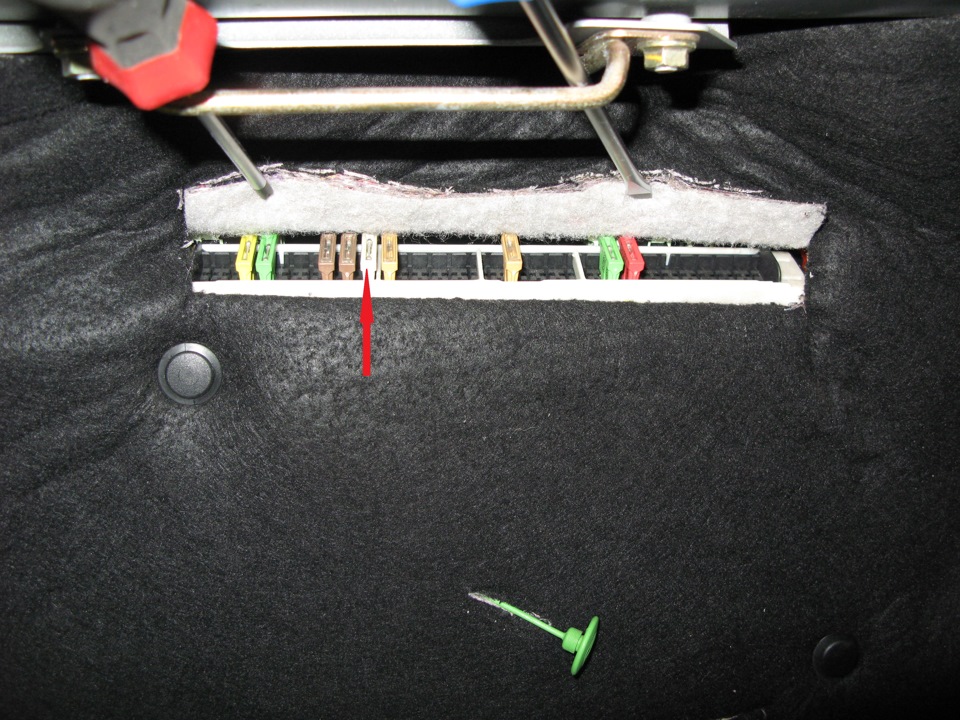

Skrzynka bezpieczników znajduje się po prawej stronie bagażnika nad akumulatorem pod obudową.
Przeznaczenie
| Niezależny przekaźnik nagrzewnicy | |
| Przekaźnik głównych obwodów zapłonowych | |
| Przekaźnik pompy paliwa | |
| Przekaźnik podgrzewanej szyby tylnej | |
| 49 | (15A) Niezależny system wentylacji |
| 50 | (15A) Niezależna grzałka |
| 51 | (20A) Łukasz |
| 52 | (30A) Bezpiecznik zapalniczki BMW e38 |
| 53 | (20A) Elektryczne siedzenie tylne |
| 54 | – |
| 55 | (7,5A) Wycieraczki, wspomaganie kierownicy |
| 56 | (15A) System antykradzieżowy |
| 57 | (15A) Pompa paliwa |
| 58 | (5A) Zabezpieczenie przed kradzieżą, zamek centralny |
| 59 | (30A) Ogrzewana tylna szyba |
| 60 | – |
| 61 | (20A) Silnik dmuchawy klimatyzacji – tył |
| 62 | (5A) Wewnętrzne lusterko wsteczne |
| 63 | (15A) Ogrzewane tylne siedzenie |
| 64 | (5A) System parkowania |
| 65 | (15A) Układ kontroli zawieszenia |
| 66 | (5A) Zapalniczka samochodowa |
| 67 | – |
| 68 | (5A) Silnik dmuchawy klimatyzacji – tył |
| 69 | (30A) System nawigacji, system audio |
| 70 | (10A) Telefon |
| 71 | – |
| 72 | – |
| 73 | – |
| 74 | – |
| 75 | – |
| 76 | – |
| 77 | – |
Za zapalniczkę odpowiada bezpiecznik nr 52 przy 30A.
