Druga generacja BMW serii 7 weszła na rynek samochodowy w 1986 roku i otrzymała oznaczenie nadwozia E32. Lata emisji: 1987, 1988, 1989, 1990, 1991, 1992, 1993 i 1994. Przyjrzymy się głównym skrzynce przekaźników i bezpieczników BMW E32 . Ten schemat jest podobny do korpusu 34 (są też dodatkowe pola). Ale nadal mają swoje różnice.
Podane informacje mają charakter wyłącznie informacyjny i mogą różnić się od podanych w zależności od roku produkcji i wyposażenia pojazdu.
Contents
Komora silnika

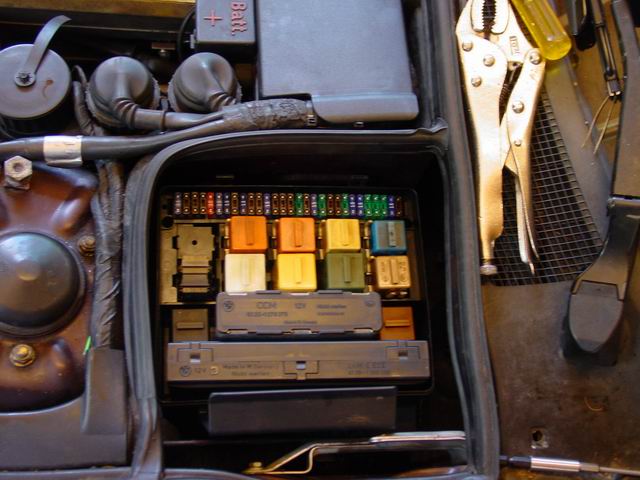

Główna skrzynka bezpieczników
Znajduje się po lewej stronie. Aby uzyskać dostęp, zdejmij pokrywę ochronną. Na odwrotnej stronie powinien znajdować się schemat z aktualnym opisem elementów.

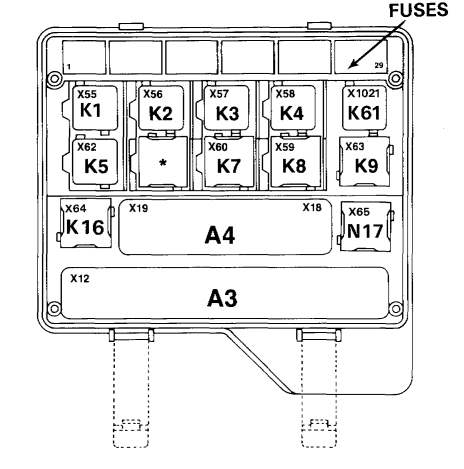

Schemat (jeden z typów)
Przeznaczenie
1. 15 A Włącznik świateł hamowania.
Uzwojenie cewki przekaźnika wycieraczek szyby przedniej.
Kombinacja urządzeń.
Komputer pokładowy.
2. 7,5 A Cewka przekaźnika włączania świateł mijania.
Cewka przekaźnika do włączania świateł drogowych.
Lampka kontrolna włączania świateł drogowych.
3. 10 A Cewka przekaźnika włączającego światła przeciwmgielne.
Tylne lampy przeciwmgielne.
Przekaźnik ostrzegawczy świateł drogowych.
Przełącznik kierunkowskazów.
4.7.5 A Lewa lampa tylna.
5. 10 A Prawa lampa tylna.
Lampka ostrzegawcza alarmu.
Lampki oświetlenia tablicy rejestracyjnej.
Przełącznik oświetlenia przyrządów.
Lampki kontrolne.
Lampy do oświetlenia instrumentów.
6. 15 A Przekaźnik-przerywacz kierunkowskazów.
Urządzenie zabezpieczające przed kradzieżą, czujnik wstrząsów i alarm.
7,15 A Lampy przeciwmgielne.
Lampka kontrolna włączająca światła przeciwmgielne.
8. 7,5 A Tylne światła przeciwmgłowe.
9. 15 A Sygnały dźwiękowe.
Pompa obiegowa nagrzewnicy.
10.7.5 A Reflektor świateł mijania lewych.
11.7.5 A Reflektor świateł mijania prawych.
12. 15 А Włącznik świateł cofania.
Przełącznik do regulacji położenia lusterek bocznych.
Elementy grzewcze dysz spryskiwaczy.
Spryskiwacz przedniej szyby.
13. 7,5 A Lewe światło drogowe.
14. 7,5 A Prawe światło drogowe.
15.7.5 A Zarezerwowane.
16. 30 A Przełącznik ogrzewania siedzenia.
Przełącznik regulacji poduszki siedzenia lędźwiowego.
17. 7,5 A Sterownik cyfrowego systemu zarządzania silnikiem Motronic.
Przełącznik dźwigni zmiany biegów automatycznej skrzyni biegów.
Włącznik świateł hamowania.
Kombinacja urządzeń.
Cewka przekaźnika chowania zagłówków tylnych.
Urządzenie przeciw kradzieży.
Komputer pokładowy.
Pilot do centralnego zamka drzwi.
18. 15 A Przełącznik sterowania roletami przeciwsłonecznymi.
Tylne klosze lamp do oświetlenia wnętrza.
Odbiornik radiowy („+” po włączeniu zapłonu).
Telefon („+” po włączeniu zapłonu).
19.30 A Przełącznik wentylatora nagrzewnicy.
20. 10 A Zestaw wskaźników.
Zegar.
Komputer pokładowy.
21.10 A Lampka oświetlenia przedziału bagażowego.
Przednie i tylne światła dodatkowe.
22.30 A Spryskiwacz reflektorów.
23.15 A Elektryczna pompa paliwa.
24. 10 A Główna elektroniczna jednostka sterująca urządzeniami elektrycznymi.
25.30 Wentylator elektryczny.
26.30 Zapalniczka .
27.7.5 A Jednostka sterująca nagrzewnicą.
Zawory elektromagnetyczne nagrzewnicy.
28,15 A Cewka przekaźnika ogrzewania tylnej szyby.
Wentylator skrzynki elektronicznych jednostek sterujących w komorze silnika.
Elektroniczna jednostka sterująca wspomagania kierownicy.
29.7.5 A Cewka przekaźnika do włączania wentylatora elektrycznego.
Przekaźnik uzwojenia do załączenia pompy obiegowej nagrzewnicy.
Za zapalniczkę odpowiada bezpiecznik nr 26, 30A.
Opis przekaźnika
- K1 – przekaźnik załączenia dodatkowego wentylatora chłodzącego
- K2 – przekaźnik klaksonu
- K3 – przekaźnik świateł drogowych reflektorów
- K4 – przekaźnik świateł mijania reflektorów
- K5 – przekaźnik ogrzewania lusterek
- K6 – przekaźnik dodatkowego wentylatora chłodzącego
- K7 – przekaźnik ogrzewania tylnej szyby
- K8 – przekaźnik świateł przeciwmgłowych
- K9 – Przekaźnik tylnych świateł przeciwmgielnych
- K10 – Przekaźnik włączający oświetlenie deski rozdzielczej, wycieraczkę i spryskiwacz
- K16 – przekaźnik alarmowy
- N17 – przekaźnik wyłącznika urządzenia sterującego.
- K51 – przekaźnik sygnału telefonicznego.

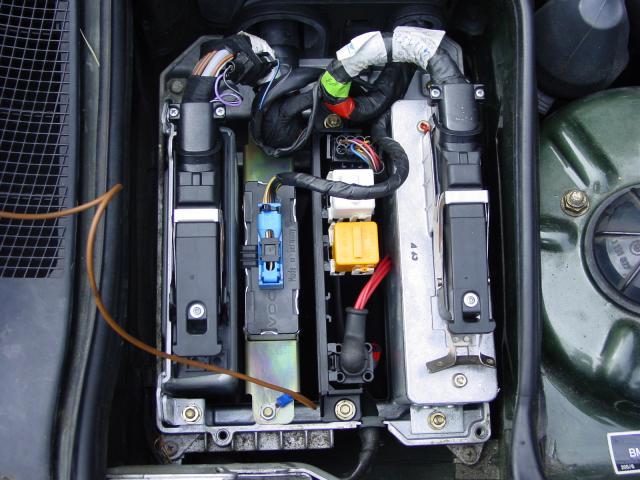

Dodatkowe pudełko
Znajduje się po prawej stronie.
Znajdują się tutaj następujące elementy:
- komputer Motronic lub DME;
- Jednostka tempomatu;
- Przekaźnik pompy paliwa (pomarańczowy) i DME (biały);
- Komputer ABS.
Przedział pasażerski

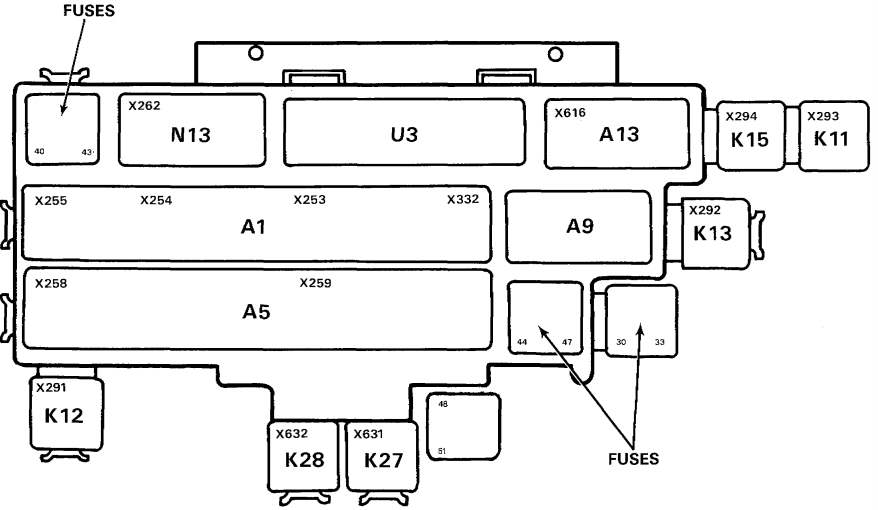

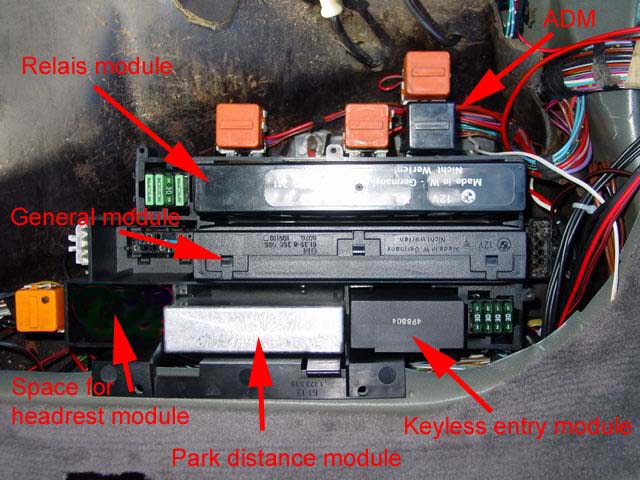

Skrzynka bezpieczników znajduje się pod tylnym siedzeniem i wygląda mniej więcej tak.
Schemat
Strzałki wskazują możliwe lokalizacje bezpieczników.
Opis
30. 7.5 Główna elektroniczna jednostka sterująca urządzeniami elektrycznymi.
Blok przekaźników.
Przełącznik zamka drzwi przednich lewych (blokada).
Elementy grzejne do zamków drzwi.
31 7.5 Przełącznik zamka drzwi przednich prawych (blokada).
Pilot zdalnego sterowania do blokowania zamków drzwi.
Przełącznik maski zabezpieczający przed kradzieżą.
Przełącznik fotela zabezpieczający przed kradzieżą.
Przełącznik akumulatora urządzenia zabezpieczającego przed kradzieżą.
32 7.5 Sterownik żaluzji przeciwsłonecznych.
33 7,5 Zarezerwowane.
34 30 Zarezerwowane.
35 30 Zarezerwowane.
36 30 Zarezerwowane.
37 Zarezerwowane.
38 Rezerwa.
39 Zarezerwowane.
40 10 Silnik elektryczny do regulacji tylnych zagłówków.
41 30 Odbiornik radiowy (stały znak „+”).
42 30 Silnik elektryczny do regulacji położenia lewego przedniego siedzenia.
43 30 Silnik elektryczny do regulacji położenia prawego przedniego siedzenia.
44 30 Wycieraczka.
45 Rezerwa.
46 30 Ogrzewany element szyby tylnej.
47 30 Główna elektroniczna jednostka sterująca urządzeniami elektrycznymi.
48 Rezerwa.
49 Zarezerwowane.
50 30 Urządzenie sprzęgające do przyczepy.
51 25 Zarezerwowane.
52 10 Zarezerwowane.
53 10 Telefon („+” na stałe).
54 15 Zarezerwowane.
Elementy przekaźników mogą się także różnić w zależności od wyposażenia pojazdu:
- A1 – moduł główny;
- A5 – przekaźnik modułu głównego;
- K11 – przekaźnik wycieraczek;
- K13 – przekaźnik świateł przeciwmgłowych;
- K15 – przekaźnik zabezpieczający sieć elektryczną;
- K27 – przekaźnik ogrzewania lewego siedzenia;
- K28 – przekaźnik ogrzewania prawego siedzenia;
- N13 – moduł sterujący wyszukiwaniem na podczerwień.
Dodatkowe informacje
Jeśli po wymianie bezpiecznika problem będzie się powtarzał, przyczyną może być obwód elektryczny lub sam element. W tym filmie możesz obejrzeć naprawę (wymianę) pompy paliwa w tym modelu BMW.
Chcesz pomóc w uzupełnieniu materiału? Napisz w komentarzach..
