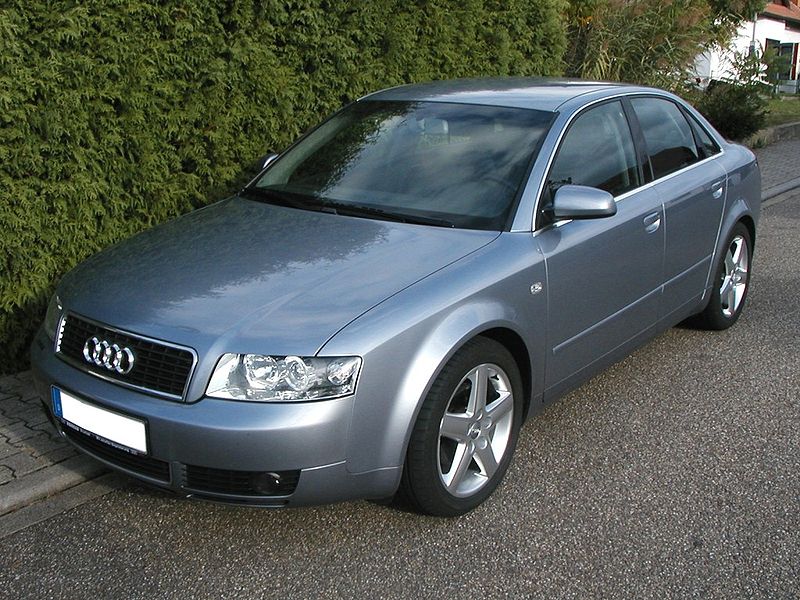

Druga generacja Audi A4 B6 zadebiutowała w 2000 roku , a produkcję seryjną modelu rozpoczęto w 2001 roku. Model ten ma tę samą platformę, co Volkswagen B5. Łącznie na świecie wyprodukowano ponad milion egzemplarzy Audi A4 B6. Materiał ten będzie odpowiadał posiadaczom Audi A4 B6 wyprodukowanego w 2001 roku , 2002, 2003, 2004, 2005 z nadwoziami sedan i avant, ponieważ pokażemy lokalizację skrzynek bezpieczników i przekaźników wraz ze schematami i lokalizacją.
Contents

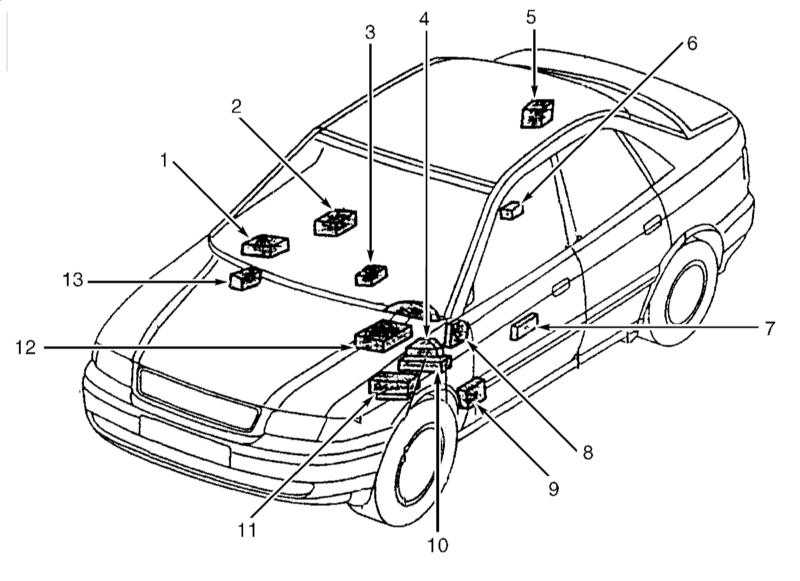

Lokalizacje
Schemat
Opis
- Jednostka sterująca termostatem
- TCM
- Jednostka sterująca poduszką powietrzną
- 13-kierunkowa skrzynka przekaźników
- Antywator / oświetlenie wewnętrzne / pojedynczy zamek jednostka sterująca
- Jednostka sterująca czujnikiem ultradźwiękowym
- Panel bezpieczników
- Lewa skrzynka przyłączeniowa
- Centralne mikroprzekaźniki
- 8-kierunkowa skrzynka przekaźników
- ECM
- Prawa skrzynka przyłączeniowa

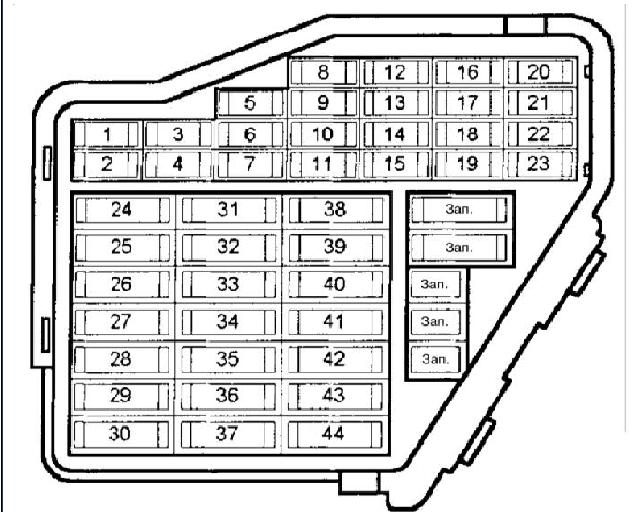

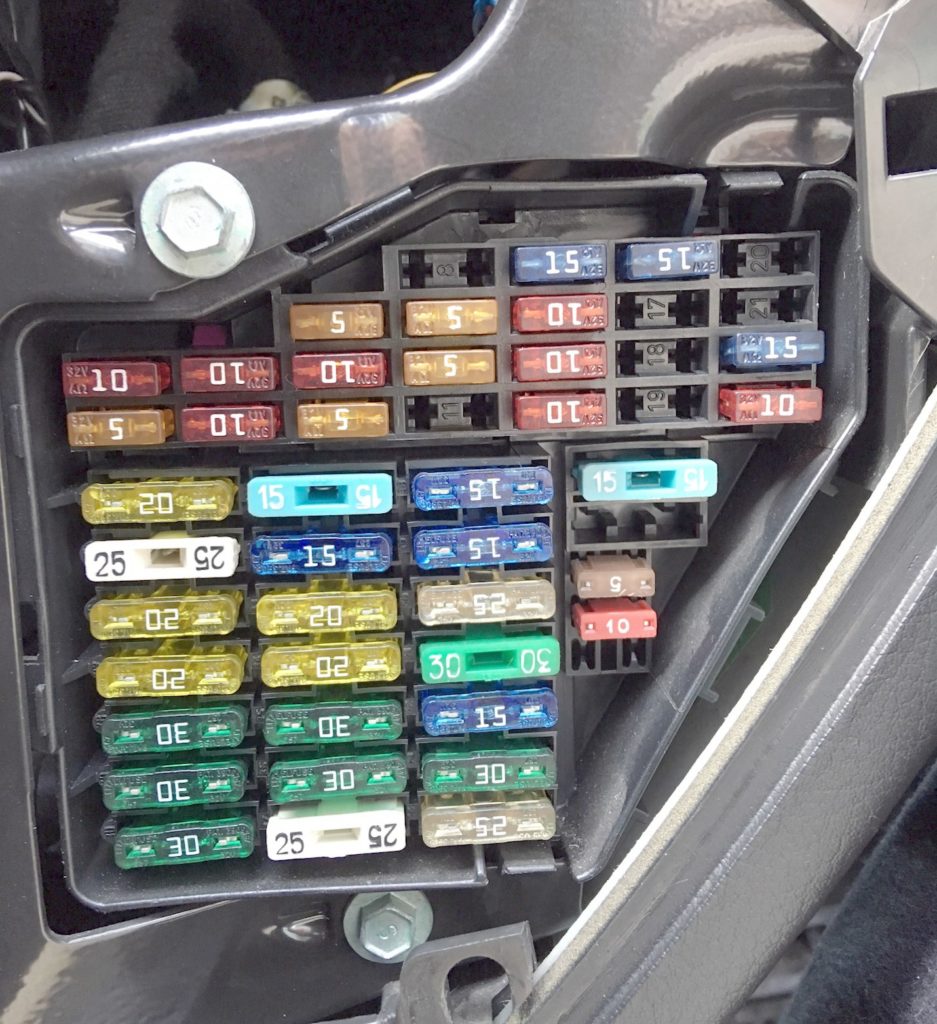

Skrzynka bezpieczników w kabinie pasażerskiej (nr 8)
Zdjęcie
Schemat
Opis
| 1 | Klimatyzator 10A |
| 2 | 5A Oświetlenie przestrzeni na nogi |
| 3 | 5A Podgrzewane dysze spryskiwaczy |
| 4 | 5A Wentylator chłodzący |
| 5 | 10A Telefon, czujnik poziomu oleju impelentowego, przełączniki wielofunkcyjne, podgrzewane tylne siedzenia, roleta tylnej szyby, automatyczna skrzynia biegów (dźwignia zmiany biegów |
| 6 | 5A Klimatyzator (czujnik jakości powietrza), czujnik ciśnienia |
| 7 | Elektroniczny układ przeciwpoślizgowy 10A (ESP), włącznik świateł hamowania, czujnik pedału sprzęgła, czujnik kąta skrętu |
| 8 | 5A Telefon |
| 9 | 15A Wspomaganie hamulców (pompa próżniowa) |
| 10 | 10A Automatyczna regulacja zasięgu reflektorów |
| 11 | Nieobecny |
| 12 | Gniazdo diagnostyczne 10A |
| 13 | 10A Moduł kolumny kierownicy |
| 14 | 10A Lampki sygnalizacyjne hamulca |
| 15 | 10A Tablica przyrządów, system nawigacji |
| 16 | 5A Urządzenie do otwierania drzwi garażowych |
| 17 | 10A Asystent parkowania, kontrola wysokości jazdy, monitorowanie ciśnienia w oponach |
| 18 | Nieobecny |
| 19 | 15A Światła przeciwmgielne, tylne światła przeciwmgielne |
| 20 | 15A Światło mijania prawe, regulator poziomu reflektorów |
| 21 | 15A Światło mijania lewe, regulator poziomu reflektorów |
| 22 | 15A Drzwi kierowcy |
| 23 | 15A Przednie drzwi pasażera |
| 24 | 20A Komfortowe wyposażenie elektryczne z pojedynczym sterowaniem |
| 25 | Wentylator nagrzewnicy 30A |
| 26 | 30A Ogrzewana tylna szyba |
| 27 | Gniazdo przyczepy 30A (jednostka sterująca) |
| 28 | 20A Pompa paliwa, pompa pomocnicza silnika wysokoprężnego |
| 29 | 20A Sterowanie silnikiem |
| 30 | 20A Panel dachowy uchylno-przesuwny |
| 31 | 15A Światła cofania, automatyczna skrzynia biegów, gniazdo diagnostyczne, automatycznie przyciemniające się lusterko wewnętrzne |
| 32 | 20A Sterowanie silnikiem |
| 33 | Zapalniczka 15A |
| 34 | 15A Zarządzanie silnikiem |
| 35 | Gniazdo 30A w bagażniku |
| 36 | Wycieraczka 30A |
| 37 | 25A Pompka spryskiwaczy szyby przedniej i reflektorów |
| 38 | 15A Elektryczne wyposażenie komfortowe z pojedynczym sterowaniem, otwieranie bagażnika |
| 39 | 20A System radiowy |
| 40 | Brzęczyk 25A |
| 41 | Nieobecny |
| 42 | Elektroniczny system antypoślizgowy (ESP) |
| 43 | 15A Zarządzanie silnikiem |
| 44 | 30A Podgrzewane siedzenia |
W związku z możliwymi zmianami na schematach, związanymi z cechami konstrukcyjnymi i wyposażeniem modelu, sprawdź informacje z opisem znajdującym się na odwrocie okładki. Na tym schemacie bezpiecznik nr 33 odpowiada za zapalniczkę.
Centralny mikroprzekaźnik
Schemat
Przeznaczenie
- Przekaźnik klaksonu
- Przekaźnik redukcji obciążenia
- Przekaźnik pompy paliwa
- Wycieraczka przerywana
- Przekaźnik spryskiwacza

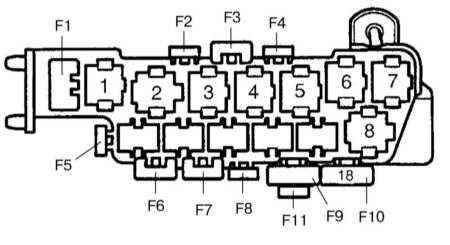

8 skrzynka przekaźników
Schemat
Oznaczenie
2 –
Chłodziwo przekaźnik kontroli prędkości wentylatora 3 – Przekaźnik kontroli prędkości wentylatora chłodziwa (1. prędkość) / sterowanie pompą płynu chłodzącego
4 – Jednostka sterująca podnośnikiem szyb / szyberdachu / przekaźnik ABS (z ESP)
5 – Jednostka sterująca sygnałem ostrzegającym o otwartych drzwiach
7 – Radio / zmieniarka CD / przekaźnik pompy ABS
F2 – Elektryka fotela pasażera
F3 – Elektryka fotela kierowcy < a i=9>F5 – Złącze zasilania pomocniczego F6 – Zasilanie z przodu ochrona szyby F7 – Zasilanie z tyłu okno F10 – ABSF8, F9, F11 – przekaźnik i jednostka sterująca wentylatora chłodnicy zabezpieczenie

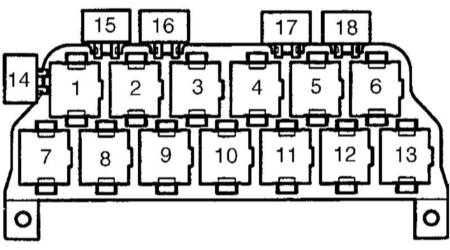

Skrzynka przekaźnikowa na 13 miejsc
Schemat
Opis
3 – Przekaźnik sprzęgła К / В
4,5 – Jednostka sterująca światłami tylnymi
6 – Przekaźnik podświetlenia dźwigni zmiany biegów
7 – Zaparowane reflektory
przekaźnik 8 – przekaźnik DRL ON
9 – Światła do jazdy
przekaźnik 13 – postojowy/neutralny przekaźnik położenia
Dodatkowe informacje
Instrukcja wideo dotycząca sprawdzania bezpiecznika
Na naszym kanale YouTube zamieściliśmy także film. Oglądaj i subskrybuj.
