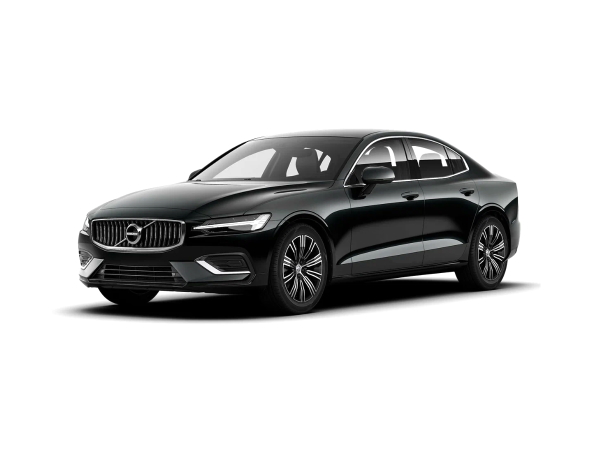

Volvo S60 3 generacji produkowane było w latach 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024. W tym czasie model przeszedł zmianę stylizacji. W tej publikacji znajdziesz opis bezpieczników i przekaźników do Volvo S60 ze schematami skrzynek bezpieczników, ich lokalizacją i zdjęciami. Wybierz bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanych i zależy od roku produkcji, poziomu wyposażenia elektrycznego oraz regionu, do którego dostarczono samochód.
Przedział pasażerski
W kabinie skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie pasażera.
Aby uzyskać dostęp, należy zdjąć wewnętrzne wykończenie i osłonę zabezpieczającą urządzenia.
Schemat
Opis
| 1 | Nieużywany |
| 2 | 30A Gniazdo elektryczne w konsoli między tylnymi siedzeniami |
| 3 | Nieużywany |
| 4 | 5A Czujnik ruchu |
| 5 | 5A Odtwarzacz multimedialny |
| 6 | Deska rozdzielcza 5A |
| 7 | 5A Przyciski konsoli środkowej |
| 8 | 5A Czujnik słońca |
| 9 | Nieużywany |
| 10 | Nieużywany |
| 11 | 5A Moduł kierownicy |
| 12 | 5A Moduł do sterowania uchwytem startowym i hamulcem postojowym |
| 13 | 15A Moduł ogrzewania kierownicy |
| 14 | Nieużywany |
| 15 | Nieużywany |
| 16 | Nieużywany |
| 17 | Nieużywany |
| 18 | 10A Moduł klimatyzacji |
| 19 | Nieużywany |
| 20 | Złącze danych OBD-II 10A |
| 21 | 5A Wyświetlacz centralny |
| 22 | 40A Moduł wentylatora klimatycznego (przód) |
| 23 | HUB USB 5A |
| 24 | 7,5A Oświetlenie przyrządów; Oświetlenie wewnętrzne; Funkcja automatycznego przyciemniania lusterka wstecznego; Czujniki deszczu i światła; Klawiatura konsoli na tunelu tylnym, tylne siedzenie; Elektryczne fotele przednie; Panele sterowania tylnymi drzwiami; Moduł wentylatora systemu grzewczego lewy / prawy |
| 25 | 5A Moduł sterujący funkcjami wspomagającymi kierowcę |
| 26 | 20A Dach panoramiczny |
| 27 | 5A Wyświetlacz głowy |
| 28 | 5A Oświetlenie wewnętrzne |
| 29 | Nieużywany |
| 30 | 5A Wyświetlacz konsoli w podsufitce (przypomnienie o zapięciu pasów bezpieczeństwa / kontrolka bocznej poduszki powietrznej pasażera) |
| 31 | Nieużywany |
| 32 | Nieużywany |
| 33 | 20A Moduł drzwi w prawych tylnych drzwiach |
| 34 | Bezpieczniki 10A w bagażniku/przestrzeni ładunkowej |
| 35 | 5A Moduł sterujący pojazdu podłączonego do Internetu; Moduł sterujący dla Volvo On Call |
| 36 | Moduł drzwi w lewych tylnych drzwiach |
| 37 | 40A Moduł sterujący systemem informacyjno-rozrywkowym (wzmacniacz) |
| 38 | Nieużywany |
| 39 | Moduł anteny wielopasmowej 5A |
| 40 | 5A Funkcja masażu przedniego siedzenia |
| 41 | Nieużywany |
| 42 | Nieużywany |
| 43 | 15A Moduł sterujący pompy paliwa |
| 44 | Nieużywany |
| 45 | Nieużywany |
| 46 | 15A Podgrzewane siedzenia kierowcy |
| 47 | 15A Ogrzewanie, pasażer z przodu |
| 48 | 7,5 A Pompa płynu chłodzącego |
| 49 | Nieużywany |
| 50 | 20A Moduł drzwi w lewych przednich drzwiach |
| 51 | 20A Aktywny moduł sterujący podwozia |
| 52 | Nieużywany |
| 53 | 10A Moduł sterujący Sensus |
| 54 | Nieużywany |
| 55 | Nieużywany |
| 56 | 20A Moduł drzwi w prawych przednich drzwiach |
| 57 | Nieużywany |
| 58 | Telewizor 5A (tylko niektóre rynki) |
| 59 | 15A Bezpiecznik główny dla bezpieczników 52, 53, 57 i 58 |
Komora silnika
Pod maską skrzynka bezpieczników i przekaźników znajduje się obok reflektora po lewej stronie.
Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Sprawdź przyporządkowanie za pomocą diagramów znajdujących się z tyłu okładki pudełka.
Schemat
Przeznaczenie
| 1 | Nieużywany |
| 2 | Nieużywany |
| 3 | Nieużywany |
| 4 | 15A Cewki zapłonowe (benzyna); świece zapłonowe (benzyna) |
| 5 | 15A Elektrozawór pompy olejowej; Sprzęgło magnetyczne klimatyzacji; podgrzewana sonda lambda, środkowa (benzyna); podgrzewana sonda lambda, tylna (diesel) |
| 6 | 7,5A regulatory podciśnienia; zawór; zawór impulsów mocy (diesel) |
| 7 | 20A Moduł sterujący silnika; Jednostka napędowa; zawór dławiący; Zawór EGR (diesel); czujnik położenia turbosprężarki (diesel); zawór turbosprężarki (benzyna) |
| 8 | 5A Moduł sterujący silnika |
| 9 | Nieużywany |
| 10 | Elektrozawory 10A (benzyna); zawór; Termostat układu chłodzenia silnika (benzyna); Pompa chłodząca EGR (diesel); Moduł kontroli żaru (diesel) |
| 11 | 5A Moduł sterujący przepustnicy spoilera; Moduł sterujący przepustnicą chłodnicy; Uzwojenia przekaźnika do przełączania zasilania (diesel) |
| 12 | Nieużywany |
| 13 | 20A Moduł sterujący silnika |
| 14 | 40A Rozruch silnika |
| 15 | startujący silnik |
| 16 | 30A Podgrzewacz filtra paliwa (diesel) |
| 17 | Nieużywany |
| 18 | Nieużywany |
| 19 | Nieużywany |
| 20 | Nieużywany |
| 21 | Nieużywany |
| 22 | Nieużywany |
| 23 | Nieużywany |
| 24 | Gniazdo 15 A 12 V w konsoli między fotelami, z przodu |
| 25 | Gniazdo 15 A 12 V w konsoli tunelu pomiędzy tylnymi siedzeniami |
| 26 | Gniazdo 15 A 12 V w bagażniku/bagażniku |
| 27 | Nieużywany |
| 28 | 15A Reflektor lewy, niektóre modele z diodą LED |
| 29 | 15A Reflektor prawy, niektóre modele z diodą LED |
| 30 | Nieużywany |
| 31 | Nieużywany |
| 32 | Nieużywany |
| 33 | Spryskiwacze reflektorów 25A |
| 34 | 25A Spryskiwacz przedniej szyby |
| 35 | 15A Moduł sterujący skrzynią biegów |
| 36 | Róg 20A |
| 37 | 5A Syrena alarmowa |
| 38 | 40A Moduł sterujący hamulcami (zawory, hamulec postojowy) |
| 39 | Wycieraczka 30A |
| 40 | Nieużywany |
| 41 | Nieużywany |
| 42 | 20A Ogrzewanie postojowe |
| 43 | Nieużywany |
| 44 | Nieużywany |
| 45 | Nieużywany |
| 46 | 5A Dostarczane przy włączonym zapłonie: moduł sterujący silnika, elementy skrzyni biegów, elektryczne wspomaganie kierownicy, centralny moduł elektryczny, moduł sterujący hamulców |
| 47 | Nieużywany |
| 48 | 7,5A Prawy reflektor |
| 48 | 15A Reflektor prawy, niektóre modele z diodą LED |
| 49 | Nieużywany |
| 50 | Nieużywany |
| 51 | 5A Moduł kontroli podłączenia akumulatora |
| 52 | Poduszki powietrzne 5A |
| 53 | 7,5A Lewy reflektor |
| 53 | 15A Reflektor lewy, niektóre modele z diodą LED |
| 54 | 5A Czujnik pedału przyspieszenia |
Bezpiecznik nr 24 przy 15A odpowiada za działanie przedniej zapalniczki.
Bagażnik
W przestrzeni ładunkowej po prawej stronie zainstalowana jest kolejna skrzynka z bezpiecznikami i przekaźnikami.
Schemat jest odwrócony w porównaniu z obrazem.
Schemat
Oznaczenie
| 1 | Nieużywany |
| 2 | Nieużywany |
| 3 | Sprężarka zawieszenia pneumatycznego 40A |
| 4 | 15A Blokada silnika oparcia tylnego siedzenia, prawa strona |
| 5 | Nieużywany |
| 6 | 15A Blokada silnika oparcia tylnego siedzenia, lewa strona |
| 7 | Elektryczne siedzenie pasażera 20 A, moduł prawych drzwi, tył |
| 8 | Nieużywany |
| 9 | 25A Pojemność bagażnika |
| 10 | Elektryczne siedzenie pasażera 20 A, moduł przednich prawych drzwi |
| 11 | 40A Moduł sterujący haka holowniczego |
| 12 | 40A Moduł napinacza paska (prawa strona) |
| 13 | 5A Wewnętrzne cewki przekaźnika |
| 14 | Nieużywany |
| 15 | 5A Moduł detekcji ruchu stopy do otwierania wyzwalacza linii energetycznej |
| 16 | Koncentrator USB/port AUX |
| 17 | Nieużywany |
| 18 | 25A Moduł sterujący haka holowniczego |
| 18 | 40A Moduł pomocniczy |
| 19 | Fotel kierowcy elektrycznie sterowany 20A |
| 20 | 40A Moduł napinacza paska (lewa strona) |
| 21 | Kamera wspomagająca parkowanie 5A |
| 22 | Nieużywany |
| 23 | Nieużywany |
| 24 | Nieużywany |
| 25 | Nieużywany |
| 26 | 5A Moduł sterujący poduszką powietrzną i napinaczem |
| 27 | Nieużywany |
| 28 | 15A Ogrzewane tylne siedzenie (lewa strona) |
| 29 | Nieużywany |
| 30 | 5A Informacja o martwym polu (BUS); Zewnętrzny moduł kontroli sprzężenia zwrotnego |
| 31 | Nieużywany |
| 32 | 5A Moduły napinaczy |
| 33 | 5A Siłownik układu spalin (benzyna, niektóre opcje silnika) |
| 34 | Nieużywany |
| 35 | 15A Moduł napędu na wszystkie koła (AWD). |
| 36 | 15A Ogrzewane tylne siedzenie (prawa strona) |
| 37 | Nieużywany |
