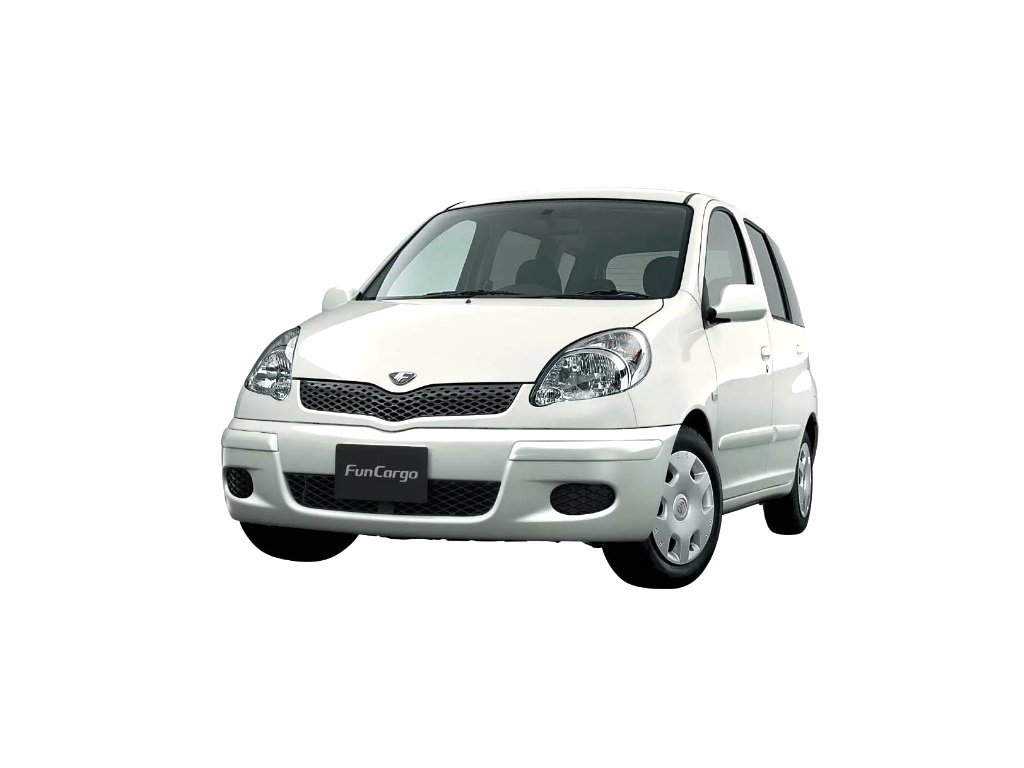

Van pasażerski Toyota Funcargo I generacji produkowany w latach 1999, 2000, 2001, 2002, 2003, 2004, 2006, 2007. W krajach europejskich sprzedawany był pod nazwą Toyota Yaris Verso lub Verso-S . W tym artykule można znaleźć informacje opisujące lokalizację elektronicznych jednostek sterujących, przeznaczenie bezpieczników i przekaźników Toyoty Funkargo wraz ze schematami skrzynek i zdjęciami ich lokalizacji. Podświetl bezpiecznik zapalniczki.
Rozmieszczenie skrzynek i ich konstrukcja mogą różnić się od pokazanych na ilustracji i zależą od regionu dostawy oraz roku produkcji Twojego samochodu.
Contents
Przedział pasażerski
Lokalizacja
Ogólna lokalizacja skrzynek w kabinie
Opis
- Przekaźnik przednich świateł przeciwmgielnych
- Przekaźnik podgrzewanej szyby tylnej
- Przekaźnik światła bocznego
- Skrzynka bezpiecznikowa
- Odbiornik zamka drzwi
- Aktywny przekaźnik światła
- Przekaźnik świateł do jazdy dziennej
- Przekaźnik zamka drzwi
- Wzmacniacz klimatyzacji
- Wzmacniacz nagrzewnicy pomocniczej PTC
- Jednostka sterująca silnika i skrzyni biegów (A / T), jednostka sterująca silnika (M / T)
- Centralna jednostka poduszki powietrznej
- Kluczowy wzmacniacz transpondera
Skrzynka bezpieczników i przekaźników
Znajduje się pod panelem, za osłoną ochronną, na ogólnym schemacie jest oznaczony numerem 17.
RHD
LHD
Zdjęcie poglądowe ich wykonania
Schemat
Przeznaczenie
| 1 | WSKAŹNIK 10A – Przyrządy, ABS, klimatyzacja, światła cofania, układ ładowania, zestaw wskaźników, podwójny zamek, sterownik zamka drzwi, sterownik silnika, sterownik skrzyni biegów, światła do jazdy dziennej, brzęczyk ostrzegawczy, szyberdach, elektrycznie sterowane szyby, blokada wybieraka skrzyni biegów bieg, kierunkowskazy, alarm, grzejnik |
| 2 | 10А DEF RLY – Ogrzewana tylna szyba, podgrzewane lusterka |
| 20А DEF – Ogrzewana tylna szyba, podgrzewane lusterka | |
| 3 | 25A D/L – Zamek podwójny, jednostka sterująca zamkiem drzwi |
| 4 | 7,5A TAIL – Przednie światło przeciwmgielne, reflektory, regulacja zasięgu reflektorów, brzęczyk ostrzegawczy, tylne światło przeciwmgielne, światło pozycyjne |
| 5 | – |
| 6 | 20A WYCIERACZKA – Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz, zamek drzwi |
| 7 | 7,5А ECU − B – Reflektory, tylne światło przeciwmgielne |
| 8 | 15A FOG – Przednie światło przeciwmgielne |
| 9 | 15A ACC – Zapalniczka samochodowa, zegar, zestaw wskaźników, brzęczyk ostrzegawczy, wyświetlacz wielofunkcyjny, gniazdo, system audio, elektrycznie sterowane lusterka |
| 10 | 7,5A ECU-IG – ABS, oświetlenie wnętrza, wyświetlacz wielofunkcyjny, ogrzewanie postojowe (PTC), wentylator chłodzący, system poduszek powietrznych SRS, grzejnik |
| 11 | 7,5А OBD – Złącze diagnostyczne |
| 12 | 10А HAZ – Kierunkowskazy, alarm |
| 13 | 7,5A AC – Klimatyzacja, nagrzewnica |
| 14 | 10A S-HTR – Podgrzewane siedzenia |
| 15 | – |
| 16 | 10A STOP – Sterownik silnika, sterownik skrzyni biegów, blokada wybieraka skrzyni biegów, światło hamowania |
| 17 | 50А AM1 – Bezpieczniki: „ACC”, „GAUGE”, „DEF” („DEF RLY”, „S-HTR”, „WIPER”, „ECU – IG” |
| 18 | MOC 30A – Szyby, szyberdach |
| 19 | 40А HTR – Klimatyzacja, nagrzewnica |
| 20 | 30A DEF – Ogrzewana tylna szyba, podgrzewane lusterka |
| Przekaźnik | |
| R1 | Podgrzewacz |
| R2 | Światła awaryjne (kierunkowskazy) |
| R3 | Przekaźnik zasilania (okna, szyberdach) |
| R4 | Pompa paliwa (otwarcie obwodu (C / OPN)) |
Za działanie zapalniczki odpowiada bezpiecznik nr 9, 15A, kolejny bezpiecznik znajduje się w bloku pod maską.
Komora silnika
Lokalizacja
Ogólna lokalizacja skrzynek pod maską
Oznaczenie
- Skrzynka bezpieczników zasilania
- Dodatkowa skrzynka bezpieczników
- Skrzynka bezpieczników i przekaźników
- Jednostka sterująca ABS
Skrzynka bezpieczników i przekaźników
Zespół ten znajduje się po lewej stronie komory silnika, obok akumulatora.
Zdjęcie
Schemat
Przeznaczenie
| 1 | 15A DOME – Zegar, zestaw wskaźników, podwójny zamek, reflektory, oświetlenie wnętrza, brzęczyk ostrzegawczy, wyświetlacz wielofunkcyjny, system audio, sterownik zamka drzwi |
| 2 | 15A EFI – Jednostka sterująca silnika, immobilizer, jednostka sterująca skrzynią biegów |
| 3 | Klakson 15A – Sygnał dźwiękowy |
| 4 | 15A AM2 – Układ ładowania, zestaw wskaźników, sterownik silnika, immobilizer, sterownik skrzyni biegów, wyświetlacz wielofunkcyjny, układ poduszek powietrznych SRS, układ zapłonowy |
| 5 | 30A ST – Układ rozruchowy |
| 6 | – |
| 7 | 10A H − LP LH – Reflektor lewy, regulacja zasięgu reflektorów |
| 8 | 10A H − LP RH – Reflektor lewy, regulacja zasięgu reflektorów |
| 9 | 15A P/PUNKT – Gniazdo |
| 10 | Zapasowy bezpiecznik |
| 11 | Zapasowy bezpiecznik |
| 12 | Zapasowy bezpiecznik |
| 13 | – |
| 14 | – |
| 15 | 30A RDI – Wentylator chłodzący |
| 16 | 50A HTR SUB1 – Nagrzewnica pomocnicza (PTC) |
| 17 | – |
| Przekaźnik | |
| R1 | Wentylator chłodzący |
| R2 | Wentylator chłodzący |
| R3 | Rozrusznik |
| R4 | – |
| R5 | Gniazdo zasilania |
| R6 | Nagrzewnica pomocnicza (PTC) |
| R7 | EFI |
| R8 | Sprzęgło sprężarki klimatyzacji |
| R9 | Sygnał dźwiękowy |
Dodatkowe pudełko
Schemat
Opis
| 1 | 10А H-LP HI RH – Reflektory (światła do jazdy dziennej) |
| 2 | 10А H-LP HI LH – Zestaw wskaźników, reflektory (światła do jazdy dziennej) |
| Przekaźnik | |
| R1 | Reflektory |
| R2 | Ściemniacz (DIM) |
| R3 | – |
Pudełko ABS
Schemat
Przeznaczenie
- 1 – Bezpiecznik ABS nr 3 (modele bez VSC); nie (modele z VSC)
- A – nie (modele bez VSC); Przekaźnik ABS MTR (modele z VSC)
- B – przekaźnik ABS MTR (modele bez VSC); Przekaźnik ABS CUT (modele z VSC)
- C – przekaźnik ABS SOL (modele bez VSC); nie (modele z VSC).
Skrzynka bezpieczników zasilania
Znajduje się on na dodatnim biegunie akumulatora i wykonany jest w formie wkładek topikowych dużej mocy.
Schemat
Przeznaczenie
- 60А GŁÓWNY – Bezpieczniki: „EFI”, „DOME”, „HORN”, „ST”, „AM2”, „H − LP LH”, „H − LP RH”, „H − LP LH (HI)”, „ H – LP RH (HI) ”,„ H – LP LH (LO) ”,„ H – LP RH (LO) ”
- 80A – Układ „START/STOP”.
- ALT 100/120A – Bezpieczniki: „ECU-B”, „TAIL”, „D/L”, „OBD”, „RDI”, „AM1”, „HAZ”, „HTR”, „HTR-SUB1”, „ MOC ”,„ STOP ”,„ DEF ”, Układ ładowania
- 60A ABS – ABS
