Ravon R3 Nexia to samochód uzekistanskiego oddziału GM, produkowany na bazie Chevroleta Aveo. Wyprodukowano w latach 2016, 2017, 2018, 2019, 2020 i do chwili obecnej. W naszym artykule znajdziesz opis bezpieczników i przekaźników w Ravon Nexia r3, schematy skrzynek z ich zdjęciami, a także zwrócisz uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Sprawdź aktualne oznaczenie elementów na odwrocie okładki lub z instrukcją.
Przedział pasażerski
Znajduje się po lewej stronie (na końcu) deski rozdzielczej, za osłoną ochronną.

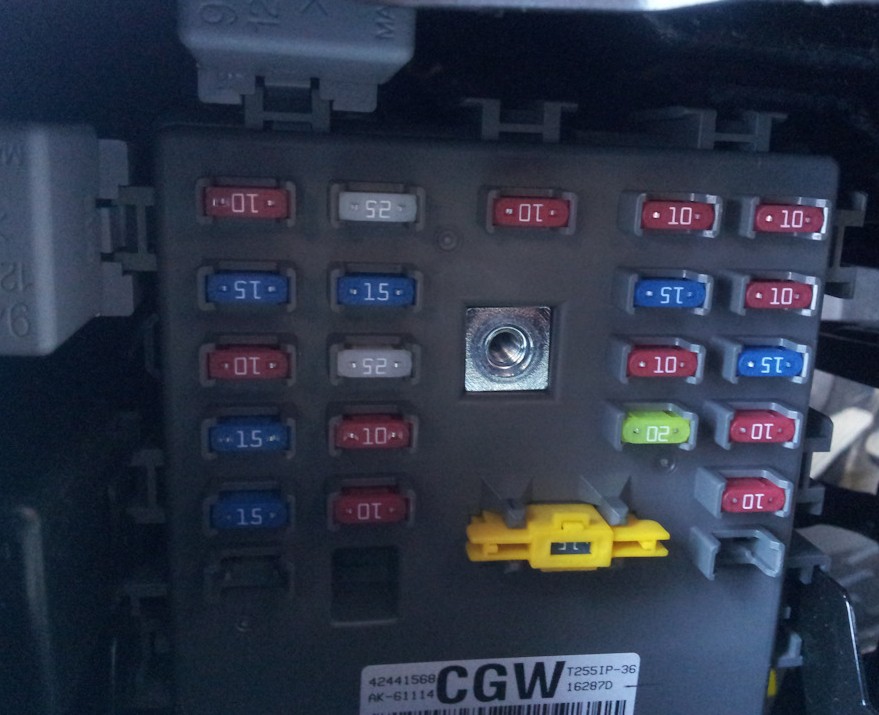

Zdjęcie

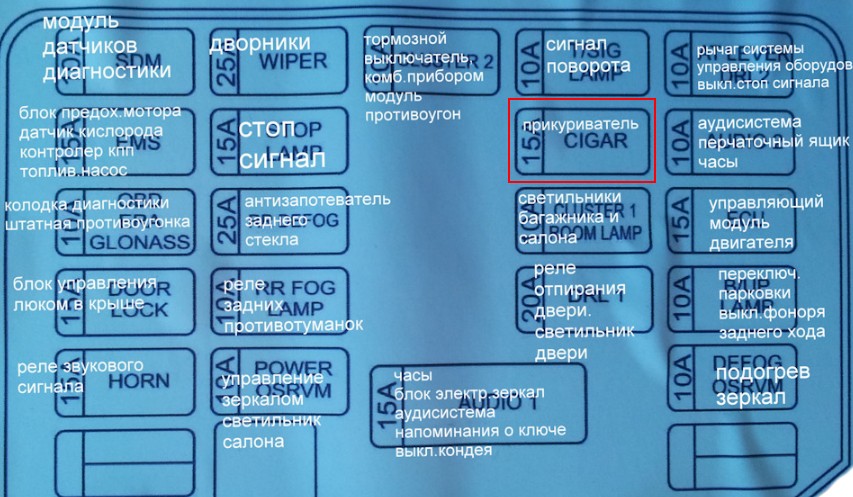

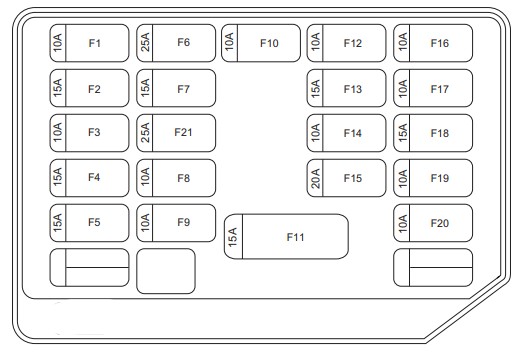

Schemat
Opis. Typ 1
- F1 – Moduł poduszki powietrznej
- F2 – Układ sterowania silnikiem 1
- F3 – Pętla diagnostyczna ERA GLONASS
- F4 – Zamek drzwi
- F5 – sygnał dźwiękowy
- F6 – Wycieraczka ekranu
- F7 – Stop – sygnał
- F8 – Tylne światło przeciwmgłowe
- F9 – Lusterko elektryczne
- F10 – Zestaw wskaźników
- F11 – System audio 1
- F12 – Kierunkowskaz
- F13 – Zapalniczka
- F14 – Oświetlenie wewnętrzne
- F15 – Światła do jazdy dziennej 1
- F16 – Dźwignia zmiany biegów automatycznej skrzyni biegów / Światła do jazdy dziennej 2
- F17 – System audio/zegar
- F18 – Elektroniczna jednostka sterująca silnikiem
- F19 – Światło cofania
- F20 – Podgrzewane lusterko
- F21 – Ogrzewana tylna szyba
Za zapalniczkę odpowiada bezpiecznik nr 13, 15A.
Typ 2
Komora silnika
Skrzynka bezpieczników i przekaźników w komorze silnika znajduje się za zbiornikiem płynu chłodzącego.

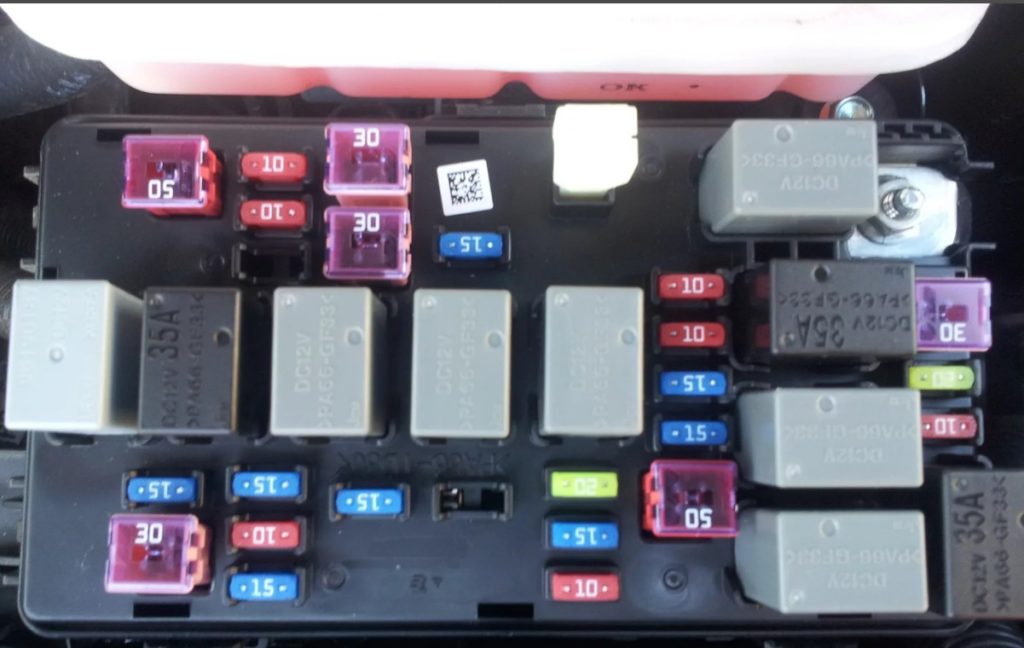

Zdjęcie

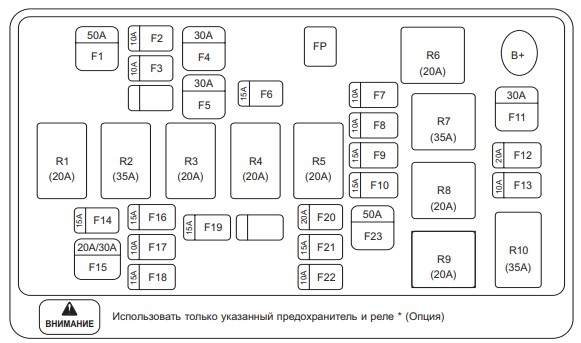

Schemat
Wyłączniki automatyczne
- F1 – Bateria
- F2 – Lewe światło postojowe
- F3 – Prawe światło postojowe
- F4 – Rozrusznik/zapłon 2
- F5 – komp. siostra. klimatyzacja /zapłon 1
- F6 – Alarm świetlny
- F7 – Prawe światło mijania
- F8 – Lewe światło mijania
- F9 – Przednie światła przeciwmgielne*
- F10 – Reflektory świateł drogowych
- F11 – Wentylator chłodzący o dużej prędkości
- F12 – Wentylator chłodzący o niskiej prędkości
- F13 – Komputer klimatyzacji*
- F14 – Okno elektryczne 2*
- F15 – Okno elektryczne 1 *
- F16 – Pompa paliwa
- F17 – Moduł sterujący silnika
- F18 – System monitorowania silnika 1*
- F19 – System monitorowania silnika 2*
- F20 – Rezerwa
- F21 – Rezerwa
- F22 – Rezerwa
- F23 – ABS*
Przekaźnik
- R1 – Pompa paliwa
- R2 – Okno elektryczne *
- R3 – Światło postojowe
- R4 – Przednie światła przeciwmgielne
- R5 – Reflektory świateł drogowych
- R6 – Reflektory świateł mijania
- R7 – Wentylator chłodzący o dużej prędkości
- R8 – Wentylator chłodzący o niskiej prędkości
- R9 – Układ klimatyzacji*
- R10 – Przekaźnik główny *
- FR – Pęseta do bezpieczników
