Ravon R4 to sedan produkowany na bazie Chevroleta Cobalt w Uzbekistanie w fabrykach oddziału GM od 2016 roku. W tym artykule zostaną podane informacje z opisem skrzynek bezpieczników i przekaźników Ravon R4, ich lokalizacją oraz zdjęcia. Podkreślamy również bezpiecznik odpowiedzialny za zapalniczkę.
Przedział pasażerski
Znajduje się pod deską rozdzielczą.

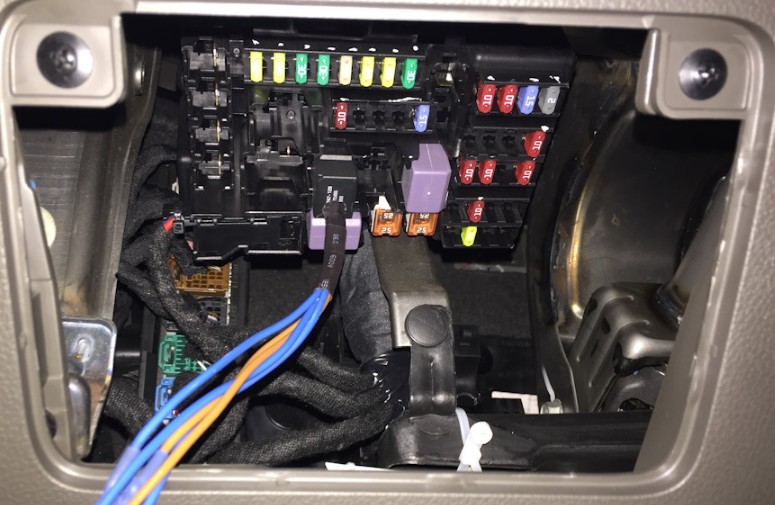

Zdjęcie

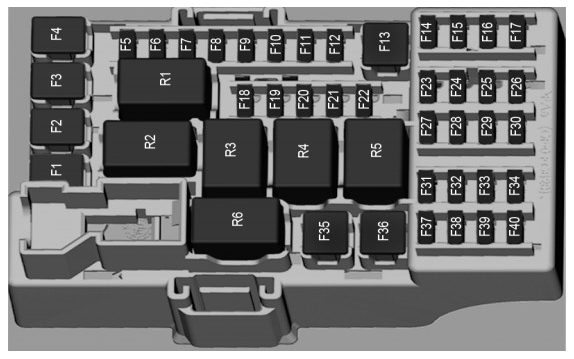

Schemat
Opis
| F1 | Nieużywany |
| F2 | Nieużywany |
| F3 | Nieużywany |
| F4 | Nieużywany |
| F5 | 20A Wskaźniki włączenia: alarm, ogrzewanie tylnej szyby, klimatyzacja; oświetlenie tablicy rejestracyjnej; cewka przekaźnika zamka bagażnika |
| F6 | 20A Alarm antywłamaniowy, jednostka przełączająca |
| F7 | 30A Reflektor lewy (światło mijania), światło tylne prawe (światło pozycyjne), światło tylne lewe (lampy hamulca i kierunkowskazy), kierunkowskaz w lewym reflektorze |
| F8 | 30A Reflektor prawy (światło mijania), światło tylne lewe (światło pozycyjne), światło tylne prawe (lampy hamulca i kierunkowskazy), kierunkowskaz w prawym reflektorze, oświetlenie bagażnika |
| F9 | 25A Jednostka sterująca ogrzewaniem, wentylacją i klimatyzacją |
| F10 | 20A Światła cofania w światłach tylnych, podświetlenie tablicy przyrządów, podświetlenie wybieraka automatycznej skrzyni biegów |
| F11 | 20A Światła tylne (światła przeciwmgielne), oświetlenie przy wsiadaniu i wysiadaniu |
| F12 | 30A Zamek centralny (drzwi przednie i tylne) |
| F13 | Nieużywany |
| F14 | 10A Zamek centralny (pokrywa bagażnika) |
| F15 | 10A Sterownik poduszki powietrznej, automatyczny zamek centralny |
| F 16 | 15A Diagnostyka bloku |
| F17 | 2A Wyłącznik zapłonu |
| F18 | 10A Jednostka sterująca ogrzewaniem, wentylacją i klimatyzacją |
| F19 | Nieużywany |
| F20 | Nieużywany |
| F21 | Nieużywany |
| F22 | 15A Jednostka główna systemu odtwarzania dźwięku |
| F23 | Nieużywany |
| F24 | Czujniki Parktronic 10A |
| F25 | Nieużywany |
| F26 | 10A Zestaw wskaźników |
| F27 | 10A Sterownik poduszki powietrznej, automatyczny zamek centralny |
| F28 | 10A Wskaźnik nieprawidłowego działania systemu zarządzania silnikiem w zestawie wskaźników |
| F29 | 7,5A Czujnik położenia pedału sprzęgła |
| F30 | 10A Sterowanie zasięgiem reflektorów |
| F31 | Nieużywany |
| F32 | 10A Jednostka sterująca ogrzewaniem, wentylacją i klimatyzacją |
| F33 | Nieużywany |
| F34 | Nieużywany |
| F35 | 25A Elektryczne szyby w przednich drzwiach |
| F36 | 25A Elektryczne szyby tylnych drzwi |
| F37 | Nieużywany |
| F38 | Gniazdko elektryczne 20 A – Bezpiecznik zapalniczki samochodowej |
| F39 | 10A Jednostka główna systemu odtwarzania dźwięku |
| F40 | Nieużywany |
| Przekaźnik | |
| Obwody chronione | |
| R1 | Nieużywany |
| R2 | Nieużywany |
| R3 | Przekaźnik zamka pokrywy bagażnika Siłownik zamka pokrywy bagażnika |
| R4 | Nieużywany |
| R5 | Przekaźnik klimatyzacji, sprzęgło sprężarki klimatyzacji |
| R6 | Elektryczne szyby, głowica, przekaźnik podnośnika szyb, urządzenie odtwarzające dźwięk, gniazdko elektryczne (zapalniczka) |
Za zapalniczkę odpowiada bezpiecznik nr 38, 20A.
Komora silnika
Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika, obok akumulatora. Zwolnij zatrzask pokrywy, podnieś pokrywę i zdejmij ją.
Zdjęcie poglądowe
Schemat
Przeznaczenie
| 1 | 25A Nieużywany |
| 2 | 7,5A Zewnętrzne lusterko wsteczne |
| 3 | 5A Nieużywany |
| 4 | 25A Nieużywany |
| 5 | Moduł ABS 30A |
| 6 | 5A Nieużywany |
| 7 | 15A Nieużywany |
| 8 | 15A Moduł automatycznej skrzyni biegów |
| 9 | 5A Regulator napięcia sterującego |
| 10 | 10A Regulacja reflektorów, kamera cofania |
| 11 | 20A Ogrzewana tylna szyba |
| 12 | 30A Odmgławiacz tylny |
| 13 | 10A Nieużywany |
| 14 | 7,5 A Podgrzewane zewnętrzne lusterko wsteczne |
| 15 | 20A Nieużywany |
| 16 | 25A Podgrzewane przednie siedzenia |
| 17 | 10A Nieużywany |
| 18 | 10A Moduł sterujący silnika, moduł sterujący automatycznej skrzyni biegów |
| 19 | 20A Pompa paliwa |
| 20 | 15A Nieużywany |
| 21 | 10A Cewka przekaźnika wentylatora chłodnicy, cewka przekaźnika klimatyzacji |
| 22 | 10A Nieużywany |
| 23 | 10A Jednostka sterująca silnika |
| 24 | 10A Spryskiwacz przedniej szyby |
| 25 | 10A Nieużywany |
| 26 | 10A ECM, czujnik MAF |
| 27 | 10A Nieużywany |
| 28 | 10A Czujnik tlenu |
| 29 | 20A Jednostka sterująca silnika |
| 30 | 15A Sterowanie wtryskiem i zapłonem |
| 31 | 10A Lewe światło drogowe |
| 32 | 10A Prawe światło drogowe |
| 33 | 15A Jednostka sterująca silnika |
| 34 | 15A Sygnał dźwiękowy |
| 35 | Sprężarka klimatyzacji 10A |
| 36 | 10A Przednie światło przeciwmgłowe |
| Sprawa | |
| 1 | Moduł ABS 40A |
| 2 | Wycieraczka 30A |
| 3 | 40A Przekaźnik sterujący ogrzewaniem, wentylacją i klimatyzacją |
| 4 | 30A Poduszka powietrzna, Automatyczne odblokowanie, Tablica przyrządów, Pedał sprzęgła, Regulacja reflektorów |
| 5 | 40A Nieużywany |
| 6 | 40A Nieużywany |
| 7 | 40A Nieużywany |
| 8 | Wentylator chłodnicy 30A |
| 9 | Wentylator chłodnicy 40A |
| 10 | 20A Nieużywany |
| 11 | Rozrusznik 30A |
| Przekaźnik | |
| R1 | Przekaźnik Uruchomienie/Start |
| R2 | Pompa paliwowa |
| R3 | Nieużywany |
| R4 | Nieużywany |
| R5 | Przekaźnik układu napędowego |
| R6 | Wysokoobrotowy wentylator chłodnicy |
| R7 | Rozrusznik |
