Peugeot 206 był produkowany w latach 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 i 2011 z różnymi modyfikacjami nadwozia: sedan, hatchback, SW kombi, CC coupe. Samochód był wyposażony w silniki benzynowe i wysokoprężne. Oferujemy do wglądu oznaczenie skrzynek bezpieczników i przekaźników Peugeota 206 wraz ze schematami i miejscami gdzie się one znajdują.
W zależności od konfiguracji i roku produkcji możliwych jest kilka opcji wykonania bloków i rozmieszczenia przekaźnika.
Contents
Komora silnika
Główna skrzynka bezpieczników znajduje się w komorze silnika po lewej stronie.
Typ 1
(do 2002 r.)

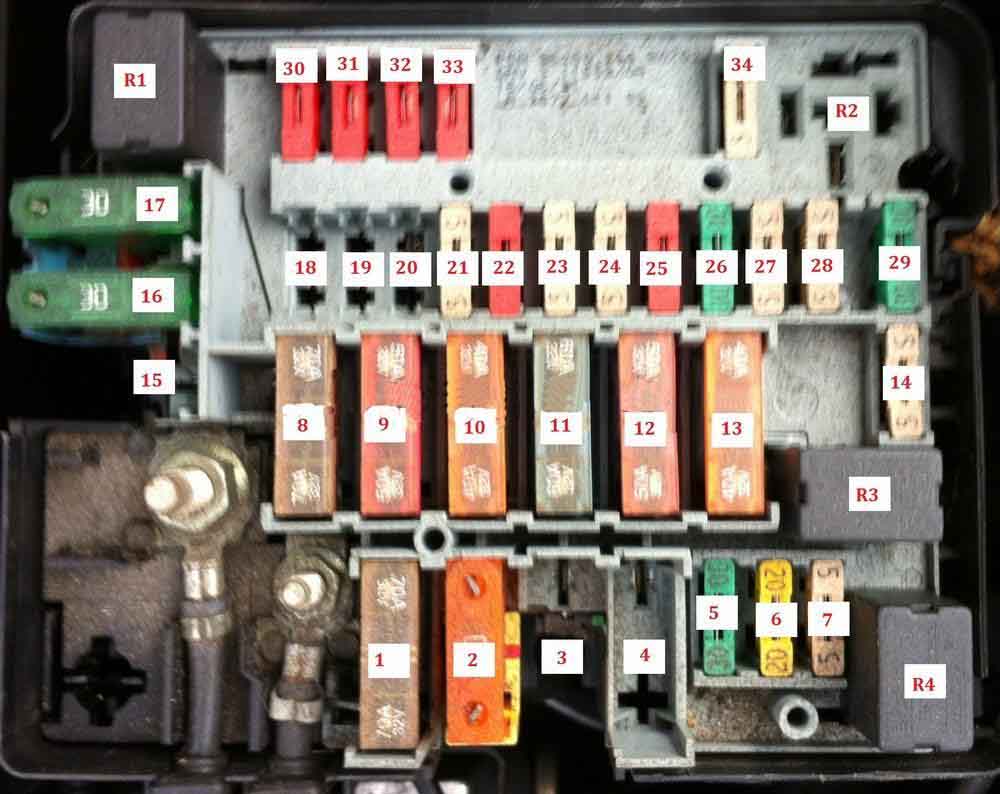

Schemat
Opis
| R1 | Przekaźnik świateł przeciwmgłowych |
| R2 | Przekaźnik pompy powietrza (AIR) |
| R3 | Przekaźnik sterujący silnikiem |
| R4 | Przekaźnik klaksonu |
| F1 | (70A) Wielofunkcyjny moduł sterujący |
| F2 | (40A) Przekaźnik wentylatora płynu chłodzącego silnik 1 |
| F3 | (70A) Podgrzewacz płynu chłodzącego silnik – HDi |
| F4 | – |
| F5 | (20A/30A) Przednie światła przeciwmgielne, sygnalizacyjne, światła pozycyjne/tylne |
| F6 | (5A / 10A / 20A) Klimatyzacja (AC), Światła do jazdy dziennej, Podgrzewane przednie siedzenia |
| F7 | (5A / 20A) Silnik dmuchawy płynu chłodzącego silnik (bez AC), przekaźnik silnika dmuchawy – niektóre modele (AC) |
| F8 | (70A) Skrzynka bezpieczników |
| F9 | (50A) Wielofunkcyjny moduł sterujący |
| F10 | (40A) Włącznik światła |
| F11 | (60A) Skrzynka bezpieczników |
| F12 | (50A) wyłącznik zapłonu |
| F13 | (40A) wyłącznik zapłonu |
| F14 | (5A / 30A) Alarm, złącze łącza danych (DLC), światła do jazdy dziennej, spryskiwacze reflektorów |
| F15 | – |
| F 16 | (30A) Układ przeciwblokujący (ABS) |
| F17 | (30A) Układ przeciwblokujący (ABS) |
| F18 | (20A) Spryskiwacze reflektorów – niektóre modele |
| F19 | – |
| F20 | (15A) Podgrzewacz paliwa – HDi, niektóre modele |
| F21 | (5A) Jednostka sterująca AC, panel sterowania / nagrzewnica funkcji AC, moduł sterujący silnikiem wentylatora HFY / HFZ / KFX / NFZ |
| F22 | (10A/30A) Sterowanie silnikiem – LPG, elektrycznie sterowane szyby tylne – niektóre modele |
| F23 | (5A) Układ przeciwblokujący (ABS) |
| F24 | (5A) Sterowanie silnikiem, przekaźnik czasowy świec żarowych |
| F25 | (10A) Pompa paliwa, bezwładnościowe odcięcie paliwa (IFS) |
| F26 | (10A / 30A) Sterowanie silnikiem, pompa paliwa |
| F27 | (5A / 10A / 20A) Sterowanie silnikiem – HDi, automatyczna skrzynia biegów (AT) |
| F28 | (5A) Nagrzewnica korpusu przepustnicy |
| F29 | (20 A / 30 A) Silnik wentylatora płynu chłodzącego silnik – wybrane modele, przekaźnik wtrysku powietrza wtórnego (AIR) |
| F30 | (10A) Przednie światło przeciwmgłowe, prawe, przednie światła przeciwmgielne z włączoną lampką ostrzegawczą |
| F31 | (10A) Przednie światło przeciwmgłowe, lewe |
| F32 | (10A) automatyczna skrzynia biegów (AT), złącze danych (DLC), podgrzewacz płynu chłodzącego silnik HDi, czujnik poziomu płynu chłodzącego silnik, zespół wtryskowy, lampa cofania/s, czujnik prędkości pojazdu (VSS) |
| F33 | (10A) Automatyczna skrzynia biegów (AT) |
| F34 | (5A / 15A) Zarządzanie silnikiem |

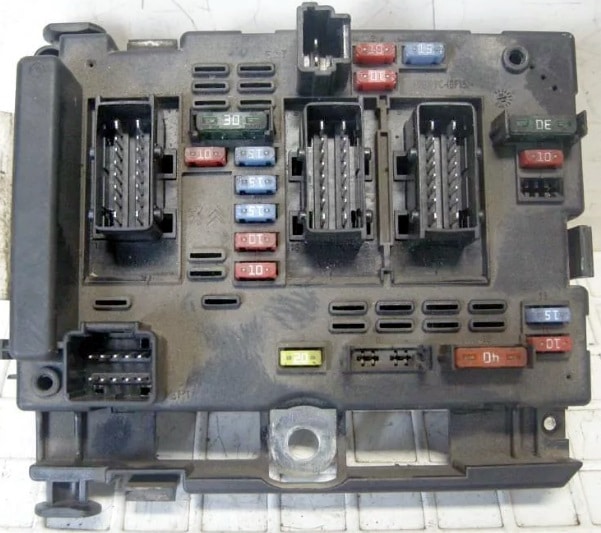

Typ 2
(od 2002)

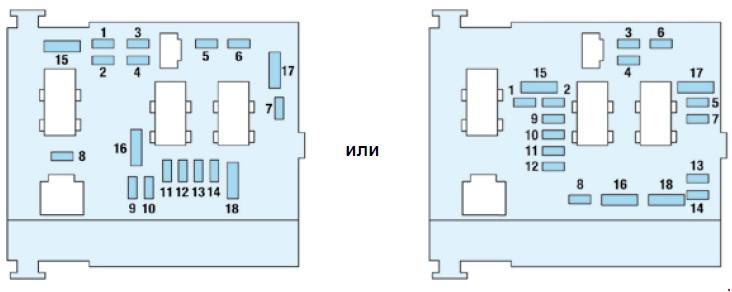

W tym polu możliwe są również 2 opcje. Chociaż diagram może wyglądać inaczej, transkrypcja jest taka sama.
Przeznaczenie
| 1 | Elektroniczna świeca żarowa 10A, czujnik wody w oleju napędowym, włącznik światła cofania, czujnik prędkości, miernik masy powietrza w oleju napędowym |
| 2 | 15A Zawór elektromagnetyczny absorbera, pompa paliwa |
| 3 | 10A Komputer ABS |
| 4 | 10A Komputer automatycznej skrzyni biegów, komputer silnika |
| 5 | Nieużywany |
| 7 | 20A Pompa spryskiwacza reflektorów |
| 8 | 20A Przekaźnik wentylatora chłodzenia silnika, komputer silnika, pompa wtryskowa oleju napędowego, regulator wysokiego ciśnienia oleju napędowego, zawór elektromagnetyczny silnika |
| 9 | 15AL Lewe światło mijania |
| 10 | 15A Prawe światło mijania |
| 11 | 10A Lewe światło drogowe |
| 12 | 15A Prawe światło drogowe |
| 13 | 15A Sygnały dźwiękowe |
| 14 | 10A Pompy spryskiwaczy szyby przedniej i tylnej |
| 15 | 30A Zespół podgrzewania korpusu przepustnicy, pompa wtryskowa oleju napędowego, czujnik tlenu, komputer silnika, przepływomierz powietrza, cewka zapłonowa, elektrozawór silnika, podgrzewacz oleju napędowego, wtryskiwacze |
| 16 | 30A Przekaźnik sprężarki |
| 17 | 30A Maksymalna i niska prędkość wycieraczki |
| 18 | 40A Wentylator elektryczny do ogrzewania i wentylacji |
Niektóre przekaźniki znajdują się wewnątrz urządzenia.

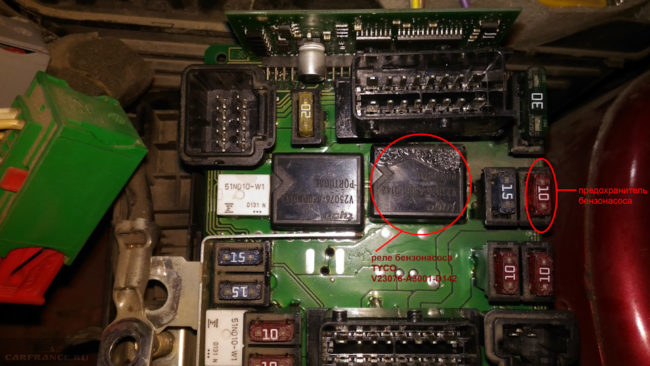

Oddzielne przekaźniki znajdują się obok obsługującego je urządzenia. Na przykład przekaźnik wentylatora chłodzącego silnik.

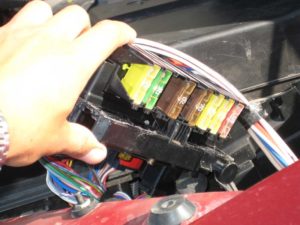

Bezpieczniki maxi
Bezpieczniki dużej mocy znajdują się osobno (z tyłu). Są przeznaczone do dużych prądów i zapewniają dodatkową ochronę obwodów elektrycznych.
Przeznaczenie
- (20A) Przekaźnik wentylatora chłodzącego
- (70A) Moduł sterujący ABS
- (30A) Moduł sterujący ABS
- (70A) Skrzynka bezpieczników / płytka przekaźników, deska rozdzielcza (F9-F12 / F16), wielofunkcyjny moduł sterujący
- (70A) Skrzynka bezpieczników/płytka przekaźników, deska rozdzielcza (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Pompa wspomagania układu kierowniczego
- (30A) Wyłącznik zapłonu
- (30A) Wzmacniacz wyjściowy urządzenia audio
Przedział pasażerski

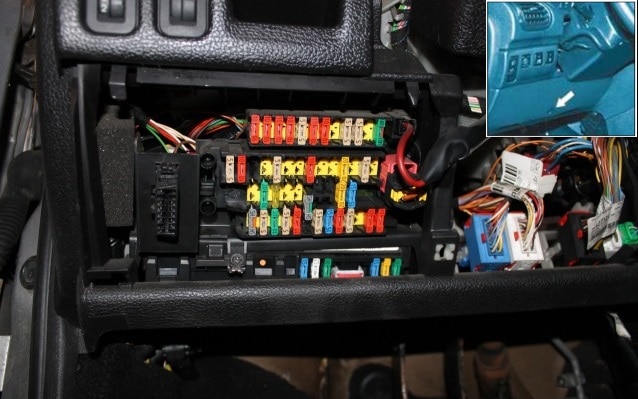

Znajduje się pod deską rozdzielczą, po lewej stronie, za osłoną zabezpieczającą. Aby uzyskać dostęp, należy obrócić uchwyt.
Typ 1
(do 2002 r.)

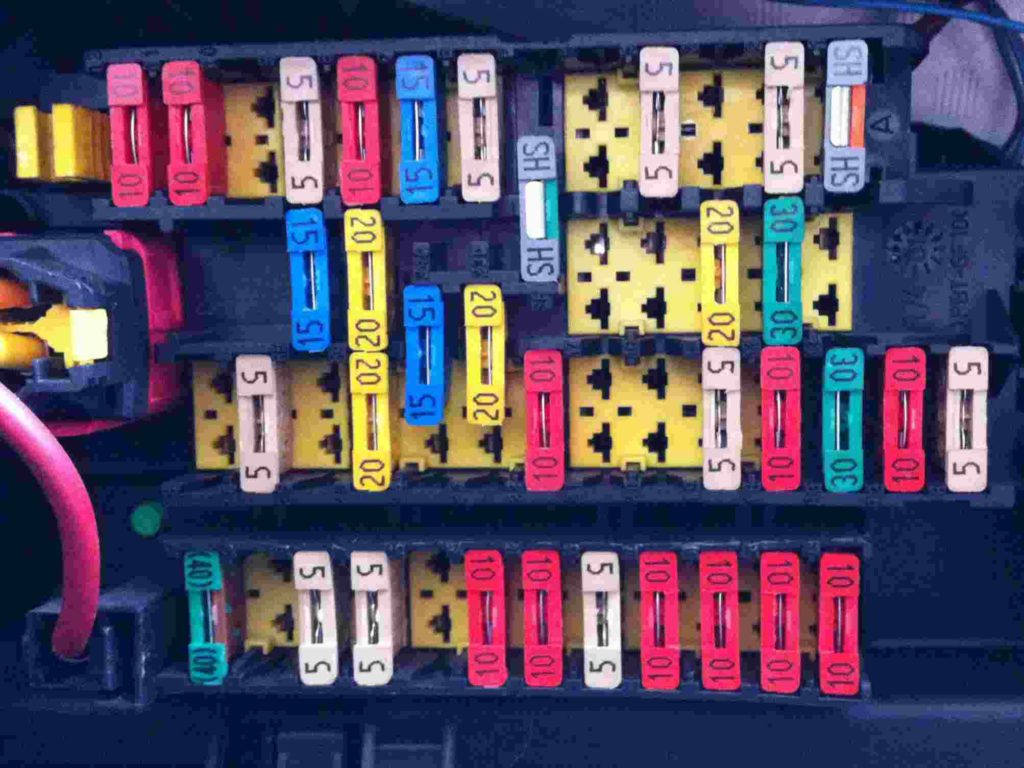

Zdjęcie
Numeracja przebiega od prawej do lewej, od góry do dołu. Numer jest również podany na etykiecie mocowania bezpiecznika.
Oznaczenie
| F1 | (50A) Układ przeciwblokujący (ABS) |
| F2 | (5A) Tablica przyrządów |
| F3 | – |
| F4 | (5A) Wielofunkcyjny moduł sterujący |
| F5 | – |
| F6 | (5A) Sterowanie silnikiem, immobilizer |
| F7 | (15A) Kabriolet (rozsuwany dach) |
| F8 | (10A) Dioda LED alarmu antywłamaniowego, cyfrowy wyświetlacz wielofunkcyjny, światła awaryjne, tablica przyrządów, oświetlenie wnętrza |
| F9 | (5A) Wielofunkcyjny moduł sterujący |
| F10 | – |
| F11 | (10A) Światło stopu lewe, światło środkowe |
| F12 | (10A) Światło stopu prawe |
| F13 | – |
| F14 | (30A) Elektryczne szyby tylne |
| F15 | (20A) Światła pozycyjne, gniazdo przyczepy |
| F 16 | – |
| F17 | – |
| F18 | (10A) Lampka urządzenia audio, lampka zapalniczki, zegar, podświetlenie przyrządów, cyfrowy wyświetlacz wielofunkcyjny, oświetlenie tablicy rejestracyjnej, lampka włącznika, przełączniki zmiany biegów, lampa |
| F19 | (5A) Tylne światła przeciwmgielne |
| F20 | – |
| F21 | – |
| F22 | (10A) Lampka ostrzegawcza alternatora, zegar, cyfrowy wyświetlacz wielofunkcyjny, lampka schowka podręcznego, tablica przyrządów, lampki wewnętrzne, system nawigacji, czujnik deszczu, elektrycznie sterowane szyby |
| F23 | (20A) Zapalniczka samochodowa |
| F24 | (15A / 20A) System audio |
| F25 | (20A) Układ spryskiwania/wycierania szyby tylnej, układ spryskiwania/wycierania szyby przedniej |
| F26 | – |
| F27 | (5A) Wielofunkcyjny moduł sterujący |
| F28 | – |
| F29 | (10A) Reflektor świateł drogowych lewych |
| F30 | (10A) Reflektor świateł drogowych prawych, lampka ostrzegawcza świateł drogowych |
| F31 | (10A) Reflektor świateł mijania lewych |
| F32 | (10A) Reflektor prawy – światła mijania, lampka ostrzegawcza włączania świateł mijania |
| F33 | (5A) Spryskiwacze reflektorów |
| F34 | (10A) Lampa pozycyjna lewa, światło tylne lewe |
| F35 | (10A) Światło boczne prawe, światło tylne prawe |
| F36 | – |
| F37 | (5A) Moduł sterujący silnikiem wentylatora HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Potrójny wyłącznik ciśnieniowy czynnika chłodniczego AC, przekaźnik wentylatora silnika 2 |
| F39 | – |
| F40 | (20A) Nagrzewnica/klimatyzator (AC) |
| F41 | (5A) Zapasowe |
| F42 | (10A) Zapasowe |
| F43 | (30A) Zapasowe |
| F44 | (20A) Zapasowe |
| F45 | (15A) Zapasowe |
Za zapalniczkę odpowiada bezpiecznik nr 23, 20A.

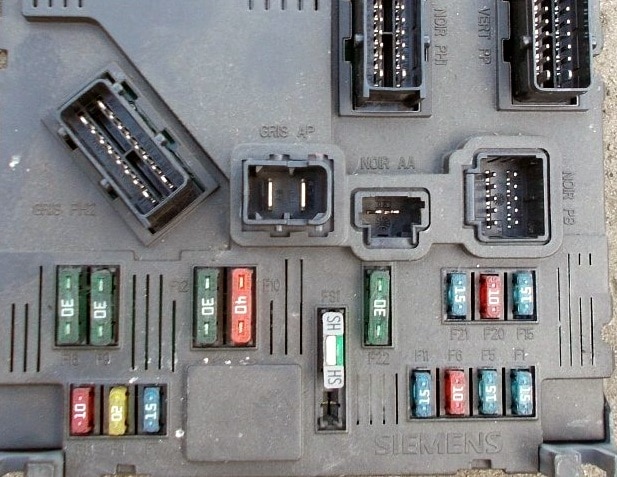

Typ 2
(od 2002)
Schemat
Opis
| 1 | 15A Elektryczne ogrzewanie foteli, syrena alarmowa |
| 4 | 20A Wyświetlacz wielofunkcyjny, komputer pokładowy, oświetlenie bagażnika, radio samochodowe |
| 5 | 15A Jednostka diagnostyczna automatycznej skrzyni biegów |
| 6 | 10A Czujnik poziomu płynu chłodzącego, automatyczna skrzynia biegów, radio samochodowe |
| 7 | 15A Urządzenia i wyposażenie dodatkowe samochodu szkoleniowego, centrala alarmowa |
| 9 | 30A Szyby tylnych drzwi |
| 10 | 40A Ogrzewana tylna szyba i lusterka zewnętrzne |
| 11 | 15 Wycieraczka tylnej szyby |
| 12 | 30A Elektryczne szyby przednie, klapa wentylacyjna |
| 14 | 10A Elektroniczna jednostka sterująca silnikiem, poduszki powietrzne, przełączniki kolumny kierownicy, czujnik deszczu |
| 15 | 15A Tablica przyrządów, wyświetlacz wielofunkcyjny, komputer pokładowy nawigacyjny, sterownik klimatyzacji, radio samochodowe |
| 16 | 30 Jednostka sterująca do blokowania/odblokowywania drzwi |
| 20 | 10A Prawe światło stopu |
| 21 | 15A Lewe światło stopu, trzecie światło stopu |
| 22 | 30A Oświetlenie ogólne przednie i oświetlenie tylne (206 SW), oświetlenie lokalne, oświetlenie schowka podręcznego, zapalniczka samochodowa, tylne gniazdo 12 V (206 SW) |
| S1 | Bocznik „PARC” |
Za zapalniczkę odpowiada bezpiecznik nr 22, 30A.
