Minivan Opel (Vauxhall) Vivaro A został wprowadzony na rynek w 2001 roku. Pierwsza generacja została wyprodukowana w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 i 2013. W naszym materiale znajdziesz lokalizacje elektronicznych jednostek sterujących, szczegółowe oznaczenie skrzynek bezpieczników i przekaźników Opla (Vauxhall) Vivaro , wraz ze schematami skrzynek i zdjęciami. Podkreślmy bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja pudełek oraz ilość elementów w Twoim Oplu Vivaro może różnić się od pokazanej na zdjęciu i zależy od roku produkcji oraz poziomu wyposażenia. Sprawdź opis z diagramami na odwrocie osłony ochronnej.
Contents
Lokalizacja zespołów elektronicznych
Schemat
Opis
| 1 | Elektroniczna jednostka sterująca ABS – podpodłogowa |
| 2 | Jednostka sterująca klimatyzacją/nagrzewnicą |
| 3 | Bateria akumulatorowa |
| 4 | Złącze diagnostyczne (DLC) |
| 5 | Elektroniczny moduł sterujący silnika (ECM) |
| 6 | Skrzynka bezpieczników/przekaźników, komora silnika |
| 7 | Skrzynka bezpieczników/przekaźników, zestaw wskaźników 1 |
| 8 | Skrzynka bezpieczników/przekaźników, tablica przyrządów 2 |
| 9 | Skrzynka bezpieczników/przekaźników, pod podłogą |
| 10 | Przekaźnik świecy żarowej |
| 11 | Rezystor silnika dmuchawy nagrzewnicy – w bloku nagrzewnicy |
| 12 | Sygnał dźwiękowy |
| 13 | Bezwładnościowy wyłącznik dopływu paliwa |
| 14 | Wielofunkcyjna centrala sterująca – funkcje: zabezpieczenie przed kradzieżą, centralny zamek, alarm, odmgławiacz tylnej szyby, immobilizer, kierunkowskazy, lampy wewnętrzne, wycieraczka/spryskiwacz szyby przedniej |
| 15 | Jednostka sterująca nawigacją |
| 16 | Czujnik temperatury otoczenia – w lusterku prawych drzwi |
| 17 | Jednostka sterująca systemem parkowania |
| 18 | Elektroniczna jednostka sterująca SRS |
| 19 | Elektroniczny moduł sterujący skrzynią biegów (TCM) – ASM skrzyni biegów |
| 20 | Czujnik prędkości pojazdu – na skrzyni biegów (niektóre modele) |
Przedział pasażerski
Skrzynka bezpiecznikowa
Główna skrzynka bezpieczników znajduje się z tyłu tablicy rozdzielczej.
Na odwrotnej stronie osłony ochronnej zostanie naklejony aktualny schemat z rozmieszczeniem elementów.
Schemat
Przeznaczenie
| 1 | 15A System audio, przekaźnik świateł, alarm, wyświetlacz, sterownik nawigacji, tachograf |
| 2 | 10A Oświetlenie wewnętrzne |
| 3 | 15A Przekaźnik świateł przeciwmgielnych |
| 4 | Sygnał 15A, Przełączniki: oświetlenia zewnętrznego, kierunkowskazów, świateł przeciwmgielnych |
| 5 | Sygnał 25A, Przełączniki: oświetlenia zewnętrznego, kierunkowskazów, świateł przeciwmgielnych |
| 6 | 30A Wycieraczki i spryskiwacze szyb |
| 7 | 10A ECU, ręczna skrzynia biegów, ECU, rozrusznik i przekaźnik pompy paliwa |
| 8 | 25A Ogrzewacz wnętrza |
| 9 | 10A Zamek centralny, złącze diagnostyczne, tablica przyrządów, czujnik kąta skrętu |
| 10 | 30A Centralny zamek |
| 11 | 15A Kierunkowskaz |
| 12 | 30A Przekaźnik ogrzewania tylnej szyby i lusterek zewnętrznych |
| 13 | Sygnał 25A, Przełączniki: oświetlenia zewnętrznego, kierunkowskazów i świateł przeciwmgielnych |
| 14 | 25A Przekaźnik elektrycznej pompy wodnej dodatkowego układu ogrzewania, blok dystrybucji powietrza pomocniczego |
| 15 | 15A Tylne światła do jazdy – włącznik, przekaźnik podgrzewania paliwa, światło cofania, wycieraczka szyby przedniej |
| 16 | 10A Zamek centralny, Ogrzewana tylna szyba, Oświetlenie schowka podręcznego, Tablica przyrządów, klimatyzacja, regulacja zasięgu reflektorów |
| 17 | 10A Czujnik prędkości pojazdu, czujnik kąta skrętu, ECU ABS, ECU ESP |
| 18 | 15A Panel sterowania nagrzewnicą, Wycieraczki i spryskiwacze, System audio, Wymiary przekaźników, Światła mijania, Wycieraczka tylnej szyby, Wyświetlacz |
| 19 | Włącznik świateł hamowania 10A, złącze diagnostyczne, sterownik poduszki powietrznej i układ wspomagania parkowania, czujnik deszczu i światła, przełącznik ESP |
| 20 | 15A Ogrzewanie wnętrza, Przekaźnik dodatkowego ogrzewania, Podgrzewane siedzenia kierowcy i pasażera – przełączniki |
| 21 | 30A Elektryczne szyby |
| 22 | 30A Wycieraczka tylnej szyby: silnik i przekaźnik |
| 23 | Reflektory świateł drogowych 10A |
| 24 | 25A Panel sterowania klimatyzacją pasażera, dodatkowy układ ogrzewania – przekaźnik pompy wodnej |
| 25 | 5A Przekaźnik rozładowujący obwód zasilania „+” akumulatora z opóźnieniem czasowym oświetlenia wnętrza |
| 26 | 10A Podgrzewane lusterka zewnętrzne |
| 27 | 15A Zapalniczka samochodowa – 1. rząd siedzeń, Wyposażenie dodatkowe – 1. rząd siedzeń |
| 28 | 25A Wentylator nagrzewnicy i klimatyzatora, Sterowanie klimatem – panel sterowania |
| 29 | Wyświetlacz 10A, światła do jazdy dziennej – przekaźnik główny, system audio, ECU nawigacji |
| 30 | 15A Dodatkowe gniazdo 12 V – 1. rząd siedzeń |
| 31 | 15A Dodatkowe gniazdo 12 V – 2. rząd siedzeń |
| 32 | 15A Sygnał dźwiękowy |
| 33 | 10A Światła przeciwmgielne |
| 34 | 10A Światła boczne – prawa burta |
| 35 | 10A Światła boczne – lewa burta, Podświetlenie oprzyrządowania |
| 36 | 10A Światło mijania – prawy reflektor |
| 37 | 10A Światło mijania – lewy reflektor |
| 38 | 10A Światło drogowe – prawy reflektor |
| 39 | 10A Lewy reflektor świateł drogowych |
Za zapalniczkę odpowiada bezpiecznik nr 27, 15A.
Skrzynka przekaźników
Możliwa jest obecność dodatkowych bloków z przekaźnikami w tablicy rozdzielczej.

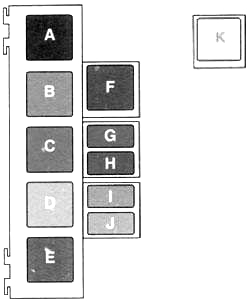

Schemat
Przeznaczenie
| A | Przekaźnik ogrzewania tylnej szyby |
| B | Limit czasu dla wycieraczek tylnej szyby |
| C | Przekaźnik wycieraczek tylnej szyby |
| D | Przekaźnik + styk wtórny |
| mi | Przekaźnik wyłączający AC |
| F | Przekaźnik podgrzewanej szyby przedniej |
| G | Przekaźnik świateł przeciwmgłowych |
| H | Przekaźnik „reflektorów” świateł mijania |
| I | Przekaźnik „reflektorów” świateł postojowych |
| J | Przekaźnik główny „reflektorów”. |
| K | Przekaźnik termostatu elektronicznego |
Komora silnika
W komorze silnika jednostka znajduje się po lewej stronie pod osłoną ochronną.
Typ 1
Zdjęcie
Schemat
Oznaczenie
| 4 | 20A Przekaźnik podgrzewacza paliwa |
| Zespół zabezpieczający obwód zasilania (1841) | |
| 2A | 60A Skrzynka bezpieczników w kabinie pasażerskiej, przekaźnik konsumencki 1 |
| 2B | rezerwa |
| 2C | 60A Przekaźniki 1 i 2 „+” po zasilaniu zapłonu, Przekaźnik dodatkowego ogrzewania kabiny |
| 2D | 60A Skrzynka bezpieczników w kabinie pasażerskiej, alarm antywłamaniowy |
| 2E | rezerwa |
| 2F | 40A Elektryczny termowentylator i klimatyzator |
Typ 2
Schemat
Opis
| 1 | Nagrzewnica dodatkowa: 2 lub 3 nagrzewnice dodatkowe |
| Diesel: Przekaźnik ogrzewania postojowego | |
| 2 | Diesel: Przekaźnik komputera wtrysku paliwa |
| Benzyna: Przerwanie wtrysku | |
| 3 | Przekaźnik pompy diesla |
| 4 | Przekaźnik wstępnego podgrzewania pompy paliwa/diesla |
| 5 | Ogrzewanie postojowe na olej napędowy: Przekaźnik zespołu wentylatora, drugi poziom prędkości |
| 6 | Przekaźnik sprzęgający: sprężarka klimatyzacji |
| 7 | 1 przekaźnik dodatkowej grzałki (termonurnik). |
| 8 | 2 lub 3 dodatkowe grzejniki (tłoki termiczne) |
| Benzyna: Przekaźnik ogrzewania postojowego | |
| 9 | Diesel: Zespół wentylatora |
| Diesel: Przekaźnik drugiego poziomu prędkości z klimatyzacją | |
| Benzyna: Pierwszy poziom prędkości z klimatyzacją | |
| 10 | Benzyna: Zespół wentylatora |
| Diesel: Przekaźnik pierwszego poziomu prędkości wentylatora z klimatyzacją | |
| Benzyna: Drugi poziom prędkości z klimatyzacją | |
| 11 | Nieużywany |
| 12 | Przekaźnik podgrzewanej szyby przedniej. |
| 13 | Przekaźnik podgrzewanej szyby przedniej. |
| 14 | Nieużywany |
| 15 | Nieużywany |
| 16 | 40A prądu przemiennego |
| 17 | 50A Ogrzewanie szyby przedniej |
| 18 | 50A Ogrzewanie szyby przedniej |
| 19 | 60A WPD |
| 20 | 60A ABS |
| 21 | 60A WPD |
| 22 | 60A WPD |
| 23 | Wentylator chłodnicy 50/60/70A |
| 24 | 50/60A Automatyczny bezpiecznik ostrzegawczy |
| 25 | 70A Rozgrzewanie wstępne |
To wszystko. Jeśli chcesz coś dodać – napisz w komentarzach.
