Opel Vectra B to druga generacja gamy Vectra. Znany również jako Vauxhall Vectra B. Produkowany w latach 1995, 1996, 1997, 1998, 1999, 2000, 2001 i 2002 z nadwoziami sedan, hatchback i kombi. W tym okresie samochód został odnowiony. W tej publikacji pokazujemy oznaczenia skrzynek bezpieczników i przekaźników Opla Vectry B wraz ze schematami i zdjęciami. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Konstrukcja skrzyń i przeznaczenie ich elementów w Twoim Opel Vectra B może różnić się od pokazanej na ilustracji i zależy od roku produkcji, kraju dostawy oraz poziomu wyposażenia samochodu.
Contents
Przedział pasażerski

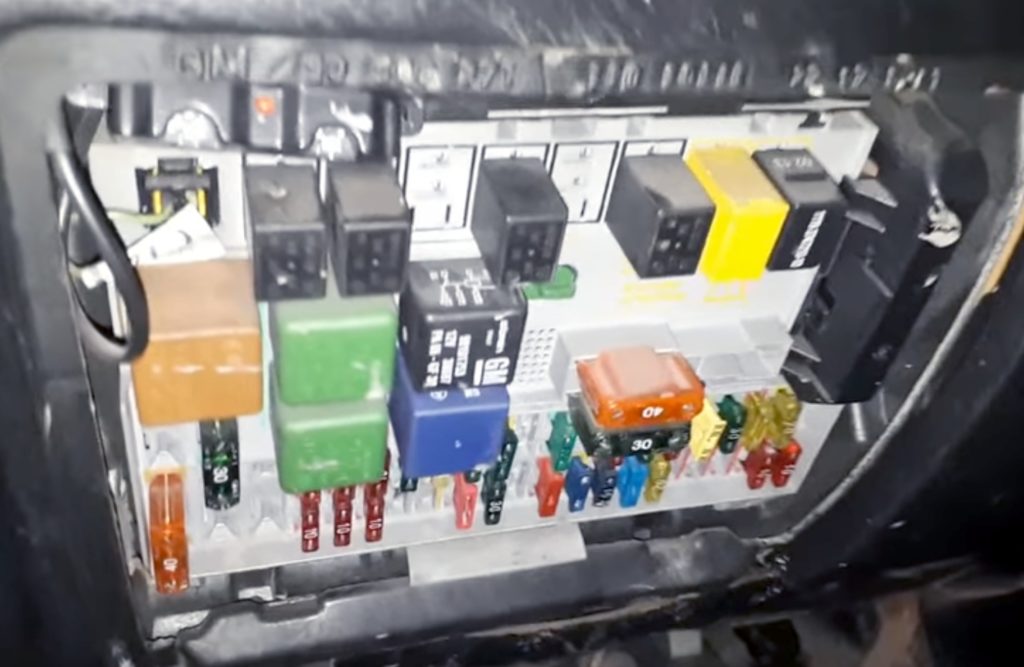

Główna skrzynka bezpieczników i przekaźników znajduje się pod deską rozdzielczą po stronie kierowcy i jest przykryta pokrywą ochronną. Na odwrotnej stronie, na której zostanie zastosowany aktualny schemat.

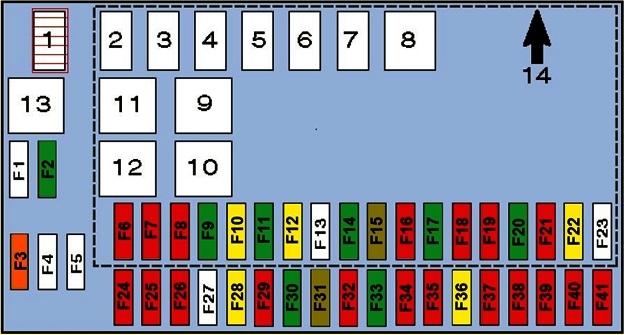

Schemat
Opis
| 1 | Zworka (oświetlenie tablicy rejestracyjnej) |
| 2 | Przekaźnik klaksonu |
| 3 | Przekaźnik świateł drogowych reflektorów |
| 4 | Przekaźnik silnika wycieraczki tylnej |
| 5 | Przekaźnik podgrzewanego lusterka |
| 6 | Przekaźnik świateł przeciwmgłowych |
| 7 | Przekaźnik tylnych świateł przeciwmgłowych |
| 8 | Przekaźnik – przerywacz kierunkowskazów |
| 9 | Przekaźnik silnika wycieraczek szyby przedniej |
| 10 | Przekaźnik podgrzewanej szyby tylnej |
| 11 | Przekaźnik silnika dmuchawy nagrzewnicy (z klimatyzacją) |
| 12 | Przekaźnik silnika dmuchawy nagrzewnicy (z klimatyzacją) |
| 13 | Przekaźnik klimatyzatora |
| 14 | Wielofunkcyjna jednostka sterująca |
| F1 | – |
| F2 | 30A Nagrzewnica/klimatyzator |
| F3 | 40A Ogrzewana tylna szyba |
| F4 | – |
| F5 | – |
| F6 | 10A/15A Regulacja zasięgu reflektorów, reflektor prawy – światła mijania |
| F7 | 10A Lampy przednie prawe/tylne prawe |
| F8 | 10A RH reflektor-światło drogowe |
| F9 | Spryskiwacze reflektorów 30A |
| F10 | Brzęczyk 20A |
| F11 | 30A Centralny zamek |
| F12 | 20A Światła przeciwmgielne |
| F13 | – |
| F14 | Wycieraczka 30A |
| F15 | 5A Lampy wewnętrzne |
| F 16 | 10A Tylne światło przeciwmgłowe |
| F17 | Elektryczne szyby 30A |
| F18 | Oświetlenie tablicy rejestracyjnej 10A |
| F19 | 10A System audio |
| F20 | Elektryczne szyby 30A |
| F21 | 10A System audio, centralny zamek, alarm, e/m zawór blokujący wybierak automatycznej skrzyni biegów („P”) |
| F22 | 20A Klimatyzacja, system audio, wyświetlacz wielofunkcyjny, silnik wentylatora chłodzącego, alarm, kontrolki zestawu wskaźników |
| F23 | rezerwa |
| F24 | 10A / 15A Reflektor lewy – światła mijania, regulacja zasięgu reflektorów |
| F25 | 10A Lampy przednie lewe / tylne lewe pozycyjne |
| F26 | Reflektor 10A LH – światła drogowe |
| F27 | rezerwa |
| F28 | 20A Podgrzewacz płynu chłodzącego (Diesel) |
| F29 | 10A Elektrycznie sterowane lusterka zewnętrzne, elektrycznie sterowane szyby, światła mijania, kierunkowskazy/światła awaryjne, oświetlenie wewnętrzne, zestaw wskaźników, wskaźniki zestawu wskaźników, światła cofania, szyberdach |
| F30 | Właz 30A |
| F31 | 5A Oświetlenie kombinacji urządzeń |
| F32 | Światła do jazdy dziennej 10A |
| F33 | Złącze elektryczne przyczepy 30A |
| F34 | System audio ze zmieniarką CD 10A |
| F35 | 10A Układ przeciwblokujący (ABS), układ sterowania automatyczną skrzynią biegów, układ kontroli trakcji (TCS) |
| F36 | 20A Klimatyzacja, podgrzewacze siedzeń |
| F37 | Zapalniczka 10A |
| F38 | 10A Klimatyzacja, tempomat, wyświetlacz wielofunkcyjny, silnik wentylatora chłodzącego, światła stopu |
| F39 | Automatyczna skrzynia biegów 10A |
| F40 | 10A Klimatyzacja, silnik wentylatora chłodzącego |
| F41 | 10A Podgrzewane lusterka zewnętrzne |
Za działanie zapalniczki odpowiada bezpiecznik nr 37.
Komora silnika

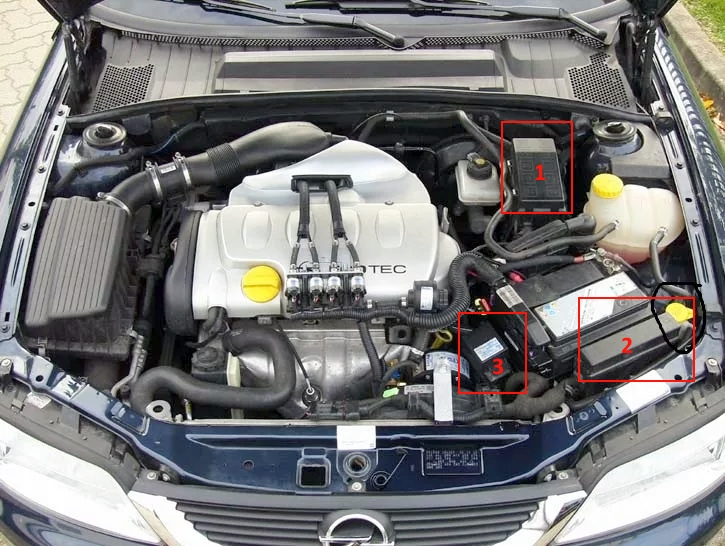

W komorze silnika obok akumulatora znajdują się 3 skrzynki z bezpiecznikami i przekaźnikami.
Sprawdź zadanie za pomocą diagramów na okładce pudełka.
Skrzynka 1
Schemat

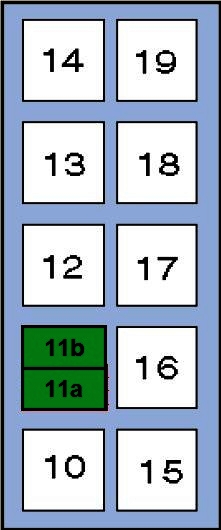

Przeznaczenie
- 10 – Przekaźnik pompy układu zasilania powietrzem do zwolnienia
- 12 – Przekaźnik podgrzewacza paliwa
- 13 – Przekaźnik opóźnienia spryskiwaczy reflektorów
- 14 – Rezerwa
- 15. – Rezerwa
- 16, 17, 18, 19 – przekaźnik sterownika świec żarowych
- 11a. Bezpiecznik sterowania silnikiem (F59)
- 11b. Bezpiecznik podgrzewacza paliwa (F56)
Skrzynka 2
Schemat

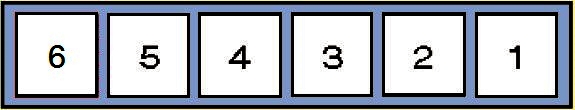

Opis
| 1 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji |
| 2 | Przekaźnik wentylatora chłodzącego |
| 3 | Zegar wentylatora chłodzącego. |
| 4 | Przekaźnik wentylatora chłodzącego |
| 5 | Przekaźnik wentylatora chłodzącego |
| 6 | Przekaźnik wentylatora chłodzącego |
Skrzynka 3
Typ 1
Schemat

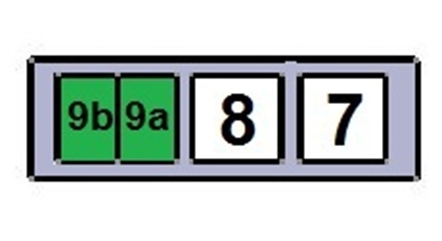

Oznaczenie
- 7. Wentylator chłodzący
- 8. Wentylator chłodzący
- 9a. Bezpiecznik wentylatora chłodzącego
- 9b. Bezpiecznik wentylatora chłodzącego
Typ 2
Schemat

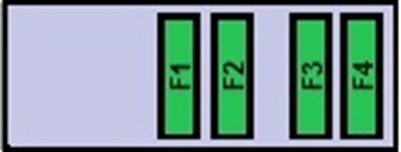

Opis
- Silnik wentylatora chłodzącego
- Kompresor
- Silnik wentylatora chłodzącego
- Silnik wentylatora chłodzącego
Na naszym kanale YouTube zamieściliśmy także film. Oglądaj i subskrybuj.
A jeśli wiesz jak ulepszyć ten post – napisz w komentarzach.
