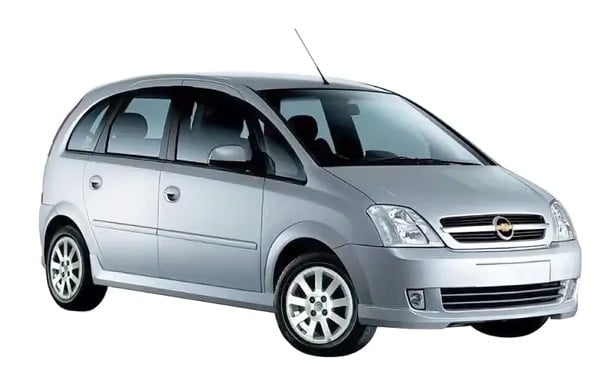

Opel Meriva A to pierwsza generacja Opla Merivy . Znany również jako Vauxhall Meriva A. Lata produkcji: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 i 2010. W tej publikacji znajdziesz opis skrzynek bezpiecznikowych i przekaźników Opla Merivy wraz ze schematami skrzynek i zdjęciami. Zwróć uwagę na bezpiecznik odpowiedzialny za zapalniczkę.
Przeznaczenie bezpieczników i przekaźników może różnić się od pokazanego, w zależności od roku produkcji i kraju dostawy.
Contents
Komora silnika

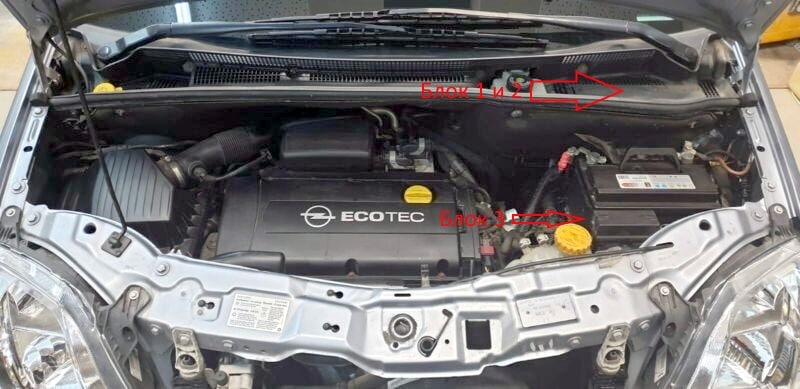

W komorze silnika znajdują się 3 elektroniczne jednostki sterujące. Skrzynka bezpieczników (1) i skrzynka przekaźników (2) znajdują się z tyłu komory silnika, za pokrywą ochronną. A obok akumulatora znajduje się dodatkowa skrzynka z przekaźnikiem (3).

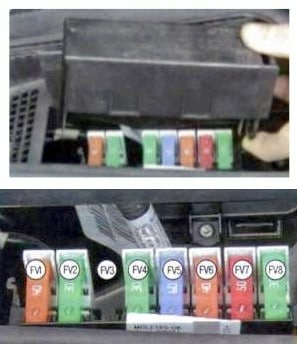

Skrzynka bezpiecznikowa
Schemat
Przeznaczenie
| FV1 | 40A Wentylator chłodzenia silnika |
| FV2 | Rozrusznik 30A |
| FV3 | 50A Wentylator chłodzący silnik |
| FV4 | 30A Ogrzewana szyba tylnej klapy |
| FV5 | 60A Automatyczna skrzynia biegów Easytronic 80A Świece żarowe silnika Diesla |
| FV6 | 40A Układ przeciwblokujący (ABS) |
| FV7 | Elektryczne wspomaganie kierownicy 50A |
| FV8 | 30A Elektryczny wentylator dmuchawy |

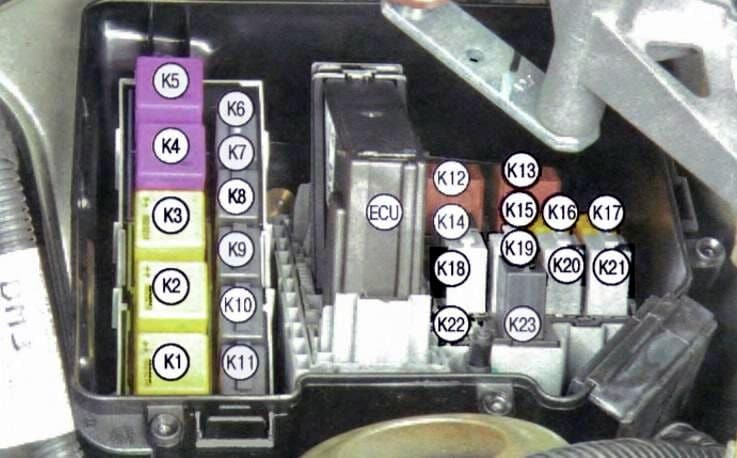

Skrzynka przekaźników
Schemat
Opis
| К1 | Przekaźnik zapłonu (przekaźnik odciążający stacyjkę), zacisk „15” |
| K2 | Przekaźnik rozrusznika |
| KZ | Przekaźnik zapłonu (przekaźnik odciążający stacyjkę), zacisk „15a” |
| K4 | Przekaźnik pompy paliwa |
| K5 | Przekaźnik, elektroniczna jednostka sterująca silnika |
| KB | Przekaźnik świateł przeciwmgłowych |
| K7 | Przekaźnik sprężarki klimatyzacji |
| KB | Przekaźnik świateł postojowych lewej strony |
| K9 | Przekaźnik świateł postojowych, prawa strona |
| K10 | Przekaźnik świateł drogowych reflektorów |
| К11 | Przekaźnik świateł mijania reflektorów |
| К12 | Przekaźnik wentylatora chłodnicy |
| К13 | Przekaźnik wentylatora chłodnicy |
| К14 | Przekaźnik światła cofania |
| К15 | Przekaźnik pompy spryskiwacza reflektorów |
| К16 | Przekaźnik prawego kierunkowskazu |
| К17 | Przekaźnik lewego kierunkowskazu |
| К18 | Przekaźnik pompy spryskiwacza szyby przedniej |
| К19 | Przekaźnik pompy spryskiwacza tylnej klapy |
| K20 | Przekaźnik przerywanej pracy wycieraczki |
| K21 | Przekaźnik ciągłej pracy wycieraczki |
| K22 | Przekaźnik klaksonu antykradzieżowego |
| К23 | Przekaźnik klaksonu |
| ECU | Centralna jednostka sterująca urządzeniami elektrycznymi |

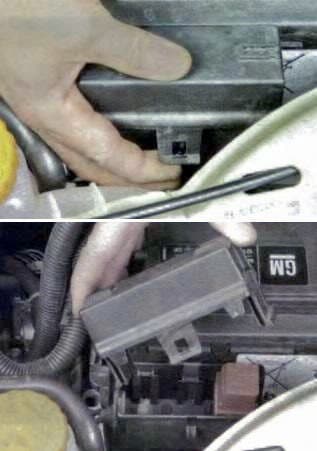

Dodatkowa skrzynka przekaźników
Oto przekaźniki odpowiedzialne za pracę wentylatora chłodzącego.
Przedział pasażerski

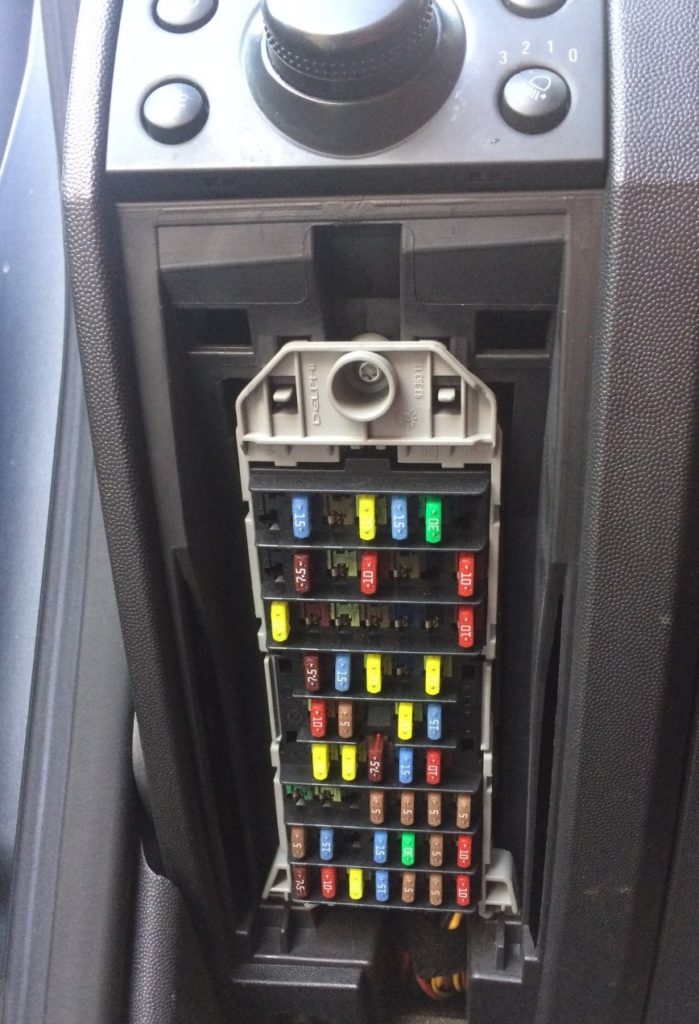

Skrzynka bezpiecznikowa
Aby uzyskać dostęp, należy zdjąć pokrywę ochronną.

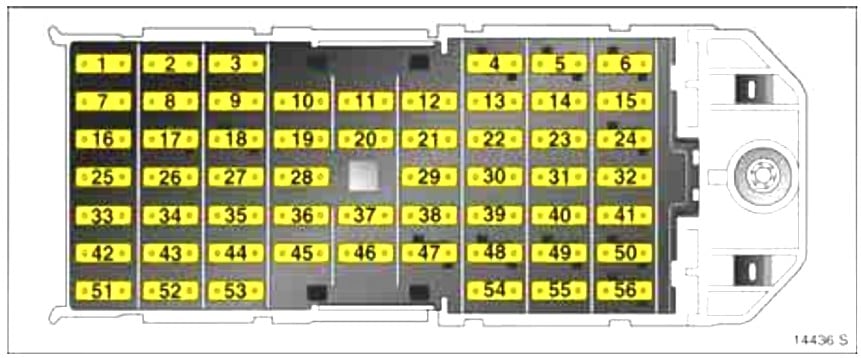

Schemat
Przeznaczenie
| 1 | 7,5A Elektryczna jednostka sterująca |
| 2 | 5A Blokada uruchomienia silnika, alarm, oświetlenie zewnętrzne |
| 3 | Spryskiwacz reflektorów 30A |
| 4 | 20A System informacyjno-rozrywkowy, system zarządzania silnikiem Diesla |
| 5 | rezerwa |
| 6 | rezerwa |
| 7 | 10A Rozrusznik, system zarządzania silnikiem wysokoprężnym |
| 8 | 15A Sygnał dźwiękowy |
| 9 | 20A Układ wtrysku paliwa, pompa paliwa, nagrzewnica pomocnicza |
| 10 | 20A Kierunkowskazy |
| 11 | 20A System informacyjno-rozrywkowy, wyświetlacz informacyjny |
| 12 | 7,5A Podgrzewana szyba tylnej klapy, podgrzewane zewnętrzne lusterka wsteczne |
| 13 | 10A Centralny zamek, alarm antykradzieżowy |
| 14 | 7,5 / 15A System zarządzania silnikiem benzynowym |
| 15 | 10A System zarządzania silnikiem Diesla (Z 17 DTH) |
| 16 | 20A Gniazdo elektryczne, zapalniczka |
| 17 | rezerwa |
| 18 | 15A System oświetlenia adaptacyjnego |
| 19 | 20A Centralny zamek |
| 20 | 5A Oświetlenie wewnętrzne |
| 21 | 15A Spryskiwacze szyby przedniej |
| 22 | 20A Elektryczne szyby tylnych drzwi |
| 23 | 20A Elektryczny szyberdach |
| 24 | 5A Alarm antykradzieżowy |
| 25 | 15A Środek do czyszczenia szyb tylnej klapy |
| 26 | 15A Układ zapłonowy, elektroniczny układ zarządzania silnikiem |
| 27 | 5A System zarządzania silnikiem, dodatkowy układ zabezpieczający (SRS), program stabilności dynamicznej (ESP) |
| 28 | Klimatyzator 7,5A |
| 29 | 20A Drzwi kierowcy sterowane elektrycznie |
| 30 | rezerwa |
| 31 | 7,5 / 10A Układ zarządzania silnikiem |
| 32 | 20A Elektryczna szyba przednich prawych drzwi |
| 33 | 33A Centralna jednostka sterująca urządzeniami elektrycznymi, blokada uruchomienia silnika, lampki ostrzegawcze |
| 34 | Wycieraczki 30A |
| 35 | 5A Oświetlenie wnętrza, elektroniczne lusterko wsteczne, wyświetlacz informacyjny |
| 36 | 15A Światła stopu, układ przeciwblokujący (ABS), dynamiczna kontrola stabilności (ESP) |
| 37 | Zapalniczka 20A , dodatkowa grzałka |
| 38 | 15A Podgrzewany fotel kierowcy |
| 39 | 15A Podgrzewane przednie siedzenie pasażera |
| 40 | Reflektory adaptacyjne 5A, automatyczna regulacja zasięgu reflektorów |
| 41 | 15A Światła cofania |
| 42 | 5A Wentylator chłodzenia silnika |
| 43 | 5A Światło postojowe, lewa strona |
| 44 | 5A Światło postojowe, prawa strona |
| 45 | 10A Światła przeciwmgielne |
| 46 | 15A Światła przeciwmgielne |
| 47 | 20A Trakcja – zaczep, gniazdko elektryczne |
| 48 | 30A Nagrzewanie separatora filtra silnika wysokoprężnego |
| 49 | rezerwa |
| 50 | 30A Nagrzewanie filtra – separatora silnika wysokoprężnego |
| 51 | 10/15A Reflektor świateł mijania, lewy reflektor |
| 52 | 10/15A Żarówka świateł mijania, prawy reflektor |
| 53 | 5A Elektryczny szyberdach, elektr. szyby, radio |
| 54 | 10A Lampa świateł drogowych (lewy blok – reflektor) |
| 55 | 10A Lampa świateł drogowych (prawy blok – reflektor) |
| 56 | rezerwa |
Za działanie zapalniczki i gniazd dodatkowych odpowiadają bezpieczniki nr 16, 37 i 47 o wartości 20A.

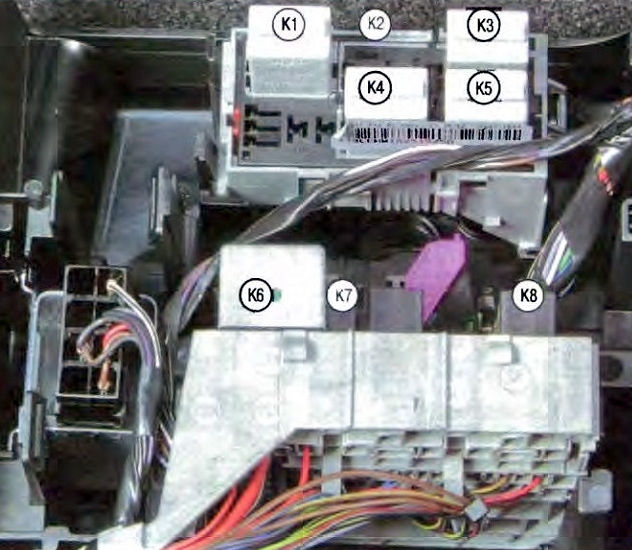

Skrzynka przekaźników
Znajduje się pod siedzeniem kierowcy.
Schemat
Przekaźnik
| К1 | Zamek tylnej klapy |
| K2 | Blokada uruchomienia silnika |
| KZ | Zamykanie zamków drzwi |
| K4 | Zamek drzwi kierowcy |
| K5 | Odblokowanie zamków drzwi |
| K6 | Podgrzewana szyba tylnych drzwi i podgrzewane zewnętrzne lusterka wsteczne |
| K7 | Światła przeciwmgielne |
| K8 | Środek do czyszczenia szyb tylnej klapy |
| K9 | Wyposażenie elektryczne przedziału tylnego |
