Na rok modelowy 2004 F-150 został przeprojektowany na całkowicie nowej platformie F150 11 generacji. Lata produkcji 2005, 2006, 2007, 2008. W naszym materiale znajdziesz informacje o lokalizacji skrzynek bezpiecznikowych i przekaźników, ich schematach oraz przeznaczeniu elementów. Osobno zauważamy bezpiecznik zapalniczki.
Contents
Skrzynka bezpieczników w kabinie pasażerskiej

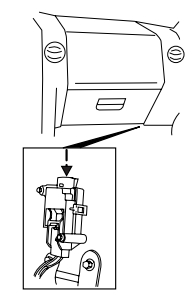

Skrzynka rozdzielcza zasilania znajduje się pod prawą stroną tablicy rozdzielczej. Zdejmij panel wykończeniowy i pokrywę skrzynki bezpieczników, aby uzyskać dostęp do bezpieczników.
Aby zdjąć pokrywę skrzynki bezpieczników, umieść palec za uchwytem PULL, a kciuk nad uchwytem PULL, jak pokazano na ilustracji, a następnie zdejmij pokrywę.
Lub

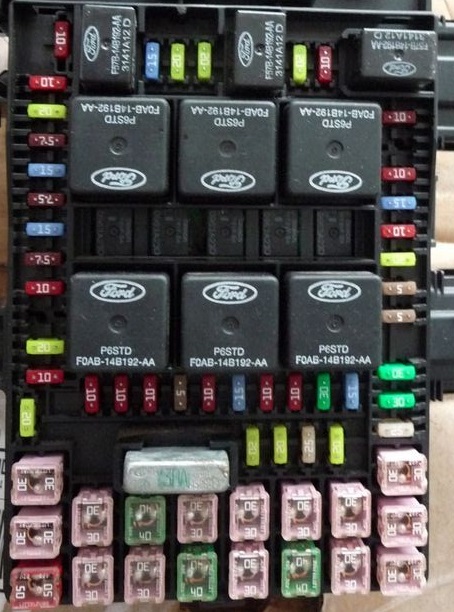

Zdjęcie
Schemat
Opis
| 1 | 10A Praca/akcesoria – wycieraczki, zestaw wskaźników, audio (’05-’08 – XL/STX) |
| 2 | 20A Światła stopu/kierunkowskazy, włącznik/wyłącznik hamulca, światła awaryjne (’07), elektryczny moduł hamulca T/T (’08), PCM (sygnał BOO (’08)), lusterka kierunkowskazów (’08), CHMSL (’08) ’08) |
| 3 | 5A ’04-’05: Elektryczne lusterka, moc logiki pamięci (’04), fotele i pedały z pamięcią |
| 7,5A ’06-’08: Elektryczne lusterka, Fotele i pedały z pamięcią ustawień, Fotel kierowcy elektrycznie sterowany (’07) | |
| 4 | Zasilanie bateryjne DVD 10 A, elektrycznie składane lusterko (’05-’08) |
| 5 | 7,5A Podtrzymywanie pamięci modułu sterującego układu napędowego (PCM) i modułu klimatyzacji |
| 6 | Światła postojowe 15 A, moduł zabezpieczający nadwozie (BSM), oświetlenie tablicy przyrządów |
| 7 | 5A Radio (sygnał startu) |
| 8 | 10A Podgrzewane lusterka, Wskaźnik włącznika |
| 9 | 20A ’06-’08: Przekaźnik pompy paliwa, wtryskiwacze paliwa, czujnik wtryskiwacza, sterowanie kolektorem dolotowym (4,2 l) |
| 10 | 20A Przekaźnik świateł cofania holowanej przyczepy, przekaźnik świateł postojowych holowania przyczepy |
| 11 | Sprzęgło klimatyzacji 10 A, elektromagnes 4×4 |
| 12 | 5A ’06-’08: Cewka przekaźnika PCM |
| 13 | 10 A Zasilanie modułu klimatyzacji, przekaźnik migaczy (’05-’08) |
| 14 | 10A Cewka przekaźnika lampy cofania i świateł do jazdy dziennej (DRL), wyłącznik ciśnieniowy klimatyzacji, elektromagnes blokady zmiany biegów hamulca (’04), podgrzewany PCV (5,4 l), ABS (’05-’08), holowanie przyczepy cewka przekaźnika lamp górnych (’05-’07), pomoc przy parkowaniu tyłem (’05-’07), lusterko EC (’05-’07), radio nawigacyjne (’07), redundantny przełącznik kontroli prędkości (’05-‘ 08) |
| 15 | 5A Anulowanie nadbiegu, klaster, blokada zmiany biegów hamulca (BSI (’04)) |
| 16 | Moduł ABS 10 A (moc robocza/rozruchowa (’04)), elektromagnes blokady zmiany biegów hamulca (’05-’08) |
| 17 | 15A Przekaźnik świateł przeciwmgłowych |
| 18 | Zasilanie 10A Praca/rozruch – Przekaźnik migaczy (’04), lusterko elektrochromatyczne, podgrzewane siedzenia, BSM, kompas, RSS (system wykrywania cofania), zasilanie |
| Szyna 10 A (’08), zasilanie Run/Start – napowietrzny punkt zasilania (’05-’07) | |
| 19 | Ograniczniki 10A (moduł poduszki powietrznej) |
| 20 | 15A ’04: Zasilanie PCM 4×4 |
| 10A ’05-’07: Zasilanie akumulatorowe dla napowietrznego punktu zasilania | |
| 10A ’08: Szyna zasilająca | |
| 21 | Klaster 15A utrzymuje moc przy życiu |
| 22 | 10 A Opóźnione zasilanie akcesoriów audio, wyłącznik zasilania zamka drzwi i przełącznik oświetlenia okna dachowego |
| 23 | Reflektor świateł mijania RH 10A |
| 24 | 15A Zasilanie oszczędzające baterię dla lamp na żądanie, Flex Fuel (’08) |
| 25 | Reflektor świateł mijania LH 10A |
| 26 | Przekaźnik klaksonu 20A, moc klaksonu |
| 27 | 5A Lampka ostrzegawcza wyłączenia poduszki powietrznej pasażera (PAD), lampka ostrzegawcza poduszki powietrznej zestawu wskaźników, zasilanie zestawu wskaźników RUN/START (’04-’07) |
| 28 | Transceiver 5A SecuriLock (PATS), monitor PCM IGN (’06-’08) |
| 29 | Moc 15A PCM 4×4 |
| 30 | 15A ’05-’08: Moc PCM 4×4 |
| 31 | 20A Zasilanie radia, moduł radia satelitarnego (’07-’08) |
| 32 | 15A Zawór zarządzania oparami (VMV), przekaźnik sprzęgła klimatyzacji, odpowietrznik pochłaniacza, czujniki nr 11 i nr 21 podgrzewanych gazów spalinowych (HEGO), CMCV, czujnik masowego przepływu powietrza (MAF), zmienna krzywka rozrządu (VCT), podgrzewany dodatni Zawór wentylacji skrzyni korbowej (PCV) (silnik 4,2 l), czujnik CID (silnik 4,2 l), EGR 4,6 l/4,2 l (’06-’08), elektroniczne sprzęgło wentylatora (silniki 4,6 l/5,4 l (’07)) |
| 33 | 15A Cewka zmiany biegów, CMS nr 12 i nr 22, cewki zapłonowe (’06-’08), 4,6 l/4,2 l EGR (’05) |
| 34 | Wtryskiwacze paliwa 20 A (’04-’05), moc PCM, sterowanie kolektorem dolotowym (silnik 4,2 l) |
| 35 | 20A Wskaźnik świateł drogowych w zestawie wskaźników, reflektory świateł drogowych, przekaźnik wyłączający DRL (’08) |
| 36 | 10A Światła skrętu/stopu w prawo do holowania przyczepy |
| 37 | 20A Tylny punkt zasilania, punkt zasilania w konsoli środkowej (’07) |
| 38 | Moc subwoofera 25A |
| 39 | 20A ’04-’06: Gniazdo zasilania tablicy rozdzielczej |
| 40 | 20A Reflektory świateł mijania, DRL |
| 41 | 20A ’04-’06: Zapalniczka do cygar, zasilanie złącza diagnostycznego |
| 42 | 10A Światła kierunkowskazów/stopu w lewo do holowania przyczepy |
| 101 | 30A Elektromagnes rozrusznika |
| 102 | 20A Zasilanie wyłącznika zapłonu |
| 103 | Zawory ABS 20A |
| 104 | Nieużywany |
| 105 | 30A Elektryczne hamulce przyczepy |
| 106 | Ładowanie akumulatora holowniczego przyczepy 30A |
| 107 | Elektryczne zamki do drzwi 30A (BSM) |
| 108 | 30A Elektryczny fotel pasażera |
| 109 | 30A Fotel kierowcy sterowany elektrycznie, regulowane pedały, moduł pamięci ((pedały, siedzenia) (’07-’08)) |
| 110 | 20A ’07-’08: Zapalniczka cygarowa, zasilanie złącza diagnostycznego |
| 111 | Przekaźniki 30A 4×4 |
| 112 | Moc pompy ABS 40A |
| 113 | 30A Wycieraczki i pompa spryskiwacza |
| 114 | 40A Podgrzewane podświetlenie, moc podgrzewanego lustra |
| 115 | 20A ’08: Dach księżycowy |
| 116 | 30A Silnik dmuchawy |
| 117 | 20A ’07-’08: Gniazdo zasilania tablicy rozdzielczej |
| 118 | 30A Podgrzewane siedzenia |
| 401 | Bezpiecznik 30 A: Elektryczne szyby, dach księżycowy (’04-’07), elektrycznie przesuwane podświetlanie |
| Przekaźnik | |
| R01 | Elektromagnes rozrusznika |
| R02 | Opóźnienie akcesoriów |
| R03 | Reflektory drogowe |
| R04 | Podgrzewane podświetlenie |
| R05 | Ładowanie akumulatora holującego przyczepę |
| R06 | Silnik dmuchawy |
| R201 | Lampy do holowania przyczepy |
| R202 | Światła przeciwmgielne |
| R203 | PCM |
| R301 | Lampy cofania do holowania przyczepy (płytka drukowana) |
| R302 | – (płytka drukowana) |
| R303 | Pompa paliwa (płytka drukowana) |
| R304 | Oszczędzanie baterii (płytka drukowana) |
| R305 | Róg (płytka drukowana) |
Oznaczenia elementów mogą różnić się od przedstawionych. Sprawdź informacje na diagramie na okładce pudełka.
Skrzynka przekaźników komory silnika

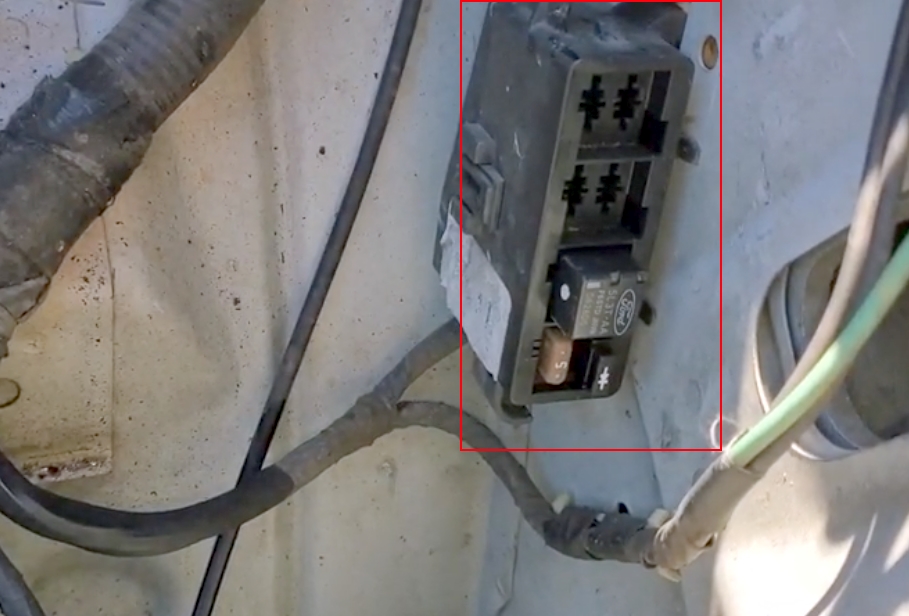

Skrzynka przekaźników pomocniczych znajduje się w komorze silnika na lewym błotniku.
Typ 1

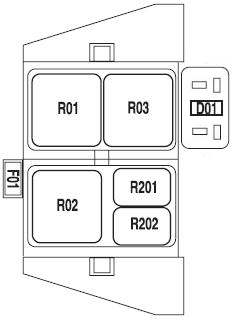

Schemat
| NIE. | A | Przeznaczenie |
| F01 | 5 | Oświetlenie zegarowe |
| Dioda | ||
| D01 | Sprzęgło klimatyzacji | |
| Przekaźnik | ||
| R01 | 4×4 CCW | |
| R02 | 4×4 CW | |
| R03 | Światła do jazdy dziennej (DRL) (jeśli są na wyposażeniu, w przeciwnym razie nieużywane) | |
| R201 | DRL | |
| R202 | Sprzęgło klimatyzacji | |
Typ 2
Schemat
Bez świateł do jazdy dziennej (DRL) i napędu 4×4
Ze światłami do jazdy dziennej (DRL) i napędem 4×4
| NIE. | A | Oznaczenie |
| F03 | 5 | Oświetlenie zegarowe |
| Dioda | ||
| D01 | Sprzęgło klimatyzacji | |
| D02 | ’07-’08: Zintegrowany start jednym dotknięciem (OTIS) | |
| Przekaźnik | ||
| R01 | 4×4 CCW | |
| R02 | 4×4 CW | |
| R03 | Wyłączenie świateł drogowych świateł do jazdy dziennej (DRL). | |
| R201 | DRL | |
| R202 | Sprzęgło klimatyzacji | |
Instrukcja obsługi
Potrzebujesz więcej informacji na temat serwisu Ford F 150 – zapoznaj się z instrukcją obsługi . Lub zadaj pytania w komentarzach.
