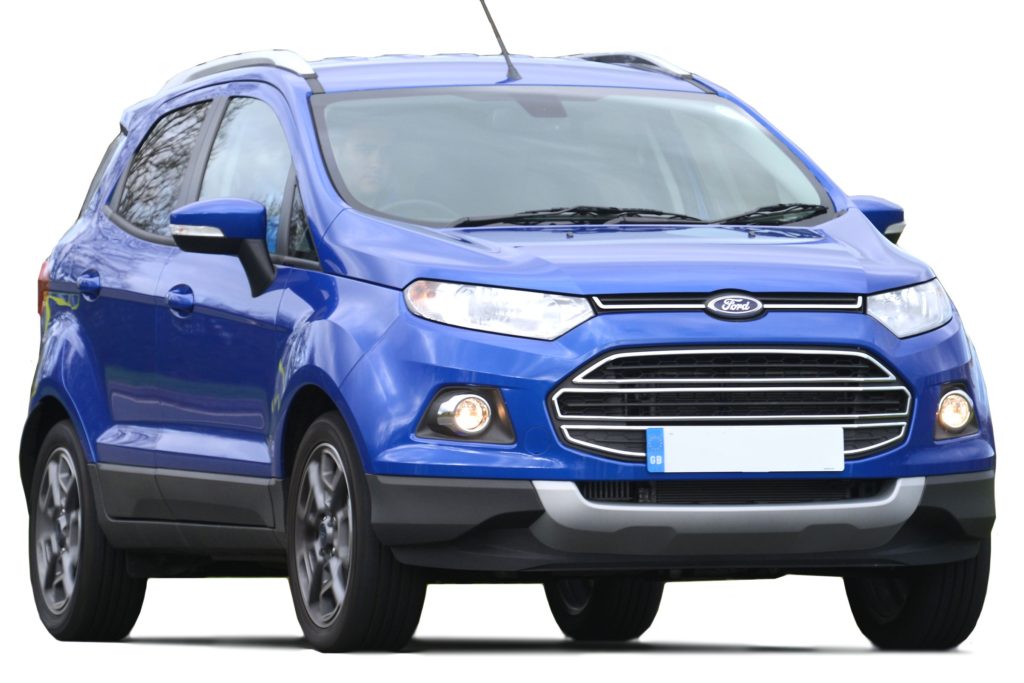

Od 2003 roku Ford EcoSport produkowany jest dotychczas w 2 generacjach. Pierwszy egzemplarz sprzedawany był wyłącznie w Ameryce Łacińskiej. Drugi dostarczany jest na cały świat i był produkowany w latach 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021. W tym okresie był raz aktualizowany. W naszym materiale znajdziesz informacje o oznaczeniach skrzynek bezpieczników i przekaźników do Forda Ecosport drugiej generacji, schematy skrzynek oraz ich zdjęcia. Zwróć uwagę na bezpiecznik zapalniczki.
Model był montowany w fabrykach w Rosji, Rumunii, Chinach, Indiach i innych krajach, dlatego nie ma jednego ogólnego opisu bezpieczników i przekaźników. Ogólny układ skrzynek jest taki sam, ale ich konstrukcja i przeznaczenie elementów obwodu mogą się różnić. W przypadku trudności skontaktuj się ze sprzedawcą.
Przedział pasażerski
Skrzynka bezpieczników znajduje się za schowkiem na rękawiczki. Aby uzyskać dostęp do skrzynki bezpieczników, wykonaj następujące czynności:
- Otwórz schowek i wyjmij zawartość
- Odkręć cztery śruby, a następnie wyjmij półkę ze schowka na rękawiczki
- Odepnij listwę boczną
- Wymontuj zespół schowka podręcznego

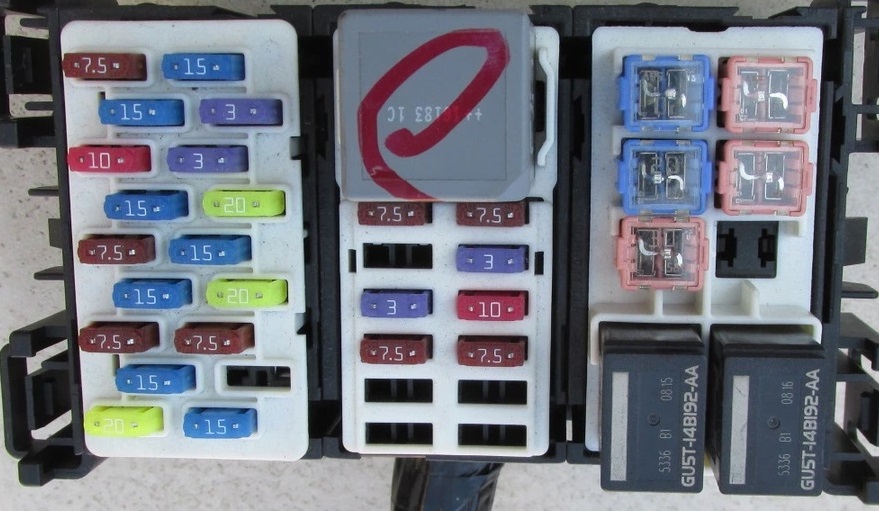

Zdjęcie poglądowe

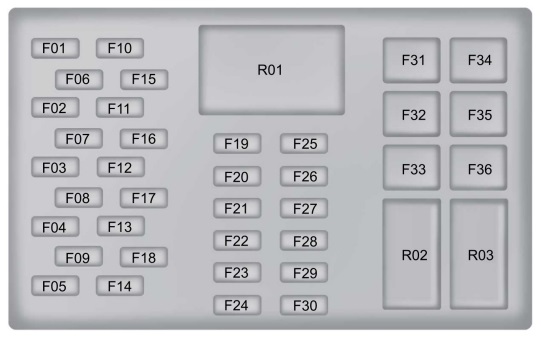

Schemat
Opis
| F1 | 7,5A Sprzęgło sprężarki klimatyzacji. Moduł czujnika deszczu. Automatycznie przyciemniające się lusterko wewnętrzne. |
| F2 | 10A Światła stopu. |
| F3 | Światła cofania 7,5A. |
| F4 | 7,5A Korekcja zasięgu reflektorów. |
| F5 | Wycieraczka 20A. |
| F6 | 15A Wycieraczka tylnej szyby. |
| F7 | 15A Pompka spryskiwacza szyby przedniej. Pompka spryskiwacza tylnej szyby |
| F8 | 15A Podgrzewany fotel kierowcy. |
| F9 | 15A Podgrzewane siedzenie pasażera. |
| F10 | 15A Stacyjka (przełącznik) Stacyjka z przyciskiem. Przekaźnik akcesoriów do otwierania bezkluczykowego. |
| F11 | 3A Tablica przyrządów |
| F12 | 15A Złącze danych. |
| F13 | 7,5A Układ kontroli mikroklimatu – klimatyzator ręczny. Elektroniczna automatyczna klimatyzacja. Czujniki alarmowe. Odbiornik zdalnego dostępu bezkluczykowego. Panel sterowania jednostki audio. Resetowanie modułu interfejsu wyświetlacza przednich elementów sterujących. |
| F14 | 15A System audio. Moduł SYNC. GPS. |
| F15 | Lusterka składane elektrycznie 3A. Szyby przednie z regulatorem szyby. |
| F 16 | 20A Zdalny dostęp bezkluczykowy. |
| F17 | 20A Zdalny dostęp bezkluczykowy. |
| F18 | Nieużywany. |
| F19 | 7,5A Tablica przyrządów |
| F20 | Nieużywany. |
| F21 | 3A Lampka kontrolna wyłączenia poduszki powietrznej pasażera |
| F22 | 7,5A Podgrzewane lusterka zewnętrzne. |
| F23 | Nieużywany. |
| F24 | Nieużywany. |
| F25 | 7,5A Moduł sterujący klimatyzacją. Dmuchawy wentylatora. Przednie światła przeciwmgielne. Nagrzewnica bloku cylindrów. |
| F26 | 3A Moduł sterujący poduszką powietrzną. |
| F27 | 10A Przycisk sterowania wspomaganiem parkowania. Jednostka sterująca układami nadwozia. Pasywny system antykradzieżowy. System antywłamaniowy. Stacyjka (przełącznik). Panel. Elektryczne wspomaganie kierownicy. Pompka spryskiwacza przedniej szyby. Pompka spryskiwacza tylnej szyby |
| F28 | Pedał przyspieszenia 7,5 A. Wysokociśnieniowa pompa paliwa. Moduł sterujący układu napędowego. Moduł sterujący skrzynią biegów. |
| F29 | Nieużywany. |
| F30 | Nieużywany. |
| F31 | Bezpiecznik zapalniczki samochodowej 20A. Dodatkowe gniazda zasilania z przodu. |
| F32 | 20A Tylne dodatkowe gniazda zasilania. |
| F33 | Nieużywany. |
| F34 | 30A Szyby przednie z podnośnikami szyb. |
| F35 | 30A Tylne szyby z elektryczną szybą. |
| F36 | Nieużywany. |
Za zapalniczkę odpowiada bezpiecznik nr 31, 20A.
Przekaźnik
- R01 – Zapłon
- R02 – Stacyjka z przyciskiem
- R03 – Akcesorium do systemu otwierania pojazdu bez kluczyka.
Komora silnika
Puszki montażowe
Skrzynka główna z bezpiecznikami i przekaźnikami w komorze silnika znajduje się po lewej stronie obok szyjki zbiornika płynu do spryskiwaczy i jest przykryta pokrywą ochronną.

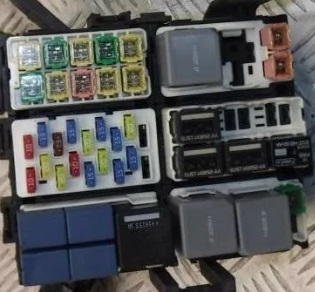

Zdjęcie

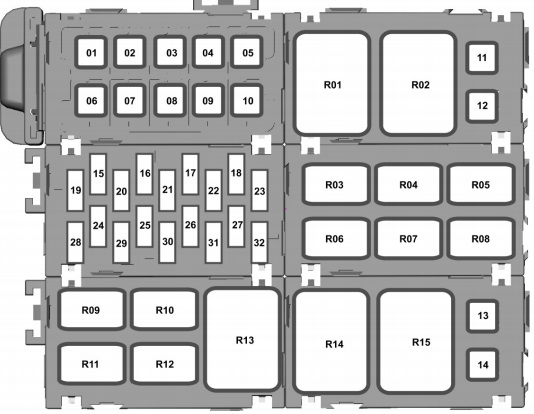

Schemat
Przeznaczenie
| 1 | 60A Skrzynka bezpieczników w komorze silnika |
| 2 | 40A Układ przeciwblokujący |
| 3 | 60A Skrzynka bezpieczników w komorze silnika. Moduł sterujący układu napędowego |
| 4 | 40A Elektryczny wentylator dmuchawy |
| 5 | 60A Skrzynka bezpieczników w kabinie pasażerskiej |
| 6 | 30A Centralny zamek. Alarm antykradzieżowy |
| 7 | 60A Przekaźnik zapłonu, skrzynka bezpieczników w kabinie pasażerskiej |
| 8 | Rozrusznik 30A |
| 9 | Wentylator chłodzący o dużej prędkości 60 A, skrzynka bezpieczników pod maską. |
| 10 | 30/40 / 60A Moduł sterujący skrzynią biegów. Świece żarowe. Wentylator chłodzący o niskiej prędkości — 1,0 l EcoBoost. |
| 11 | 30A Ogrzewana przednia szyba (lewa strona) |
| 12 | 30A Ogrzewana przednia szyba (prawa strona) |
| 13 | Wentylator chłodzący o niskiej prędkości 30 A — 1,5 l Duratec-16 V Ti-VCT i 1,5 l Duratorq-TDCi |
| 14 | 30A Moduł sterujący skrzynią biegów |
| 15 | 15A System zapobiegania rozładowaniu akumulatora. Przednie światła przeciwmgielne Światła drogowe. Oświetlenie wewnętrzne. Światło mijania, prawa strona. Kontrolka wyłączenia poduszki powietrznej pasażera |
| 16 | 15A Światła mijania, lewa strona. Światła postojowe. Tylne światło przeciwmgielne. Sprzęt do oświetlenia dziennego. |
| 17 | 15A Światła drogowe |
| 18 | 20A Sygnał dźwiękowy |
| 19 | 20A Pompa elektroniczna |
| 20 | 7,5A Moduł sterujący skrzynią biegów. Moduł sterujący układu napędowego |
| 21 | 20A Przekaźnik pompy paliwa i wtryskiwaczy paliwa |
| 22 | 15A Przednie światła przeciwmgielne Światła drogowe. Oświetlenie wewnętrzne. Kierunkowskazy |
| 23 | 10/15A Sygnał dźwiękowy załączenia awaryjnego zasilania akumulatorowego. Alarm antykradzieżowy. Przekaźnik klaksonu |
| 24 | 20A Ogrzewana tylna szyba. Podgrzewane lusterka zewnętrzne |
| 25 | Przekaźnik klimatyzacji. Przekaźnik klimatyzacji – 1,0L EcoBoost. |
| 26 | 20a Układ przeciwblokujący z elektroniczną kontrolą stabilności |
| 27 | 15A Przednie światła przeciwmgielne |
| 28 | 10A Pompa wodna |
| 29 | 15/20A Cewka zapłonowa |
| 30 | 15A Przekaźnik wentylatora chłodzącego o wysokiej i niskiej prędkości. Moduł sterujący układu napędowego. Zawór odpowietrzający filtra węglowego układu kontroli oparów paliwa. |
| 31 | 15A Zawór elektromagnetyczny zimnego rozruchu. Podgrzewana sonda lambda 20 A Moduł sterujący zespołem napędowym – 1,5 l Duratorq-TDCi. |
| 32 | Nieużywany. |
Przekaźnik
| R1 | Wentylator chłodzący o dużej prędkości |
| R2 | Świece żarowe |
| R3 | Przednie światła przeciwmgielne, tylne światła przeciwmgielne |
| R4 | Pompa paliwa — 1,5 l Duratorq-TDCi |
| R5 | Światła cofania |
| R6 | Światła drogowe |
| R7 | Moduł sterujący klimatyzacją |
| R8 | Sygnał dźwiękowy |
| R9 | Wentylator chłodzący o niskiej prędkości |
| R10 | Rozrusznik |
| R11 | Pompa paliwa — 1,0 l EcoBoost i 1,5 l Duratec-16V Ti-VCT. Podgrzewacz oleju napędowego — 1,5 l Duratorq-TDCi. |
| R12 | Dmuchawy wentylatora |
| R13 | Moduł sterujący układu napędowego |
| R14 | Nagrzewnica bloku cylindrów |
| R15 | Nagrzewnica bloku cylindrów |
Skrzynka akumulatora
Znajduje się na dodatnim zacisku akumulatora i składa się z wkładek bezpiecznikowych dużej mocy.

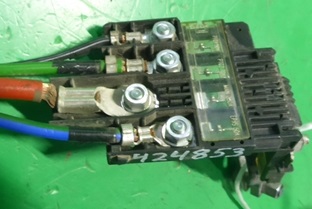

Zdjęcie poglądowe

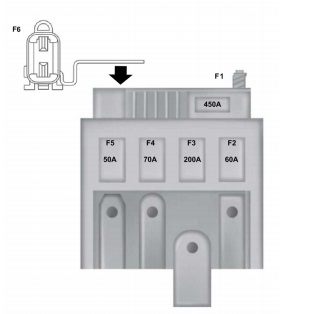

Schemat
Opis
| F1 | Rozrusznik 450A |
| F2 | Elektryczne wspomaganie kierownicy 60A. |
| F3 | 200A Skrzynka bezpieczników w komorze silnika. |
| F4 | 70A Podgrzewacz bloku cylindrów. |
| F5 | 50A Podgrzewacz bloku cylindrów. |
| F6 | System monitorowania akumulatora 30A. |
W niektórych modelach w miejscach podłączenia wentylatorów chłodzących istnieje możliwość zamontowania osobnych bezpieczników termicznych.
To wszystko, a jeśli masz coś do dodania, napisz w komentarzach.
