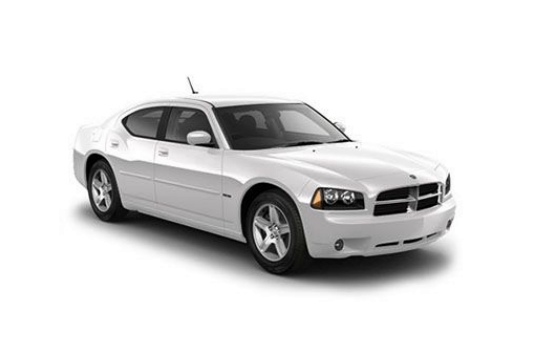

Dodge ponownie wprowadził ładowarkę w 2005 roku na rok modelowy 2006 w nowej formie. Lata produkcji 2007, 2008, 2009, 2010. Ta generacja była dostępna w wersjach z silnikami V6 i V8 sprzężonymi z automatycznymi skrzyniami biegów. W naszym materiale znajdziesz oznaczenia bezpieczników i przekaźników Dodge Charger wraz ze schematami skrzynek i ich lokalizacją.
Konstrukcja skrzynek może różnić się od pokazanej i zależy od roku produkcji oraz poziomu wyposażenia. Sprawdź przyporządkowanie w dokumentacji technicznej lub schematach na tylnej okładce.
Contents

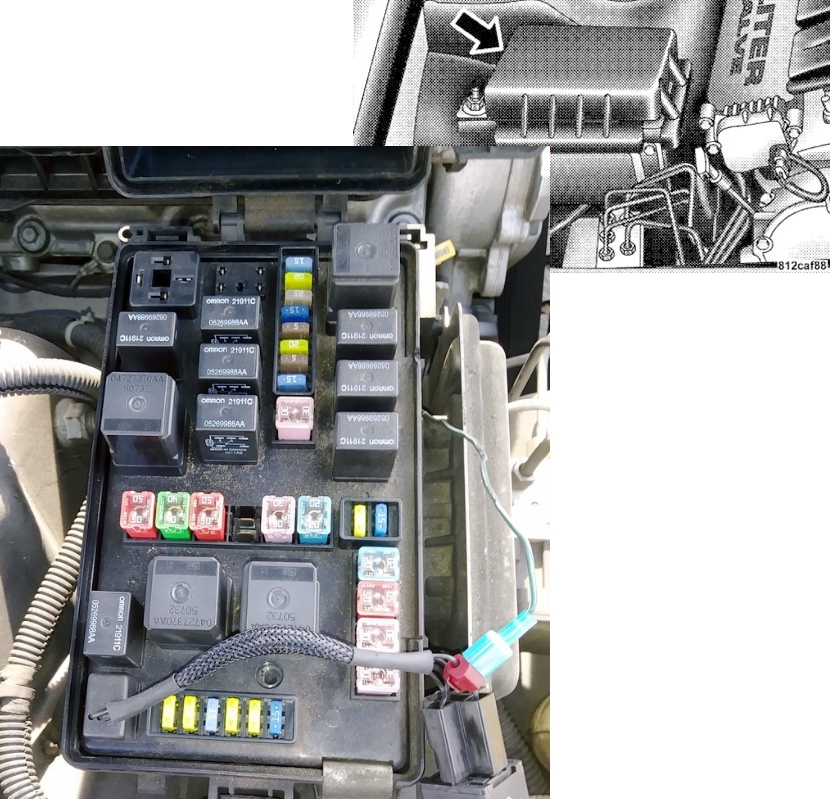

Skrzynka bezpieczników komory silnika
Typ 1
2006, 2007

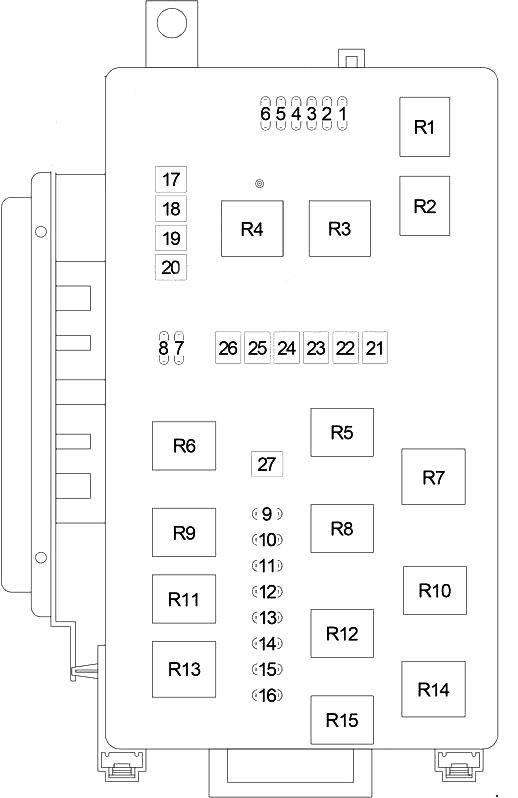

Schemat
Opis
| 1 | — |
| 2 | — |
| 3 | Regulowane pedały 15A – jeśli są na wyposażeniu |
| 4 | Sprzęgło/klakson AC 20A |
| 5 | — |
| 6 | Przedni moduł sterujący 15A (FCM) |
| 7 | Światła przeciwmgielne 20A – jeśli są na wyposażeniu |
| 8 | Światła 15A – licencja. Park. Znacznik boczny. Zatrzymywać się. Zakręt |
| 9 | Przedni moduł sterujący 15A (FCM) |
| 10 | Moduł sterujący zespołem napędowym (PCM)/rozrusznik 5A |
| 11 | 25A Moduł automatycznego wyłączania/sterowania zespołem napędowym (PCM) |
| 12 | — |
| 13 | — |
| 14 | Moduł sterujący zespołem napędowym 25A (PCM) |
| 15 | Wtryskiwacze 20A. Cewki zapłonowe |
| 16 | — |
| 17 | Zawory układu przeciwblokującego (ABS) 30A – jeśli są na wyposażeniu/Moduł sterujący zespołem napędowym (PCM) |
| 18 | Wycieraczka/spryskiwacz przedniej szyby 30A |
| 19 | 50a Wentylator chłodnicy |
| 20 | 20A Rozrusznik |
| 21 | Silnik pompy układu przeciwblokującego (ABS) 50 A – jeśli jest na wyposażeniu |
| 22 | 40A AC sprzęgło/wentylator chłodnicy, wysoki — niski |
| 23 | — |
| 24 | Wentylator chłodnicy 60A — AWD |
| 25 | Przedni moduł sterujący 30A (FCM) |
| 26 | 20A Skrzynia biegów – RLE |
| 27 | Przedni moduł sterujący 30A (FCM) |
| Przekaźnik | |
| R1 | Klakson |
| R2 | Sprzęgło sprężarki klimatyzacji |
| R3 | Sterowanie wentylatorem chłodnicy (wysokie/niskie) |
| R4 | Wentylator chłodnicy (wysoki) |
| R5 | Wycieraczka włączona/wyłączona |
| R6 | Kontrola transmisji |
| R7 | Sterowanie wentylatorem chłodnicy |
| R8 | Wycieraczka wysoka/niska |
| R9 | Rozrusznik |
| R10 | Regulowane pedały |
| R11 | Lampa parkowa |
| R12 | Przednia lampa przeciwmgielna |
| R13 | Automatyczne wyłączenie |
| R14 | Przekaźnik wyładowczy o dużej intensywności |
| R15 | Nieużywany |

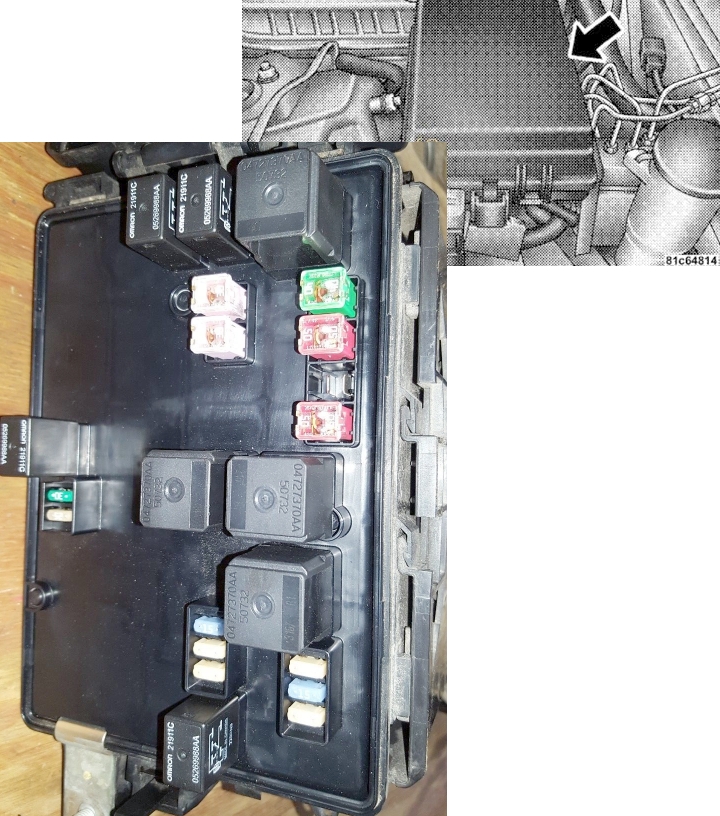

Typ 2

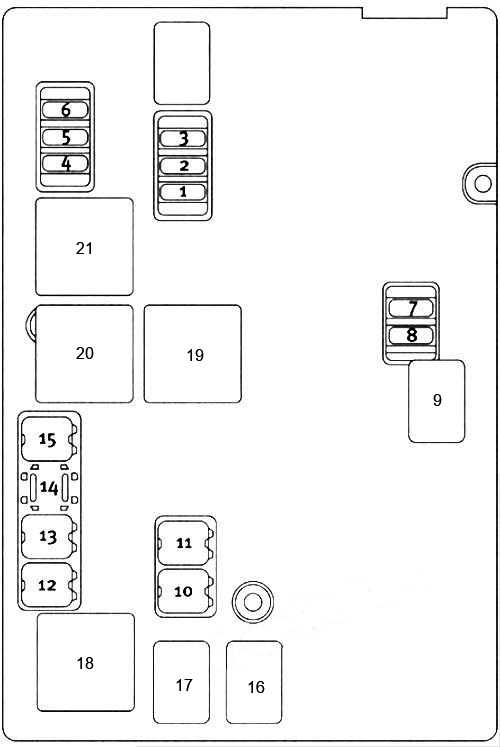

Schemat
Przeznaczenie
| 1 | Silnik spryskiwacza 15A |
| 2 | Moduł sterujący układu napędowego 25 A (PCM) |
| 3 | 25A Uruchomienie/uruchomienie zapłonu |
| 4 | 25A Alternator/elektromagnes EGR |
| 5 | 15A Diesel PCM – jeśli jest na wyposażeniu |
| 6 | 25A Cewki zapłonowe/wtryskiwacze/zawór krótkokanałowy |
| 7 | Spryskiwacz reflektorów 25A – jeśli jest na wyposażeniu |
| 8 | Rozrusznik 25A |
| 9 | Przekaźnik rozrusznika |
| 10 | Wycieraczka 30A |
| 11 | Zawory układu przeciwblokującego (ABS) 30A – jeśli są na wyposażeniu |
| 12 | Wentylator chłodnicy 40A |
| 13 | Silnik pompy układu przeciwblokującego (ABS) 50 A – jeśli jest na wyposażeniu |
| 14 | Wentylator chłodnicy 60A |
| 15 | Wentylator chłodnicy 50A |
| 16 | Przekaźnik Wycieraczki WŁ./WYŁ |
| 17 | Przekaźnik wycieraczki wysoki/niski |
| 18 | Sterowanie zabawą przekaźnika chłodnicy |
| 19 | Przekaźnik Sterowanie pracą chłodnicy (niski) |
| 20 | Przekaźnik Sterowanie pracą chłodnicy (wysoki) |
| 21 | Przekaźnik automatycznie wyłączony |
| 22 | Przekaźnik Uruchomienie/Start |
Skrzynka bezpieczników przedziału bagażowego
Montowany obok akumulatora.

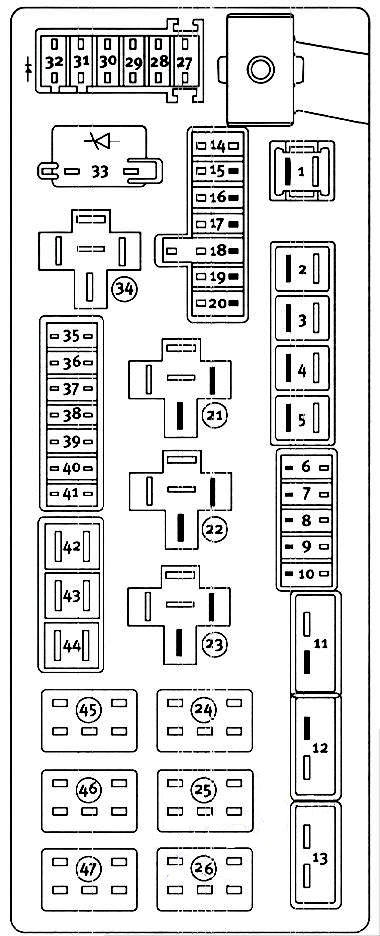

Schemat
Oznaczenie
| 1 | Pobór prądu przy wyłączonym zapłonie 60 A (IOD) (Wnęka 1 tylnego centrum dystrybucji zasilania zawiera czarny bezpiecznik IOD potrzebny do przetwarzania pojazdu podczas montażu. Częścią zamienną serwisową jest żółty bezpiecznik kasetowy 60 A.) |
| 2 | Zintegrowany moduł zasilania 40A (IPM) |
| 3 | — |
| 4 | Zintegrowany moduł zasilania 40A (IPM) |
| 5 | Podgrzewane siedzenia 30A – jeśli są na wyposażeniu |
| 6 | Pompa paliwa 20A |
| 7 | 15A Podgrzewane tylne siedzenia – jeśli są na wyposażeniu |
| 8 | Złącze łącza diagnostycznego 15 A (DLC)/bezprzewodowy moduł sterujący (WCM)/bezprzewodowy węzeł zapłonowy (WIN) |
| 9 | Gniazdo zasilania 20A |
| 10 | — |
| 11 | 25A Zestaw wskaźników i przełącznik w fotelu kierowcy (jeśli jest na wyposażeniu) (Wnęki 11, 12 i 13 zawierają samoresetujące się bezpieczniki (przerywacze), które mogą być serwisowane wyłącznie przez autoryzowanego dealera) |
| 12 | 25A Przełącznik siedzenia pasażera (jeśli jest na wyposażeniu) (Wnęki 11, 12 i 13 zawierają samoresetujące się bezpieczniki (przerywacze), które mogą być serwisowane wyłącznie przez autoryzowanego dealera) |
| 13 | 25A Moduły drzwi, włącznik podnośnika szyb kierowcy i włącznik podnośnika szyb pasażera (Wnęki 11, 12 i 13 zawierają samoresetujące się bezpieczniki (przerywacze), które mogą być serwisowane wyłącznie przez autoryzowanego dealera) |
| 14 | 10 A Sterowanie nagrzewnicą AC/klaster/moduł zabezpieczający – jeśli jest na wyposażeniu |
| 15 | 20A Moduł hamulca holowniczego przyczepy – jeśli jest na wyposażeniu |
| 16 | Tylne gniazdo zasilania 20 A (Magnum) |
| 17 | Klaster 20A |
| 18 | Możliwość wyboru gniazdka elektrycznego 20A |
| 19 | Światła stopu 10A |
| 20 | — |
| 21 | Bieg sztafetowy |
| 22 | Przekaźnik odmgławiacza tylnej szyby |
| 23 | Przekaźnik Opóźnienie akcesoriów |
| 24 | Transmisja przekaźnikowa |
| 25 | Przekaźnik Tylna lampa przeciwmgielna |
| 26 | Przekaźnik wycieraczki tylnej |
| 27 | Kontroler zabezpieczenia pasażerów 10A (ORC) |
| 28 | 10 A Zapłon, sterowanie nagrzewnicą AC/reflektory/kontroler urządzenia przytrzymującego pasażera (ORC) |
| 29 | Zestaw wskaźników 5A/elektroniczny program stabilizacji (ESP) – jeśli jest na wyposażeniu/moduł sterujący zespołem napędowym (PCM)/wyłącznik ŚWIATŁA STOP |
| 30 | Moduły drzwi 10A/lusterka elektryczne/moduł sterowania układem kierowniczym (SCM) |
| 31 | — |
| 32 | — |
| 33 | — |
| 34 | — |
| 35 | Moduł anteny 5A – jeśli jest na wyposażeniu/lusterka zasilane |
| 36 | 20A Telefon głośnomówiący – jeśli jest na wyposażeniu/monitor wideo – jeśli jest na wyposażeniu/Radio |
| 37 | Transmisja 15A |
| 38 | 10A Światło ładunkowe/odbiornik satelitarny (SDARS) Wideo – jeśli jest na wyposażeniu/Moduł informacji o pojeździe – jeśli jest na wyposażeniu |
| 39 | Podgrzewane lusterka 10A – jeśli są na wyposażeniu |
| 40 | 5A Automatyczne wewnętrzne lusterko wsteczne – jeśli jest na wyposażeniu/Podgrzewane siedzenia – jeśli jest na wyposażeniu/Przełącz bank |
| 41 | 10 A Sterowanie ogrzewaniem AC/Reflektory/Asystent parkowania – jeśli jest na wyposażeniu/Monitorowanie ciśnienia w oponach – jeśli jest na wyposażeniu |
| 42 | Silnik dmuchawy przedniej 30A |
| 43 | Odszraniacz tylnej szyby 30A |
| 44 | Wzmacniacz 20A – jeśli jest na wyposażeniu / Szyberdach – jeśli jest na wyposażeniu |
| 45 | Aktywacja lampy przekaźnikowej |
| 46 | Przekaźnik Pompa paliwa |
| 47 | Przekaźnik Podgrzewane siedzenia tylne |
Bezpieczniki zapalniczki samochodowej (gniazdo zasilania) to bezpieczniki nr 9 (gniazdo zasilania konsoli) i nr 18 (wybierane gniazdko zasilania).
