Dodge Charger LD wprowadza ładowarkę 7 generacji. Lata emisji 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. W tym czasie model został odnowiony i unowocześniony. Pokażemy opis bezpieczników i przekaźników Dodge Charger LD wraz ze schematami skrzynek i ich lokalizacją.
Konstrukcja pudełek może różnić się od pokazanej i zależy od roku produkcji oraz wyposażenia Twojego samochodu. Dopasuj zadanie do diagramów na wieczku pudełka.
Skrzynka bezpieczników komory silnika

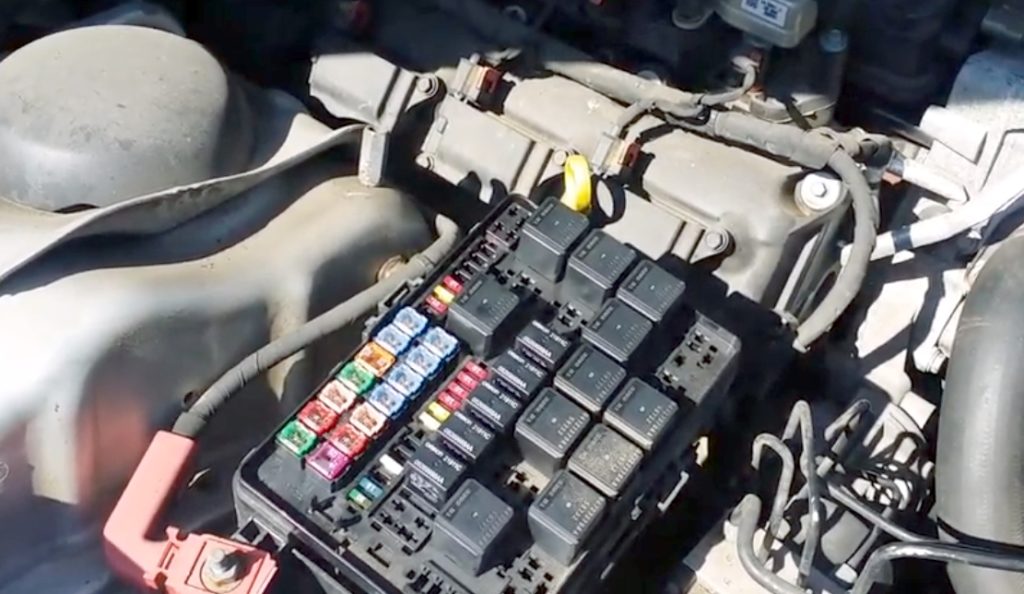

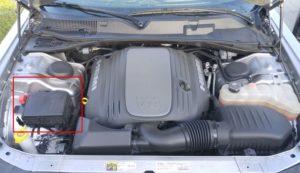

Przedni ośrodek dystrybucji mocy znajduje się w komorze silnika. Moduł ten zawiera bezpieczniki i przekaźniki.
Zdjęcie

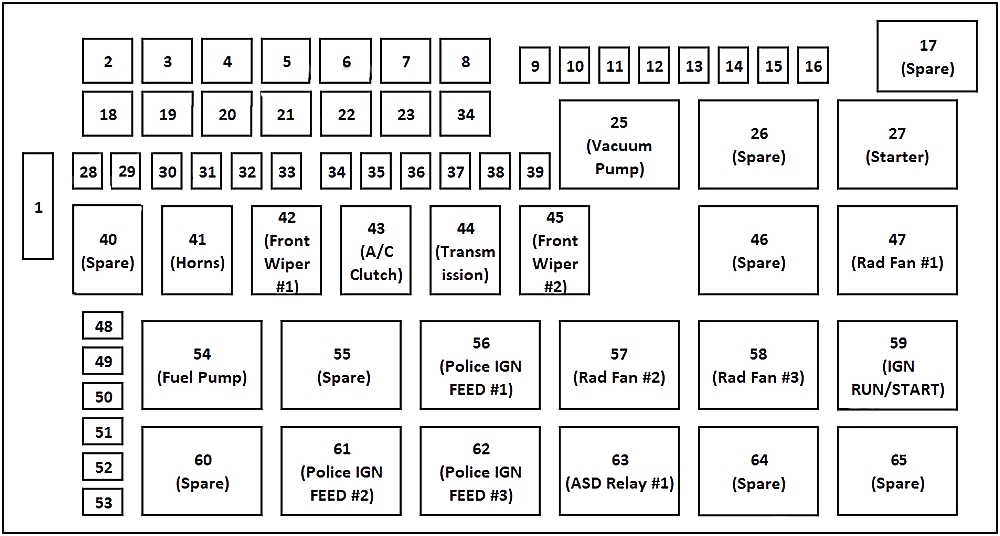

Schemat
Opis
| 1 | Bezpiecznik – zapasowy |
| 2 | Wentylator chłodnicy 40 A nr 1 – (inny niż 6,2 l z doładowaniem) |
| 3 | Elektryczne wspomaganie kierownicy 50 A nr 1 – jeśli jest na wyposażeniu / Wentylator chłodnicy (6,2 l z doładowaniem) – jeśli jest na wyposażeniu |
| 4 | Rozrusznik 30A |
| 5 | Hamulec przeciwblokujący 40A |
| 6 | Hamulec przeciwblokujący 30A |
| 7 | 20A Uruchomienie policyjnego zapłonu / ACC nr 1 |
| 8 | 20A Uruchomienie policyjnego zapłonu / ACC nr 2 |
| 9 | Moduł napędu na wszystkie koła 20 A – jeśli jest na wyposażeniu |
| 10 | 10A Włamanie MOD (300) – jeśli jest na wyposażeniu / Lampa pod maską – Policja |
| 11 | 20A Rogi |
| 12 | Sprzęgło klimatyzacji 10A |
| 13 | Bezpiecznik – zapasowy |
| 14 | Bezpiecznik – zapasowy |
| 15 | 20A Lewy HID – jeśli jest na wyposażeniu |
| 16 | 20A Prawy HID – jeśli jest na wyposażeniu |
| 18 | Wentylator chłodnicy 50 A – (bez doładowania 6,2 l) |
| 19 | Elektryczne wspomaganie kierownicy 50 A nr 2 – jeśli jest na wyposażeniu / Wentylator chłodnicy nr 2 (6,2 l z doładowaniem) |
| 20 | Silnik wycieraczek 30A |
| 21 | Spryskiwacze reflektorów 30A – jeśli są na wyposażeniu. Karma dla nietoperzy policyjnych nr 2 |
| 22 | Pompa chłodzenia silnika 40A (6,2 l z doładowaniem) / Karma dla nietoperzy policyjnych nr 3 |
| 23 | 20A Karma dla nietoperzy policyjnych nr 1 |
| 24 | 20A Uruchomienie zapłonu policyjnego/zasilanie ACC nr 3 |
| 28 | Bezpiecznik – zapasowy |
| 29 | 15A Moduł sterowania skrzynią biegów (Challenger/Policja ładująca) / Elektroniczny moduł zmiany biegów (Challenger) |
| 30 | Bezpiecznik – zapasowy |
| 31 | Moduł silnika 25A |
| 32 | Bezpiecznik – zapasowy |
| 33 | Bezpiecznik – zapasowy |
| 34 | Układ napędowy 25 A nr 1 |
| 35 | Układ napędowy 20 A nr 2 |
| 36 | Moduł hamulca przeciwblokującego 10A |
| 37 | Sterownik silnika 10 A / Przekaźniki wentylatora rad (ładowarka/300) / Moduł elektrycznego wspomagania układu kierowniczego (ładowarka/300) / 5-biegowy TCM |
| 38 | Moduł poduszki powietrznej 10A |
| 39 | 10A EPS (Challenger) / EHPS (Policja) / Przekaźnik sprzęgła AC / Przekaźnik pompy próżniowej / Przekaźniki wentylatora Rad (Challenger) |
| 48 | Odłącznik modułu AWD/osi przedniej 10 A – jeśli jest na wyposażeniu |
| 49 | Bezpiecznik – zapasowy |
| 50 | Bezpiecznik – zapasowy |
| 51 | Pompa próżniowa 20A |
| 52 | Rejs adaptacyjny 5A – jeśli jest na wyposażeniu |
| 53 | Bezpiecznik – zapasowy |
Skrzynka bezpieczników przedziału bagażowego

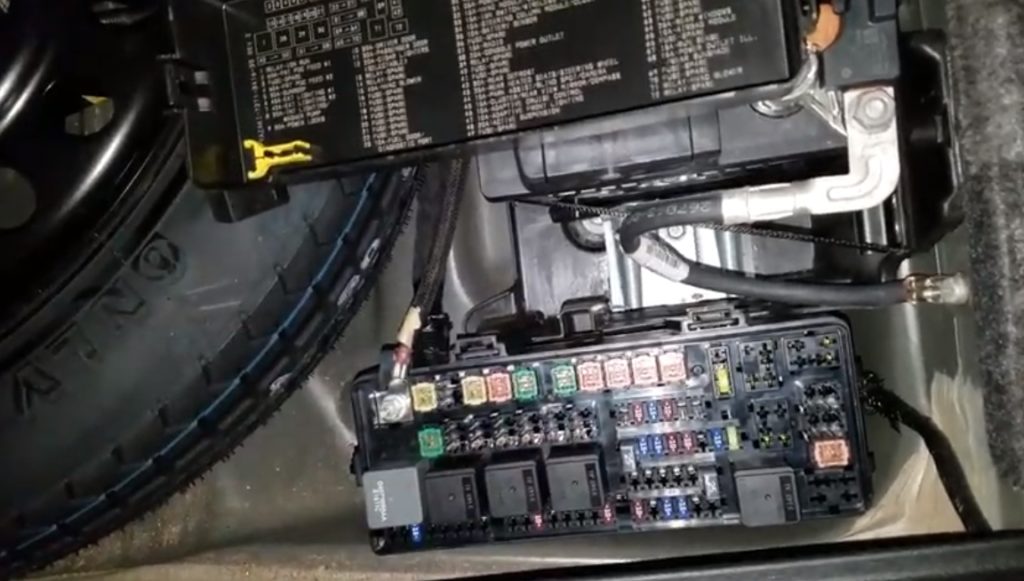

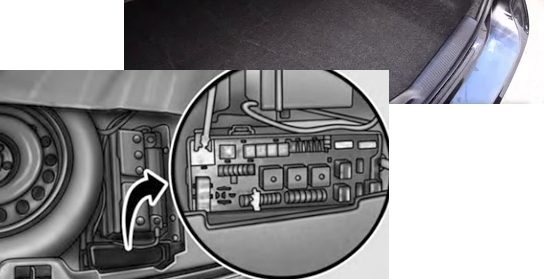

W bagażniku pod panelem dostępu do koła zapasowego znajduje się także centrum dystrybucji mocy. Centrum to zawiera bezpieczniki i przekaźniki.
Zdjęcie

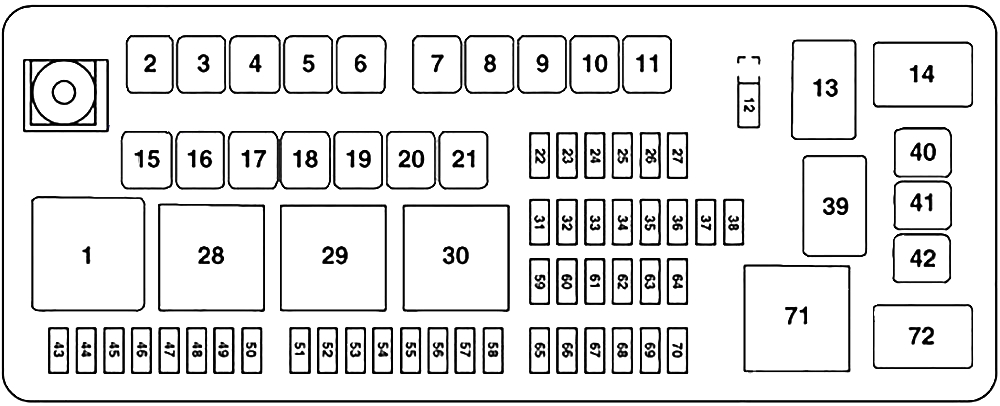

Schemat
Przeznaczenie
| 2 | 60A Przednie zasilanie PDC nr 1 |
| 3 | Bezpiecznik – zapasowy |
| 4 | 60A Przednie zasilanie PDC nr 2 |
| 5 | Lampa szyberdachowa/kopułowa 30A – policja |
| 6 | Oświetlenie zewnętrzne 40A #1 |
| 7 | Oświetlenie zewnętrzne 40A #2 |
| 8 | Oświetlenie wewnętrzne 30A |
| 9 | Blokady zasilania 40A |
| 10 | Moduł sterujący drzwi kierowcy 30A |
| 11 | Moduł sterujący drzwiami pasażera 30A |
| 12 | 20 A Podwójna konsola środkowa USB z tyłu/zapalniczka IP – jeśli jest na wyposażeniu |
| 15 | Dmuchawa HVAC 40A |
| 16 | Lampa punktowa lewa 20A – Policja |
| 17 | Lampa punktowa prawa 20A – policja |
| 18 | Interfejs sieciowy Mod 30A – Policja |
| 19 | Bezpiecznik – zapasowy |
| 20 | Bezpiecznik – zapasowy |
| 21 | Pompa paliwa 30 A (inna niż 6,2 l SRT Demon) |
| 22 | Modyfikacja bramy cybernetycznej 5A |
| 23 | 10A Drzwiczki wlewu paliwa/port diagnostyczny |
| 24 | Zintegrowany stos centralny 10A |
| 25 | Monitor ciśnienia w oponach 10A |
| 26 | Moduł transmisji Cygnus 15A (ładowarka/300) / elektroniczny moduł zmiany biegów (ładowarka/300) |
| 27 | Wzmacniacz 25A – jeśli jest na wyposażeniu |
| 31 | Fotele elektrycznie sterowane 25 A – jeśli są na wyposażeniu |
| 32 | Moduł/klaster HVAC 15A |
| 33 | Wyłącznik zapłonu 15 A/moduł koncentratora RF/blokada kolumny kierownicy (300) – jeśli jest na wyposażeniu |
| 34 | Moduł/zegar kolumny kierownicy 10A (300) |
| 35 | Czujnik akumulatora 5A |
| 36 | Elektroniczny zawór wydechowy 15A – jeśli jest na wyposażeniu |
| 37 | Radia 20A |
| 38 | Gniazdo zasilania 20 A wewnątrz podłokietnika/konsoli multimedialnej |
| 40 | Pompa paliwa 30 A (6,2 l SRT Demon – jeśli jest na wyposażeniu) |
| 41 | Pompa paliwa 30 A (6,2 l SRT Demon – jeśli jest na wyposażeniu) |
| 42 | 30A Odszranianie tyłu |
| 43 | 20A Moduł komfortu fotela i kierownicy (podgrzewana kierownica/podgrzewane siedzenia RR) |
| 44 | Asystent parkowania 10A/kamera martwego pola/kamera cofania |
| 45 | Zestaw wskaźników 15A / Lusterko wsteczne / Kompas (ładowarka/300) / Czujnik wilgotności / Kamera skierowana do przodu (opuszczenie pasa ruchu) / Cyber Gateway |
| 46 | Bezpiecznik – zapasowy |
| 47 | Adaptacyjne oświetlenie przednie / światła do jazdy dziennej 10 A – jeśli są na wyposażeniu |
| 48 | Aktywne zawieszenie 20A – (6,4 l / 6,2 l) |
| 49 | Bezpiecznik – zapasowy |
| 50 | Bezpiecznik – zapasowy |
| 51 | 20A Przednie podgrzewane/wentylowane siedzenia – jeśli są na wyposażeniu |
| 52 | Przełączniki podgrzewanych uchwytów na napoje/podgrzewanych tylnych siedzeń 10 A – jeśli są na wyposażeniu |
| 53 | 10A Moduł HVAC/w czujniku temperatury pojazdu |
| 54 | Bezpiecznik – zapasowy |
| 55 | Bezpiecznik – zapasowy |
| 56 | Bezpiecznik – zapasowy |
| 57 | Bezpiecznik – zapasowy |
| 58 | Moduł poduszki powietrznej 10A |
| 59 | Pedały regulowane 20A – Policja |
| 60 | Bezpiecznik – zapasowy |
| 61 | Bezpiecznik – zapasowy |
| 62 | Bezpiecznik – zapasowy |
| 63 | Bezpiecznik – zapasowy |
| 64 | 25A Tylne szyby (ładowarka/300) |
| 65 | Moduł poduszki powietrznej 10A |
| 66 | Bezpiecznik – zapasowy |
| 67 | 10A Czujnik deszczu i światła / Szyberdach / Lusterko wewnętrzne RR / Przekaźnik policyjny |
| 68 | Podwójne gniazdko elektryczne 10 A — R/A Sense (ładowarka/300) Tylna osłona przeciwsłoneczna (ładowarka/300) RR Zegar USB |
| 69 | Bezpiecznik – zapasowy |
| 70 | Bezpiecznik – zapasowy |
Bezpieczniki zapalniczki (gniazda zasilania) w Dodge Charger to bezpieczniki nr 12, 38 i 61
