Chevrolet Epica to średniej wielkości sedan produkowany w latach 2006, 2007, 2008, 2009, 2010, 2011 i 2012. Znany również jako Daewoo Tosca. Nasz artykuł zawiera informacje na temat wszystkich skrzynek przekaźników i bezpieczników Chevroleta Epica wraz z opisem i lokalizacją. Podświetl bezpiecznik zapalniczki.
Contents
Przedział pasażerski

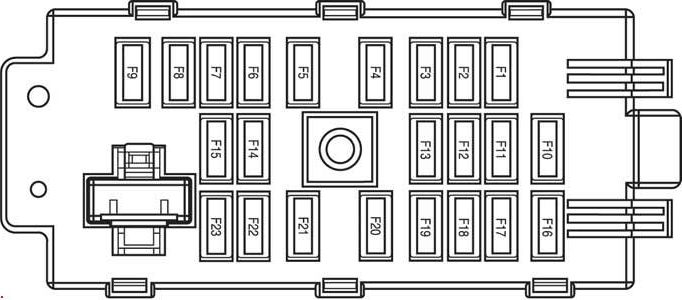

Znajduje się po lewej stronie na końcu deski rozdzielczej.

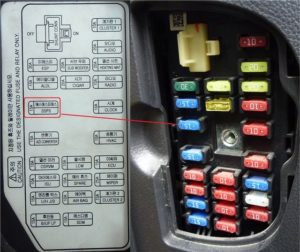

Na odwrocie okładki znajduje się oryginalny opis bezpieczników.
Schemat
Przeznaczenie
| F1 | 10 | KLASTER2 | Zestaw wskaźników, wyświetlacz informacyjny, LCM, moduł RKE, TCM, przełącznik PNP |
| F2 | 25 | WYCIERACZKA | Przełącznik wycieraczek/spryskiwaczy, silnik wycieraczek, moduł czujnika deszczu |
| F3 | 15 | ECU | Nieużywany |
| F4 | 10 | HVAC | ISU, przekaźnik wentylatora, przełącznik MTC/FATC, siłownik wyboru trybu, siłownik recyrkulacji |
| F5 | 10 | ZEGAR | Przednia lampka sufitowa / włącznik szyberdachu, LCM, zegar cyfrowy |
| F6 | 10 | RADIO | System audio, moduł nawigacyjny |
| F7 | 20 | MATA GRZEWCZA | Przełącznik podgrzewanego dywanika – kierowca/pasażer |
| F8 | 20 | AUDIO | System nagłośnienia |
| F9 | 10 | KLASTER1 | Zestaw wskaźników, przełącznik MTC / FATC, zegar cyfrowy, wyświetlacz informacyjny, LCM, włożony przełącznik kluczykowy, moduł RKE |
| F10 | 10 | HR | HR |
| F11 | 10 | PODUSZKA POWIETRZNA | Lampka ostrzegawcza poduszki powietrznej pasażera/pasa bezpieczeństwa, czujnik PPD |
| F12 | 10 | ZAPASOWY | Zapasowy |
| F13 | 10 | LCM | LCM |
| F14 | 20 | CYGARO | Dodatkowe gniazdko, zapalniczka |
| F15 | 20 | GŁOŚNIK NISKOTONOWY | Głośnik niskotonowy |
| F 16 | 15 | Płyta B/UP | Dźwignia zmiany biegów, przełącznik PNP, przełącznik biegu wstecznego, lusterko ECM, przełącznik hamulca, zestaw wskaźników |
| F17 | 15 | U/HJ/B | ECM, moduł pompy paliwa, automatyczna skrzynia biegów, czujnik MAF |
| F18 | 10 | BCM | ISU, włącznik wycieraczek/spryskiwaczy |
| F19 | 10 | OSRVM | Zasilanie lusterka – kierowca/pasażer, przełącznik MTC/FATC |
| F20 | 15 | PRZETWORNIK A/C | Nieużywany |
| F21 | 15 | SSPS | Moduł SSPS |
| F22 | 15 | ALDL | DLC, przełącznik otwierania bagażnika |
| F23 | 30 | WYJŚCIE | Elektroniczna jednostka sterująca hamulcem |
Bezpiecznik nr 14 odpowiada za zapalniczkę.
Komora silnika

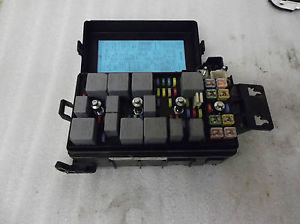

Główne pudełko

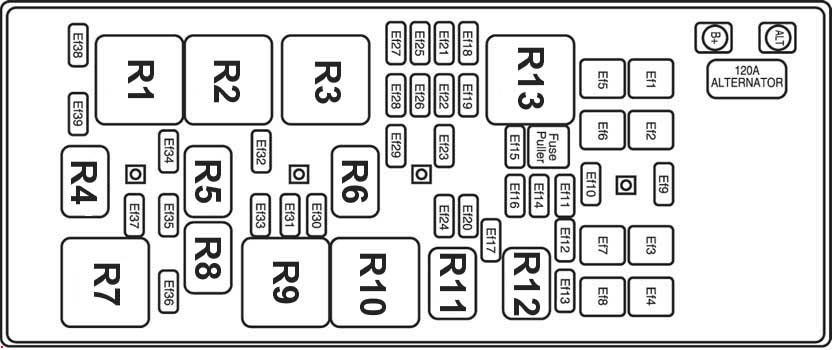

Główna skrzynka bezpieczników w komorze silnika znajduje się obok zbiornika płynu chłodzącego i akumulatora. Zamykana plastikową osłoną.
Opis
| NIE. | Nazwa | Przeznaczenie | |
| Ef1 | 40 | BLWR HVAC | Przekaźnik wentylatora |
| Ef2 | 60 | BCM BAT | Blok przełączający z wbudowaną logiką |
| Ef3 | 60 | SEKCJA | Elektroniczna jednostka sterująca hamulcem |
| Ef4 | 30 | IGN1 | Blokada zapłonu |
| Ef5 | 20 | PWR WIDW | Przełącznik blokady szyb/drzwi kierowcy |
| Ef6 | 30 40 1) | FAJNY FAN CZEŚĆ | Przekaźnik dużej prędkości wentylatora chłodzącego |
| Ef7 | 20 40 1) | CHŁODNY WENTYLATOR NISKI | Przekaźnik niskiej prędkości wentylatora chłodzącego |
| Ef8 | 30 | ST/IG2 | Wyłącznik zapłonu, przekaźnik rozrusznika |
| Ef9 | 15 | ZAPASOWY | Zapasowy |
| Ef10 | 10 | ZAPASOWY | Zapasowy |
| Ef11 | 20 | ZAPASOWY | Zapasowy |
| Ef12 | 25 | ZAPASOWY | Zapasowy |
| Ef13 | 30 | ZAPASOWY | Zapasowy |
| Ef14 | 10 | OSTRZEŻENIE ABS | Nieużywany |
| Ef15 | 20 | S/DACH | Montaż szyberdachu |
| Ef16 | 15 | SEKCJA | Złącze przewodu doprowadzającego olej ECM, ABS |
| Ef17 | 15 | BLWR HVAC | Reflektor – lewy / prawy |
| Ef18 | 20 | KIEROWCA PWR WIDW | Bezpieczny montaż szyby elektrycznej |
| Ef19 | 10 | LUSTERKO PWR | Przełącznik wielofunkcyjny |
| Ef20 | 10 | RT SPST | Reflektor – prawy, światło postojowe – prawe, tylne światło pozycyjne – prawe |
| Ef21 | 30 | LCM | LCM |
| Ef22 | 25 | BEZPIECZNIK IP | Skrzynka bezpieczników deski rozdzielczej |
| Ef23 | 20 | ŚWIATŁA STOP | Przełącznik hamulca |
| Ef24 | 10 | RU SPST | Reflektor – lewy, światło postojowe – lewe, światło tylne – lewe, oświetlenie tablicy rejestracyjnej |
| Ef25 | 30 | SIEDZENIE PWR | Przełącznik fotela kierowcy z elektryczną regulacją |
| Ef26 | 20 | PALIWO | Moduł pompy paliwa |
| Ef27 | 15 | ECM | ECM, główny przekaźnik silnika, automatyczna skrzynia biegów |
| Ef28 | 20 | CEWKA IGN | Benzyna: Cewki zapłonowe 1 ~ 6 Diesel: – |
| Ef29 | 15 | KLAKSON | Przekaźnik klaksonu |
| Ef30 | 15 | ENG2 | Benzyna: Wtryskiwacze 1 ~ 6, czujnik prędkości pojazdu (VSS), elektromagnetyczny zawór upustowy filtra węglowego Diesel: ECM, VSS, przekaźnik nagrzewnicy PTC-1/2/3 |
| Ef31 | 20 | ENG3 | ECM |
| Ef32 | – | – | – |
| Ef33 | 15 | ENG1 | Benzyna: Elektrozawór EGR, generator, ECM, Elektrozawór VIM, Czujnik tlenu, Czujnik CMP, Czujnik MAF, Elektrozawór odpowietrzający filtra węglowego Olej napędowy : Siłownik kontroli doładowania, Czujnik CMP, Siłownik zaworu przepustnicy, Elektromagnes EGR, Przekaźnik podgrzewacza paliwa, Czujnik WIF, świeca żarowa kontroler |
| Ef34 | 15 | FRT Mgła | Przekaźnik przednich świateł przeciwmgielnych |
| Ef35 | 10 | ŚWIATŁA MIJANIA LT | Reflektor – lewy |
| Ef36 | 20 | WZMACNIACZ PWR | Wzmacniacz |
| Ef37 | 10 | ŚWIATŁA MIJANIA RT | Reflektor – prawy, przełącznik wielofunkcyjny |
| Ef38 | – | – | – |
| Ef39 | 10 | Klimatyzacja CMPRSR | Przekaźnik sprężarki klimatyzacji |
| Przekaźnik | |||
| R1 | Przekaźnik sterujący wentylatora chłodzącego | ||
| R2 | Przekaźnik wentylatora chłodzącego – wysoka prędkość | ||
| R3 | Przekaźnik pompy paliwa | ||
| R4 | Przekaźnik elektromagnetyczny sprzęgła sprężarki klimatyzacji | ||
| R5 | Przekaźnik przednich świateł przeciwmgielnych | ||
| R6 | Przekaźnik klaksonu | ||
| R7 | Przekaźnik wentylatora chłodzącego – niska prędkość | ||
| R8 | Przekaźnik świateł mijania | ||
| R9 | Główny przekaźnik | ||
| R10 | Przekaźnik rozrusznika | ||
| R11 | Przekaźnik światła bocznego | ||
| R12 | Przekaźnik świateł drogowych | ||
| R13 | Przekaźnik okna elektrycznego | ||
Dodatkowe pudełko
Skrzynka bezpieczników pomocniczych w komorze silnika znajduje się obok tablicy rozdzielczej.
Schemat
Przeznaczenie
| 1 | PTC 3 Nagrzewnica pomocnicza |
| 2 | PTC 2 Nagrzewnica pomocnicza |
| 3 | PTC 1 Nagrzewnica pomocnicza |
| 4 | Przekaźnik podgrzewacza filtra paliwa |
| F1 | (40A) Nagrzewnica pomocnicza |
| F2 | (40A) Nagrzewnica pomocnicza |
| F3 | (40A) Nagrzewnica pomocnicza |
| F4 | (30A) Podgrzewacz filtra paliwa |
| F5 | (60A) Świece żarowe |

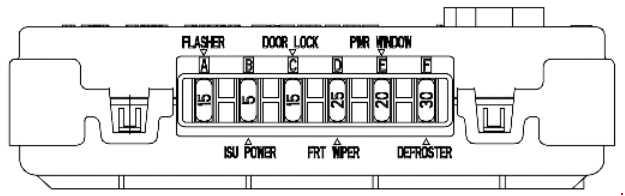

Skrzynka przełączników logicznych
Oznaczenie
| A | 15 | Przerywacz |
| B | 5 | Zintegrowany moduł zasilania bloku przełącznika logicznego |
| C | 15 | Zamek od drzwi |
| D | 25 | Przednia wycieraczka |
| mi | 20 | Elektryczny regulator szyby |
| F | 30 | Ogrzewanie szkła |
